DRAFTING - DESENE DE EXECUTIE - CATIA

1. INTRODUCERE

Desenele de excutie pot fi realizate in acelasi fisier .model sau in alt fisier. Pentru cazul 2 fisierul sau fisierele se incarca ADD PASSIVE.

Pentru inceperea unui desen de executie pasii sunt urmatorii:

      VIEW.

      Horizontal Split DR&SP.

      SP DR de la butoanele radio. Clik pe butoanele din zona functiilor pemanente. Se face trecerea de la modul de lucru din spatiu in 2D. In acest moment fisierul este pregatit pentru a realiza vederi, sectiuni, cote, etc.

2. Functia AUXVIEW2

Permite realizarea de vederi, sectiuni, detalii, stergerea unor vederi si reactualizarea desenelor de executie in cazul in care se fac modificari la piesa 3D.

Crearea de vederi include:

      crearea automata de nume pentru vederi.




hasurarea automata.

      crearea traseului de sectionare automat.

      ..

Subfunctiile functiei AUXVIEW2 sunt:

2.1. USE

Apar alte doua ferestre ca cele de mai jos:

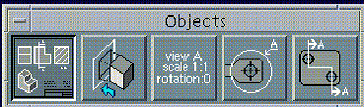

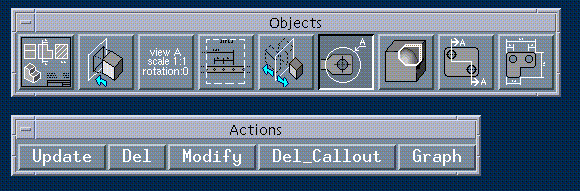

Fereastra OBJECTS:

Primul buton permite definirea si gestionarea vederilor.

UPDATE - permite reactualizarea vederilor.

NEW - crearea vederilor.


Din fereastra VIEW TYPE se alege vederea ce este necesar a se realiza.

Prima vedere ce se realizeaza in 2D este Primary View.

Pentru toate vederile ce urmeaza a se crea se poate schimba numele din fereastra VIEW NAME.

PRIMARIY VIEW

      Permite crearea unei vederi pornind de la modelul 3D (selectarea a doua drepte).

      Primul element selectat va defini orizontalitatea.

      Diedrul vederii va fi pozitionat la intersectia a doua drepte (liniile de culoare rosie).

Procedura:

      Schimbarea numelui vederii daca este nevoie.

      Selectarea elementelor din spatiu.

      Indicare pozitiei vederii.

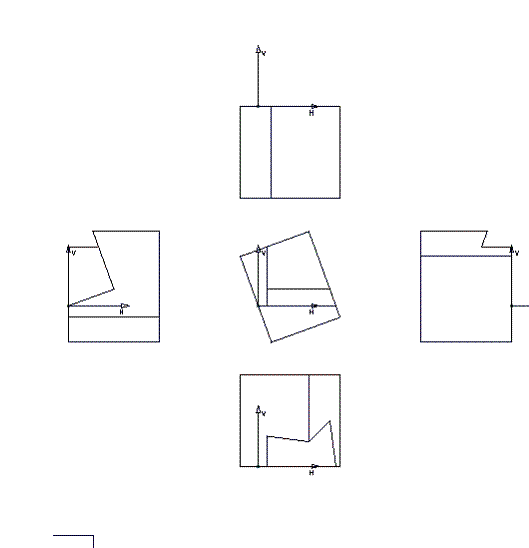

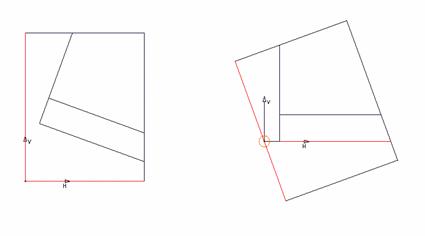

PRINCIPAL VIEW

Permite crearea unei vederi prin rabaterea fata de un reper a vederii (H sau V).

Procedura:

      Selectare vederii active.

      Schimbare nume daca este necesar.

      Indicare pozitiei pentru vederea creata.

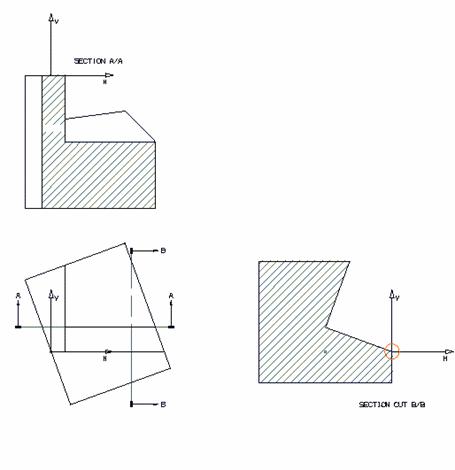

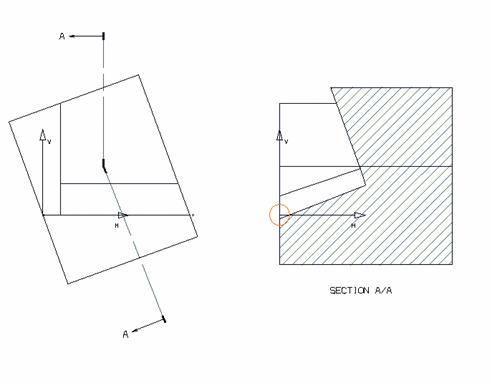

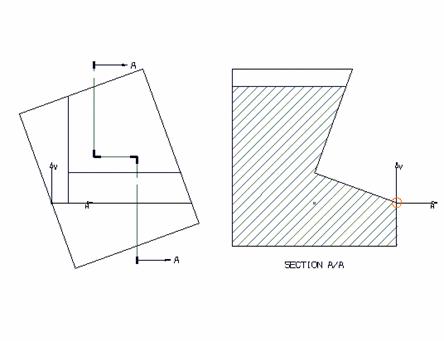

SECTION CUT

SECTION VIEW

Permit realizarea unei sectiuni. Folosind Section Cut ceea ce se obtine este exact ceea ce rezulta din intersectia unei piese cu un plan. La Section View se vede si ceea ce este in spatele planului de sectionare.

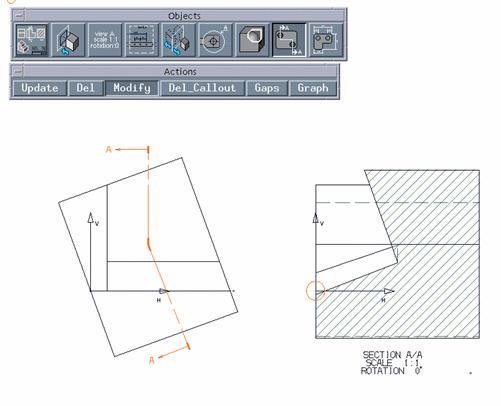

Din fereastra Cut Option se alege tipul de sectiune Offset sau Aligned.

Offset



Aligned

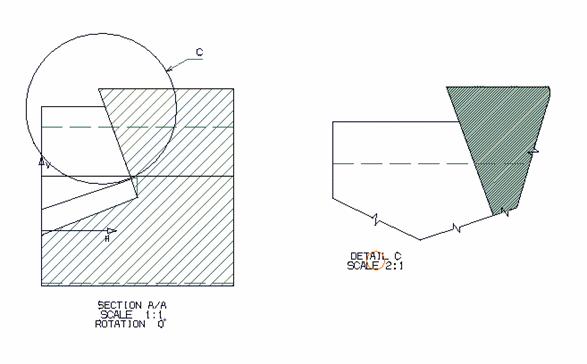

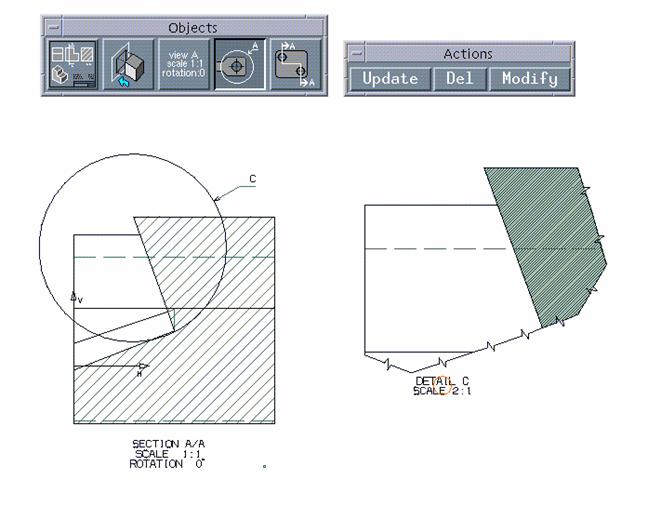

DETAIL VIEW

Permite crearea unei vederi detaliu plecand de la o vedere existenta.

Procedura:

      Se indica un profil (contur) ce defineste detaliul.

      Se precizeaza scara.

      Se indica pozitia vederii.

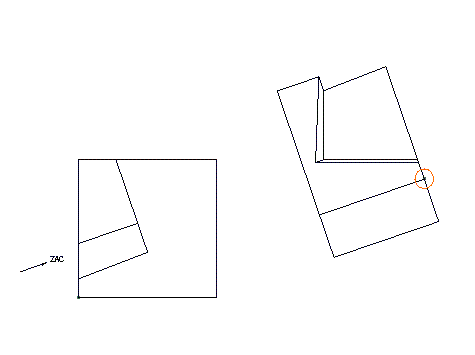

AUXILIARY VIEW

Permite crearea unei vederi rabatute in jurul unei drepte.

Procedura:

      Selectarea unei drepte de rabatere.

      Indicarea pozitiei pentru vedere.

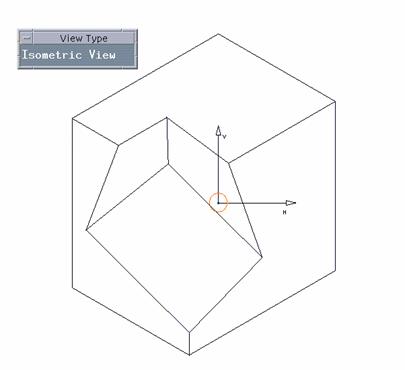

ISOMETRIC VIEW

Permite crearea unei vederi izometrice plecind de la modelul 3D.

Procedura:

      Se selecteaza un plan (sau se tasteaza xyz).

      Se indica pozitia vederii.

COPY VIEW

Creaza o vedere identica cu vederea selectata. Aceasta vedere nu mai este asociata cu vederea originala.

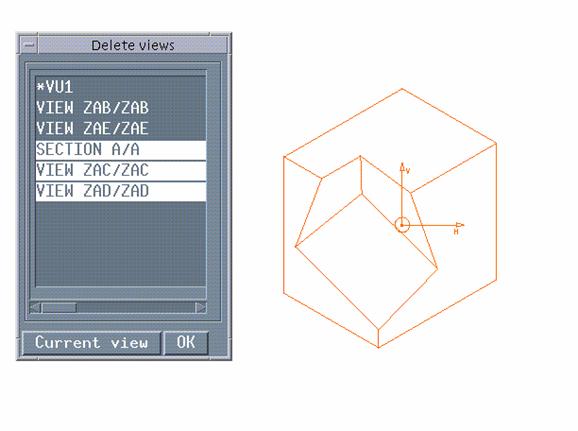

DEL (meniul Actions)

Permite stergerea unei vederi sau a mai multor vederi. Selectia se poate face si din fereastra Delete views sau se pot selecta direct vederile. Vederile selectate sunt colorate distinctiv.

MOVE (meniul Actions)

Permite mutarea vederilor si alinierea lor. Se selecteaza vederea ce se doreste a se muta. Se selecteaza elementul H sau V (sau o linie) pentru aliniere apoi se selecteaza elementul H sau V (sau o linie) din vederea de referinta.

Posibilitati de modificare:

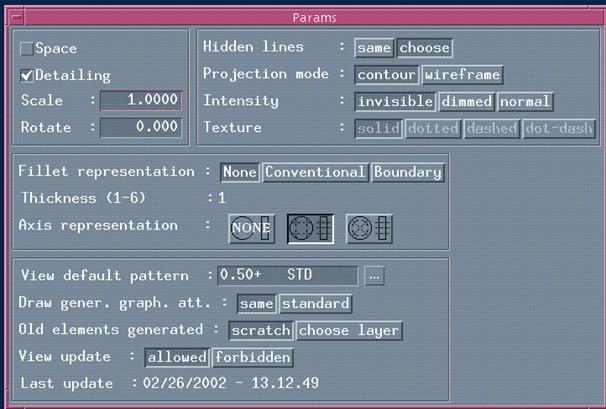

PARAM

Se pot modifica parametrii prezentati in figura urmatoare:

      Linii ascunse.

      Unghi de rotatie.

      Intensitatea de afisare a liniilor ascunse.

      Hasura.

      ..

SCALE

Se poate modifica scara vederii active.

ROTATE

Se poate roti vederea activa.

PLANE

Al doilea buton din meniul Objects.

Permite modificarea planului de proiectie a unei vederi.

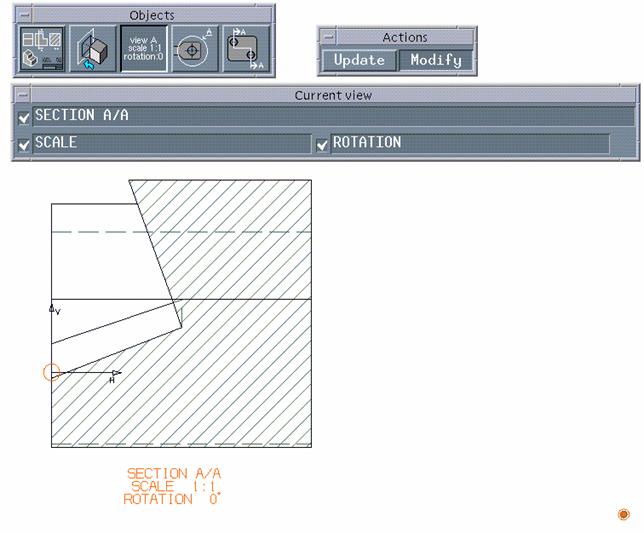

TEXT

Butonul trei din fereastra Objects.

Permite modificarea numelui vederi curente, afisarea scarii si a rotirii vederii.

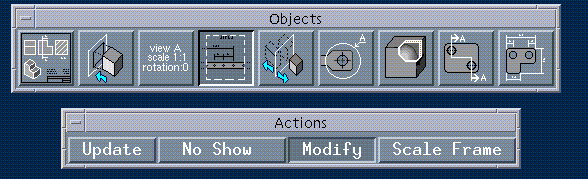

FRAME

Butonul 4 permite modificarea dimensiunii de vizualizare a unei vederi.

BACK-CLIPPING

Permite deplasarea planului de proiectie pe o directie normala la vedere. Butonul 5 din fereastra Objects.

CLIPPING

Butonul 6 din fereastra Objects permite modificarea unei vederi, indiferent de tipul acesteia in sensul de a afisa zona de interes. Pentru o vedere detail se poate modifica zona de interes.

Butonul GRAPH permite modificarea razei cercului, a modului de afisare a notei, a valorii razei, a literei (IDENT), a sagetii.

Meniurile Objects si Actions pot sa aiba mai multe sau mai putine butoane, aceasta daca este activata optiunea Advanced user interface din meniul DEFAULT (vezi 2.2).

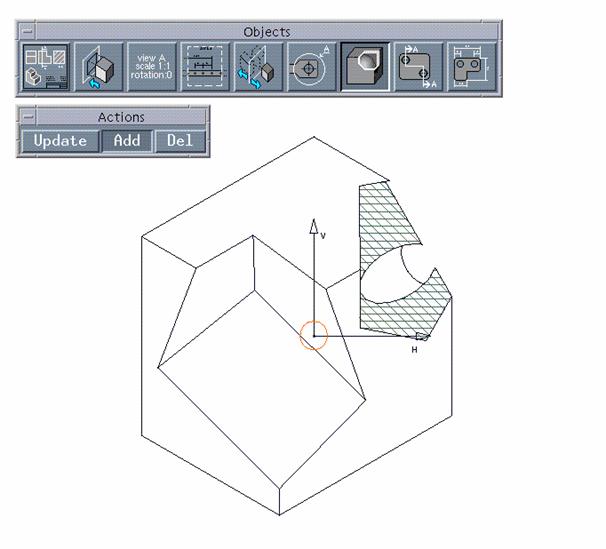

BREAK OUT

Permite modificarea unei vederi astfel incat ceea ce in mod normal ar fi ascuns sa fie facut vizibil.

Procedura:

      Se defineste profilul.

      Se selecteaza doua plane sau se indica doua puncte care definesc adancimea de taiere.

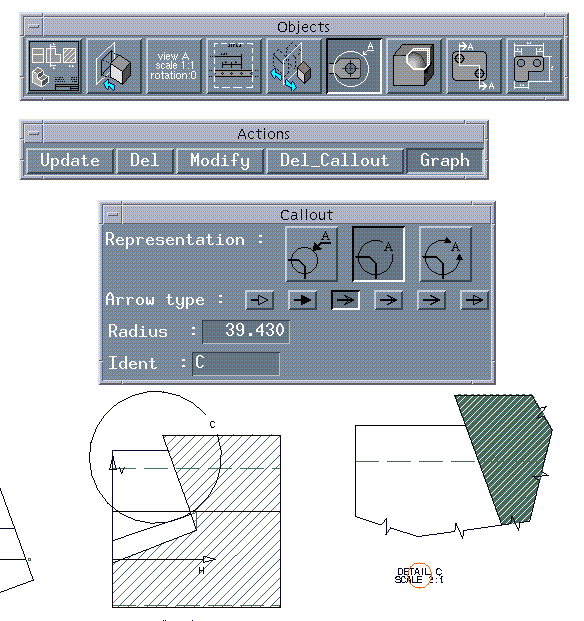

GRAPH

Penultimul buton din fereastra Objects

Permite modificarea elementelor asociate vederilor. Se poate sterge sectiunea, modifica pozitia sagetilor de la traseul de sectionare, se poate sterge traseul de sectionare. Se poate modifica reprezentarea tipului sagetii, punctul de ancorare, lungimea si se poate alege o alta litera.

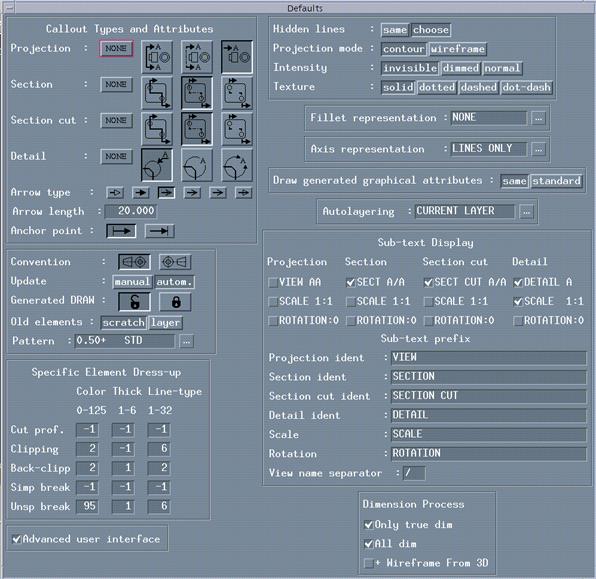

2.2 DEFAULT

Aceasta fereastra ofera posibilitatea modificarii unor parametri.

2.3 ANALYSE

VIEWS

Permite analiza vederilor care nu au fost updatate.

Yes: Cross Non Updated Views

Se marcheaza vederile neupdatate.

Yes: Update Crossed Views

DRW ELTS

Afiseaza in orange elementele care nu au fost proiectate, elementele realizate in 2D (puncte, linii, etc.).

Yes: Blink Non Generated Element(s)

2.4 UPD ALL

Yes: Extract the Current Model

Se updateaza modelul. Toate modificarile realizate in piesa 3D se repercuteaza si in desen. Dupa modificarea piesei, cotele din desen sunt colorate orange ceea ce indica ca este necesar sa se faca un update.

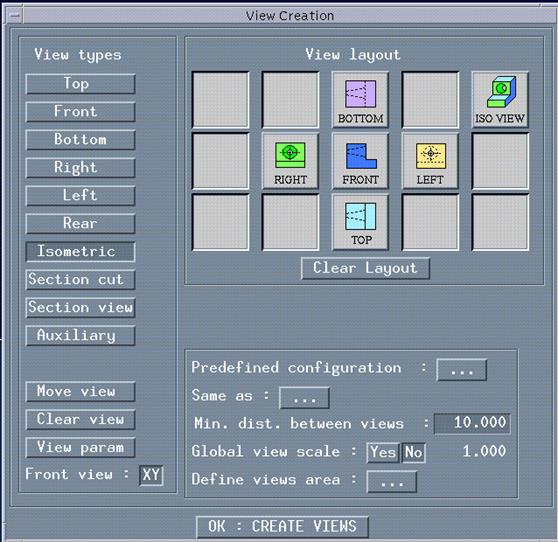

2.5 QUICKDRW

Se alege planul pentru vederea front: xy, xz, yz. Atentie la sistemul de axe AXS activ! Daca exista mai multe sisteme definite cel activ este ales pentru definirea vederilor. Se alege tipul vederilor (top, front, bottom,) si dispunerea lor in View layout. Se poate alege distanta minima dintre vederi (10 mm). Se confirma crearea vederilor cu butonul:

OK: CREATE VIEWS

Sunt predefinite 16 configuratii:

      8 in ISO:

      8 in ANSI:

3. MARKUP

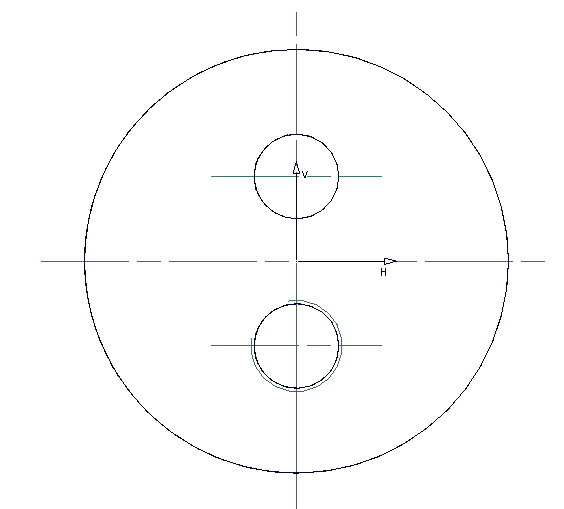

Permite crearea de axe in desen, simbolul pentru filet:

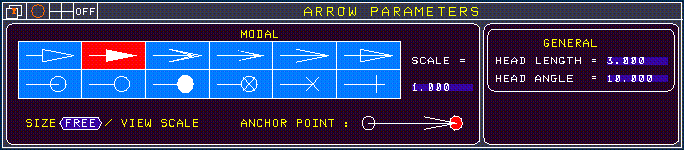

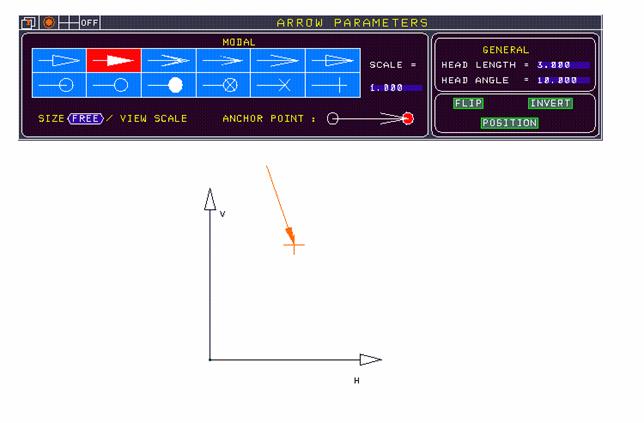

ARROW

Permite crearea de sageti in desen. Se alege tipul de sageata, punctul de ancorare, scara, dimensiunile sagetii, lungime, unghi.

Sageata odata creata se poate modifica selectind sageata, sau se poate crea in continuare o noua sageata.

FLIP- inverseaza sageata fata de punctul de ancorare.

INVERT- schimba punctul de ancorare.

POSITION- se poate alege o alta pozitie (directie).

Sagetile pot fi:

      UNSPEC, limitele si directia sunt date de punctele selectate (indicate) sau de selectia elementelor.

      HORIZONTALE- limitele sunt date de punctele selectate (indicate).

      VERTICALE- limitele sunt date de punctele selectate (indicate).

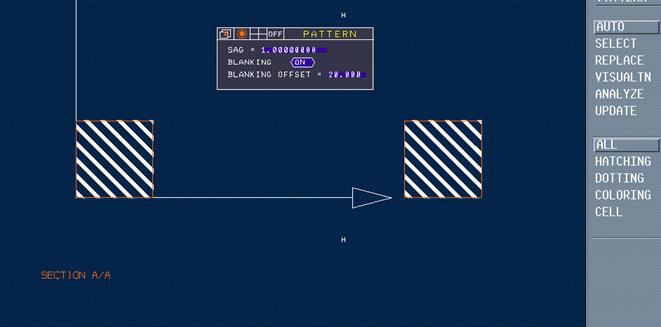

4. PATTERN

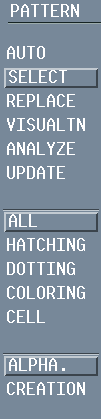

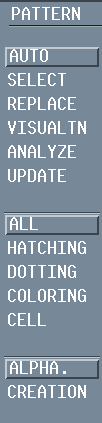

4.1 AUTO

Aceasta functie permite crearea sau aplicarea hasurilor, de a da nuante sau de a umple zone cu culoare. Hasurile care sunt create sunt stocate intr-un fisier PROJET.

ALL - acces la intreg tabloul de patternuri.

HATCHING - acces la tabloul de hasuri.

DOTTING - acces la tabloul de puncte.

COLORING - acces la tabloul de culori.

CELL - acces la tabloul de patternuri CELL.

ALPHA - in tabel, patternurile apar in ordine alfabetica.

CREATION - in tabel, patternurile apar in ordinea crearii.

4.2 SELECT

Permite aplicarea unui pattern la un element de tip SHAP sau la contururi create plecand de la puncte, linii, curbe,. Optiunile ALL, sunt aceleasi ca si la functia AUTO.

4.3 REPLACE

Permite accesul la tabelele de hasuri pentru inlocuirea hasurilor de acelasi tip. Optiunile ALL,.. sunt aceleasi ca si la functia AUTO.


4.4. VISUALTN

Modificarea vizualizarii patternurilor.

GENERAL

Permite afisarea sau neafisarea in modul

SHOW sau NO SHOW.

MODAL

Permite afisarea sau neafisarea hasurilor

pe vedere VIEW sau pe intregul WSPACE sau pe

model (MODEL).

NO SHOW ascunde hasurile.

YES: SWAP.

In meniu NO SHOW trece in SHOW.

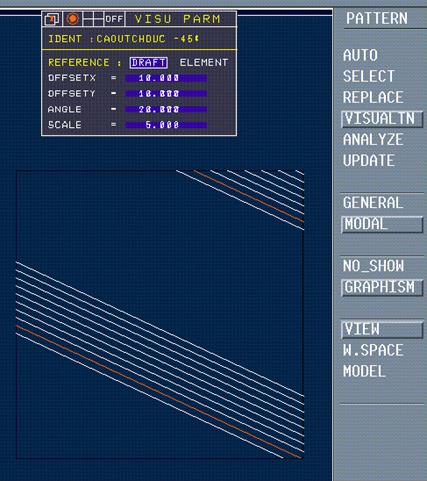

GRAPHISM

Permite modificarea hasurilor. Acestea nu se modifica in tabelul cu hasurile. La selectarea unei hasuri, parametrii modificabili apar in fereastra VISU PARAM (scara, unghi, pozitia fata de origine).

OFFSETX - decalajul pe orizontala fata de origine.

OFFSETY - decalajul pe verticala fata de origine.

ANGLE - inclinarea hasurii.

SCALE - schimbarea scarii.

IDENT - afiseaza numele hasurii selectate si face o resetare in cazul in care s-au facut modificari.

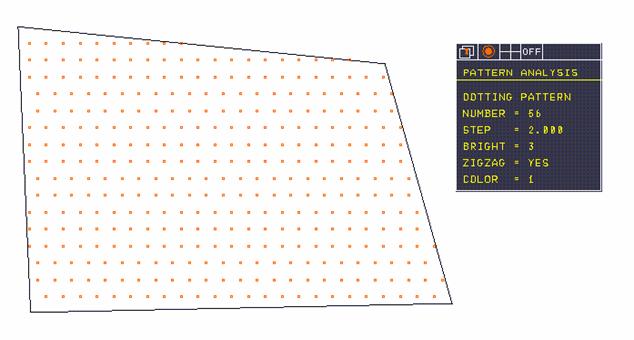

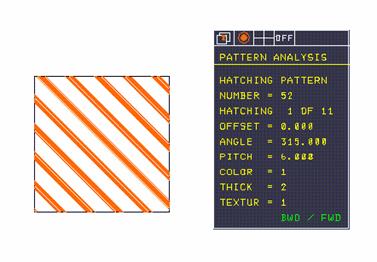

4.5 ANALYZE

La selectarea unei hasuri, caracteristicile ei sunt afisate intr-o fereastra:

In ferestrele de mai sus sunt afisate caracteristicile urmatoare:

      Tipul de pattern: HATCHING, DOTTING, STANDARD, CELL, FITTED CELL.

      Numarul de ordine din tabel.

      Offset, unghi, pas, valoare.

      ..

4.6 UPDATE

Se realizeaza o updatare a paternului selectat.


5. DIMENS2




Crearea de cote in desen 2D.

      Distante.

      Raze.

      Diametre.

      Lungimi de curbe.

      Unghiuri.

Terminologie

Asociativitate: Cotele, textele si tolerantele sunt

legate de elementele geometrice dimensionate. Daca

schimbati geometria modelului cotele asociate (valori,

pozitii) sunt reactualizate automat. Nu puteti sterge o

entitate geometrica care este utilizata la cotare sau text.

Dimensiune (Cota)

Contine mai multi parametrii:

      Linia de cota, valoare, linie de legatura, simbol, toleranta si text.

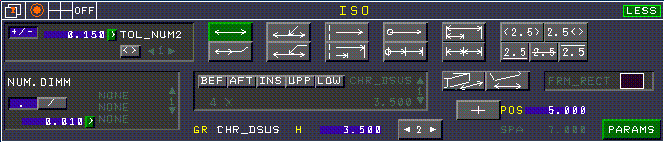

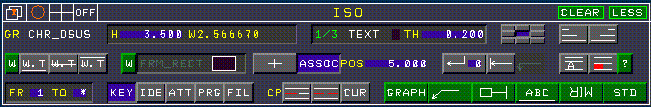

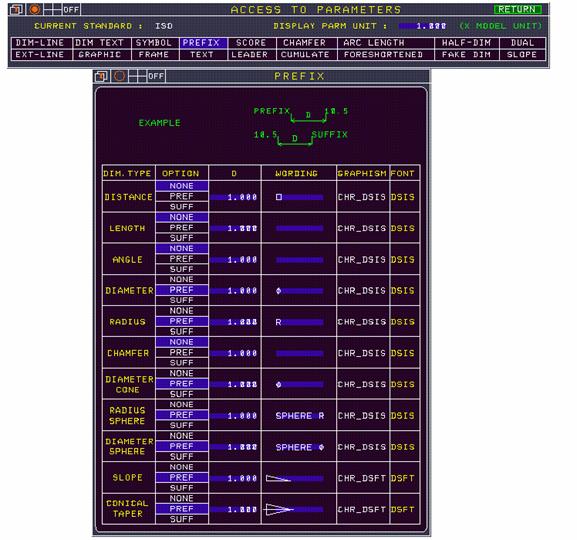

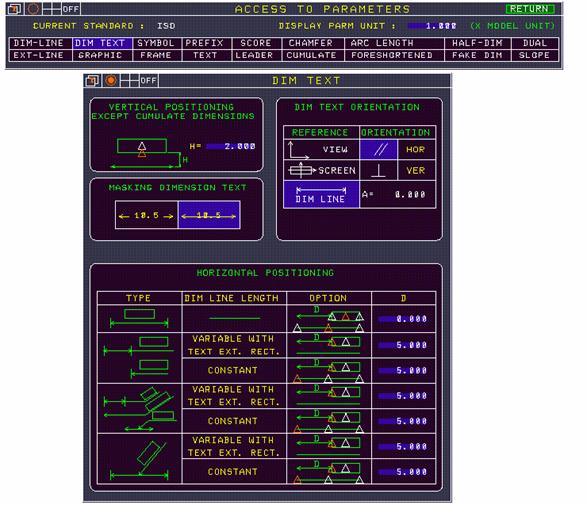

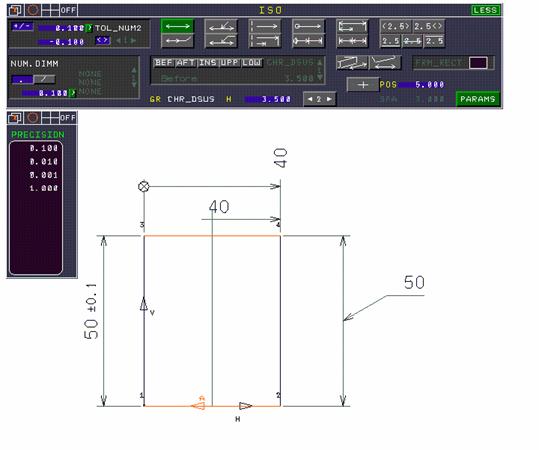

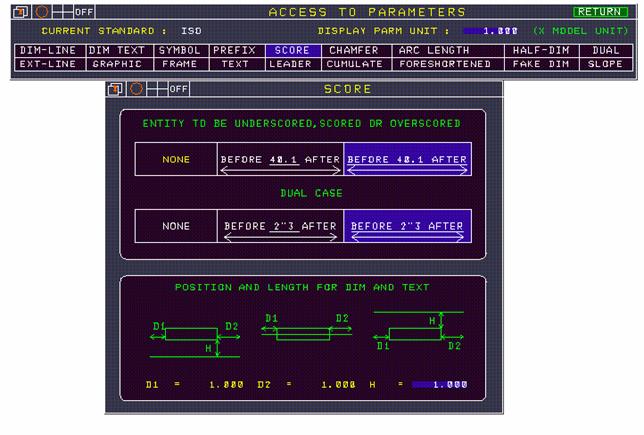

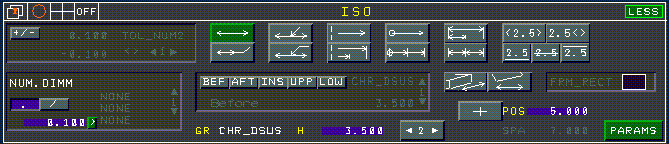

Meniul ISO:

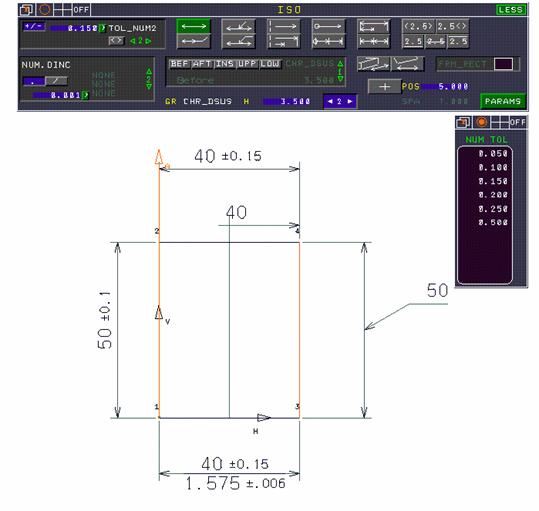

COTE LINIARE


In functie de tipul de cotare necesar se alege din meniul ISO acel tip de cotare. In meniul ISO butonul permite afisarea sau nu a tolerantei. Valorile pot fi tastate sau alese. Cotarea se poate face in mm sau in mm si inch. Inainte, dupa, sus sau jos fata de valoarea cotei poate fi scris un text (BEF, AFT, UPP, LOW)

INS - se insereaza text intre valoarea cotei si toleranta.

Elementele grafice din fereastra ISO sunt sugestive pentru ce face fiecare buton.

Se poate schimba inaltimea textului valorii dimensiunii, etc.

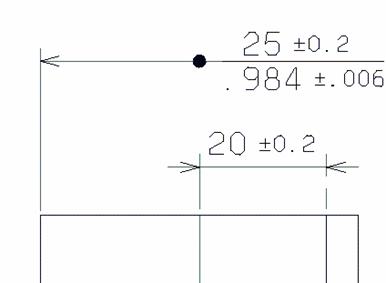

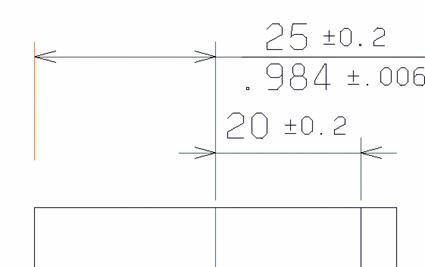

Afisarea valorii cotei in mm si inch.



5.1 CREATE

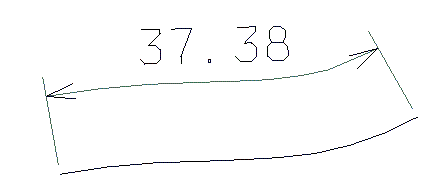

DISTANCE

CREATE LENGHT

Se coteaza lungimea entitatii selectate.

Procedura:

      Se selecteaza elementul.

      Yes: WHOLE.

      Yes: CREATE.

      Yes: END.

Modurile de afisare a cotei sunt ca cele expuse inainte.

CREATE ANGLE

Se selecteaza entitatile. Selectind sageata A se poate schimba pozitia de afisare a cotei unghiulare.

2



1





2'



3





3'



CREATE DIAMETER



Folosind combinatii de butoane radio se poate obtine combinatia dorita pentru afisarea unei cote.

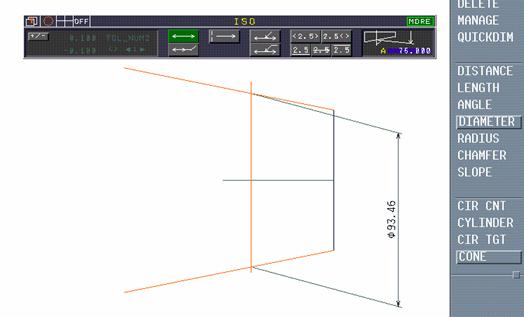

CREATE CONE

Se selecteaza entitatile necesare la cotare si se mai cere un plan de taiere in care sa se realizeze cota.

CREATE RADIUS

Permite cotarea razelor cu aceleasi optiuni ca si la functia DIAMETER. Cotele afisate sunt precedate de simbolul R care inlocuieste simbolul .

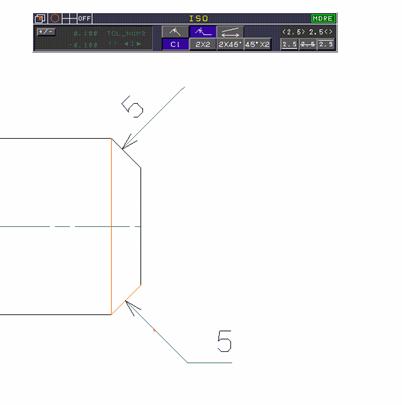

CREATE CHAMFER

Folosind butoanele din fereastra ISO se obtin cote dupa tipul de afisaj care se doreste.

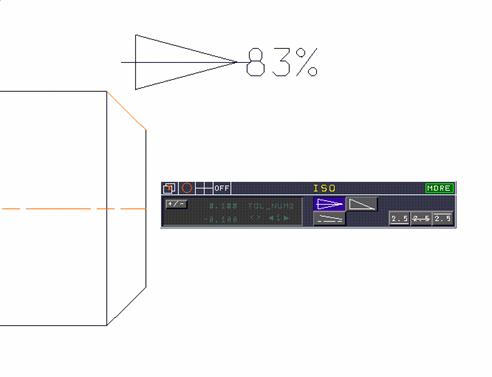

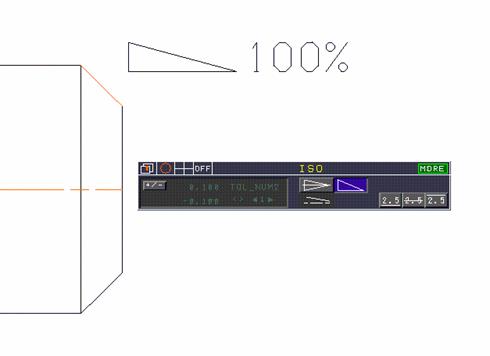

CREATE SLOPE

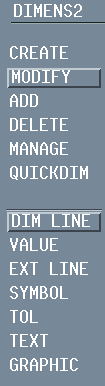

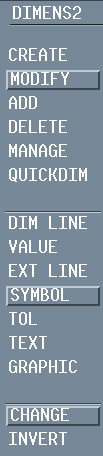

5.2 MODIFY

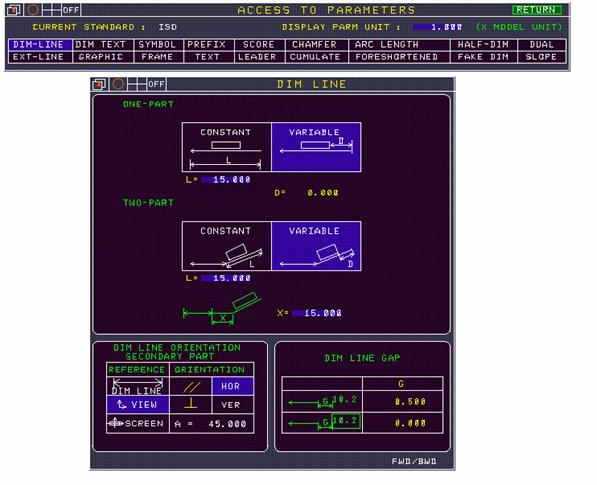

DIM LINE - se poate alege o alta locatie pentru linia de cota.

VALUE - se poate alege o alta locatie pentru valoare.

LOCATION - se poate alege o alta pozitie pentru cota selectata.

FAKE DIM - permite afisarea unei valori de cota diferita de valoarea reala.

TRUE DIM - permite reafisarea valorii reale.

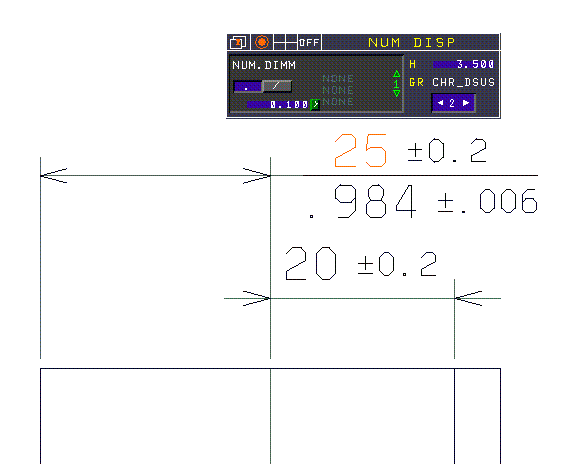

NUM DISP - permite afisarea parametrilor de afisaj (a numarului de zecimale de dupa virgula = precizia de afisare).

Precizia de afisare



EXT LINE - se poate modifica pozitiei liniei de legatura.

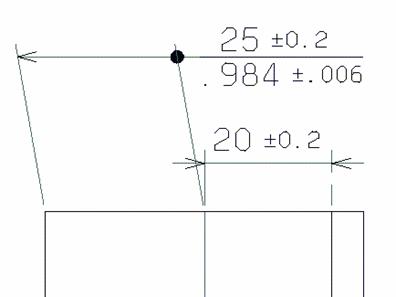

SLANT - linia de legatura poate fi inclinata sub un unghi tastat.

ERASE - Linia exterioara poate fi stearsa.

INTERRUP - Linia exterioara poate fi intrerupta.

FUNNEL - Modifica linia exterioara dupa parametrii fin fereastra FUNNEL.

RESTORE - Aduce la setarile initiale toate modificarile facute unei cote.

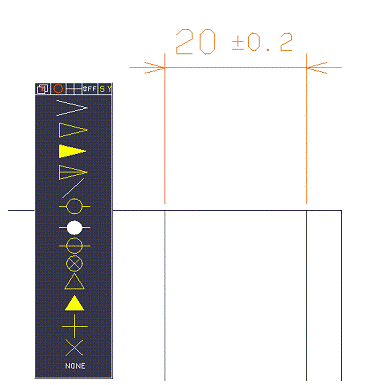

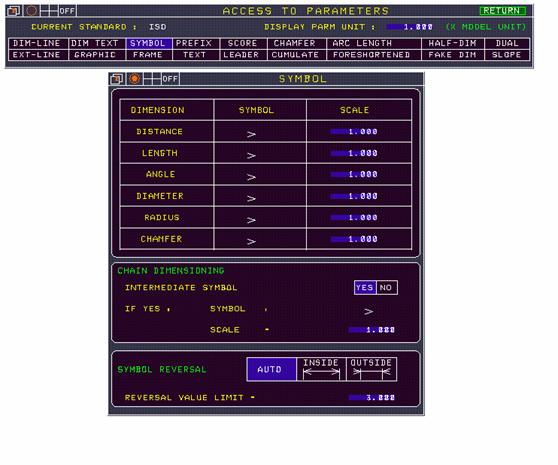

SYMBOL - permite modificarea simbolului (sagetilor).

      CHANGE - Se pot alege simbolurile in alb.

      INVERT - inverseaza sagetile cotei.

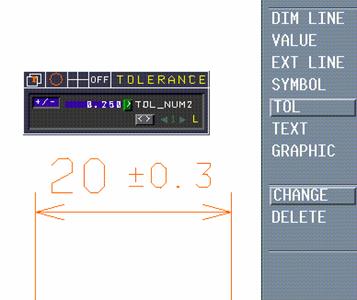

TOL - modifica valoarea tolerantei.




DELETE - sterge toleranta.

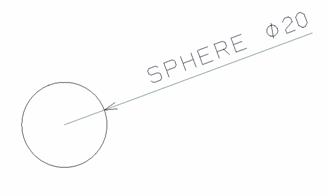

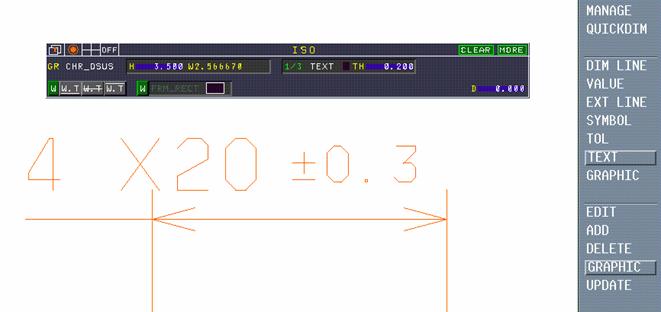

TEXT

ADD - se poate adauga un text la o cota, inainte, dupa , sus, jos, fata de valoare.

EDIT - textul poate fi editat daca apare in cota inca de la crearea ei sau daca textul a fost adaugat ulterior.

DELETE - se sterge textul scris linga cota.

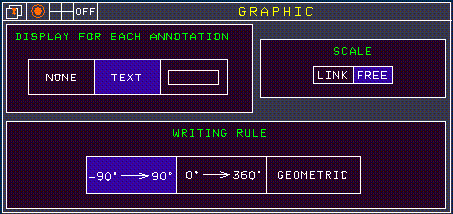

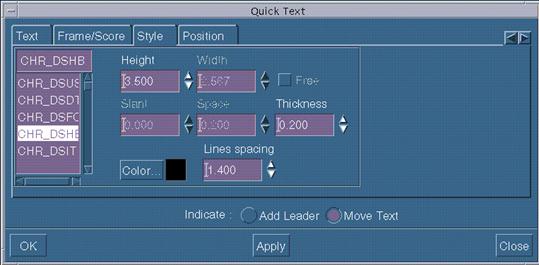

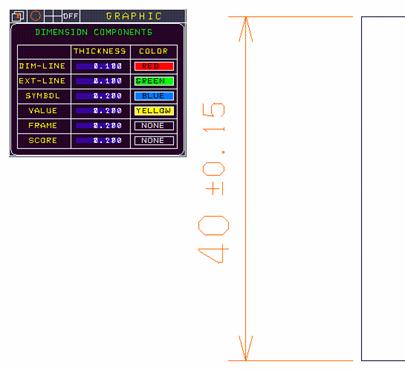

GRAPHIC - se poate modifica fontul, dimensiunea fontului, se poate alege diferite culori pentru elementele ce intra in componenta cotei.

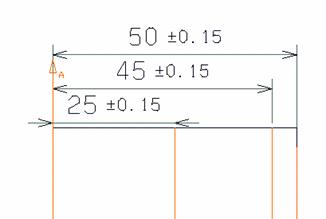

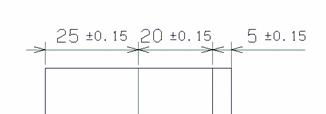

5.3 ADD

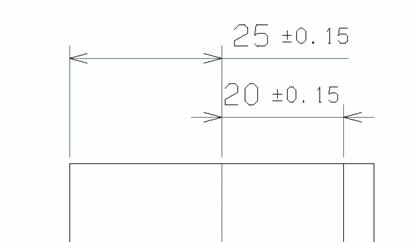

Permite adaugarea de noi cote la cotarea cu baze de cotare sau cu lant de dimensiune.

5.4 DELETE

Sterge cotele selectate.

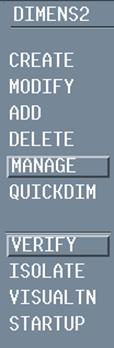

5.5 MANAGE

Permite schimbarea, izolarea sau verificarea anumitor caracteristici ale cotelor.




VERIFY - face o verificare a cotelor.

FAKE DIM - afiseaza dimensiunile

false.

TRUE LENGTH - afiseaza adevarata

lungime.

ASSOCIATIVITY - afiseaza cotele asociative / neasociative.

ISOLATE - izoleaza cota selectionata de geometrie. Nu exista

nici un mijloc de a recrea aceasta legatura.

VISUALTN


SHOW TXT - afiseaza valoarea in cazul in care valoarea nu este

afisata.

SHOW BOX - in loc de valoare afiseaza un chenar.

NO SHOW - ascunde valoarea cotei.

BLNK LIN - reafiseaza valoarea cotei.

STARTUP - permite revenirea la un standard deja predefinit (se

reinitializeaza parametrii la standardul ales).

QUICKDIM - permite realizarea unei cotari rapide si intuitive.

Ex: La selectarea a doua drepte paralele se genereaza o cota de

distanta. La selectarea unui cerc se genereaza o cota de raza. La selec-

tarea a doua cercuri se genereaza o cota intre centrele cercurilor.

Personalizarea parametrilor:

De la butonul PARAMS avem acces la parametri.

In jur de 450 de parametri furnizeaza standardul care acopera entitatile create. Citeva sunt predefinite pentru a furniza un desen standard corespunzator normelor impuse. In acest timp, alti parametri pot fi modificati pentru adaptarea standardului la necesitatile societatii.

In figurile ce urmeaza sunt prezentate citeva exemple.


6. TEXTD2

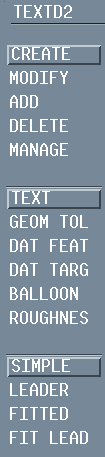

6.1 CREATE


Permite crearea de note necesare in desenele de executie.

TEXT - SIMPLE - Creare de text fara linie de reper.

TEXT - LEADER - Creare de text cu linie de reper.

TEXT - FITTED - Creare de text pozitionat intre 2 puncte.

TEXT - FIT LEAD - Creare de text pozitionat intre 2 puncte si

cu linie de reper.

Standardul utilizat poate fi ISO, ANSI, DIN sau JIS.


Pentru fiecare buton se deschide o fereastra corespunzatoare in care se pot face anumite setari.



Zona de insertie a textului: KEY TEXT.

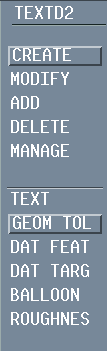

GEOM TOL

Permite crearea de simboluri cu tolerante geometrice.

Se introduce valoarea (abaterea de la paralelism, planeitate, etc.).


Se alege simbolul, se indica pozitia pentru locatia dorita.

Ceea ce se obtine poate fi ca in figura de mai jos:

Pentru pozitionare se aleg optiunile din fereastra

LEADER OPTION.

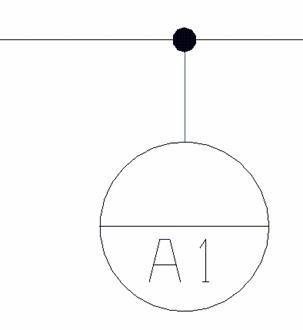

DAT FEAT

Crearea de repere specifice DATUM FEATURES.

DAT TARG

Crearea de repere.

BALLOON

Permite crearea de repere.

ROUGHNESS

Permite indicarea simbolurilor de rugozitate:

Valorile rugozitatii ce pot fi alese:

Se poate defini un simbol de rugozitate (modifica cele existente dupa necesitate).

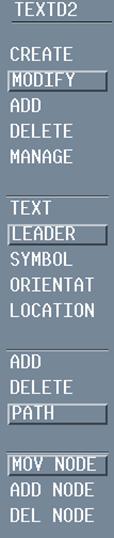

6.2. MODIFY


TEXT - permite editarea textelor, modificarea graficii.

LEADER - permite adaugarea, stergerea unei sageti.

PATH - permite mutarea unui nod, adaugarea unui nod,

stergerea unui nod.

SYMBOL - permite modificarea unui simbol (a sagetii).

ORIENTAT - modifica orientarea textului, de la DAT FEAT,

DAT TARG

LOCATION - permite modificarea locatiei fiecarui simbol.




6.3. ADD

Permite adaugarea de texte si simboluri.

6.4. DELETE

Permite stergerea de text, simboluri, a ceea ce a fost creat cu functia TEXTD2.

6.5 MANAGE

ISOLATE - permite izolarea unui text.

VISUALTN - schimba afisarea unei note.

STARTUP - permite revenirea la un standard deja predefinit.

7. QUICK TEXT

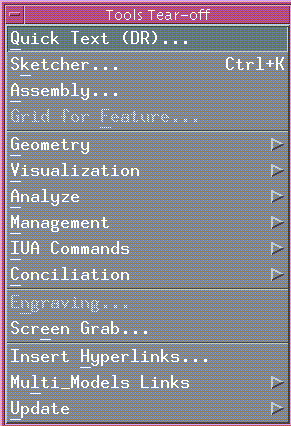

Din meniul TOOLS:

se lelecteaza Quick Text (DR)

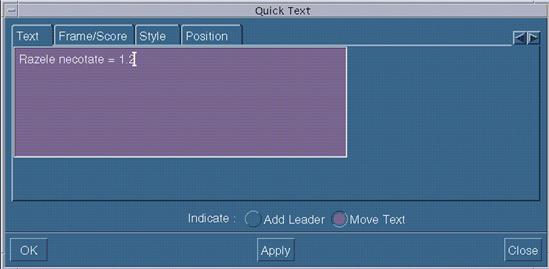

Textul se introduce intr-o fereastra ca cea de mai jos:

Doua butoane ne permit sa adaugam un leader sau sa mutam un text.

Optiunea QUICK TEXT este identica cu TEXTD2, cu o prezentare mai concisa.

STYLE - permite alegerea stilului, a inaltimii caracterelor, etc.

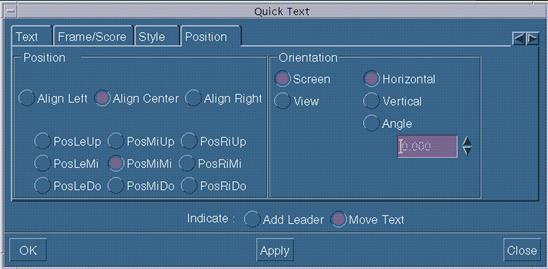

POSITION - permite alegerea pozitiei textului si orientarea textului.


8. DRAFT


Permite crearea de planse de desen continute in acelasi model.

CHANGE - face trecerea de la o plansa la alta.

CREATE - creaza o noua plansa (prin copierea unei planse

existente).

Vederile de pe plansa creata au legaturi cu plansa de baza (ele

au acelasi nume). Daca se modifica o vedere, vederea corespondenta

se modifica imediat.

DELETE - sterge plansa selectata.

RENAME - redenumirea unei planse.

TRANSFER - transferarea unei vederi de pe o plansa, pe plansa in curs.

COPY - copiaza o vedere de pe o plansa in plansa in curs.

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1024
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Distribuie URL

Adauga cod HTML in site

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2014. All rights reserved
