Crearea desenelor 2D utilizand modulele Drafting din Catia si Unigraphics

Crearea desenelor 2D in CATIA

Creare unui desen nou in Catia V5 se face utilizand modulul Drafting si parcurgand urmatoarele etape:



- se selecteaza iconul New View si se activeaza foaia de desen Drawing sheet (fig. 1);

-  se selecteaza o pozitie pe noua vedere, acestea devenind implicit vederea din fata;

-  se deseneaza entitatile dorite (Line, Arc, Circle, Rectangle etc.).

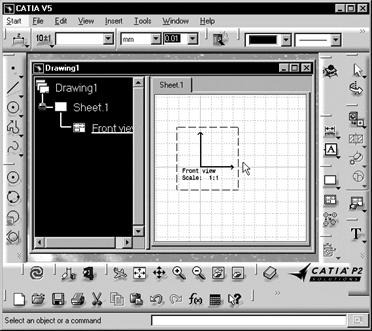

Fig. 1. Activarea spatiului de desenare

Crearea unei entitati de tip dreptunghi se face astfel:

- se selecteaza iconul Rectangle care se afla in bara de instrumente Geometry CreationProfiles (fig. 2);


Fig. 2. Ferestrele de dialog Geometry Creation, respectiv Profiles

-  in fereastra de dialog Tools (fig. 3-4) se introduc pe rand coordonatele a doua colturi diagonal opuse ale dreptunghiului (de exemplu, H:0in, V:0in, respectiv H:3,5in, V:2,5in), selectarea punctelor putand fi realizata si cu ajutorul mouse-ului.


Fig. 3. Fereastra de dialog Tools si coordonatele primului colt al dreptunghiului


Fig. 4. Fereastra de dialog Tools si coordonatele celui de-al doilea colt al dreptunghiului


Racordarea sau tesirea entitatilor create in Catia (in cazul de fata dreptunghi se realizeaza prin utilizarea optiunii Corners din bara de instrumente Geometry Edition Relimitations (fig. 5) si introducerea valorii dorite in campul corespunzator (de exemplu, Radius:0,25in).

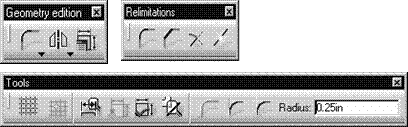

Fig. 5. Optiunea Corners si iconurile corespunzatoare acesteia



Desenarea liniilor se face cu optiunea Line din Geometry Edition, indicand coordonatele punctelor de inceput si de sfarsit ale liniei, sistemul CATIA afisand pe masura desenarii simboluri care prezinta relatiile de legatura intre entitati (paralelism, perpendicularitate, concentricitate etc.).

Optiunea de lucru destinata crearii de cercuri sau arce de cerc este Circle din bara de instrumente Geometry creation, etapele algoritmului de lucru fiind urmatoarele:

- se selecteaza iconul Circle;

-  se introduc coordonatele centrului cercului (de exemplu, H: 0.75 in, V: 2 in, fig. 6);

-  se introduce valoarea razei (de exemplu, 0.375 in, fig. 7) si se valideaza constructia.


Fig. 5. Introducerea coordonatelor cercului


Fig. 6. Introducerea razei cercului

Utilizand comenzile prezentate se deseneaza forma din figura 7, etapele de lucru urmatoare fiind: crearea dimensiunilor si crearea adnotarilor.

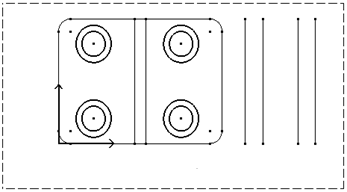

Fig. 7. Desen 2D creat in CATIA

Pentru a adauga dimensiuni desenului creat anterior, se procedeaza astfel:

- se alege iconul Dimension din bara de instrumente Dimensioning;

-  se alege un prim element din vedere, de exemplu linia indicata in figura 8, pe ecran fiind afisata o dimensiune care se poate accepta sau nu.

Se procedeaza analog pentru a dimensiona toate elementele desenului, stabilindu-se valorile afisate si modul de afisare a acestora (insotite sau nu de text, cu textul deasupra sau dedesubtul liniei de cota etc.).

Fig. 8. Dimensionarea unei laturi

Adaugarea unor adnotari la un desen se face parcurgand etapele urmatoare:

- se selecteaza iconul din bara de instrumente Annotations:

- se selecteaza un element (fig. 9);

-  in fereastra Text Editor afisata se introduce textul dorit (fig. 10). Pe masura ce textul este introdus in fereastra de editare, el apare alaturi de dimensiunea selectata (fig. 11).;

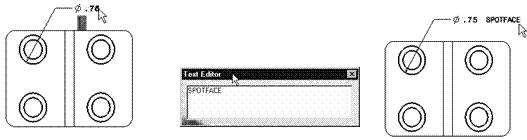

Fig. 9. Selectarea elementului Fig. 10. Introducerea textului Fig. 11. Crearea adnotarii

Elementele de desenare prezentate sunt doar o parte din cele oferite de CATIA, instrumentele puse la dispozitia utilizatorului sunt bogate si diverse, ceea ce face ca sistemul sa fie extrem de performant.

Crearea desenelor de executie pe baza modelului tridimensional



Modulul Catia V5 Mechanical Design/Drafting permite si extragerea desenelor de executie din modelul CAD tridimensional, in acest scop parcurgandu-se etapele urmatoare:

-  se selecteaza iconul Open din bara de instrumente Standard sau se foloseste succesiunea de comenzi FileOpen;




-  se selecteaza piesa (flansa exterioara.CATPart) ce se doreste deschisa, aceasta fiind afisata pe ecranul de lucru (fig. 12).

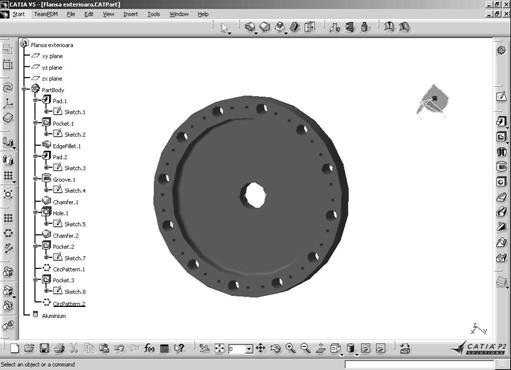

Fig. 12. Afisarea pe ecran a unei piese anterior modelata in Catia

Crearea vederilor si sectiunilor piesei

Crearea vederii din fata a piesei



Pentru a obtinea vederea din fata a piesei modelate, se parcurg etapele urmatoare:

- se selecteaza optiunea Front View din bara de instrumente Views (fig.6);

-  se selecteaza suprafata plana dorita din piesa 3D, pe ecran fiind afisat un cadru si sageti care permit pozitionarea si orientarea vederii ce va fi creata (fig.7);

-  se apasa pe desen sau pe centrul rozei pentru a genera vederea din fata.

-


Fig.6. Ferestrele Views, respectiv Projections

Fig.7. Cadrul cuprinzand vederea din fata Fig.8. Vederea din fata generata

a piesei si roza de orientare a acesteia

Crearea vederilor care cuprind proiectiile piesei



Obtinerea proiectiilor unei piese se face astfel:

- se selecteaza iconul Projections din bara de instrumente Views (fig.6). pe ecran este afisat un preview al vederii ce va fi create, implicit aceasta va fi aliniata fata de vederea din fata;

- se defineste, folosind cursorul, pozitia vederii care contine proiectia, de exemplu in dreapta vederii din fata a piesei (fig.7);

- procedand analog se defineste vederea de sus a piesei (fig.8).

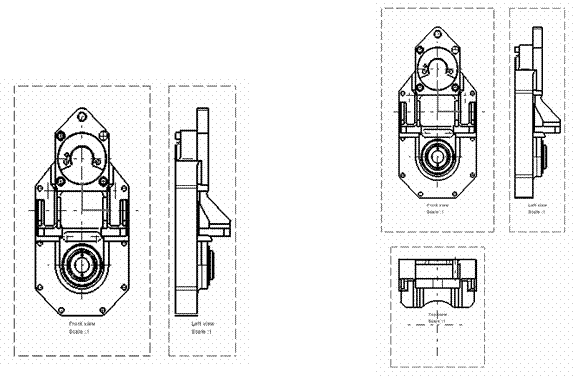

Fig.7. Adaugarea vederii din stanga a piesei Fig.8. Adaugarea vederii de sus a piesei

Se precizeaza ca dupa fiecare operatie de pozitionare a vederilor, trebuie apasat in interiorul cadrului pentru validarea alegerii facute.



Crearea sectiunilor piesei



Obtinerea sectiunilor modelului tridimensional creat se ace astfel:

- se selecteaza iconul Offset Section View din bara de instrumente ViewsSections:

-  se selecteaza gaurile si punctele necesare pentru definirea traseului de sectionare;

-  cu dublu clic se incheie actiunea de creare a profilului de sectionare;

-  cu clic se genereaza vederea care contine sectiunea dorita (fig.9).

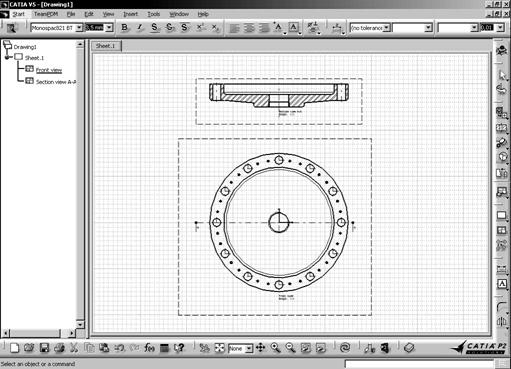

Fig.9. Crearea unei sectiuni prin piesa

Daca se considera ca profilul creat este nesatisfacator, se pot utiliza oricand iconurile Undo si Redo .

Ca si in alte situatii, SmartPick asista utilizatorul la definirea profilului.

Utilizand cursorul se pozitioneaza vederea care contine sectiunea prin piesa; ea poate sau nu fi aliniata cu vederea din fata.

Crearea unei vederi de detaliu




Etapele care trebuie parcurse pentru crearea unei vederi de detaliu sunt:

- se selecteaza iconul Detail View din bara de instrumente Details:

-  se selecteaza cu clic centrul zonei de detaliat;

-  se selecteaza, prin tragere, raza zonei de detaliat (fig.10);

-  se selecteaza un punct de pe zona de detaliat, pe ecran fiind afisat un cerc albastru (fig.11);

-


folosind mouse-ul se pozitioneaza vederea detaliata (in preview) la locul dorit si se apasa in centrul cercului albastru pentru a genera vederea (fig.11).

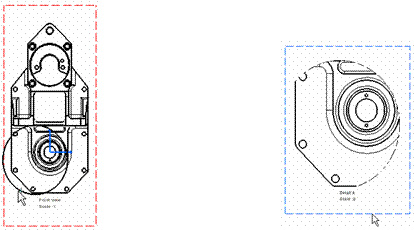

Fig.10. Selectarea zonei de detaliat Fig.11. Vedere de detaliu
