COMENZI DE DESENARE
Realizarea desenelor 2D in AutoCad
COTARE. Desen de referinta: Piesa turnata

COMENZI DE DESENARE





Draw

Line

desenare segment dat prin coordonatele capetelor.

Polygon

desenare poligon inscris (circumscris) in cerc, dat prin numarul  de  laturi.

Rectangle

desenare dreptunghi dat prin dimensiunea laturilor inegale.

Arc

desenare arc dat prin centru, raza, unghi, punct Start, punct End.

Circle

desenare cerc dat prin centru, raza, diametru, punct de tangenta.

Donut

desenare coroana circulara innegrita, de raza interioara si            exterioara data.

Ellipse

desenare elipsa data de capetele axelor, semiaxelor.

Block

reunirea intr-un bloc a entitatilor selectate.

Hatch

selectarea tipului de hasura, aplicarea hasurii pe o arie inchisa.

Text

scriere de text in desen.

1.Desenarea segmentelor in prelungire:

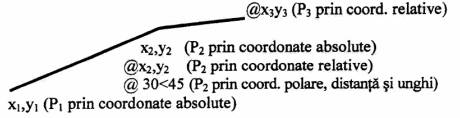

a)      Specificand coordonatele punctelor:

Draw

Line

'Specify first point:' primul punct, P1, specificat prin coordonate absolute: x1,y1

'Specify next point:' urmatorul punct, P2, specificat prin coordonate relative: @x2,y2

   sau relative polare: @dist<unghi

'Specify next point:' urmatorul punct, P3:@ x3,y3

'Specify next point:'dupa ultimul punct se tasteaza („Enter”) pentru a incheia comanda.

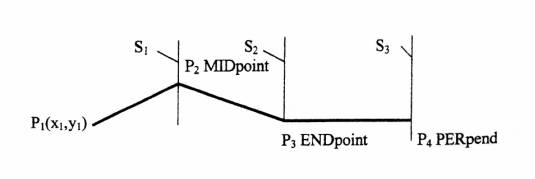

b)      Specificand punctele caracteristice – prin modurile object snap – ale unor entitati anterior desenate:

Draw

Line

'Specify first point:' primul punct, P1 specificat prin coordonate absolute:x1, y1

'Specify next point:' urmatorul punct, P2,specificat ca mijlc al segmentului S1: MID

'of': se selecteaza obiectul S1

'Specify next point:' urmatorul punct, P3,specificat ca si capat al segmentului S2:END

'of': se selectesza obiectul S2

'Specify next point:' urmatorul punct, P4, specificat ca picior al perpendicularei coborate                                      pe segmentul S3:PER

'to:'se selecteaza obiectul S3

'Specify next point:'se tasteaza  ('Enter') pentru a incheia comanda.

2.Desenarea unui cerc:

Draw

Circle

Center, Radius

Cerc dat prin coordonatele centrului si raza

Center, Diameter

Cerc dat prin coordonatele centrului si diametru

2 Points

Cerc dat prin doua puncte diametral opuse

3 Points

Cerc dat prin trei puncte

Tan, Tan Radius

Cerc tangent la doua entitati si de raza data



Tan Tan Tan

Cerc tangent la trei entitati

Exemplu: cerc de coordonet ale centrului X=25, Y=32 si de raza 45, cu optiunea:



Draw

Circle

Center, Radius

'Specify center point for circle or (3P/2P/TTR):' se specifica coordonatele absolute ale                           centrului cercului: 25,32

'Specify radius of circle or [Diameter]:' implicit se specifica raza cercului: 45. Pentru diametru cunoscut al cercului, se tasteaza 'D'de la optiunea [Diameter] urmat de ('Enter') 'Specify diameter of circle:' 90.

3.Desenarea dreptunghiului:







Draw

Rectangle

'Specify first corner or [Chamfer/Elevation/Fillet/Thickness/Width]:'se specifica coordonatele absolute ale unui colt P1 al dreptunghiului:x1, y1

'Specify other point or [Dimensions]:' se specifica coltul P2 diagonal opus prin coordonatele absolute x2, y2 sau relative @60, -37

4.Desenarea poligonului inscris / circumscris, cu 'n' laturi:



Exemplu: poligon cu 8 laturi, inscris in cercul cu centrul in punctul x=25, y=52, R=20.





Draw

Polygon

'Enter number of polygon [Edge]:' se specifica numarul de laturi, implicit 4, tastand pentru        octogon: 8s

'Specify center of polygon [Edge]:'se specifica coordonatele centrului: 25,52s

'Inscribed in circle/Circumscribed about circle (I/C) <I>:' implicit inscris:s

'Specify radius of circle:'se specifica raza cercului inscris / circumscris poligonului: 20 s

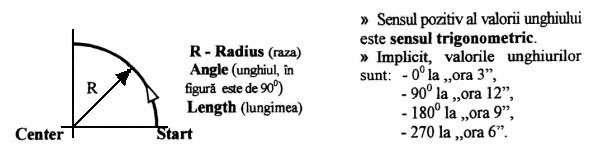

5.Desenarea unui arc de cerc:

Draw

Arc

3 Points

arc dat prin trei puncte

Start, Center, End

arc dat prin punctele de inceput, centru, final

Start, Center, Angle

arc dat prin punctele de inceput, centru si unghi

Start, Center, Lengh

arc dat prin punctele de inceput, centru si lungimea arcului

Start, End, Angle

arc dat prin punctele de inceput, final si unghi



Start, End, Direction

arc dat prin punctele de inceput, final si directia tangentei la arc        in punctul de start



Start End, Radius

arc dat prin punctele de inceput, final si raza



Center, Start, End

arc dat prin punctele de centru, inceput, si final



Center, Start, Angle

arc dat prin punctele de centru, inceput si unghi



Center, Start, Lengh




arc dat prin punctele de centru, inceput si lungime



Continue

arc in continuarea unui arc desenat anterior si precizat prin punctul final

6.Desenarea coroanei circulare de grosime data, desenare cerc innegrit:





Draw

Donut

'Specify inside diameter of donut <10>:'se specifica diametrul cercului interior al coroane circulare (pentru cercul innegrit, valoarea diametrului cercului interior este zero)

'Specify outside diameter of donut <20>:' se specifica diametrul cercului exterior al coroanei circulare

'Specify center of donut <exit>: se specifica centrul cercurilor coroanei prin coordonate sau object snap. Se iese din comanda de desenare a coroanelor multiple prin s (Enter).

7. Desenarea elipsei, arcului de elipsa:



Draw

Ellipse

Center

se indica coordonatele absolute ale centrului elipsei si coordonatele relative ale capetelor semiaxelor

Axis, End

se indica capetele unei semiaxe a elipsei si distanta pana la capatul celei de-a doua axe

Arc

Se indica capetele unei semiaxe a elipsei, distanta pana la capatul celei  de-a doua axe precum si capetele arcului de elipsa (elipsa incompleta)



8. Desenarea polyliniei:



T trasarea unei polylinii prin mai multe puncte si compusa din segmente:

Draw

Polyline

'Specify start point:'se specifica primul punct, P1, prin coodonate absolute x1, y1

'Specify next point [Arc/Halfwidth/Lengh/Undo/Width]:' impicit se specifica punctul P2 prin coordonate relative sau absolute, cu optiunile [Arc/Jumatate grosime/Lungime/Undo/Grosime]

'Specify next point [Arc/Close/Halfwidth /Lengh/Undo/Width]:'se specifica punctul P3, etc.

'Specify next point [Arc/Close/Halfwidth/Lengh/Undo/Width]: C' (polylinia se inchide cu optiunea Close).

T trasarea unei polylinii compusa din segment si cerc:



Draw

Polyline

'Specify start point:' se specifica primul punct, P1, dat prin coordonatele absolute x1,y1

'Specify next point [Arc/Halfwidth/Lengh/Undo/Width]:'implicit se specifica punctul P2 prin coordonate relative sau absolute

'Specify next point [Arc/Close/Halfwidth/Lengh/Undo/Width]: A' (optiunea Arc)

'Specify next point [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/ Undo/Width]:' are specificat cu optiunile [Unghiul la centru/Centrul arcului/Directia tangentei in punctul de start al arcului/Raza arcului/Al doilea punct al arcului]: A (optiunea Angle) pentru care se specifica unghiul corespunzator arcului.

            ! Optiunea Angle construieste arcul in sens trigonometric.

              ! Cu optiunea Line se revine la trasarea de segmente ale polyliniei.

'Specify next point [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/ Undo/Width]: L' (optiunea Line).

T trasarea unei polylinii, prin mai multe puncte, de grosime variabila (cu optiunea Width si Halfwidth)



Draw

Polyline

'Specify start point:'se specifica punctul P1 prin coordonate absolute

'Specify next point [Arc/Halfwidth/Lengh/Undo/Width]: W' urmat de s (Enter)

'Specify starting width <3.000>:0' se specifica grosimea polyliniei in punctul initial

'Specify ending width <3.000>:4 se specifica grosimea polyliniei in punctul final

'Specify next point:' se indica punctul P2 prin coordonate relative, etc.

Ttrasarea unei polylinii de grosime constanta (0,8 mm):



'Specify starting width <0.000>: .8 se specifica grosimea polzliniei in punctul initial

'Specify ending width <4.000>:.8 se specifica grosimea polzliniei in punctul final.
