 1. Comenzi de desenare:

   Comenzile de desenare a obiectelor bidimensionale in AutoCad pot fi activate dupa metodele prezentate in sectiunile anterioare. Calea cea mai rapida este de a selecta pictograma comenzii din meniul grafic Draw (fig. 2.1). Optiunile comenzii se introduc direct in linia de comanda. Meniul derulant Draw contine, de asemenea, comenzile de desenare, optiunile fiind grupate pe submeniuri. De multe ori insa, calea cea mai eficienta de a activa o comanda este de a tasta numele acesteia direct in linia de comanda.



Fig. 2.1 Meniul grafic Draw

  In tabelul 2.2 sunt prezentate cele mai folosite comenzi de desenare din AutoCad. Comenzile ssunt prezentate in ordinea in care apar in meniul grafic Draw (fig. 2.2).

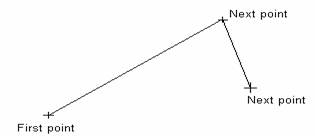

Line (L) – deseneaza o succesiune de segmente de dreapta

 First point-punctul de start al segmentului

Next point-punctul final al segmentului

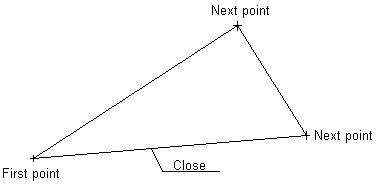

Close-inchide un contur poligonal

<Enter> - ca raspuns la prompterul Specify

first point determina ca punctul de start sa fie punctul final al ultimului segment sau arc desenat

<Enter> - ca raspuns la prompterul Specify

next point incheie comanda

Fig. 2.2 Comenzi de desenare in AutoCad

2. Hasurarea:

   Pentru hasurarea suprafetelor sectionate se pot folosi comenzile Bhatch sau Hatch, care plaseaza un model de hasura intr-o suprafata marginita de un contur inchis. Modificarea parametrilor unei hasuri deja desenate se obtine cu ajutorul comenzii Hatchedit.

   Modelul de hasura poate fi ales dintr-un fisier de modele sau poate fi creat de catre utilizator. Cateva dintre modelele de hasura existente implicit sunt prezentate in fig. 2.3.

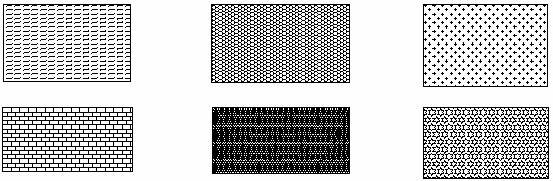

     Fig. 2.3 Modele de hasura

Comanda Bhatch permite stabilirea parametrilor de hasurare prin intermediul unei casete de dialog.

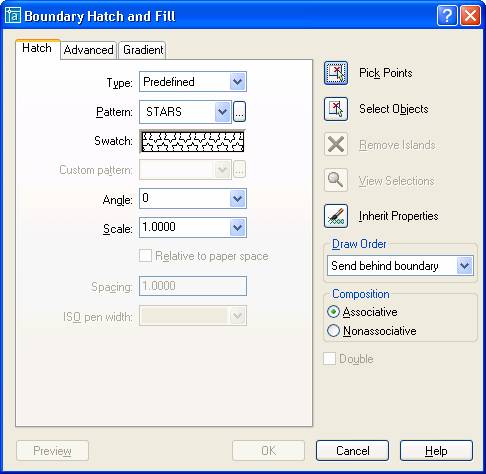

Fig. 2.4 Caseta de dialog a comenzii Bhatch.




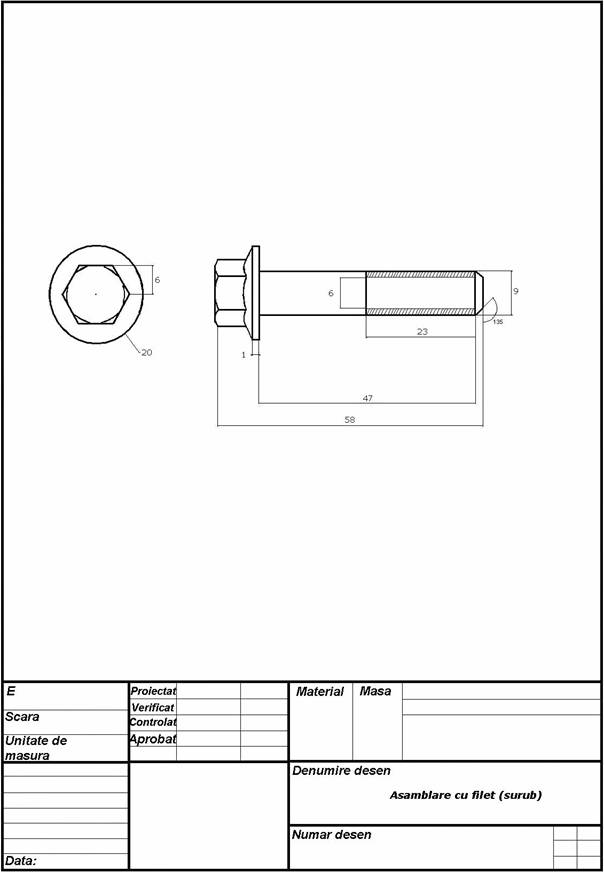

3. Cotarea desenelor:

    Cotarea este operatia de inscriere pe desen a dimensiunilor formelor geometrice simple din care este alcatuita piesa, precum si a celor care definesc pozitia reciproca a acestora sau a pieselor componente ale unui ansamblu.

    Elementele cotarii sunt:

  • liniile de cota  (lc);
  • extremitatile liniei de cota (elc);
  • liniile de indicatie (li);
  • liniile ajutatoare (la);
  • textul cotei (tc).

   AutoCad opreaza cu trei categorii de cote, controlate prin variabila de sistem Dimassoc:

      • cote „explodate” (dimassoc=0);
      • cote „nonasociative” (dimassoc=1);
      • cote „asociative” (dimassoc=2).

   Pentru a controla aspectul cotelor, AutoCad foloseste stilurile de cotare, care cuprind informatii referitoare la elementele cotarii: sageti, text, linii de cota etc.

Definirea sau modificarea unui stil de cotare se poate obtine prin comenzile Ddim sau Dimstyle, care afiseaza caseta de dialog Dimension Style Manager ( fig. 2.5).

Aceasta cuprinde o caseta de previzualizare a stilului curent de cotare.

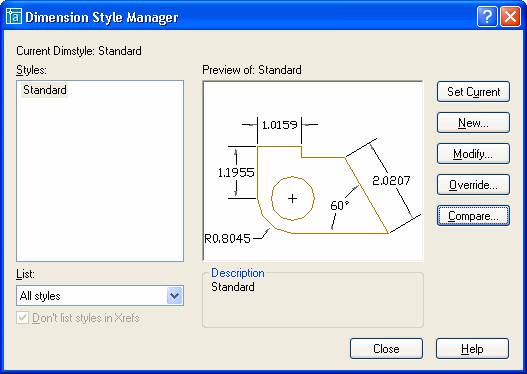

Fig. 2.5 Fereastra Dimension Style manager
