Realizarea in 2D a doua proiectii ortogonale

Realizarea in 2D a doua proiectii ortogonale

1-Mutarea sectiunii pe un format de desen

Pentru mutarea sectiunii pe un format de desen,folosim in primul rand comanda Section apelat de la prompterul de comenzi.

Se noteaza de la tastatura Section iar la prompterul de comenzi va apare:

-select objects:se selecteaza piesa

- select objects:1 found <Enter>

-specify first point on section plane ....<3 points>:0,0<Enter>

- specify second point..:0,0,81<Enter>

se selecteaza sectiunea,si se copiaza pe un format de desen,cu click dreapta>copy>paste pe formatul nou de desen.

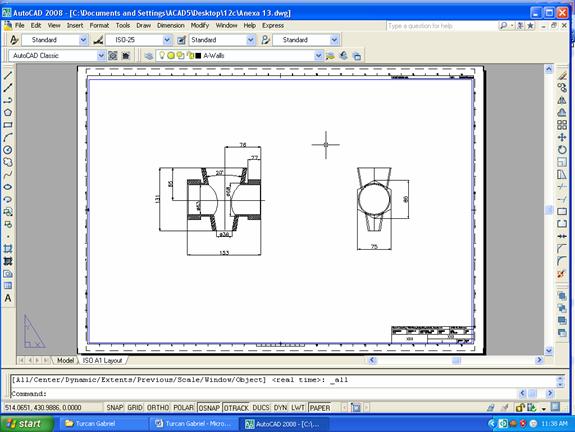

2-Finalizarea desenului in 2D

Apoi se coteaza si se hasureaza sectiunea
