Realizarea in proiectie a piesei de tip Brida

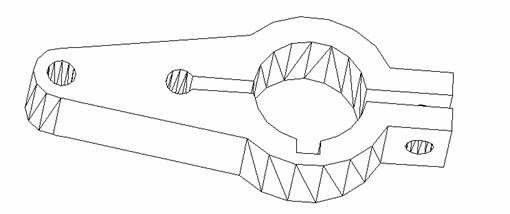

Figura.1.piesa de tip brida

1. Piesa propusa pentru desenare este o piesa de tip brida fiind reprezentata in figura 1.

Stabilirea limitelor de desenare

Command: limits s

Reset Model space limits:

Specify lower left corner or [ON/OFF] <0.0000,0.0000>: 0,0

Specify upper right corner <12.0000,9.0000>: 420,297 s

Prin aceasta comanda putem spune ca dimensiunile suprafetei de desenare i se precizeaza doua varfuri opuse: cel din stanga jos (lower left corner), si cel din dreapta sus (upper right corner). Aceasta obtiune se poate activa si dezactiva prin alegerea unei optiuni ON/OFF.

Stabilirea unitatilor folosite

Command: units s

Comanda Units ne permite sa stabilim unitatile de masura pentru lungimi,unghiuri,etc.

Command: zoom s

Specify corner of window, enter a scale factor (nX or nXP), or

[All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: all s

Prin selectarea acestei comenzi putem controla suprafetele afisate si putem vedea intrg spatiu alocat.

Fixarea UCS-ului

Command: ucs s

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: o s

Ne ajuta la indicarea locului de unde se porneste masurarea coordonatelor punctelor, putem vedea ca este format din doua axe: axa X si axa Y iar intersectia axelor de coordonata este 0,0.

Stabilirea Layer-elor

Putem spune ca un desen poate avea elemente plasate in straturi diferite, de acea pentru a crea straturile necesare intr-o aplicatie trebuie activata Caseta Layers Properties Manager aceasta, permite creea unor straturi noi si stabilirea proprietatilor. Pentru a crea un strat nou se apasa butonul New, apare numele Layer1 iar, acest nume il putem modifica dupa cum dorim. Apoi putem stabili proprietatile stratului, culoarea, tipul de linie si grosimea.

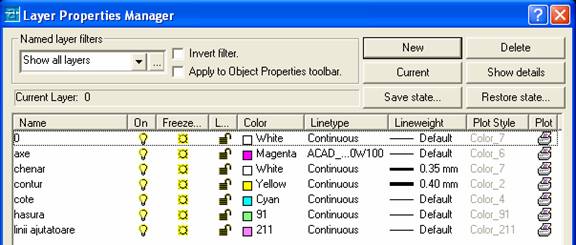

Fig.2. Stabilirea layerelor

Desenarea chenarului cu indicator

Pentru a introduce direct o distanta, se activeaza modul de desenare ORTHO. Putem deplasa cursorul mousului pentru a indica directia dorita si apoi introducem distanta de la tastatura.

Cand nu mai dorim acesta modalitate de lucru dezactivam modul de desenare ORTHO.

Command: line s

Specify first point: s

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Specify next point or [Close/Undo]: s

Specify next point or [Close/Undo]: c s

Pentru a trasa o linie formata dintr-o succesiune de segmente de dreapta, fiecare segment fiind o entitate folosim comanda Line.

Command: pline s

Specify start point: s

Current line-width is 0.0

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: w s

Specify starting width <0.0>: s

Specify ending width <1.0>: s

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: c s

Command: ucs s

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: o s

Command: pline s

Specify start point: s

Current line-width is 1.0000 s

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s



Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: s

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Command: ucs s

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: o s

Command: l s

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Specify next point or [Close/Undo]: s

Specify next point or [Close/Undo]: s

Specify next point or [Close/Undo]: 40 s

Specify next point or [Close/Undo]: 16s

Command: mtext s

Current text style: 'Standard' Text height: 0.2

Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width]:

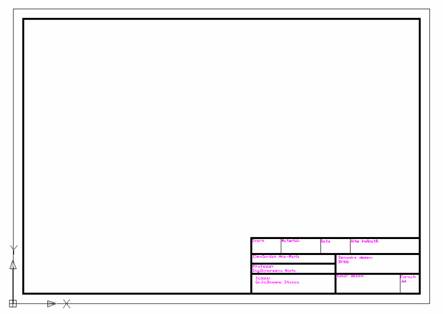

Fig.3. Desenarea chenarului si a indicatorului

Realizarea desenului de executie al piesei

a)          Activez layer-ul Axe si trasarea axelor

Pentru trasarea axelor de simetrie se foloseste comanda Line , si se deseneaza o axa verticala si trei axe orizontale pornind din origine 0,0 prima axa fiind trasata la o distanta de 55 de unitati ,iar cea de-a doua axa la o distanta de 105 unitatii cele trei axe fiind strapunse de axa orizontala.

Command: line s

Specify first point: s

Specify next point or [Undo]: <Ortho on>

Command: l s

LINE Specify first point: s

Specify next point or [Undo]:

Command: ucs s

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: o s

Specify new origin point <0,0,0>:

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Command: l s

LINE Specify first point: - s

Specify next point or [Undo]: s

Mutam UCS-ul     si il fixam intr-un punct pentru a trasa axele de simetrie.

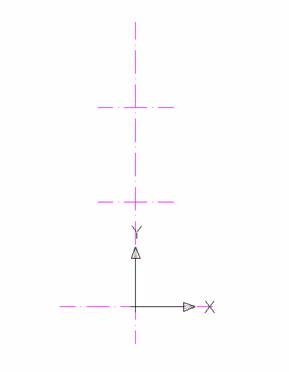

Fig.4. Desenarea axelor si fixarea UCS-ului

b)          Activez layer-ul cote si trasez coturul interior si exterior folosindu-ma si de liniile ajutatoare din layer-ul Linii ajutatoare (pe care apoi il inghet).

Dupa ce sau stabilit axele de simetrie ale desenului inghet layer-ul axe si ne putem folosi de layer-ul contur pentru desenarea desenului din figura 5.

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <6.00>: d s

Specify diameter of circle <12.00>: s

Command: cs

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <24.00>: d s

Specify diameter of circle <48.00>: 12 s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s



Specify radius of circle or [Diameter] <36.00>: r s

Requires numeric radius, point on circumference, or 'D'.

Specify radius of circle or [Diameter] <36.00>: 6 s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <6.00>: d s

Specify diameter of circle <12.00>: s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <36.00>: r s

Requires numeric radius, point on circumference, or 'D'.

Specify radius of circle or [Diameter] <36.00>: s

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Specify next point or [Close/Undo]: s

Specify next point or [Close/Undo]: s

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Specify next point or [Close/Undo]: s

Specify next point or [Close/Undo]: s

Command: l s

LINE Specify first point:

Specify next point or [Undo]: s

Specify next point or [Undo]: s

Command: trim s

Select cutting edges

Select objects: Specify opposite corner: 45 found

Select objects:

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

Aceasta comanda de editare o putem folosi in cazul in care dorim taierea sau stergerea unor parti din desen .

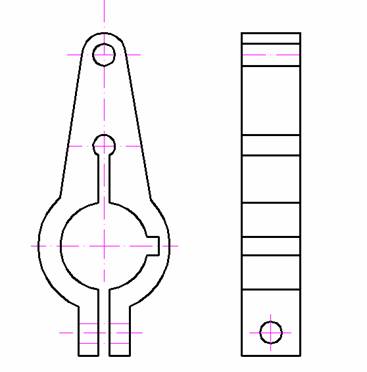

Fig.5. Desenarea conturului interior si exterior

c)    Activez layer-ul cote si cotez piesa.

Dupa ce realizam un desen tehnic acesta trebuie cotat, a cota inseamna a inscriptiona valorile numerice si dimensiunile desenate. Dupa ce activez linia de cota putem vedea valorile numerice si dimensiunile.

Elementele cotarii sunt:

Linii de cota;

Liniile ajutatoare;

Liniile de indicatie;

Textul cotei.

Command: _dimlinear s

Specify first extension line origin or <select object>:

Specify second extension line origin:

Specify dimension line location or

[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:

Dimension text = 105

Command: _dimdiameter s

Select arc or circle:

Dimension text = 72

Specify dimension line location or [Mtext/Text/Angle]:

Command: _dimradius s

Select arc or circle:

Dimension text = 6

Specify dimension line location or [Mtext/Text/Angle]:

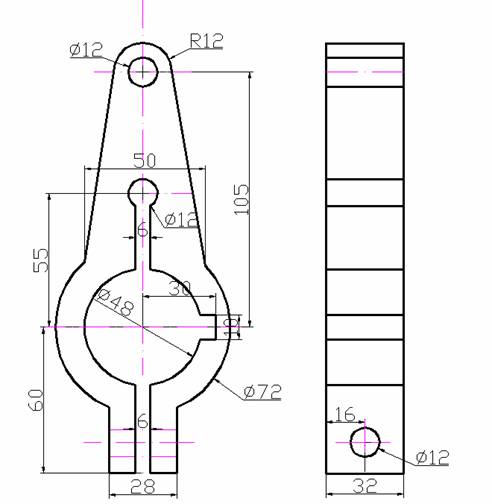

Fig.6. Desenarea cotelor

Activez layer-ul hasura si hasurez piesa (inghet layer-ul cote)

Pentru hasurarea suprafetei sectionate se folosesc comenzile Hatch si

BHatch, care plaseaza un model de hasura intr-o suprafata marginita de un contur inchis.

Comanda Hatch permite stabilirea parametrilor de hasurare, prin intermediul ferestrei de dialog Bonduary Hatch and Fill.

Dupa ce sau realizat comenzile necesare pentru obtinerea hasurii se actioneaza butonul OK al ferestrei de dialog obtinandu-se reprezentarea din figura 7.

Command: _bhatch s

Select objects: 2 found

Select objects:

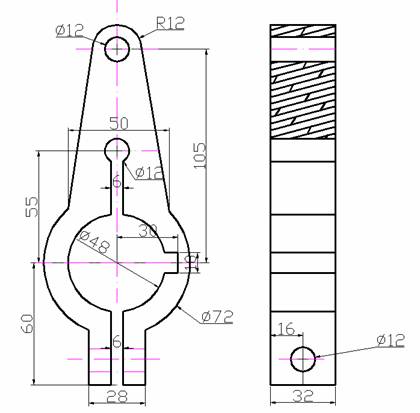

Fig.7. Desenarea hasurii

Dupa realizarea in vedere si in sectiune a piesei desenul de executie al piesei va arata astfel.

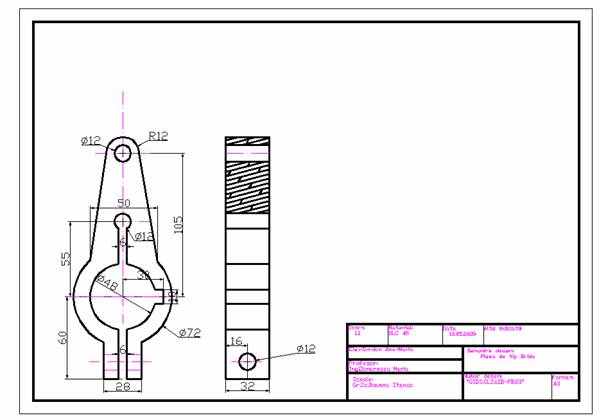

Fig.8. Desenul de executie al piesei
