Configurare Modem Echolife 510
Este un modem care are numai
conexiuni Ethernet. Se configureaza din interfata.
Configurare in Router
- Se acceseaza interfata modemului la 192.168.1.1, user
si parola de acces Admin
- Se selecteaza Advanced

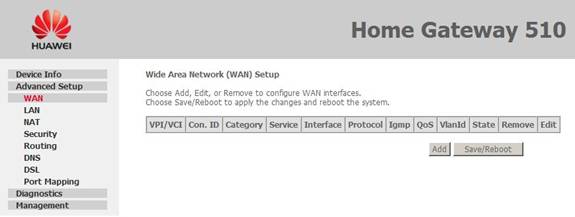

Setup dupa care se selecteaza optiunea de WAN
- Se apasa pe Add

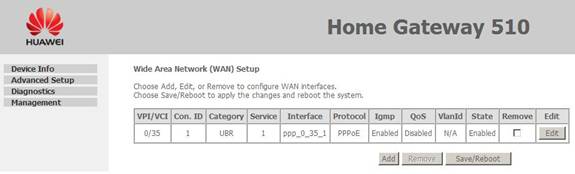

sau daca exista o conexiune existenta se apasa pe edit pentru a se edita conexiunea existenta.

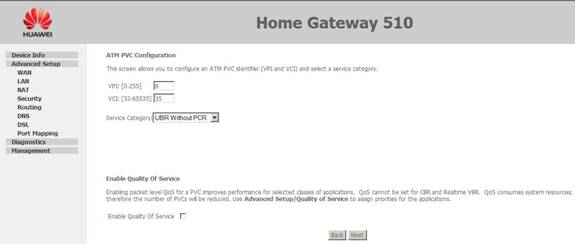

- Se completeaza valorile 0 la VPI si 35 la VCI si la Service
Category se selecteaza UBR Without PCR dupa care se apasa
pe NEXT
- Se selecteaza PPPoE
iar la Encapsulation se
lasa LLC/SNAP - BRIDGING dupa
care se selecteaza NEXT
- Se completeaza Numele de utilizator si parola. La PPPoE Service Name nu se
completeaza nimic. La Authentication
Method si Dial Type se lasa AUTO.
Nu se activeaza PPP IP
Extention sau Use Static IP
Address.

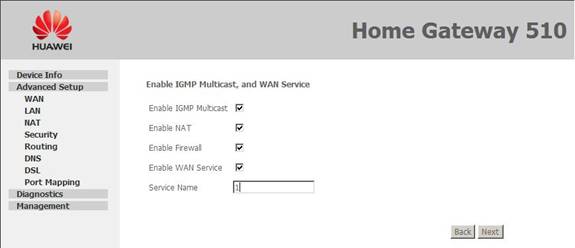

- Se bifeaza toate optiunile iar la Service Name se completeaza cu o
valoare dupa care se da NEXT
- Se apasa Save pentru
a termina configurarea
- Dupa setarea modemului pe interfata vor aparea
detalii despre conexiunea nou create. Pentru ca aceasta sa devina activa
si pentru a fi salvata se apasa pe Save/Reboot
Configurare in Bridge
- Se acceseaza interfata modemului la 192.168.1.1, user
si parola de acces Admin
- Se selecteaza Advanced
Setup dupa care se selecteaza optiunea de WAN
- Se apasa pe Add
sau daca exista o conexiune existenta se apasa pe edit pentru a se edita conexiunea existenta.
- Se completeaza valorile 0 la VPI si 35 la VCI si la Service
Category se selecteaza UBR Without PCR dupa care se apasa
pe NEXT

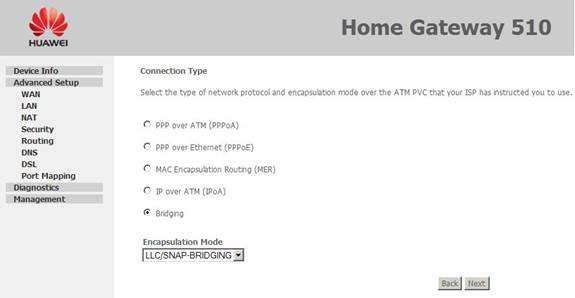

- Se selecteaza Bridging
iar la Encapsulation se
lasa LLC/SNAP - BRIDGING dupa
care se selecteaza NEXT
- Se selecteaza Enable
DHCP Client si Enable Bridge
Service
- Se completeaza Service
Name cu o valoare dupa care se da NEXT

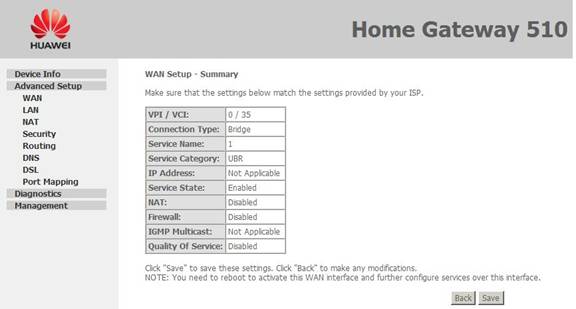

- Se apasa pe save pentru a salva conexiunea nou
create.
Dupa creare conexiunii se apasa pe SAVE/Reboot
Informatii suplimentare
Atunci cand se acceseaza interfata modemului
apar o serie de date despre modem si conexiunea DSL. Se poate obeserva aici la
ce viteza este sincronizat modemul,
ce adresa IP este alocata pentru
clientul respectiv precum si adresele
serverelor DNS.

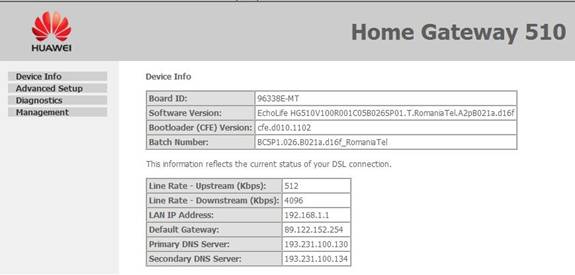

Pentru a obtine informatii despre conexiunea la
Internet se selecteaza Device Info dupa
care se selecteaza WAN.

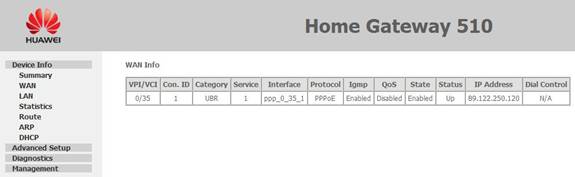

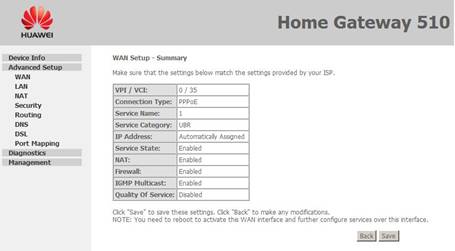

Daca conexiunea este functionala atunci ar
trebui sa apara informatii ca in figura de mai jos
De aici se poate identifica ca modemul este
configurat cu valorile 0/35.
Eroare 691

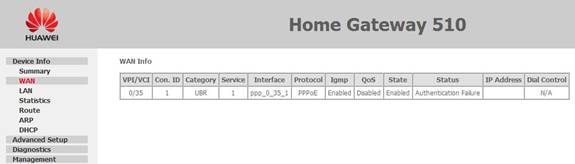

- In cazul in care clientul nu a introdus corect numele
de utilizator si parola atunci la Status
va aparea mesajul Authentication
Failure
Eroare 678

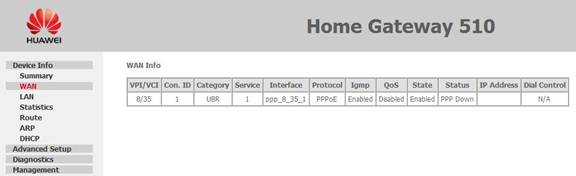

- Daca nu s-au selectat valorile 0/35 atunci la statusul conexiuni apare PPP Down
Modem desincronizat

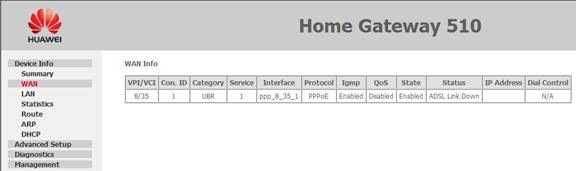

- daca modemul este desincronizat atunci la status
apare ADSL Link Down
Informatii privind linia ADSL
- pentru

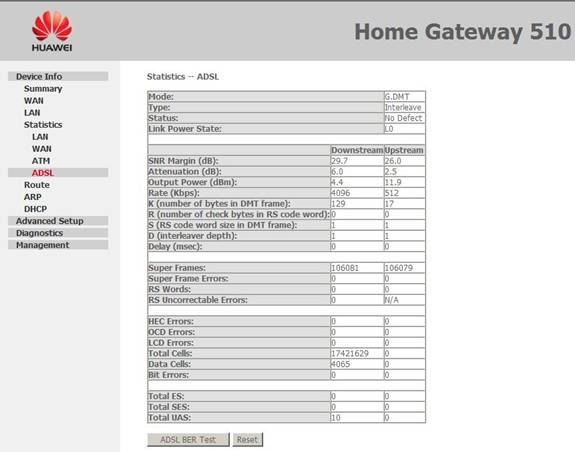

a parametrii liniei adsl, atenuarea si snr-ul se selecteaza Device Info dupa care se optiunea
de Statistics. In cadrul
acestei optiuni se selecteaza ADSL.
Creare de PortForward
- pentru

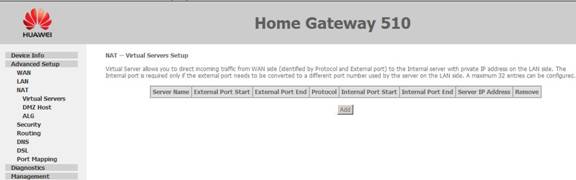

a crea portforward pe acet tip de modem se selecteaza Advanced Setup dupa care se selecteaza NAT si apoi Virtual
Servers. Se apasa pe add pentru a crea o noua inregistrare.

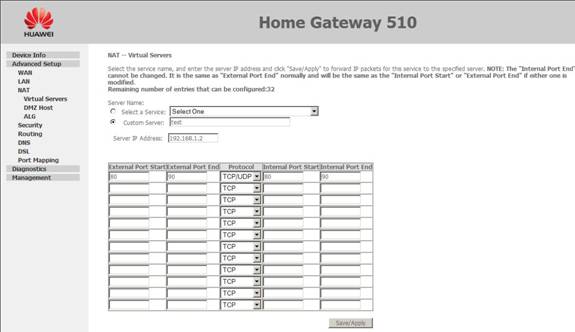

- se selecteaza Custom
Server dupa care se completeaza adresa IP catre care se doreste sa sa
forward-eze IP-ul si apoi gama de porturi care se doresc a fi forwardate. Daca se doreste sa se faca forward
pentru portul 80 atunci interfata modemului nu v-a mai fi disponibila la
adresa 192.168.1.1 ci la adresa 192.168.1.1:8080. Dupa completarea
porturilor se apasa pe Save/Apply.
Setare modem pentru raspuns la ping din extern
- pentru a seta modem sa raspunda la ping din interfata
de WAN se selecteaza Management
dupa care Acces Control. In

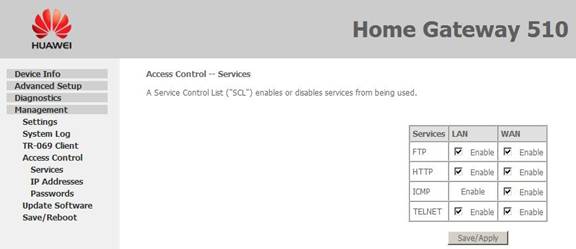

cadrul acestei sectiuni se selecteaza ICMP
Enable pentru a seta modemul sa raspunda la ping.
