SIMULINK

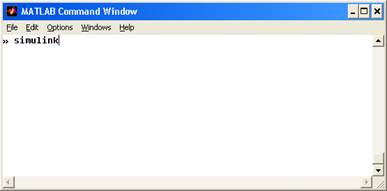

Se apeleaza numai din matlab.

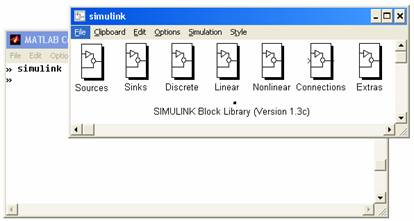

Librarii Simulink:

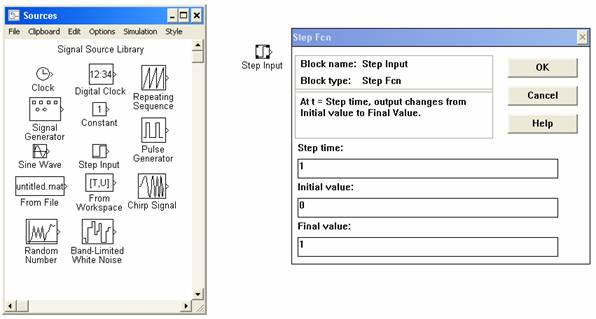

Sources

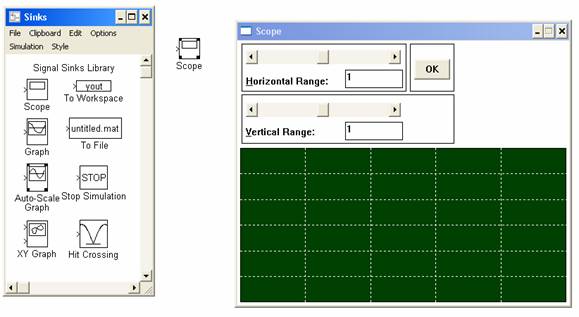

Sinks

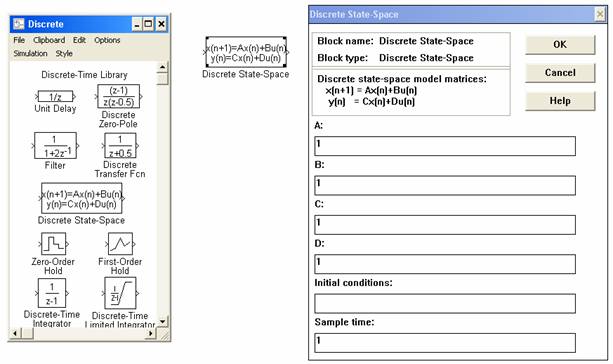

Discrete

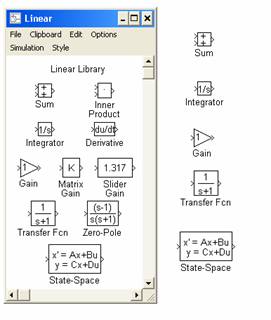

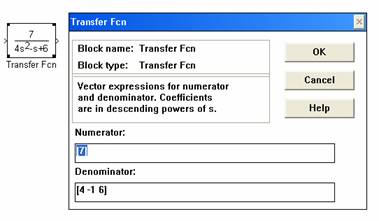

Linear



Connections

Sa se vizualizeze pe un osciloscop un semnal sinusoidal de amplitudine 2 si frecventa 3 rad/s si o functie treapta unitate aplicata din momentul 0.5s pe o durata de 5s.

Etape de lucru:

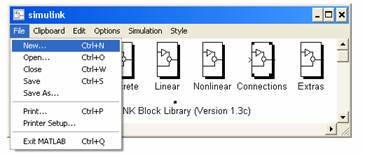

Din meniul Simulink se deschide o noua foaie de lucru: File / New. Pentru construirea schemei sunt necesare urmatoarele blocuri: sursa sinusoidala (Sources) ,osciloscop (Sinks), multiplexor (Connection).

Se aduc in foaia de lucru blocurile necesare si se fac conexiunile.

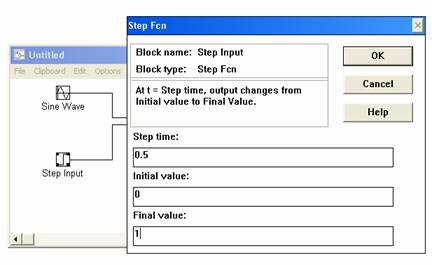

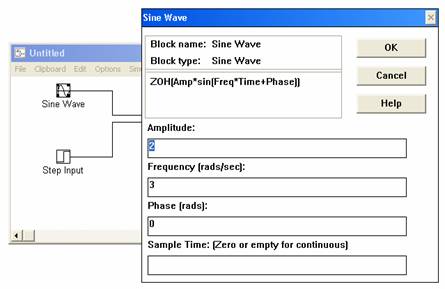

Se seteaza parametri blocurilor: semnal sinusoidal, treapta unitate.

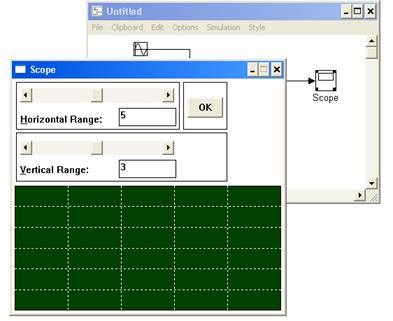

Setare osciloscop.

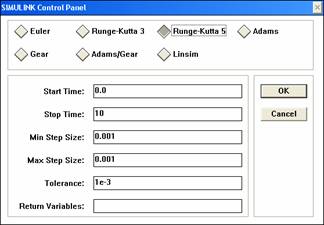

Setarea parametrilor simularii : timp (ca la osciloscop), metoda de integrare
