Programarea iesirilor

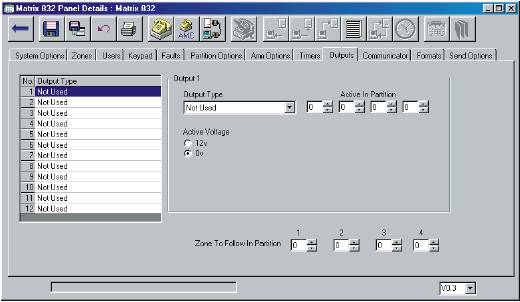

Ecranul prezentat mai jos arata programarea iesirilor si alocarea partitiilor de la PC.

De indata ce a fost aleasa o optiune se apasa pe”salvare” si se trece la urmatorul ecran.

Ecran 9



Nota: Acest sistem are 4 iesiri programabile extensibile la 12 care pot fi programate sa se activeze la diferite evenimente si pot fi alocate la una sau mai multe partitii. Polaritatea acestor iesiri poate fi schimbata intre 12 V la 0 V sau 0 V la 12 V.

Explicarea optiunilor de programare

Tipuri de iesiri

00 = OFF

Dezactivarea iesirilor

01 = led PIR activ (E-)

Aceasta optiune permite ca led-ul de la PIR sa fie activ in perioada de test daca acesta a fost dezactivat prin indepartarea link-ului. In perioada de test aceasta iesire emite un 0 V care activeaza led-ul de la PIR. La iesirea din modul test led-ul va fi dezactivat. Aceasta optiune functioneaza daca detectorul are facilitatea aceasta. ( ex. Pyronix enforcer super, octopus super, equinox AM)

02 = blocarea memoriei la PIR (C+)

Aceasta optiune este folosita sa reseteze optiunea de blocare a detectorilor care au aceasta functie. Cind centrala este armata led-ul oricarui detector activat va fi blocat cauzind o pilpiire a led-ului si o stingere la dezarmare.De cite ori se introduce un cod utilizator, iesirea isi va schimba starea.Pentru dezactivarea acestei optiuni de blocare a led-ului introduceti codul si in decurs de 5 secunde reintroduce-ti codul. Aceasta optiune functioneaza daca detectorul are facilitatea aceasta. ( ex. Pyronix enforcer super, octopus super, equinox AM)

03 = control de la tastatura

Aceasta optiune activeaza timp de 5 secunde o iesire. Introduce-ti         2 7 din modul utilizator Master. Iesirea isi va schimba starea pentru 5 secunde. Poate de exemplu sa fie utilizata la deblocarea unei usi.

04 = urmareste armarea/dezarmarea

Utilizind aceasta optiune, iesirea programabila isi va schimba starea la armarea si dezarmarea centralei. De exemplu poate fi utilizata la zavorirea unei usi cind centrala este armata si deblocarea ei cind este dezarmata.

05 = urmareste zona

Aceasta optiune permite iesirii programabile sa treaca in on sau off cind zona este penetrata sau cind se iese din ea. Daca se selecteaza aceasta atunci intrati in zona pe care doriti sa o urmariti la intrarea  „zona de urmarit” Aceasta poate sa fie 0=dezactivata sau 01-32( pentru zonele de la 1 la 32).

06 = urmareste defect de linie

Aceasta optiune permite iesirii programabile sa treaca in on cind linia telefonica este defecta si in off cind linia este restabilita.

07 = urmareste „kiss off”

Aceasta optiune permite iesirii programabile sa treaca in on pentru citeva secunde cind e incheiata cu succes o comunicatie „kiss off”.

08 = resetarea detectorilor de soc/foc

Aceasta optiune permite iesirii programabile sa activeze automat resetarea detectorilor cu optiunea de latch dupa o alarma. Daca o centrala este dezarmata, dupa o alarma introducind un cod utilizator alimentarea catre detectorii de soc sau foc va fi taiata.

09 = urmareste strobo

Cind este o alarma aceasta iesire isi va schimba starea pina cind alarma este resetata cu un cod utilizator.

10 = urmareste alarma de foc

Cind este o alarma aceasta iesire isi va schimba starea pina cind alarma este resetata cu un cod utilizator.

11 = urmareste alarma de panica

Cind este o alarma de panica sau se introduce un cod duress aceasta iesire isi va schimba starea pina cind alarma este resetata cu un cod utilizator.

12 = alarma confirmata

Cind cel putin 2 zone sint activate aceasta iesire isi va schimba starea pina cind alarma este resetata cu un cod utilizator.

13 = urmareste alarma de tamper

Cind este o alarma de tamper aceasta iesire isi va schimba starea pina cind alarma este resetata cu un cod utilizator.

14 = sirena externa

Cind este o alarma aceasta iesire isi va schimba starea pina cind este programat timpul de sirena sau alarma este resetata cu un cod utilizator.

15 = GND detector de foc

Aceasta optiune de iesire da posibilitatea sistemului sa detecteze detectorii de fum pe 2 fire. Daca este utilizat dupa activarea detectorilor de foc se va declansa o alarma si va fi raportata la dispecerat.

Nota: aceasta optiune poate fi programata doar la iesirea 4.

16 = sirena „Twin alert”

Aceasta iesire permite activarea unei sirene interne de tip de ex. Twin Alert

Nota: Aceasta optiune poate fi folosita numai cu iesirea 3.



Activ in partitia n

Aceasta optiune permite instalatorului sa aloce o iesire programabila la o partitie. O iesire poate fi alocata la una sau mai multe partitii.

Polaritatea iesirilor programabile

12 V – daca este aleasa aceasta optiune, in stare normala iesirea va fi 0 V. La activare isi va schimba starea din 0 V in 12 V ( depinzind de programare poate sa revina la normal dupa 5 secunde).

0 V - daca este aleasa aceasta optiune, in stare normala iesirea va fi 12 V. La activare isi va schimba starea din 12 V in 0 V ( depinzind de programare poate sa revina la normal dupa 5 secunde).




Zone de urmarit in partitii

Daca optiunea „urmareste zona” este aleasa de instalator, trebuie programata care zona trebuie urmarita din care partitie.


Programarea de la tastatura

1 Polaritatea si tipul de iesire programabila


          5 5 0 Pentru alegerea numarului de iesire introduceti 2 caractere de la 01 la 12. Pentru schimbarea tipului de optiune introduceti 2 caractere de la 00 la 16.  Pentru salvare apasati         si se va auzi un ton de acceptare.

00 = dezactivat   16 = Twin Alert

Va fi afisata acum optiunea de polaritate.

Pentru selectare on/off folositi tastele pentru sus, jos. Pentru alegerea optiunii introduceti

Pentru salvare apasati           si se va auzi tonul de acceptare.

Optiune

Optiune off=led de alarma off

Optiune on=led de alarma on

F/D

0-12

0 V – activ jos

12 V – activ sus

Off

Se va afisa alocarea pe partitii

Introduceti numarul de partitie 0 sau 1 la 4.

0 = se folosete la alocarea PGM tuturor partitiilor.

Se repeta procedura pentru programarea urmatoarei iesiri.


Apasati                    pentru iesirea din programarea PGM.

8.13.2 Zonele de urmarit in partitie


          5 5 1 urmat de 1 caracter pentru partitia dorita, de la 1 la 4. Introduceti 2 caractere pentru zona dorita de la 01 la 32 ( zona care va fi urmarita de PGM ).

Pentru salvare apasati           si se va auzi tonul de acceptare.
