Deschiderea fisierelor in MATLAB

Se pot deschide fisiere in functie de extensiile lor prin folosirea functiei open, care este o functie extensibila de catre utilizator. Se pot include si alte tipuri de fisiere in afara fisierelor MATLAB standard:



Nume

Actiune

Figure file (*.fig)

Deschide o figura intr-o fereastra tip figura.

M-file (name.m)

Deschide fisierul name de tip .m in Editor.

Model (name.mdl)

Deschide modelul name in Simulink.

P-file (name.p)

Deschide fisierul corespunzator name.m, daca exista, in Editor.

Variable

Deschide tabloul name in Array Editor (tabloul trebuie sa fie numeric); open apeleaza openvar.

Alte extensii

(name.custom)

Deschide name.custom prin apelarea functiei helper opencustom, unde opencustom este o functie definita de utilizator.




Fereastra grafica (figure)

MATLAB-ul directioneaza iesirile grafice spre o fereastra distincta de fereastra de comanda. Aceasta fereastra grafica este denumita figura (figure).

Functiile grafice creeaza in mod automat o noua fereastra grafica daca nu exista una curenta. Daca exista o astfel de fereastra, MATLAB-ul o va utiliza.

Daca exista mai multe ferestre de tip figura, atunci una dintre ele este asignata ca fiind fereastra curenta (in general este ultima fereastra figura utilizata).

Functia figure genereaza ferestre grafice. De exemplu,

figure

genereaza o noua fereastra si o face fereastra curenta.

O functie grafica, cum ar fi functia plot, genereaza un grafic in fereastra de tip figura. De exemplu,

t = 0:pi/100:2*pi;
y = sin(t);
plot(t,y)

traseaza graficul functiei sinus de la 0 la 2 in fereastra curenta de tip figura, daca aceasta exista, iar daca nu intr-una nou creata.

Prelucrarea graficelor cu Plot Editor

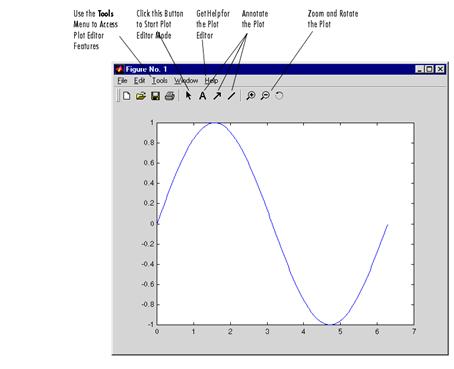

Dupa generarea unui grafic (plot), se pot face schimbari si prelucrari ale graficului cu interfata grafica Plot Editor. Figura urmatoare ilustreaza principalele facilitati ale ferestrei grafice si ale interfetei Plot Editor.

Pentru salvarea unei figuri se selecteaza Save din meniul File. Pentru salvarea intr-un format diferit, cum ar fi TIFF, necesar utilizarii in alte aplicatii se selecteaza Export din meniul File.
