CALCULUL SCARII

CALCULUL SCARII

1. Dimensiunea rampii si podestelor intermediare ale scarii din beton armat monolit

scara cu podest intermediar

h_nivel = 2.80m

dimensionarea functionala a treptelor se efectueaza plecand de la h_nivel si numarul de trepte

h = ==17,5 cm

H = inaltimea etajului (n)

n_tr = numarul de trepte (nr. intreg)

Se adopta: 8 trepte cu h = 17,5 cm - prima rampa

8 trepte cu h = 17,5 cm - a doua rampa

Determinarea incarcarii pentru placa de podest

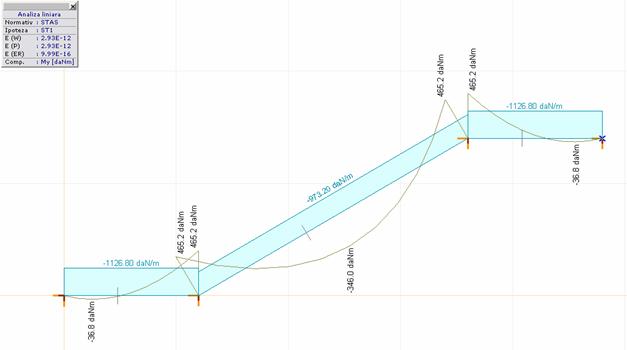

Schema statica



Dimensionarea la starea limita de rezistenta

calculul s-a efectuat cu ajutorul programului de calcul automat :"AXIS 5"

●s-au utilizat materialele:

C20/25 (B300) : R_c = 150

Pc 52 (6..28) : R_a =3000 daN/cm²

h = 150 mm

h₀ = h - a - /2 = 15- 1.5 - 1 / 2 = 13 cm

PODEST

●camp:

se armeaza cu procentul minim de aramare.

●reazem:

M = 46250 daN cm

RAMPA

●camp:

se armeaza cu procentul minim de aramare.

●reazem:

M = 46250 daN cm

Calculul fundatiei

Profilul stratigrafic al terenului de fundare, conform studiului geotehnic este un pamant plastic

moale, cu Ic cuprins intre (0.25.0.5)si cu Ks intre (7000.34000) KN/

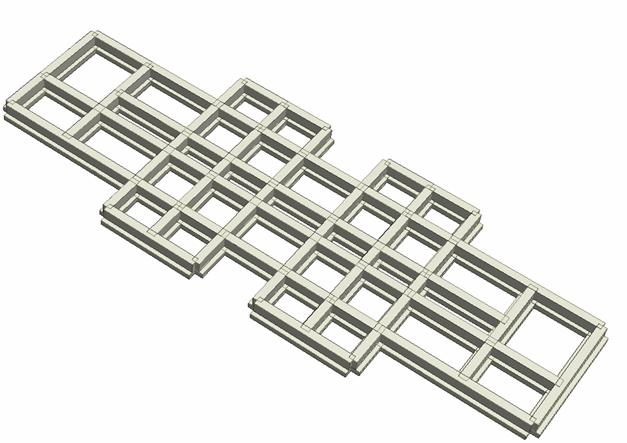

Fundatii continue sub stalpi

Acest tip de fundatii se adopta in cazurile urmatoare:

atunci cand fundatiile sunt apropiate sau se suprapun;

in situatia in care,paralel cu sirul de stalpi exista un obstacol ce impiedica dezvoltarea fundatiilor izolate

terenul de fundatii are o stratificatie neomogena sau este compresibil;

Alactuirea constructiva

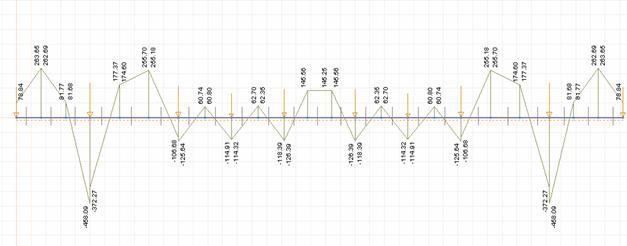

Armarea fundatiei

●calculul s-a facut cu ajutorul programului de caclul automat "AXIS 5"

In reazem:

In camp:
