CONSTRUCTII ZOOTEHNICE

Constructiile zootehnice sunt destinate cresterii in sistem gospodaresc sau industrial a animalelor si pasarilor pentru productia de carne, lapte, oua, lana etc. La intocmirea proiectului unei constructii zootehnice factorii determinanti care genereaza solutiile constructive sunt: ¾ destinatia constructiei, determinata de specia animalelor adapostite (porcine, taurine, pasari);

scopul cresterii animalelor (carne, lapte, oua); varsta animalelor; valoarea biologica a animalelor (pentru productie sau reproductie);

¾ solutia tehnologica preconizata: sistemul de intretinere, furajare, evacuare .a dejectiilor, recoltarea produselor, gradul de mecanizare a proceselor de productie. In urma analizarii acestor factori se stabilesc datele pentru proiectare: spatiile necesare animalelor, precum si cele de deservire, organizarea interioara a adaposturilor, conditiile de microclimat (temperatura aerului interior, umiditatea relativa, viteza aerului, iluminarea etc.), nocivitatile degajate de animale (bioxid de carbon, umiditate), de furaje si de dejectii, care solicita elementele de constructie etc.

Cunoscand aceste elemente rezulta parametrii geometrici caracteristici ai cladirii: deschideri, traveei, inaltimi, precum si conditiile higrotermice pentru elementele de inchidere: acoperis, pereti, pardoseala, care genereaza sistemele constructive pentru structura si inchideri precum si sistemul de executie.

1. Elemente Tehnologice Determinante Pentru Solutiile Constructive

Abordarea elementelor tehnologice specifice constructiilor destinate intretinerii taurinelor, porcinelor si pasarilor se face numai in masura in care acestea influenteaza constructia in ceea ce priveste structura de rezistenta si elementele de inchidere.

1.1 Constructii pentru taurine. In functie de productia rezultata aceste constructii se pot diferentia in: adaposturi pentru vaci de lapte, pentru vitei sau pentru taurine mari la ingrasat.

Elementele tehnologice care conditioneaza rezolvarile constructive sunt: solutia de furajare, de evacuare a dejectiilor, de recoltare a laptelui (muls) si sistemul de intretinere a animalelor. Furajarea taurinelor se face in jgheaburi numite iesle (fig. 7 1) care pot fi executate din lemn (la adaposturile mici), din caramida tencuita, din beton armat monolit sau din elemente prefabricate de beton armat. Dimensiunile si forma ieslei sunt in functie de varsta animalului, de sistemul de legare a animalelor si de sistemul de incarcare cu furaje. Ea trebuie astfel conceputa incat sa permita o usoara descarcare a furajelor, preluarea volumului corespunzator, consumarea fara efort si fara a fi risipite furajele pe pardoseala, impiedicarea intrarii animalelor in iesle etc.

Fig. 7.1. Forme de iesle pentru furajarea taurinelor: a-iesle cu descarcare manuala a furajului; b-iesle cu distribuirea furajelor cu remorca autodescarcatoare; 1-cota alee de furajare; 2-cota pardoseala stand; k-variabil, 20 sau 40 cm, in functie de modul de legare a animalelor

Incarcarea ieslei se poate face manual (la efective mici de animale), cu vagonete, cu cupe suspendate (monorai), cu tractoare cu remorci autodescarcatoare, pneumatic, cu benzi transportoare, cu racleti sau cu melc. La noi in tara este generalizat sistemul cu tractor si remorca autodescarcatoare, avand in vedere intretinerea usoara a utilajului si manopera redusa (este necesara o singura manipulare a furajului, la incarcarea in remorca).

Evacuarea dejectiilor din adaposturile pentru taurine se poate face manual (la adaposturile mici) sau mecanizat.

 Evacuarea mecanizata a dejectiilor se face prin rigola mecanizata sau prin evacuare hidraulica. Rigola mecanizata avand latimea de 0,400,50 m se amplaseaza la capatul standului si se realizeaza in panta pentru asigurarea scurgerii dejectiilor lichide (fig. 7.2); transportul dejectiilor solide se face cu transportoare cu palete, cu snec sau cu racleti.

Evacuarea hidraulica a dejectiilor necesita existenta in zona de defecare a unei pardoseli sub forma de gratare, prin golurile carora trec dejectiile; sub gratare sunt prevazute canale din care dejectiile sunt evacuate cu ajutorul apei (fig. 7.4).

Recoltarea laptelui (mulsul) se poate face in grajd sau centralizat intr-o constructie special amenajata (grup de muls).

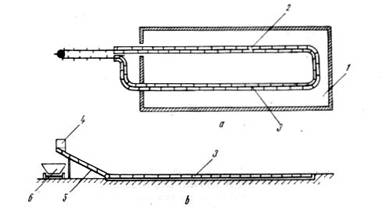

Fig. XIX.3. Mecanizarea evacuarii dejectiilor cu ajutorul racletilor: 1-rigola pentru urina;2-rigola mecanizata cu racleti; 3-pat cald din caramida; 4-adapatoare;5 compartimentare longitudinala; 6-iesle; 7-alee de furajare.

 Sistemul de intretinere a taurinelor este o coordonata tehnologica importanta care caracterizeaza in cea mai mare masura dimensiuni1e constructiei. Intretinerea taurinelor se poate face in stabulatie fixa sau libera.

Stabulatia fixa reprezinta sistemul de intretinere prin care taurinele sunt legate in spatii speciale denumite standuri, destinate unui singur animal (sistem aplicat mai ales la vaci1e de lapte). Adancimea standului este de 1,601,80 m in cazul cand se face legarea scurta a animalelor si de 2,002,20m pentru legarea lunga.

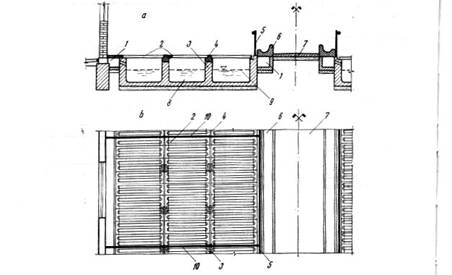

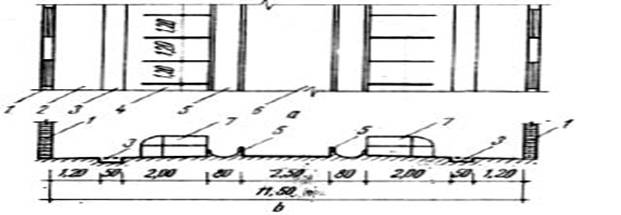

Fig. 7. 4 Adapost ingrasatorie taurine in stabulatie libera: a-sectiune; b-plan: 1-canal de ventilatie; 2-gratare prefabricate din beton armat; 3-stilpisor; 4-grinda longitudinala pentru sustinerea gratarelor; 5-grilaj de furajare; 6-iesle; 7-alee de furajare; 8-canal pentru evacuarea hidraulica a dejectiilor; 9­nivelul permanent al apei; 10-compartimentare transversala.

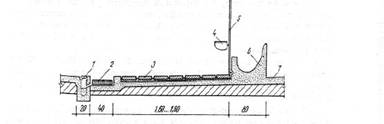

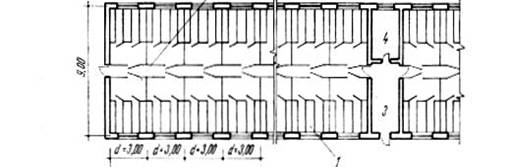

Spatiul interior al adaposturilor in sistemul de stabu1atie fixa (fig. 7.5) cuprinde: standuri, jgheaburi de furajare, iesle; cu1oare de furajare si de evacuare a dejectiilor care au dimensiuni determinate de solutiile de furajare si evacuare a dejectiilor.

Stabulatia libera reprezinta sistemu1 de intretinere a animalelor in spatii denumite boxe, fiind permisa miscarea libera a anima1elor (sistemul se aplica in ingrasatorii1e de taurine).

Spatiile necesare la intretinerea in stabulatie libera sunt (v. fig. 7.4):
¾ zona de odihna compartimentata in boxe comune;
¾ zona de furajare care poate fi interioara adapostului sau exterioara, intr-o constructie usoara, fara

izolatie termica, deci mult mai ieftina; ¾ zona de evacuare a dejectiilor care coincide cu zona de odihna fiind rezolvata in mod obisnuit cu pardoseala cu gratare si evacuare hidraulica a dejectiilor (v. fig. 7.4); ¾ zona de muls rezolvata de obicei centralizat pentru intreaga ferma cu grupuri de muls.

1.2 Constructii pentru porcine.

Cresterea industrializata a porcinelor se face in complexe specializate cu circuit inchis in care efectivul de porcine se compune dintr-o matca reproducatoare si produsii acesteia (purceii), care se supun ingrasarii.

Intr-un complex pentru porcine, fluxul tehnologic continuu se poate reprezenta schematic astfel:


monta – fatare – crestere - ingrasare

In functie de acest flux tehnologic se prevad: adaposturi pentru gestatie, fatare, cresterea tineretului porcin si pentru ingrasare.

Adaposturile pentru gestatie sunt constructii destinate scroafelor gestante, vierilor si tineretului porcin pentru reproductie. Pentru intretinere se folosesc boxe comune, adaposturile fiind proiectate cu padocuri exterioare. Boxele se amplaseaza pe un rand sau pe doua randuri, in functie de capacitatea complexului.

Adaposturile pentru fatare (maternitati) sunt constructii destinate scroafelor in timpul fatarii si a perioadei de alaptare. Adaposturile se proiecteaza cu boxe individuale dispuse pe doua randuri cu o alee centrala de serviciu. Boxele pot fi pentru o singura scroafa sau pentru doua scroafe cu purcei (fig.7.6).

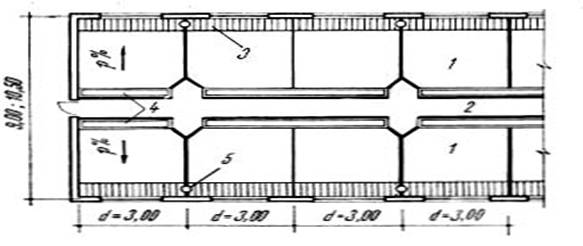

Adaposturile pentru cresterea tineretului sunt constructii in care sunt crescuti purceii proveniti din maternitati pana la varsta de 6570 zile si greutatea de circa 25 kg. Adaposturile sunt proiectate cu boxe comune amplasate pe doua randuri intre care se afla o alee centrala cu dubla destinatie: furajare si curatire (fig. 7.7).

Adaposturile pentru ingrasare sunt constructii in care se cresc porcii pana ajung la greutatea de 95120 kg. Ingrasatorii1e se proiecteaza cu boxe comune pentru circa 30 animale, amp1asarea boxelor fiind analoga cu cea din adaposturile pentru cresterea tineretului porcin; latimile adaposturilor sunt insa mai mari intrucat ingrasatorii1e permit utilizarea unui indice de iluminare mai scazut.

Furajarea porcinelor se face in troace, in hranitoare automate sau direct pe pardoseala.

Troacele pentru furajare se executa din beton armat, sclivisit la interior cu mortar de ciment. Lungimile lor se stabilesc in functie de lungimea frontului de furajare necesar diverselor categorii de porci.

 Hranitoarele automate care se folosesc pentru administrarea hranei uscate sau lichide sunt buncare metalice a caror lungime este dimensionata pentru a asigura frontul de furajare necesar tuturor animalelor din boxa.

Distribuirea furajelor uscate in adaposturi se face cu remorci cu autodescarcare, transportoare cu racleti sau cu melc, carucioare etc. In cazul furajarii cu hrana lichida distribuirea acestora de la bucatarie catre adaposturi si in interiorul lor se face prin retele de conducte care au prevazute robinete de descarcare in dreptul troacelor sau hranitoarelor.

Evacuarea dejectiilor din adaposturi se poate face mecanizat cu lopata mecanica, cu transportoare cu racleti, cu tractor cu lama de buldozer sau hidraulic. Folosirea mijloacelor mecanice la evacuarea gunoiului este posibila. in cazul in care zona de defecare este proiectata sub forma unor rigole (fig. 7.8).

Fig. 7.8 Evacuarea dejectiilor intr-un adapost de porci cu transportoare cu racleti: a-plan; b-sectiune longitudinala: 1-adapost; 2-rigola; 3-transportor cu racleti; .i-grup de actionare; 5-plan inclinat; 6-mijloc de transport.

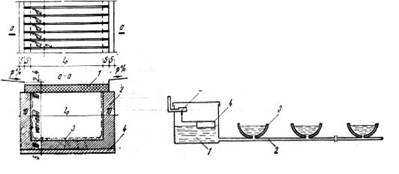

 Fig. 7.9 Canal pentru evacuarea
dejectiilor intr-un adapost pentru porcine:
1-gratar prefabricat din beton armat; 2-
canal din beton simplu sau armat; 3-
sc1ivisea1a de ciment;
4-beton de egalizare B25.
Fig. 7.10 Adapatori cu nivel constant
pentru purceii mici:
1-rezervor; 2-conducta; 3-cupa adapatorii;
.f-plutitor; 5-ventil.

Evacuarea hidrau1ica a dejectiilor se face din canale inchise sau acoperite cu gratare traforate (fig. 7.9) cu ajutorul unui jet de apa sub presiune provenit din descarcarea brusca a unui rezervor de 1 m3 amplasat la capatul adapostului.

Adaparea animalelor se face cu ajutorul adapatoarelor automate montate deasupra zonei de defecare; pentru purceii mici se folosesc adapatori cu nivel constant (fig. 7.10), iar pentru tineret, porci la ingrasat si scroafe, adapatoare cu supapa sub presiune. Inaltimea la care se monteaza adapatoarele variaza in functie de varsta animalelor (1530 cm).

1.3 Constructii avicole. In complexele sau fermele avicole adaposturile pot fi pentru pasari adulte sau pentru tineret, in functie de tipul unitatii: pentru tine-ret de reproductie si selectie, pentru gaini ouatoare sau pentru pui de carne.

Pentru intretinerea pasarilor se disting doua evolutii tehnologice cu influente determinante asupra constructiei: intretinere la pardoseala si intretinere in baterii.

Intretinerea la pardoseala presupune cresterea libera a pasarilor pe pardoseala prevazuta cu asternut permanent sau cu gratare. La intretinerea pe asternut permanent pardoseala se acopera cu un strat de 1020 cm din coji de floarea-soarelui, coceni etc., care se evacueaza la sfirsitu1 unei serii.

La intretinerea pe gratare, pardoseala se acopera cu gratare din sipci din lemn, material plastic sau cu plasa de sarma asezate deasupra nivelului pardoselii cu 3040 cm. Dejectiile cad prin interspatiile dintre gratare si sunt evacuate cu ajutorul transportoarelor cu racleti. In general, in halele de gaini intretinerea la pardoseala se face folosind pe o portiune pardoseala din gratare, iar pe cealalta asternut permanent (fig. 7.10). In acest sistem de intretinere, furajarea se face automat cu distribuitoare cu lant, care transporta furajele din buncarele asezate la capatul adapostului in jgheaburi1e amplasate in lungul halelor; adaparea se face cu adapatori cu clopot sau cu picurator. La halele de gaini ouatoare, ouale se colecteaza in cuibare dispuse etajat in lungul aleilor de circulatie.

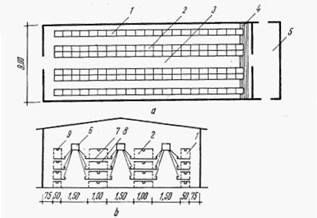

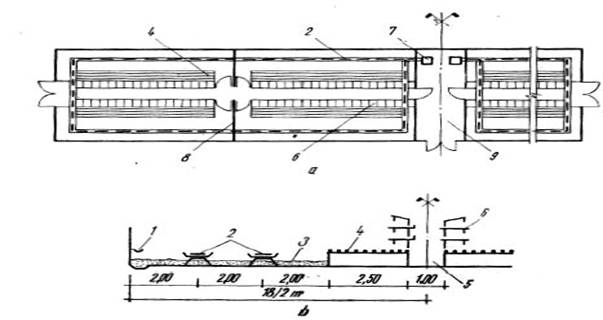

Fig. 7.11 Hala pentru gaini ouatoare intretinute in baterii: a-plan; b-sectiune transversala;:1-baterie simpla; 2-baterie dubla;3-culoar de serviciu; 4-canal colector pentru dejectii; 5-camera tampon; 6-buncar pentru alimentare cu hrana; 7-plasa de sarma; 8-placa de sticla; 9-adapatoare prin picurare.

Intretinerea in baterii consta in cresterea pasarilor in custi suprapuse grupate in baterii prevazute cu sisteme de hranire, adapare, evacuare a dejectiilor si colectare a oualelor. In acest caz dimensiunile halei sunt determinate de dimensiunile bateriilor; este indicat sa nu existe reazeme intermediare (ex. stalpi) care stanjenesc desfasurarea normala a procesului tehnologic.

2 Elemente De Constructii Pentru Cladirile Zootehnice

Elementele de inchidere (pardoseli, acoperisuri, pereti) destinate constructiilor zootehnice, prezinta o serie de elemente comune cu cele avand alte destinatii, dar si o serie de caracteristici proprii, specifice.

2.1. Pardoseli in constructii zootehnice. In adaposturile pentru animale, in afara de functiunea generala a pardoselilor de asigurare a unei suprafete de circulatie, apar si alte functiuni care permit delimitarea unor zone distincte cu cerinte diferentiate si anume: ¾ zone de circu1atie (culoare sau alei), care in functie de specia animalelor, de tehnologia de furajare

si de eliminare a dejectiilor pot suporta o circu1atie usoara (animale, carucioare etc.) sau grea (tractoare cu remorci, buldozere etc.); in aceasta zona se pun conditii de rezistenta la uzura si la incarcare a pardoselii, utilizandu-se in general pardoseli din beton de ciment;

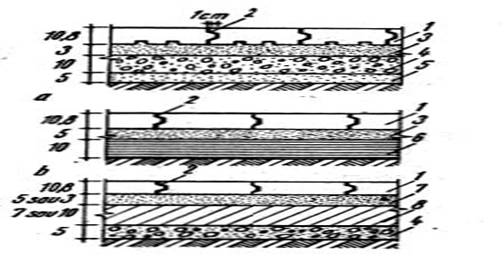

 ciment; 3-nisip afinat; 4-balast; 5-nlsip de egalizare; 6-argila compactata: 7-nisip afinat sau mortar de poza; 8-beton B100.

¾ zone destinate stabulatiei animalelor, denumite si paturi unde sunt precumpanitoare conditiile ce influenteaza starea de sanatate a animalelor (conditii termotehnice, de elasticitate, de rugozitate etc.);

¾ zone de depunere a dejectiilor, unde pardoselilor li se pun conditii de rezistenta la coroziune.

In constructiile zootehnice tipurile de pardoseli utilizate in diversele zone functionale sunt urmatoarele: ¾ in zonele de circulatie se utilizeaza de obicei pardoseli de beton cu grosimi de 1014 cm, in

functie de natura circulatiei; ¾ in zonele de depunere a dejectiilor se utilizeaza pardoseli impermeabi1e si rezistente la coroziune (ciment sclivisit, mastic bituminos, pardoseli din gratare);

¾ in zonele de odihna ale animalelor se intrebuinteaza pardoseli din mate-riale ceramice, cauciuc, materiale plastice, lemn si la anumite solutii tehnologice chiar beton argilos sau pardoseli din argila.

Pardoselile ceramice pot fi pardoseli din caramida sau din blocuri specia1e. Pardoselile din caramida au o rezistenta mica la uzura, pot fi usor distruse de animale, au absorbtie mare de apa; au insa o buna comportare sub aspectul asimilarii caldurii animale, nu sunt alunecoase sau rugoase si rezista bine la coroziune. Blocurile ceramice folosite la noi in tara sunt blocuri cu goluri si cu lamba si uluc (fig. 7.12), realizate din argila degresata 30% cu nisip, pentru a obtine pori mari care se preteaza bine la impregnare. Pentru a inchide porii la partea superioara in scopul protejarii de atacul bazelor folosite la dezinfectii si impiedicarii umezirii, blocurile se impregneaza cu materiale plastice (lac poliuretanic, rasini carbamidice) sau bitum in solutie de petrosin 30% sau spirt alb. Pardoseala se poate realiza in diverse variante constructive: pe strat-suport elastic (fig.7.13 a) sau pe strat-suport rigid (fig. 7.13 b). Forma blocurilor cu lamba si uluc, mareste rezistenta pardoselii, realizeaza o suprafata plana iar la adaposturile pentru porcine impiedica distrugerea de catre animale a acesteia.

Pardoselile din materiale plastice si cauciuc se executa sub forma. de placi (fig. 7.14), covoare sau mortare cu adaos de agregate elasto-plastice care raspund majoritatii conditiilor tehnice.

Pardoselile din gratare se folosesc in cazul evacuarii hidraulice a dejectii1or. Alcatuirea gratarelor este variata, ele putandu-se realiza din diverse materiale: lemn, beton armat, metal. Dimensiunile sectiunii gratarului depind de varsta, specia si greutatea animalelor precum si de: distanta dintre reazeme. La noi in tara se utilizeaza indeosebi gratare prefabricate din beton armat (fig. 7.15). Fata superioara a gratarului trebuie prelucrata ingrijit, cu muchiile rotunjite pentru a nu rani copitele animalelor; o solutie mai buna dar mai scumpa o constituie ap1icarea unui finisaj din cauciuc sau materiale plastice la partea superioara a gratarului.

Fig. 7.15 Gratar prefabricat din beton armat.

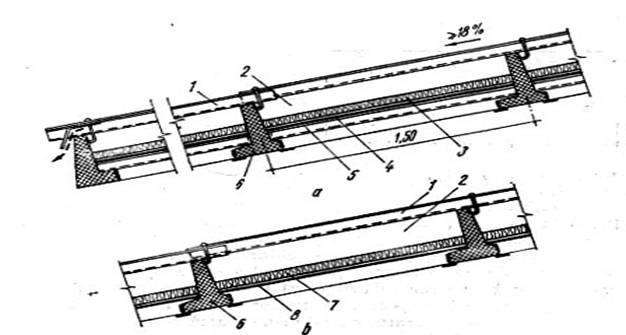

2.2 Acoperisuri la constructiile zootehnice. In cazul constructiilor zootehnice umiditatile relative interioare ridicate, precum si conditia de realizare a echilibrarii balantei termice prin considerarea caldurii cedate de animale impun acoperisurilor caracteristici specifice. Astfel, pentru a se realiza o balanta termica echilibrata se recomanda realizarea unui coeficient de transmisie termica:

Knec = 1 / R0 = 0,450,70      [W/m2 x K]

unde: Knec - este coeficientul de transmisie termica, in W/m2 x K; R0 -rezistenta termica globala, in m2 x K / W.

Solutiile sunt conditionate de comportarea corespunzatoare la umiditate prin evitarea aparitiei apei de condens la fata inferioara a acoperisurilor si evitarea sau limitarea formarii condensului in interiorul structurii acoperisu1ui. Aceste cerinte conduc la alcatuirea acoperisurilor in diverse solutii si anume: ¾ cu strat-suport continuu tip terasa, la care se prevad posibi1itati de eliminare a surplusului de

umiditate prin straturi sau canale de difuzie; ¾ in doua straturi, cu. strat de aer ventilat, solutii care sunt in specia1 indicate la constructiile zootehnice.

Spatiul ventilat poate avea un volum mare in cazul solutiilor traditionale cu pod sau la structurile cu inaltime mare de constructie a elementului principa1 de rezistenta (ferme din beton armat, ferme din lemn, structuri meta1ice cu ferme cu zabrele etc.), la care termoizolatia se aseaza la partea inferioara a fermelor sau panelor. Pentru constructiile folosite la unitatile zootehnice mari se prefera pentru eficienta functionala si economica solutiile cu spatiu redus de aer ventilat, realizat in conditiile acoperisurilor cu strat-suport discontinuu din elemente liniare sau a unor straturi-suport continue cu tavan suspendat. In figura 7.16 se prezinta un acoperis ventilat cu invelitoare din azbociment ondulat in doua variante, in functie de rigiditatea termoizolatiei: ¾ termoizolatiile elastice din pasla minera1a, polistiren sau din pudreta de cauciuc necesita un strat­suport continuu (fig. 7.16, a). In aceasta situatie, in alcatuirea acoperisu1ui se gasesc doua straturi de azbociment, unul cu functie de inve1itoare, cela1alt ca strat-suport al termoizolatiei. Pentru rezemarea stratu1ui-suport al termoizolatiei partea prefabricata din beton armat are forma de T intors. Prezenta azbocimentului la fata interioara este o solutie corespunzatoare, acesta fiind un material rezistent la agresivitati si cu buna comportare igienico-veterinara;

¾ in cazul in care izolatia termica este suficient de rigida pentru a fi auto-portanta pe distanta dintre pane (de exemplu, pasla minerala armata), azbocimentul se foloseste numai ca invelitoare (fig. 7.16, b).

In alcatuiri similare se pot utiliza si materiale plastice sub forma de foi ondulate sau cutate (po1iesteri armati cu fibre de sticla) care prezinta suprafete interioare igienice.

Se pot adopta solutii cu panouri usoare aerate, rezemate pe panele acoperisului, panouri alcatuite din azbociment plan, placi fibrolemnoase dure, aluminiu. In acest caz invelitoarea este alcatuita. din materiale bituminoase sau folii de aluminiu, care permit realizarea unor pante mici, element important la cladirile cu latime mare (cladiri comasate), in vederea obtinerii unui volum construit optim pe cap de animal.

2.3 Pereti la constructiile zootehnice. Spre deosebire de acoperisuri, peretii constructiilor zootehnice sunt mai putin afectati de efectul umiditatii si au un aport mai mic la pierderi1e generale de caldura. Coeficientul de transmisie termica se recomanda sa aiba cel putin valoarea: Knec = 0,70,9 W/m2 x K. De asemenea, o indicatie generala se refera la structurile din mai multe straturi la care permeabi1itatea la vapori a straturilor componente trebuie sa creasca de la interior la exterior, stratu1 cu permeabilitatea cea mai mica fiind prevazut la interior (bariera de vapori).

Peretii din caramida plina, masivi si omogeni, cu o inertie termica mare si permeabili la vapori reprezinta o solutie traditionala experimentata, dar pentru a atinge valorile recomandabile pentru coeficientul de transmisie termica, rezulta foarte grosi. Zidaria de caramida necesita de asemenea manopera multa si ca1ificata, astfel incat au fost cautate a1te solutii care ca corespunda conditiilor specifice constructiilor zootehnice. Zidaria sub forma de pereti portanti sau autoportanti continua sa fie folosita, in solutii imbunatatite, uti1izindu-se fie zidarii mixte, avand introduse in grosimea lor materiale cu eficacitate termica ridicata, fie zidarii din blocuri din beton usor. Pentru constructiile la care problemele higrotermice sunt mai complexe (porcine) se utilizeaza zidaria de caramida eficienta cu izolatie termica din polistiren (fig. 7.17). In structura peretu1ui se prevede un strat de aer ventilat legat cu exteriorul prin introducerea in fatada a unor caramizi GVP pe muchie, cu canale orizonta1e, netencuite.

Zidariile din beton usor cu agregate de granulit, zgura, scorie bazaltica etc. se pot realiza din blocuri sau turnate in cofraje. Un alt material eficient termic i1 constituie blocuri1e din B.C.A. Peretii din beton usor, in conditiile de umiditate foarte ridicata a constructii1or zootehnice, se prevad la interior cu bariere de vapori protejate cu placaj din zidarie de caramida plina (fig. 7.18).

Peretii prefabricati corespund tendintei de industrializare a constructiilor zootehnice si pot fi rea1izati sub forma de fasii sau panouri din betoane grele sau usoare. Panourile, respectiv fisii1e din betoane grele se rea1izeaza in trei straturi, avand straturile marginale din beton greu si un strat interior termoizolant realizat dintr-un materia1 eficient termic sau dintr-un strat de aer.

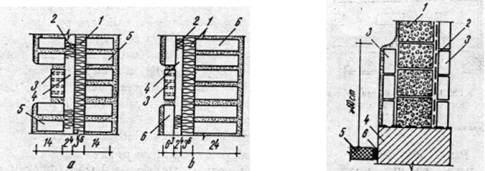

Fig. 7.17 Zidarie mixta cu termoizolatie

 Fig. 7.18 Protectia zidariei din blocuri de B.C.A.:

suplimentara din polistiren expandat:

a-din caramida eficienta; b-din caramida plina

1-blocuri B.C.A.; 2-bariera de vapori;

 3-placaj

din zidarie

1-termoizolatie suplimentara din polistiren

 plina asezata pe muchie;4-fundatie din beton s

implu

expandat; 2-distantiere din polistiren expandat;

5-trotuar prefabricat; 6-dop de bitum

3-caramida cu goluri asezata pe muchie pentru

ventilarea stratului de aer spre exterior; 4-spatiu

de aer ventilat; 5-caramida eficienta; 6-caramida plina

3 Instalatii Folosite La Constructiile Zootehnice

Instalatiile si utilitatile din complexele zootehnice asigura ventilarea, alimentarea cu apa, cu energie electrica si caldura, evacuarea dejectiilor si in anumite cazuri, transportul hranei in adaposturi.

3.1 Ventilatia constructiilor zootehnice. Asigurarea schimbului de aer pentru eliminarea surplusului de umiditate, caldura si bioxid de carbon din adaposturi se face prin venti1atie naturala sau mecanica.

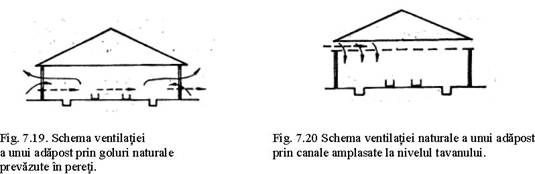

Ventilatia naturala se produce datorita diferentei de temperatura a aerului din interiorul adapostului si a celui exterior, precum si datorita actiunii vantului. In cazul venti1atiei natura1e, schimbul de aer se realizeaza prin deschideri reglabile care pot fi goluri in pereti, goluri la nivelul tavanului sau cosuri de ventilatie.

Golurile in pereti (ferestre, fante etc.) servesc atat pentru admisia cat si pentru evacuarea aerului (fig. 7.19); eficienta acestei ventilatii este redusa pe latimea constructiei si solutia prezinta dezavantaje de ordin igienico-sanitar, intrucat aerul rece cade asupra animalelor.

Ventilatia amenajata la nivelul tavanului se realizeaza cu ajutorul unor canale amplasate deasupra, dedesubt sau in grosimea acestuia care parcurg transversal incaperea (fig.7.20) si care sunt prevazute cu guri pentru distribuirea aeru1ui.

Ventilatia cu cosuri de tiraj este cea mai utilizata si eficienta forma de ventilatie naturala, efectul ei fiind cu atat mai mare cu cit este mai mare inaltimea utila de tiraj si mai pronuntata diferenta dintre temperatura aerului exterior si cel interior.

Ventilatia mecanica asigura schimbul de aer cu ajutorul unor insta1atii actionate mecanic. Aceasta elimina inconvenientele ventilatiei naturale functionand indiferent de starea timpului, avand posibilitatea de control si reglaj, precum si posibi1itatea antrenarii bioxidului de carbon si a altor gaze nocive grele acumulate la partea inferioara a incaperi1or.

In functie de modul de organizare a circulatiei aerului instalatiile de ventilatie mecanica pot fi:

¾ cu refularea aerului viciat (in depresiune), in care caz evacuarea aerului se face fortat prin ventilatoare asezate pe acoperis, iar admisia aerului proaspat se face liber prin ferestre sau prin fante cu ja1uzele reglabile (fig. 7.21);

¾ instalatii cu aspiratia aerului proaspat introdus fortat prin ventilatoare (in suprapresiune); ventilatoarele se amplaseaza pe peretii longitudinali, iar evacuarea se face prin cosuri de tiraj (fig. 7.22).

Numarul ventilatoarelor si marimea golurilor de. admisie si evacuare se calculeaza in functie de schimburile de aer ce trebuie realizate pentru obtinerea microclimatului corespunzator, atat in conditii de iarna cat si de vara.

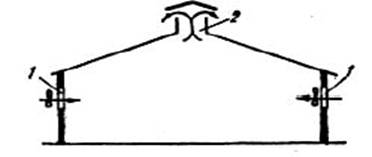

Fig. 7.21 Schema ventilatiei mecanice a unui adapost cu functionare in depresiune: a-schema adapost; b-detaliu de fanta pentru admisia aerului amplasata la partea inferioara a ferestrei; c-detaliu de fanta pentru admisia aerului amplasata la nivelul trotuarului: 1-ventilator amplasat pe acoperis pentru evacuarea aerului.

3.2. Instalatii de incalzire. In cazul unor conditii de microclimat mai pretentioase (de exemp1u, in maternitati si in adaposturile pentru tineret porcin, in cresele de tineret taurin, in halele de pasari) sunt necesare instalatii de incalzire.

Sistemul cel mai utilizat de incalzire consta din introducerea de aer cald in adaposturi prin canale de distributie. Aerul se incalzeste in baterii incalzitoare, iar refularea in adaposturi se face cu ajutorul ventilatoarelor (fig.7.23). In cazul in care din considerente tehnologice ha1a este divizata in compartimente (fig.7.24), introducerea de aer cald se face in fiecare compartiment, iar instalatia poate functiona independent. Mai rar, incalzirea adaposturilor se face cu corpuri incalzitoare (radiatoare sau serpentine cu apa calda sau abur de joasa presiune).

 In afara de incalzirea genera1a, in anumite cazuri apare necesitatea unei incalziri locale electrice sau cu lampi de raze infrarosii (de exemplu, la puii mici sau in boxele purceilor din maternitati).

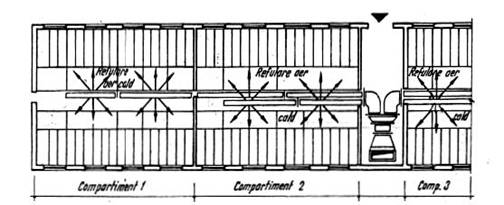

Fig. 7.23 Sistemul de incalzire a adaposturilor cu aer cald:
1-priza de aer curat; 2-manson elastic; 3-ventilator;4-baterie incalzitoare; 5-canal
de distributie a aerului cald

3.3 Instalatii electrice. In constructiile zootehnice instalatiile electrice asigura iluminarea; uneori sunt necesare si instalatii de forta. Iluminarea poate fi genera1a, locala (in zonele de hranire, adapare sau de activitate a oamenilor) sau tehnologica. Instalatiile electrice de forta sunt necesare pentru mecanizarea lucrarilor de furajare, de evacuare a dejectiilor, de ventilatie mecanica, precum si pentru incalzire electrica. Instalatiile electrice utilizate sunt instalatii obisnuite la care se iau masuri speciale, intrucat mediul ambiant este umed si cu actiune corosiva; astfel, se prevad armaturi impermeabile la blocuri, conductoare de aluminiu, intrerupatoare etanse.

2.4 Alimentarea cu apa. Consumul de apa dintr-un complex zootehnic se stabileste luand in considerare: apa necesara adaparii animalelor, apa folosita pentru prepararea hranei lichide, apa utilizata pentru spalarea adaposturilor si transportul dejectiilor, apa de baut si spalat pentru personalul care deserveste complexul, rezerva necesara pentru stingerea incendiilor si cea necesara in cazul intreruperii functionarii instalatiei.

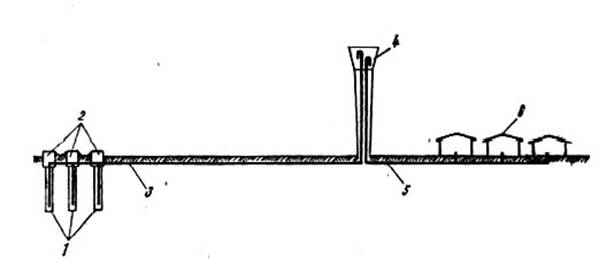

Instalatia exterioara de alimentare cu apa se compune in mod obisnuit din surse de apa, conducte de aductiune si constructii pentru inmagazinarea apei. Sursa de apa poate fi reprezentata. prin captari din panza de apa subterana destinate exclusiv complexului sau prin racordul la o sursa de apa existenta, atunci cand se poate asigura debitul necesar.

In mod frecvent se folosesc captari proprii avand in vedere cantitatile relativ mari necesare ca si amplasarea oarecum izolata. In acest caz se fac in prealabil foraje de exploatare ca si studii hidrologice privind asigurarea debitului si calitatile apei, ce pot fi hotaratoare in alegerea amplasamentului. De la sursa apa este transportata prin conducte de aductiune la complex unde se inmagazineaza in castele de apa sau in rezervoare ingropate, prevazute cu statii de hidrofor (fig.7.25).

2.5 Canalizarea in complexele zootehnice. Solutii1e de canalizare in complexele zootehnice depind de modul de evacuare a dejectiilor.

Cand colectarea dejectiilor se face fara antrenare cu apa (la taurine sau la pasari) dejectiile se depoziteaza in vederea fermentarii pentru a fi utilizate apoi ca ingrasaminte. Dejectiile lichide se colecteaza prin rigolele din adaposturi si apoi prin conducte subterane in fose situate in exterioru1 constructii1or care se golesc periodic prin vidanjare sau pompare, dejectii1e fiind transportate pe terenurile agricole sau pe p1atforme1e de gunoi.

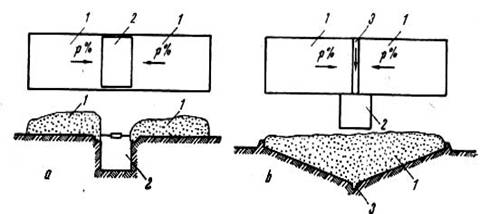

Dejectiile solide se depoziteaza in vederea fermentarii pe platforme de gunoi care pot fi supraterane sau in sapatura (fig. 7.26).

In cazul evacuarii hidraulice a dejectiilor se executa o canalizare exterioara alcatuita dintr-o retea de conducte in incinta (sau canale deschise), o conducta principala si o statie de epurare si deversare a apelor uzate, care se amplaseaza la minimum 300 m de complex si minimum 1 500 m de centrele populate.
