Materiale utilizate
Clasa minima a betonului utilizat in peretii structurali va fi Bc 15.
La cladirile cu inaltimi mari (cu mai mult de 10 niveluri) se recomanda utilizarea unor betoane de clasa superioara Bc 30 . . . Bc 40, in special la nivelurile inferioare.
Pentru armarea peretilor structurali se utilizeaza :
-bare din otel beton (PC 60, PC 52, OB 37);
-sarma trasa mata (STNB) sub forma de plase sudate produse in industrie.
Grosimea minima a
inimilor si talpilor peretilor structurali va indeplini conditiile: b 150 mm si b
.
Se recomanda ca la cladirile situate in zonele seismice de calcul A-D cu pereti structurali rari sau/si cu mai mult de 6 niveluri, peretii sa fie prevazuti la extremitati cu bulbi sau talpi.
La dimensionarea sectiunii bulbilor se vor respecta: hp 250 mm si bp 2b
Se considera talpi, lamelele cu grosimea minima de
150 mm si lungimea de cel putin
dispuse transversal.
|
Se va evita amplasarea golurilor pentru usi sau ferestre in apropierea capetelor libere ale peretilor structurali. Se recomanda ca distanta de la extremitatile peretelui structural pana la marginea primului gol sa fie mai mare de 1200 mm (fig. 7.1). In cazurile cand aceasta conditie nu poate fi
respectata, montantul de capat va fi prevazut cu bulb sau talpa formata
dintr-un perete perpendicular pe acesta, dimensiunea bp a talpii
urmand sa respecte conditia La peretii avand goluri decalate pe verticala (fig. 7.2), se recomanda ca plinul dintre golurile la doua niveluri succesive sa fie de minimum 600 mm lungime. Se admite inglobarea in peretii structurali a tuburilor de instalatii electrice, respectand conditia ca in aceeasi sectiune transversala a peretelui sa nu se afle mai mult de un tub, iar distanta minima intre doua tuburi sa fie 200 mm. Tuburile vor avea diametrul de maximum 1/8 din grosimea peretelui si se vor poza intre cele doua plase de armare curenta. |
Fig.7.1
Fig.7.2 |
Armarea peretilor Prevederi generale
Armaturile peretilor structurali se clasifica in:
a) armaturi de rezistenta, a caror necesitate si dimensionare rezulta din calculul la eforturile din actiunea incarcarilor verticale si orizontale.In aceasta categorie intra:
armaturi longitudinale (verticale) cu aport in capacitatea de rezistenta la incovoiere;
armaturi transversale (orizontale) cu rol in preluarea fortelor taietoare; la peretii scurti si armaturile longitudinale contribuie la capacitatea de rezistenta la forte taietoare;
armaturi longitudinale de conectare in lungul rosturilor de turnare;
armaturi de confinare a betonului din zona comprimata;
armaturi transversale pentru evitarea flambajului armaturilor longitudinale comprimate.
b) armaturi constructive, a caror necesitate nu se stabileste de regula prin calcul, prevederea lor fiind determinata de acoperirea unor solicitari neevidentiate in calcule curente (cum sunt cele produse de contractia betonului, variatiile de temperatura, cele datorate redistributiilor in timp ale solicitarilor datorita deformatiilor de curgere lenta a betonului, etc.) si confirmata de comportarea in exploatare a cladirilor.

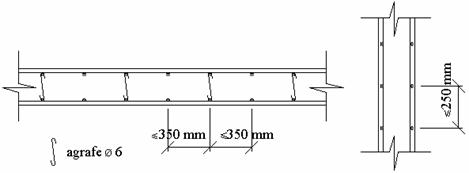

In cazul armarii cu plase formate din bare independente, fara sudura, barele orizontale se vor dispune spre fata exterioara a peretelui (fig. 7.3).
Diametrul minim al armaturilor este 12 mm.

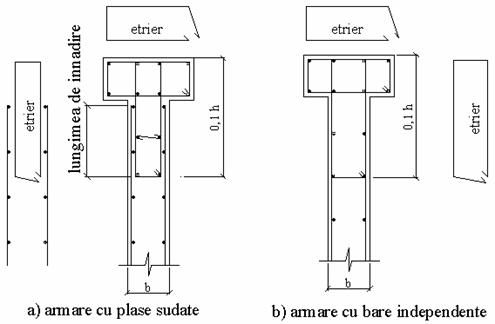

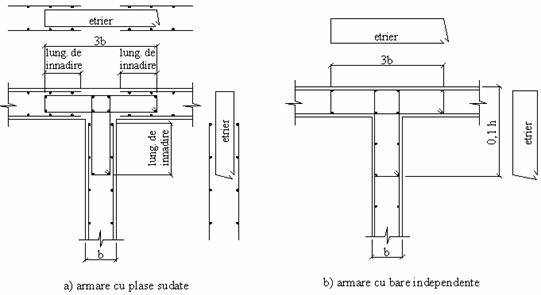

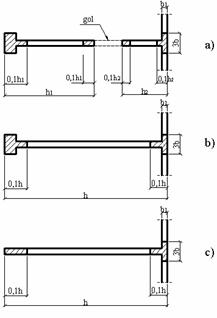

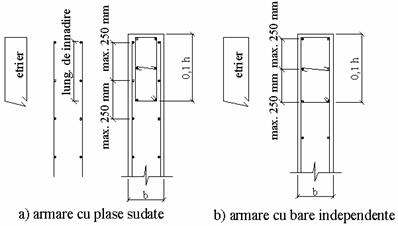

Armarea locala va respecta, de regula, din punct de vedere a distributiei si numarului minim de bare, detaliile din fig. 7.7 ; 7.8 si 7.9.
|
Fig.7.6 |
Fig.7.7 |
|
|
|
|
Fig.7.9 |
|

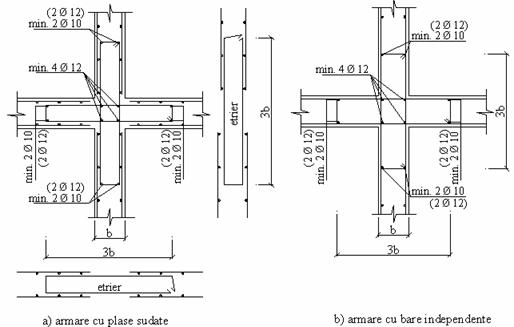

Armarea intersectiilor de pereti structurali.
Intersectiile interioare cu dimensiunile precizate in fig. 7.10 se armeaza cu carcase cu 2 etrieri in cruce, care fac legatura cu armarea orizontala a peretilor.
Distanta maxima intre etrieri: 200 mm.
Armarea verticala minima a zonelor in intersectie: 12f
Fig.7.10
Armarea grinzilor de cuplare

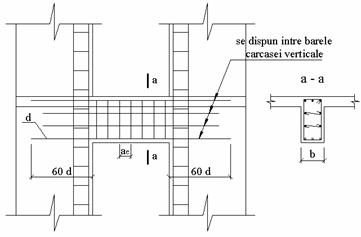

In sistemul de armare cu bare longitudinale si etrieri verticali, armarea unei grinzi de cuplare este formata din:
a) Bare longitudinale rezultate din dimensionarea la moment incovoietor, dispuse la partea superioara si inferioara a sectiunii.
Diametrul minim al barelor: f 12 mm. Marcile de otel recomandate: PC 52, PC 60.
b) Bare longitudinale intermediare dispuse pe fetele laterale cu diametrul minim f 12 mm.
c) Etrierii vor avea diametrul minim: f 6 mm.
Fig.7.11

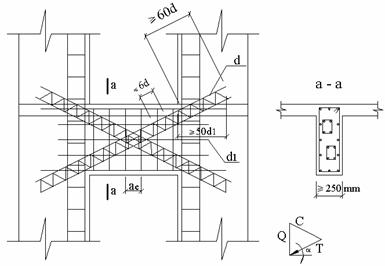

Grinzile de cuplare cu armaturi principale inclinate incrucisate
Armaturile inclinate se asambleaza sub forma de carcase cu cate cel putin 4 bare. Lungimea de ancorare a barelor inclinate va fi minimum 60d.
Armarea transversala se poate realiza cu etrieri sau cu freta continua.
Fig.7.12
|
