Predimensionarea elementelor structurale:

Predimensionarea planseului pe criterii de rigiditate:



Predimensionarea grinzior pe criteria de rigiditate:

Rezulta grinzii: 50x25 si 40x25.

Predimensionarea stalpilor pe criteria de rezistenta:

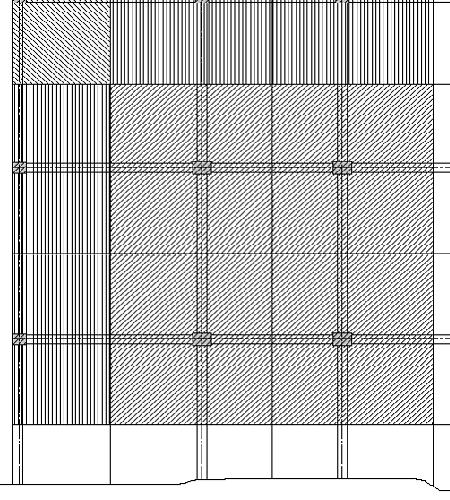

Aria aferenta stalpilor:

Arii aferente in m2:

20,67

10,335

5,1675

unde n<0.4 pt stalp central; n<0.35 pt stalp marginal si n<0.3 pt stalp de colt.

Stalpi

Incarcari

central

perimetral

colt

zapada

51,67

25,83

12,91

utila

124,02

62,01

31,00

finisaje

33,07

16,53

8,26

perete pe L

57,55

115,10

62,24

perete pe l

42,63

21,31

47,50

planseu

201,53

100,76

50,38

grinda pe L

33,99

33,99

16,99

grinda pe l

17,71

9,11

9,11

stalp pe L

36,84

27,63

27,63

atic

14,57

12,65

total(KN)

599,032

426,877

278,714

n=

0,3565

0,3387

0,2212

<0,40

<0,35

<0,30

Dim stalp





central

0,4

0,4

marginal

0,4

0,3

colt

0,4

0,3

Dimensionarea elementelor structurale:

Calculul momentelor din planseu si dimensionarea armaturii.

Determinarea momentelor din plansee se face conform STAS 10107/2-92.

Sunt folosite 2 scheme de calcul:

-schema 1: q1=n*g+n*p/2 ; ochiurile de placa se calculeaza cu schema lor.

-schema 2: q2=n*p/2 ; pt momente in camp se utilizeaza schema planseului simplu rezemat pe toate laturile si pt momentele in reazem se utilizeaza schema planseului simplu rezemat in 3 parti si incastrat in reazemul de calcul.

- n este coeficint din gruparea fundamentala

pt incarcari permante n=1.35

pt incarcari variabile n=1.5

utila

3

[kN/m2]

finisaje

0,8

[kN/m2]

h pl

0,13

m

q1

7,7175

[kN/m2]

q2

2,25

[kN/m2]

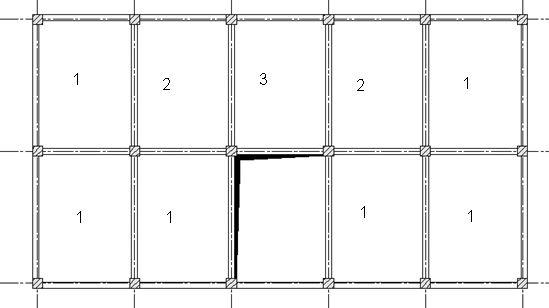

Tipuri de ochiuri de placa pt schema 1 de calcul.

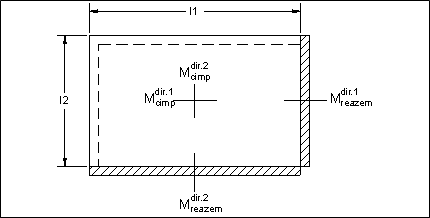

-tipul 1: incastrat pe 2 laturi simplu rezemat pe 2 laturi (colt).

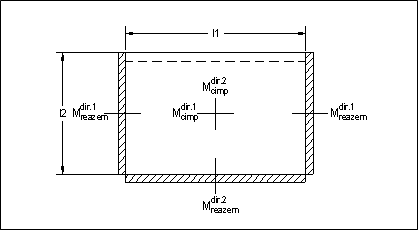

-tipul 2: incastrat pe 3 laturi rezemat pe o latura.

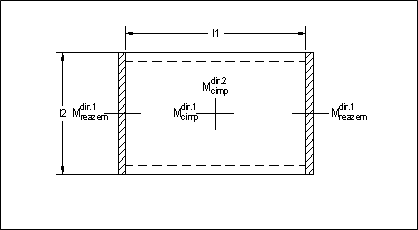

-tipul 3: incastrat pe 2 laturi simplu rezemat pe 2.

Laturile ochiurilor de placa: 5.3m si 3.9m.

Tipul 1:

M s1

M s2

M final

(KNm)

(KNm)

(KNm)

a41

0,0397

Mdir 1cimp

4,660

a11

0,063

Mdir 1cimp

2,166

Mdir 1cimp

6,826

a43

0,0111

Mdir 2cimp

2,406

a12

0,017

Mdir 2cimp

1,087

Mdir 2cimp

3,493

a44

0,0971

Mdir 1r

11,398

a24

0,059

Mdir 1reaz

3,735

Mdir 1reaz

15,133

a45

0,0432

Mdir 2r

9,365

a24

0,106

Mdir 1reaz

3,631

Mdir 1reaz

12,996

b

ho

Rc

Ra

m

x

Aanec

(m)

(m)

(N/mm2)

(N/mm2)

(mm2)

1

0,11

12,5

300




0,045133

0,0462

212

1

0,11

12,5

300

0,023097

0,02337

107

1

0,11

12,5

300

0,100054

0,1011

469

1

0,11

12,5

300

0,085925

0,089972

412

Tipul 2:

M

M s2

M final

(KNm)

(KNm)

(KNm)

51

0,0346

Mdir 1cimp

4,061

a11

0,0633

Mdir 1cimp

2,166

Mdir 1cimp

6,228

52

0,0077

Mdir 2cimp

1,669

a12

0,0172

Mdir 2cimp

1,087

Mdir 2cimp

2,756

53

0,078

Mdir 1r

9,156

a24

0,0591

Mdir 1reaz

3,735

Mdir 1reaz

12,891

54

0,031

Mdir 2r

6,720

a24

0,1061

Mdir 2reaz

3,631

Mdir 1reaz

10,351

b

ho

Rc

Ra

m

x

Aanec

(m)

(m)

(N/mm2)

(N/mm2)

(mm2)

1

0,11

12,5

300

0,041175

0,04206

193

1

0,11

12,5

300

0,018224

0,018393

84

1

0,11

12,5

300

0,085231

0,08921

409

1

0,11

12,5

300

0,068439

0,070956

325

Tipul 3:

M

M s2

M final

(KNm)

(KNm)

(KNm)

31

0,037

Mdir 1cimp

4,343

a11

0,0633

Mdir 1cimp

2,166

Mdir 1cimp

6,509

33

0,0073

Mdir 2cimp

1,583

a12

0,0172

Mdir 2cimp

1,087

Mdir 2cimp

2,670

34

0,0805

Mdir 1r

9,449

a24

0,107

Mdir 1reaz

3,662

Mdir 1reaz

13,111

b

ho

Rc

Ra

m

x

Aanec

(m)

(m)

(N/mm2)

(N/mm2)

(mm2)

1

0,11

12,5

300

0,043038

0,044006

202

1

0,11

12,5

300

0,01765

0,017809

82

1

0,11

12,5

300

0,086685

0,090808

416

Pt calculul momentelor se folosesc formulele din STAS. Pt calculul ariilor de armatura se

folosesc formulele:

Se aleg armaturi in camp 6Φ8 PC52; in reazem se aleg 6Φ10 PC52; armatura de repartitie 3Φ6 OB37. Calaretii se dispun la l/4=1m. Pe reazeleme marginale se vor dispune calaretii

5Φ8 PC52. Ciocurile armaturilo vor avea lungimea=10cm. Acoperirea cu beton este de 1cm.
