Sa se intocmeasca proiectul structurii de rezistenta in solutia cadre din beton armat monolit pentru o constructie etajata cu destinatie de birouri sau locunte. Inchiderile laterale se vor realiza din zidarie de b.c.a. Structura va cuprinde un singur tronson.

DATE DE TEMA

Regimul de inaltime: S+P+6E

Zona seismica: E

Deschiderile: - L₁= 4.90 m

- L₂= 3.60 m

Traveile: - t₁= 4.20 m

- t₂= 3.60 m

Inaltimile de nivel: - H_s= 2.80 m

- H_p= 3.30 m

- H_e= 3.00 m

Incarcari: - utila: 1.50 KN/m²

- zapada: 2.00 KN/m²

- utila din pereti despartitori: 1.00 KN/m²

- greutate proprie pardoseala: 2.00 KN/m²

- greutate termoizolatie terasa: 3.00 KN/m²

Presiunea admisibila la nivelul terenului de fundare este: 3.00 daN/cm²

Se lucreaza cu beton BC20 otel PC52 si OB37

Evaluare incarcarilor se face pentru un cadru transversal central si un cadru transversal merginal.

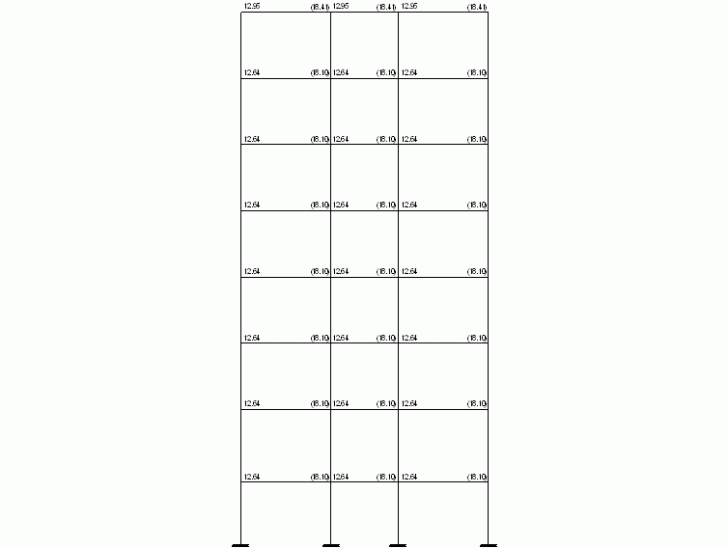

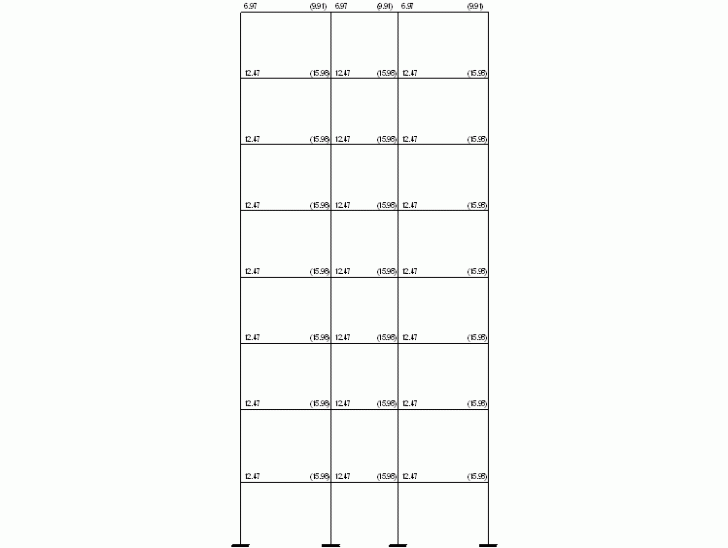

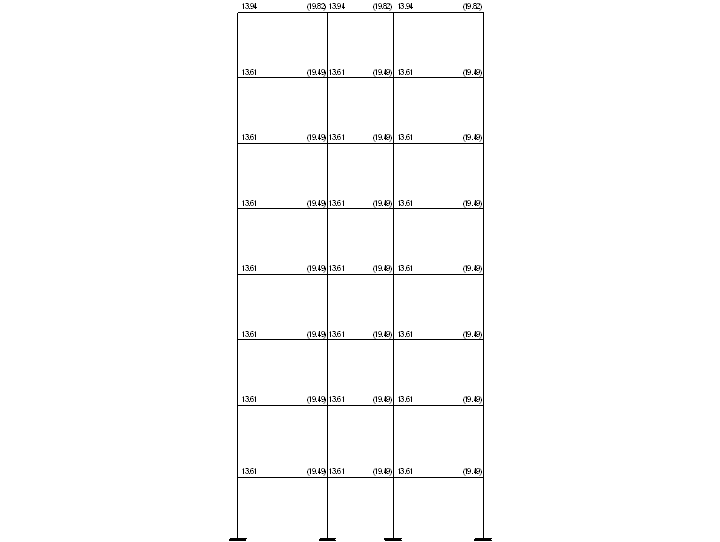

CADRUL TRANSVERSAL CENTRAL

1) Evaluarea incarcarilor si determinarea fortelor axiale in stalpi

Stalpul 1 este considerat stalpul marginal

Stalpul 2 este considerat stalpul central

Aria aferenta stalpului 1: A₁= t₁*L₁/2=4.20*4.90/2= 10.29 m²

Aria aferenta stalpului 2: A₂= t₁*(L₁/2+L₂/2)=4.20*(4.90/23.60/2)= 17.85 m²

STALPUL 1

Determinarea fortei axiale in stalpul 1, la nivelul ultimului etaj:

- Pentru grinzile transversale se considera dimensiunile: h= 600 mm

b= 250 mm

- Pentru grinzile longitudinale se considera dimensiunile: h= 500 mm

b= 200 mm

- In predimensionare se pleaca cu o gosime de stalp de 500 mm

- Incarcarile sunt date de:

- zapada: 0.4*g_z*A₁=0.4*2.00*10.29= 8.23 KN

- termoizolatie: g_t*A₁=3.00*10.29= 30.87 KN

- greutate proprie stalp: 0.5*0.5*H_e/2*25= 9.37 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate proprie atic: 0.3*0.8*t₁*10= 10.08 KN

- greutate inchidere: 0.7*t₁*H_e/2*0.15*10=0.7*4.20*3.00/2*0.15*10= 6.62 KN

Total= 118.30 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul etajului 5

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t1*H_e*0.15*10=0.7*4.20*3.00*0.15*10= 13.23 KN

- incarcare de la etajul 6: 118.30 KN

Total= 240.46 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul etajului 4

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t₁*H_e*0.15*10=0.7*4.20*3.00*0.15*10= 13.23 KN

- incarcare de la etajul 5: 240.46 KN

Total= 362.61 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul etajului 3

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t₁*H_e*0.15*10=0.7*4.20*3.00*0.15*10= 13.23 KN

- incarcare de la etajul 4: 362.61 KN

Total= 484.76 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul etajului 2

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t₁*H_e*0.15*10=0.7*4.20*3.00*0.15*10= 13.23 KN

- incarcare de la etajul 3: 484.76 KN

Total= 606.92 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul etajului 1

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t₁*H_e*0.15*10=0.7*4.20*3.00*0.15*10= 13.23 KN

- incarcare de la etajul 2: 606.92 KN

Total= 729.07 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul parterului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*(H_e/2+H_p/2)*25= 19.69 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere:0.7*t₁*(H_e/2+H_p/2)*0.15*10=0.7*4.2*3.1*0.15*10=13.89KN

- incarcare de la etajul 1: 729.07 KN

Total= 852.83 KN - forta axiala

Determinarea fortei axiale in stalpul 1, la nivelul subsolului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₁=0.4*1.50*10.29= 6.17 KN

- utila din pereti despartitori: g_p*A₁=1.00*10.29= 10.29 KN

- pardoseala: 2.00*A₁=20.58 KN

- greutate proprie stalp: 0.5*0.5*(H_p/2+H_s)*25= 27.81 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₁*25= 33.44 KN

- greutate inchidere: 0.7*t₁*H_p/2*0.15*10=0.7*4.20*3.30/2*0.15*10= 7.28 KN

- incarcare de la parter: 852.83 KN

Total= 978.09 KN - forta axiala

STALPUL 2

Determinarea fortei axiale in stalpul 2, la nivelul ultimului etaj:

- In predimensionare se pleaca cu o gosime de stalp de 600 mm

- Incarcarile sunt date de:

- zapada: 0.4*g_z*A₂=0.4*2.00*17.85= 14.28 KN

- termoizolatie: g_t*A₂=3.00*17.85= 53.55 KN

- greutate proprie stalp: 0.6*0.6*H_e/2*25= 13.50 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

Total= 165.78 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul etajului 5

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*H_e*25= 27.00 KN

- greutate proprie grinda transversla: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 6: 165.78 KN

Total= 341.49 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul etajului 4

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*H_e*25= 27.00 KN

- greutate proprie grinda transversla: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 5: 341.49 KN

Total= 517.20 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul etajului 3

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*H_e*25= 27.00 KN

- greutate proprie grinda transversla: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 4: 517.20 KN

Total= 692.91 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul etajului 2

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*H_e*25= 27.00 KN

- greutate proprie grinda transversla: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 3: 692.91 KN

Total= 868.62 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul etajului 1

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*H_e*25= 27.00 KN

- greutate proprie grinda transversla: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 2: 868.62 KN

Total= 1044.33 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul parterului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*(H_e/2+H_p/2)*25= 28.35 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁+L₂)/2*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la etajul 1: 1044.33 KN

Total= 1221.39 KN - forta axiala

Determinarea fortei axiale in stalpul 2, la nivelul subsolului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₂=0.4*1.50*17.85= 10.71 KN

- utila din pereti despartitori: g_p*A₂=1.00*17.85= 17.85 KN

- pardoseala: 2.00*A₂=35.70 KN

- greutate proprie stalp: 0.6*0.6*(H_p/2+H_s)*25= 40.05 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁+L₂)/2*25= 18.37 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁*25= 10.50 KN

- greutate proprie placa: 0.13*A₂*25= 58.01 KN

- incarcare de la parter: 1221.39 KN

Total= 1412.59 KN - forta axiala

Determinarea sectiunilor stalpilor la fiecare nivel

Se face cu formula A_nec=N Δ*R_c), unde Δ=0.3 pentru stalpi marginali

Δ=0.35 pentru stalpi centrali

STALPUL 1

La etajul 6:

- A_nec=N/(Δ*R_c)=118.30/(0.3*10.5)= 37556.19 mm²

=> b_nec= 193.79 mm² => b_ef= 200.00 mm²

La etajul 5:

- A_nec=N/(Δ*R_c)=240.46/(0.3*10.5)= 76335.24 mm²

=> b_nec= 276.29 mm² => b_ef= 300.00 mm²

La etajul 4:

- A_nec=N/(Δ*R_c)=362.61/(0.3*10.5)= 115114.29 mm²

=> b_nec= 339.28 mm² => b_ef= 350.00 mm²

La etajul 3:

- A_nec=N/(Δ*R_c)=484.76/(0.3*10.5)= 153893.33 mm²

=> b_nec= 392.29 mm² => b_ef= 400.00 mm²

La etajul 2:

- A_nec=N/(Δ*R_c)=606.92/(0.3*10.5)= 192672.38 mm²

=> b_nec= 438.94 mm² => b_ef= 450.00 mm²

La etajul 1:

- A_nec=N/(Δ*R_c)=729.07/(0.3*10.5)= 231451.43 mm²

=> b_nec= 481.09 mm² => b_ef= 500.00 mm²

La parter:

- A_nec=N/(Δ*R_c)=852.83/(0.3*10.5)= 270738.10 mm²

=> b_nec= 520.32 mm² => b_ef= 550.00 mm²

La subsol:

- A_nec=N/(Δ*R_c)=978.09/(0.3*10.5)= 310504.13 mm²

=> b_nec= 557.23 mm² => b_ef= 600.00 mm²

In final se considera pentru stalpul 1 o singura sectiune: 600x600 mm²

STALPUL 2

La etajul 6:

- A_nec=N Δ*R_c)=165.78/(0.35*10.5)= 45110.20 mm²

=> b_nec= 212.39 mm² => b_ef= 250.00 mm²

La etajul 5:

- A_nec=N/(Δ*R_c)=341.49/(0.35*10.5)= 92922.45 mm²

=> b_nec= 304.83 mm² => b_ef= 350.00 mm²

La etajul 4:

- A_nec=N/(Δ*R_c)=517.20/(0.35*10.5)= 140734.69 mm²

=> b_nec= 375.15 mm² => b_ef= 400.00 mm²

La etajul 3:

- A_nec=N/(Δ*R_c)=692.91/(0.35*10.5)= 188546.94 mm²

=> b_nec= 434.22 mm² => b_ef= 450.00 mm²

La etajul 2:

- A_nec=N/(Δ*R_c)=868.62/(0.35*10.5)= 236359.18 mm²

=> b_nec= 486.17 mm² => b_ef= 500.00 mm²

La etajul 1:

- A_nec=N/(Δ*R_c)=1044.33/(0.35*10.5)= 284171.43 mm²

=> b_nec= 533.08 mm² => b_ef= 550.00 mm²

La parter:

- A_nec=N/(Δ*R_c)=1221.39/(0.35*10.5)= 332351.02 mm²

=> b_nec= 576.50 mm² => b_ef= 600.00 mm²

La subsol:

- A_nec=N/(Δ*R_c)=1412.59/(0.35*10.5)= 384377.55 mm²

=> b_nec= 619.98 mm² => b_ef= 650.00 mm²

In final se considera pentru stalpul 2 o singura sectiune: 650x650 mm²

CADRUL TRANSVERSAL MARGINAL

1) Evaluarea incarcarilor si determinarea fortelor axiale in stalpi

Stalpul 3 este considerat stalpul de colt

Stalpul 4 este considerat stalpul central marginal

Aria aferenta stalpului 3: A₃= t₁*L₁/4=4.20*4.90/4= 5.15 m²

Aria aferenta stalpului 4: A₄= t₁/2*(L₁/2+L₂/2)=4.20/2*(4.90/23.60/2)= 8.93 m²

STALPUL 3

Determinarea fortei axiale in stalpul 3, la nivelul ultimului etaj:

- Pentru grinzile transversale se considera dimensiunile: h= 600 mm

b= 250 mm

- Pentru grinzile longitudinale se considera dimensiunile: h= 500 mm

b= 200 mm

- In predimensionare se pleaca cu o gosime de stalp de 500 mm

- Incarcarile sunt date de:

- zapada: 0.4*g_z*A₃=0.4*2.00*5.15= 4.12 KN

- termoizolatie: g_t*A₃=3.00*5.15= 15.44 KN

- greutate proprie stalp: 0.5*0.5*H_e/2*25= 9.37 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate proprie atic: 0.3*0.8*(t₁/2+L₁/2)*10= 10.92 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e/2*0.15*10= 7.17 KN

Total= 78.17 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul etajului 5

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e*0.15*10=0.7*(4.20/2+4.90/2)*3.00*0.15*10= 14.33 KN

- incarcare de la etajul 6: 78.17 KN

Total= 160.93 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul etajului 4

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e*0.15*10=0.7*(4.20/2+4.90/2)*3.00*0.15*10= 14.33 KN

- incarcare de la etajul 5: 160.93 KN

Total= 243.70 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul etajului 3

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e*0.15*10=0.7*(4.20/2+4.90/2)*3.00*0.15*10= 14.33 KN

- incarcare de la etajul 4: 243.70 KN

Total= 326.46 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul etajului 2

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e*0.15*10=0.7*(4.20/2+4.90/2)*3.00*0.15*10= 14.33 KN

- incarcare de la etajul 3: 326.46 KN

Total= 409.22 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul etajului 1

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_e*0.15*10=0.7*(4.20/2+4.90/2)*3.00*0.15*10= 14.33 KN

- incarcare de la etajul 2: 409.22 KN

Total= 491.99 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul parterului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*(H_e/2+H_p/2)*25= 19.69 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere:0.7*(t₁/2+L₁/2)*(H_e/2+H_p/2)*0.15*10=0.7*(4.2/2+4.90/2)*3.1*0.15*10=15.05KN

- incarcare de la etajul 1: 491.99 KN

Total= 576.40 KN - forta axiala

Determinarea fortei axiale in stalpul 3, la nivelul subsolului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₃=0.4*1.50*5.15= 3.09 KN

- utila din pereti despartitori: g_p*A₃=1.00*5.15= 5.15 KN

- pardoseala: 2.00*A₃=10.29 KN

- greutate proprie stalp: 0.5*0.5*(H_p/2+H_s)*25= 27.81 KN

- greutate proprie grinda transversala: 0.25*0.6*L₁/2*25= 9.19 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₃*25= 16.72 KN

- greutate inchidere: 0.7*(t₁/2+L₁/2)*H_p/2*0.15*10=0.7*4.20/2+4.90/2)*3.30/2*0.15*10= 7.88 KN

- incarcare de la parter: 576.40 KN

Total= 661.78 KN - forta axiala

STALPUL 4

Determinarea fortei axiale in stalpul 4, la nivelul ultimului etaj:

- In predimensionare se pleaca cu o gosime de stalp de 500 mm

- Incarcarile sunt date de:

- zapada: 0.4*g_z*A₄=0.4*2.00*8.93= 7.14 KN

- termoizolatie: g_t*A₄=3.00*8.93= 26.78 KN

- greutate proprie stalp: 0.5*0.5*H_e/2*25= 9.37 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate proprie atic: 0.3*0.8*(L₂/2+L₁/2)*10= 10.20 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2 H_e/2*0.15*10=0.7*4.90/2+3.60/2)*3.00/2*0.15= 6.69 KN

Total= 110.38 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul etajului 5

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 11.34 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*H_e*0.15*10=0.7*(4.90/2+3.60/2)*3.00*0.15*10= 13.39 KN

- incarcare de la etajul 6: 110.38 KN

Total= 220.25 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul etajului 4

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 11.34 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*H_e*0.15*10=0.7*(4.90/2+3.60/2)*3.00*0.15*10= 13.39 KN

- incarcare de la etajul 5: 220.25 KN

Total= 330.11 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul etajului 3

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 11.34 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*H_e*0.15*10=0.7*(4.90/2+3.60/2)*3.00*0.15*10= 13.39 KN

- incarcare de la etajul 4: 330.11 KN

Total= 439.98 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul etajului 2

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 11.34 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*H_e*0.15*10=0.7*(4.90/2+3.60/2)*3.00*0.15*10= 13.39 KN

- incarcare de la etajul 3: 439.98 KN

Total= 549.85 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul etajului 1

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*H_e*25= 18.75 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 11.34 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*H_e*0.15*10=0.7*(4.90/2+3.60/2)*3.00*0.15*10= 13.39 KN

- incarcare de la etajul 2: 549.85 KN

Total= 659.72 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul parterului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*(H_e/2+H_p/2)*25= 19.69 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2)*(H_e/2+H_p/2)*0.15*10=0.7*(4.9/2+3.60/2)*3.1*0.15*10=14.06KN

- incarcare de la etajul 1: 659.72 KN

Total= 775.78 KN - forta axiala

Determinarea fortei axiale in stalpul 4, la nivelul subsolului

- Incarcarile sunt date de:

- incarcarea utila: 0.4*p*A₄=0.4*1.50*8.93= 5.36 KN

- utila din pereti despartitori: g_p*A₄=1.00*8.93= 8.93 KN

- pardoseala: 2.00*A₄=17.85 KN

- greutate proprie stalp: 0.5*0.5*(H_p/2+H_s)*25= 27.81 KN

- greutate proprie grinda transversala: 0.25*0.6*(L₁/2+L₂/2)*25= 15.94 KN

- greutate proprie grinda longitudinala: 0.2*0.5*t₁/2*25= 5.25 KN

- greutate proprie placa: 0.13*A₄*25= 29.01 KN

- greutate inchidere: 0.7*(L₁/2+L₂/2 H_p/2*0.15*10=0.7*4.90/2+3.60/2)*3.30/2*0.15*10= 7.36 KN

- incarcare de la parter: 775.78 KN

Total= 893.28 KN - forta axiala

2) Determinarea sectiunilor stalpilor la fiecare nivel

Se face cu formula A_nec=N Δ*R_c), unde Δ=0.25 pentru stalpi de colt

Δ=0.30 pentru stalpi marginali

STALPUL 3

La etajul 6:

- A_nec=N/(Δ*R_c)=78.17/(0.25*10.5)= 29779.43 mm²

b_nec= 172.57 mm² - b_ef= 200.00 mm²

La etajul 5:

- A_nec=N/(Δ*R_c)=160.93/(0.25*10.5)= 61308.29 mm²

b_nec= 247.61 mm² - b_ef= 250.00 mm²

La etajul 4:

- A_nec=N/(Δ*R_c)=243.70/(0.25*10.5)= 92837.14 mm²

b_nec= 304.69 mm² - b_ef= 350.00 mm²

La etajul 3:

- A_nec=N/(Δ*R_c)=326.46/(0.25*10.5)= 124366.00 mm²

b_nec= 352.66 mm² - b_ef= 400.00 mm²

La etajul 2:

- A_nec=N/(Δ*R_c)=409.22/(0.25*10.5)= 155894.86 mm²

b_nec= 394.84 mm² - b_ef= 400.00 mm²

La etajul 1:

- A_nec=N/(Δ*R_c)=491.99/(0.25*10.5)= 187423.71 mm²

b_nec= 432.92 mm² - b_ef= 450.00 mm²

La parter:

- A_nec=N/(Δ*R_c)=576.40/(0.25*10.5)= 219582.71 mm²

b_nec= 468.60 mm² - b_ef= 500.00 mm²

La subsol:

- A_nec=N/(Δ*R_c)=661.78/(0.25*10.5)= 252106.95 mm²

b_nec= 502.10 mm² - b_ef= 550.00 mm²

In final se considera pentru stalpul 3 o singura sectiune: 550x550 mm²

STALPUL 4

La etajul 6:

- A_nec=N/(Δ*R_c)=110.38/(0.3*10.5)= 35040.48 mm²

b_nec= 187.19 mm² - b_ef= 200.00 mm²

La etajul 5:

- A_nec=N/(Δ*R_c)=220.25/(0.3*10.5)= 69919.05 mm²

b_nec= 264.42 mm² - b_ef= 300.00 mm²

La etajul 4:

- A_nec=N/(Δ*R_c)=330.11/(0.3*10.5)= 104797.62 mm²

b_nec= 323.72 mm² - b_ef= 350.00 mm²

La etajul 3:

- A_nec=N/(Δ*R_c)=439.98/(0.3*10.5)= 139676.19 mm²

b_nec= 373.73 mm² - b_ef= 400.00 mm²

La etajul 2:

- A_nec=N/(Δ*R_c)=549.85/(0.3*10.5)= 174554.76 mm²

b_nec= 417.80 mm² - b_ef= 450.00 mm²

La etajul 1:

- A_nec=N/(Δ*R_c)=659.72/(0.3*10.5)= 209433.33 mm²

b_nec= 457.64 mm² - b_ef= 500.00 mm²

La parter:

- A_nec=N/(Δ*R_c)=775.78/(0.3*10.5)= 246280.36 mm²

b_nec= 496.27 mm² - b_ef= 500.00 mm²

La subsol:

- A_nec=N/(Δ*R_c)=893.28/(0.3*10.5)= 283581.75 mm²

b_nec= 532.52 mm² - b_ef= 550.00 mm²

In final se considera pentru stalpul 4 o singura sectiune: 550x550 mm²

3) Evaluarea fortei seismice

S= k_s߷ G

- Greutatea structurii se calculeaza astfel: se aduna greutatea cadrelor

G_total=4*G_{cadru_central}+2*G_{cadru_marginal}

- G_{cadru_central}= 4148.43 KN

- G_{cadru_marginal}= 2704.38 KN

G_total= 19298.0955 KN

- 1

- Zona seismica este E - K_s= 0.1

- = 2.5

S= 926.31 KN

4) Distribuirea fortei seismice pe etaje

Se face cu formula: S_i=SG_ih_i ΣG_ih_i)

Greutatile discretizate la nivelul fiecarui etaj sunt:

- la etajul 6 G= 3026.85 KN

- la etajul 5 G= 3153.44 KN

- la etajul 4 G= 3153.44 KN

- la etajul 3 G= 3153.44 KN

- la etajul 2 G= 3153.44 KN

- la etajul 1 G= 3153.44 KN

- la parter G= 3208.45 KN

- la subsol G= 3343.19 KN

Se obtin urmatoarele forte:

- La parter S= 53.33 KN

- La etajul 1 S= 78.19 KN

- La etajul 2 S= 103.97 KN

- La etajul 3 S= 129.74 KN

- La etajul 4 S= 155.52 KN

- La etajul 5 S= 181.30 KN

- La etajul 6 S= 198.76 KN

Din predimensionare rezulta:

- Sectiune grinda centrala trnsversala: 250x600 mm²

- Sectiune grinda centrala longitudinala: 200x500 mm²

- Sectiune grinda marginala transversala: 250x600 mm²

- Sectiune grinda marginala longitudinala: 200x500 mm²

- Sectiune stalp marginal longitudinal : 650x650mm²

- Sectiune stalp central: 650x650mm²

- Sectiune stalp de colt: 550x550mm²

- Sectiune stalp marginal transversal: 550x550mm²

- Excentricitatea e=e₁+e₂=e₂=0.05*B=0.05*20.40= 1.02 m

Nodul MASTER are in plan coordonatele: - X= 11.22 m

- Y= 7.72 m

Evaluarea incarcarilor pentru finalizarea calcului static

-Incarcarea din greutate proprie va fi evaluta de programul ETABS

Incarcarea pe placa terasei[KN/m²]

Incarcarea	q_n	n_ld	q_ld	n_c	q_c
zapada
termoizolatie
			S		S

Incarcarea pe placa etajului curent[KN/m²]

Incarcarea	q_n	n_ld	q_ld	n_c	q_c
pardoseala
per d.
utila
			S		S

Incarcarile pe grinzile cadrului marginal longitudinal[KN/m]

Incarcarile pentru grinzile etajului curent sunt date de:

-inchidere: n*(H_e-h_gr)*0.3*1(m)*10*0.7 - n_ld=1

- n_c=1.1

-pardoseala: n*q_pardoseala*L₁/2*1(m) - n_ld=1

- n_c=1.3

-pereti despartitori: n*q_pereti*L₁/2*1(m) - n_ld=1

- n_c=1.2

-utila: n*p_util*L₁/2*1(m) - n_ld=0.4

- n_c=1.4

Incarcarile pentru grinzile terasei sunt date de:

-zapada: n*q_zapada*L₁/2*1(m) - n_ld=0.4

- n_c=1.4

-termoizolatie: n*q_{termoizolatie}*L₁/2*1(m) - n_ld=1

- n_c=1.2

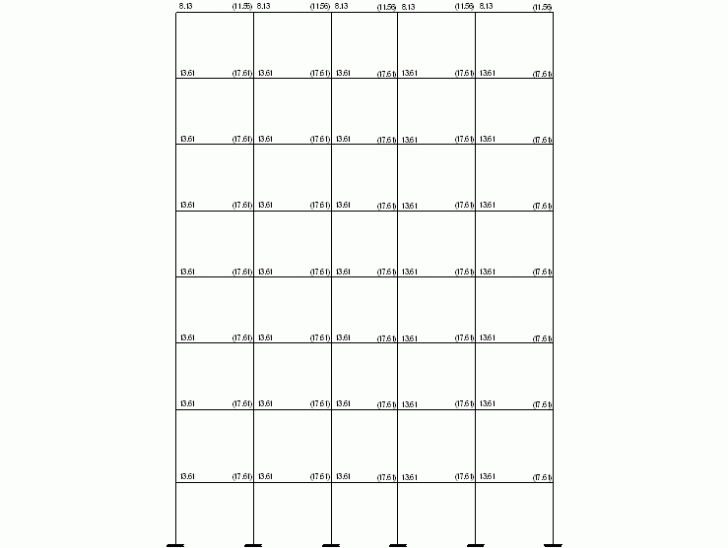

Cadrul marginal longitudinal:< q_ld (q_c) >

Incarcarile pe grinzile cadrului central longitudinal[KN/m]

Incarcarile pentru grinzile etajului curent sunt date de:

-pardoseala: n*q_pardoseala*(L₁/2+L₂/2)*1(m) - n_ld=1

- n_c=1.3

-pereti despartitori: n*q_pereti*(L₁/2+L₂/2)*1(m) - n_ld=1

- n_c=1.2

-utila: n*p_util*(L₁/2+L₂/2)*1(m) - n_ld=0.4

- n_c=1.4

Incarcarile pentru grinzile terasei sunt date de:

-zapada: n*q_zapada*(L₁/2+L₂/2)*1(m) - n_ld=0.4

- n_c=1.4

-termoizolatie: n*q_{termoizolatie}*(L₁/2+L₂/2)*1(m) - n_ld=1

- n_c=1.2

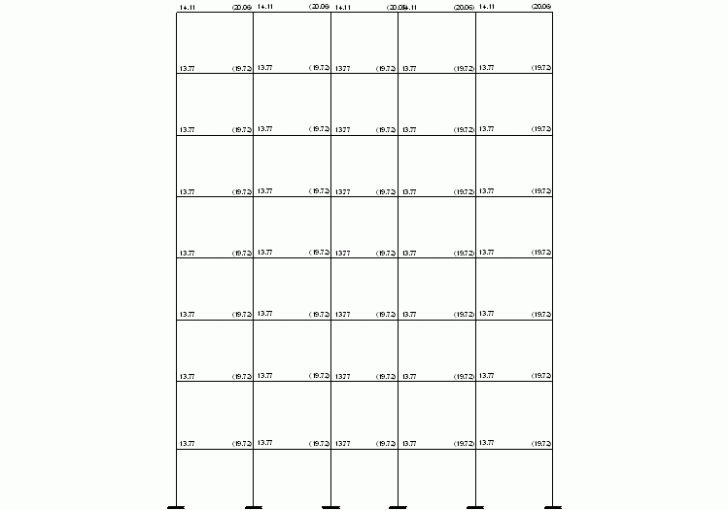

Cadrul central longitudinal:< qld (qc) >

Incarcarile pe grinzile cadrului marginal transversal[KN/m]

Incarcarile pentru grinzile etajului curent sunt date de:

-inchidere: n*(H_e-h_gr)*0.3*1(m)*10*0.7 - n_ld=1

- n_c=1.1

-pardoseala: n*q_pardoseala*t₁/2*1(m) - n_ld=1

- n_c=1.3

-pereti despartitori: n*q_pereti*t₁/2*1(m) - n_ld=1

- n_c=1.2

-utila: n*p_util*t₁/2*1(m) - n_ld=0.4

- n_c=1.4

Incarcarile pentru grinzile terasei sunt date de:

-zapada: n*q_zapada*t₁/2*1(m) - n_ld=0.4

- n_c=1.4

-termoizolatie: n*q_{termoizolatie}*t1/2*1(m) - n_ld=1

- n_c=1.2

Cadrul marginal transversal:< qld (qc) >

Incarcarile pe grinzile cadrului central transversal,axul B [KN/m]

Incarcarile pentru grinzile etajului curent sunt date de:

-pardoseala: n*q_pardoseala*t₁*1(m) - n_ld=1

- n_c=1.3

-pereti despartitori: n*q_pereti*t₁*1(m) - n_ld=1

- n_c=1.2

-utila: n*p_util*t₁*1(m) - n_ld=0.4

- n_c=1.4

Incarcarile pentru grinzile terasei sunt date de:

-zapada: n*q_zapada*t₁*1(m) - n_ld=0.4

- n_c=1.4

-termoizolatie: n*q_{termoizolatie}*t₁*1(m) - n_ld=1

n_c=1.2

Cadrul central transversal, axul B:< qld (qc) >

Incarcarile pe grinzile cadrului central transversal,axul C [KN/m]

Incarcarile pentru grinzile etajului curent sunt date de:

-pardoseala: n*q_pardoseala*(t₁/2+t₂/2)*1(m) - n_ld=1

- n_c=1.3

-pereti despartitori: n*q_pereti*(t₁/2+t₂/2)*1(m) - n_ld=1

- n_c=1.2

-utila: n*p_util*(t₁/2+t₂/2)*1(m) - n_ld=0.4

- n_c=1.4

Incarcarile pentru grinzile terasei sunt date de:

-zapada: n*q_zapada*(t₁/2+t₂/2)*1(m) - n_ld=0.4

- n_c=1.4

-termoizolatie: n*q_{termoizolatie}*(t₁/2+t₂/2)*1(m) - n_ld=1

- n_c=1.2

Cadrul central transversal, axul C:< qld (qc) >

CALCULUL PLACILOR

- Evaluarea incarcarii pe placa:

Incarcarile sunt date de: - greutate proprie placa: h_pl*g_b*1.1= 3.58 KN/m²

- pardoseala: g_pardoseala*1.3= 2.60 KN/m²

- pereti despartitori: g_pereti*1.2= 1.20 KN/m²

- utila: p_util*1.4= 2.10 KN/m²

q= 9.47 KN/m²

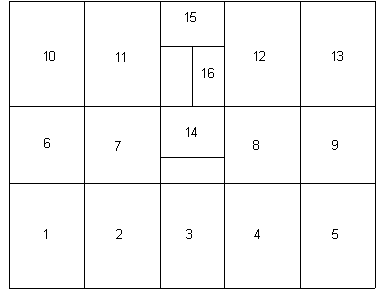

Numerotarea placilor:

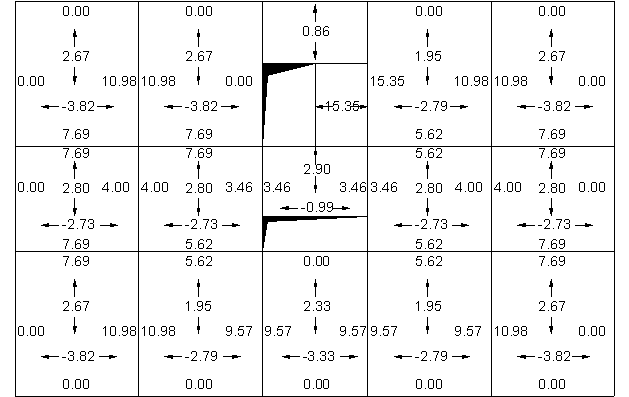

Momentele in placi [KNm] (sunt date pentru o fasie de 1m)

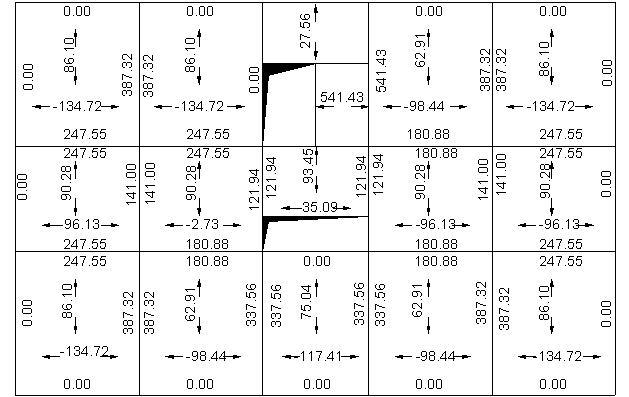

Ariile de armatura necesare, pentru o fasie de 1m, in mm²

Alegerea armaturilor:

Placa 1

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

Placa 2

- reazem stanga: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 339.29 mm² (3Φ12)/m - p= 0.30%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

Placa 3

- reazem stanga: A_ef= 339.29 mm² (3Φ12)/m - p= 0.30%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 339.29 mm² (3Φ12)/m - p= 0.30%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 4

- reazem stanga: A_ef= 339.29 mm² (3Φ12)/m - p= 0.30%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

Placa 5

- reazem stanga: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

Placa 6

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

Placa 7

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

Placa 8

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

Placa 9

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

Placa 10

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- reazem jos: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 11

- reazem stanga: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 12

- reazem stanga: A_ef= 546.64 mm² (3Φ6+3Φ14)/m - p= 0.48%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- reazem jos: A_ef= 235.62 mm² (3Φ6+3Φ8)/m - p= 0.20%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 13

- reazem stanga: A_ef= 424.12 mm² (3Φ6+3Φ12)/m - p= 0.37%

- camp 2: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 301.59 mm² (6Φ8)/m - p= 0.26%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 14

- reazem stanga: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem dreapta: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 15

- reazem jos: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- camp 1: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

- reazem sus: A_ef= 169.65 mm² (6Φ6)/m - p= 0.15%

Placa 16

- reazem dreapta: A_ef= 546.64 mm² (3Φ6+3Φ14)/m - p= 0.48%

Politica de confidentialitate | Termeni si conditii de utilizare

DISTRIBUIE DOCUMENTUL

Vizualizari: 1387
Importanta:

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Distribuie URL
https://www.scrigroup.com/casa-masina/constructii/Sa-se-intocmeasca-proiectul-st55951.php

Adauga cod HTML in site
<a href="https://www.scrigroup.com/casa-masina/constructii/Sa-se-intocmeasca-proiectul-st55951.php" target="_blank" title=" - https://www.scrigroup.com/casa-masina/constructii/Sa-se-intocmeasca-proiectul-st55951.php">Sa se intocmeasca proiectul structurii de rezistenta in solutia cadre din beton armat monolit pentru o constructie etajata cu destinatie de birouri sau locunte. Inchiderile laterale se vor realiza din zidarie de b.c.a.</a>
