Compresoarele: Rol, Clasificare, Schema de principiu

Compresoarele sunt masini de lucru consumatoare de energie, care realizeaza cresterea presiunii gazelor sau a vaporilor si transportul acestora.

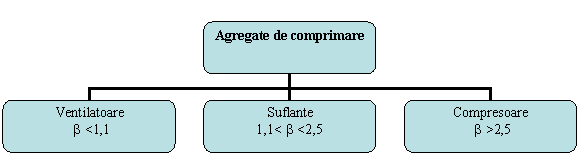

Dupa gradul de comprimare b pe care il realizeaza, masinile care ridica presiunea gazelor pot fi:




Organization Chart

Organization Chart

Compresoarele destinate sa produca depresiune sunt denumite pompe de vid, iar ventilatoarele si suflantele care realizeaza transportul gazelor prin creerea unei depresiuni la iesirea din canalul de gaze se numesc exhaustoare.

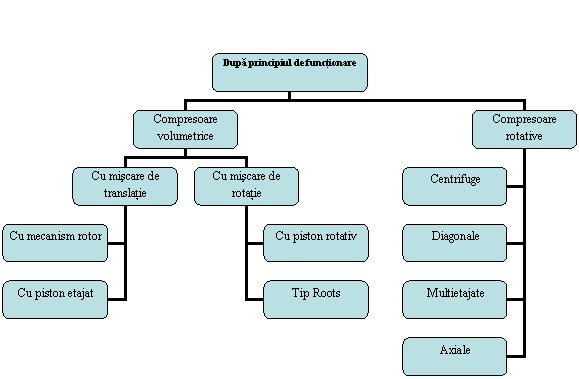

Compresoarele volumetrice sunt cele la care comprimarea se face prin micsorarea volumuli de gaz, respectiv prin cresterea presiunii statice a gazului; aceste compresoare realizeaza presiuni foarte inalte (pana la 1000 bar) la debite relativ mici (pana la 450 m3/min).

Din aceasta grupa fac parte compresoarele cu piston, care dispun de un cilindru, in care se deplaseaza liniar si alternativ un piston si compresoarele volumice rotative care, de asemenea, dispun de un cilindru in care se gaseste un 'piston' cu miscare rotativa.

Compresoarele rotative functioneaza pe principiul turbomasinilor, realizand comprimarea insotita de curgerea continua a gazelor, prin marirea energiei cinetice a acestora si transformarea acesteia in energie potentiala. Cele mai reprezentative sunt turbocompresoarele. Acestea, comprimand debite mari de gaz, produc o crestere de presiune mult mai redusa decat compresoarele volumetrice. Din aceasta grupa fac parte compresoarele centrifugale si compresoarele axiale.




Compresoarele centrifuge realizeaza o presiune de 2025 bar pentru debite de gaz pana la 2500 m3/min, iar compresoarele axiale realizeaza o presiune de 36 bar pentru debite de gaz pana la 10.000 m3/min

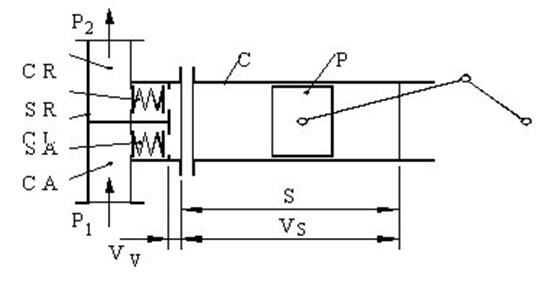

Fig. 12.1 Schema de principiu a unui compresor cu piston

C-cilindru; P-piston; CL-chiulasa; SA-supapa de aspiratie;

SR-supapa de refulare; CA-camera de aspiratie; CR-camera de refulare
