REGLAJ SI AUTOMATIZARE – PANOURI SOLARE

1.  Indicator de nivel si temperatura SD-1, la sistemele cu rezervor atmosferic



            A. Utilizare



Dispozitivul electronic SD-1 se foloseste la instalatii de preparare ACM, in care sunt  montate panouri solare dotate cu rezervor atmosferic de acumulare ACM si vas din otel inox pentru completare automata cu apa (figura 1)

Rounded Rectangular Callout: SD-1


Figura 1.



                        B. Functii si specificatii tehnice



Functiile dispozitivului sunt urmatoarele:

-         Indicarea nivelului de apa in rezervor

-         Indicarea temperaturii apei calde menajere

-         Emiterea semnalelor de avertizare la lipsa apei in rezervor, sau la depasirea nivelului maxim.

-         Indicarea nivelului de apa presetat.

SPECIFICATII TEHNICE

-         Aparatul se alimenteaza cu ajutorul a 3 baterii de 1,5 V

-         Indicatii afisate conform tabelului de mai jos:

Nivel apa

Temperatura ACM

Eroare de citire a temperaturii

Lipsa apa

20%, 50%,

80%, 100%

0 ÷ 99 ºC

± 3 ºC

-         Aparatul afiseaza temperatura corecta la un interval de 6 – 10 secunde de la solicitare

-         Atunci cand se depaseste nivelul de prea-plin, aparatul emite un beep continuu.

-         Indicarea nivelului de apa: putem regla pe dispozitiv nivele de 20%, 50%, 80% si 100%. Cand se atinge nivelul setat, aparatul va emite 4 beep-uri. Daca se atinge nivelul setat de 100%, dispozitivul va emite un sunet de alarma continuu.

-         In situatia in care nivelul apei coboara sub 20%, aparatul emite 6 beep-uri, iar indicatorul “SHORTAGE” (limita inferioara) se aprinde.

C. Montajul dispozitivului si a senzorului

1.    Dispozitivul este livrat impreuna cu senzorul de nivel si temperatura a apei calde din rezervor.

            2.     Dispozitivul se va monta intr-o camera lipsita de umiditate (ex: garaj, bucatarie etc.)

3.          Deschideti clapeta din spatele dispozitivului si montati 3 baterii(1,5 V).

4.          Conectati stecherul senzorului la priza din partea inferioara a dispozitivului.

5.          Fixati dispozitivul cu ajutorul a 2 holzsuruburi in perete.

6.          Pentru a monta senzorul de nivel si temperatura, se vor respecta urmatorii pasi si schema din fig.1.:

-         Insurubati piesa de fixare a sesizorului de nivel in stutul de prea-plin al rezervorului de apa calda menajera;

-         Introduceti senzorul de nivel prin interiorul racordului de prea-plin. Trageti usor de cablu inapoi pentru a apropia senzorul de intrarea in rezervor, iar apoi impingeti din nou cablul, 1 cm. Blocati cablul senzorului cu ajutorul presetupei.

-         Evitati ca stecherul senzorului sa fie udat sau imersat in apa in timpul montajului.

-         Conectati stecherul senzorului la mufa situata in partea inferioara a aparatului.

D. Modul de operare

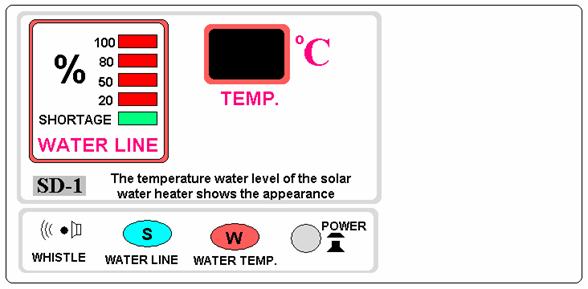

In Fig.2 este prezentata schita aparatului.



Figura 2.

Pentru a-l pune in functiune procedati in modul urmator:

1.    Apasati butonul ON/ OF (POWER)

2.    Urmariti valoarea temperaturii. Temperatura va fi afisata pentru cateva secunde.    Daca doriti o noua afisare, apasati tasta “WATER TEMP”

3.        Urmariti nivelul apei. In partea stanga a dispozitivului este afisat nivelul apei, ca in tabelul de mai jos:

Nivelul liniilor iluminate

Nivelul de apa in rezervor

Linia verde iluminata

0 – 20 %

1 linie rosie iluminata

20 – 50 %

2 linii rosii illuminate

50 – 80 %

3 linii rosii illuminate

50 – 100 %

4 linii rosii illuminate

100% - alarma



4.        Oprire. Se apasa din nou tasta ON/ OF (POWER).

5.        Pentru a prelungi durata de viata a bateriilor, dispozitivul se activeaza numai in timpul operatiunii de incarcare cu apa.

6.        In anumite cazuri, este posibil ca temperature afisata pe display sa fluctueze datorita interferentelor electromagnetice. Acest lucru nu afecteaza performantele dispozitivului.

E. Intretinere

1.    Evitati intrarea in contact a dispozitivului cu umezeala sau apa.

2.    Precizia de afisare este afectata atunci cand bateriile se descarca. Daca ecranul nu afiseaza, trebuie schimbate bateriile.



F. Garantia

1    Nu fac obiectul garantiei defectele provocate de conditiile naturale exterioare (fulger, incendii, inundatii, cutremure).

2.        Senzorul de nivel si temperatura nu trebuie sa vina in contact cu elemente electrice.

3.        Trebuie sa treaca un timp de aproximativ 5 minute din momentul in care s-a efectuat completarea cu apa rece pentru ca aparatul sa afiseze temperatura corecta a apei.

4.        Verificati ca fisa cablului de la senzor sa faca un contact ferm in mufa aparatului.

5.        Se va evita ca rezervorul sa ramana fara apa o perioada de timp mai indelungata, pentru protectia tuburilor solare si a senzorului.

6.        Pentru a evita inundarea, teava de prea-plin trebuie racordata la canalizare.

G.    Defectiuni, mod de rezolvare

DEFECTIUNE

CAUZA POSIBILA

REZOLVARE

-  display-ul nu se ilumineaza

-   alarma nu suna

-   baterii epuizate

- conexiuni imperfecte



        Verificati bateriile

    Indicele de nivel 100% este aprins, se emite un semnal de alarma, dar nu exista apa in rezervor sau nivelul de apa este scazut.

Partea superioara a senzorului este in contact cu racordul de intrare datorita faptului ca este montat tensionat cablul de legatura.

Partea superioara a senzorului este umeda si face contact cu peretele metallic al rezervorului de ACM

Introduceti senzorul in rezervor aprox.10 mm si fixati din nou cablul de legatura.

Curatati senzorul.

    Dispozitivul nu afiseaza sau afisajul este instabil si caracterele afisate sunt indescifrabile.

Stecherul senzorului nu este fixat corect in priza.

Fixati corect stecherul.





2.  Regulatorul electronic RAINBOW-3

                                    A. Utilizare

Regulatorul electronic RAINBOW 3 se foloseste pentru automatizarea functionarii instalatiilor in care sunt montate panouri solare dotate cu rezervor atmosferic de acumulare a apei calde menajere,senzor de nivel si temperatura, electrovana de completare cu apa a rezervorului,sau rezistenta electrica (Fig 3).

                                                Figura  3.

B. Conditii de utilizare, parametri tehnici

Umiditate relativa: ≤ 90%;

Temperatura ambientala: - 10 ÷ +50 ºC;

Putere electrica maxima a pompei de hidrofor: 1000 W;

Putere electrica maxima a rezistentei electrice: 1500 W;

Tensiune / Frecventa de alimentare: 230 V c.a / 50Hz;

Tensiune de alimentare electrovana:12V c.c.

Plaja reglaj temperatura: 0 ÷ 90 ºC;

Precizie afisaj temperatura: ± 2 ºC.

C. Montajul regulatorului si a accesoriilor

1.    Regulatorul este livrat impreuna cu un senzor de nivel si temperatura si cu electrovana de umplere a rezervorului de ACM. De asemenea, regulatorul este dotat cu cablu de alimentare si stecher deja conectate. In cazul in care nu dispuneti de priza corespunzatoare stecherului furnizat, acesta se va demonta si se va monta altul.

2.    Regulatorul se va monta intr-o camera lipsita de umiditate (Ex: garaj, bucatarie etc.)

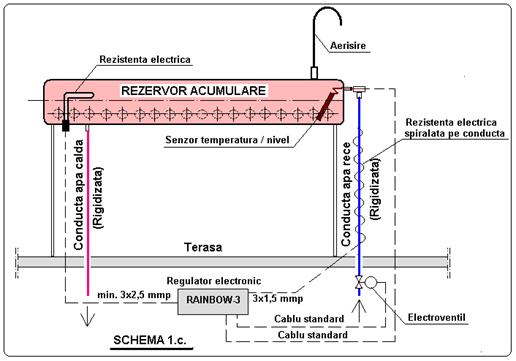

3.    Racordarea hidraulica a electrovanei de completare  a nivelului de apa.

   Electrovana se va monta pe teava de alimentare cu apa rece a rezervorului. Racordul de intrare al electrovanei este cel in care se afla montat filtrul (Fig.3).

4.    Racordarea hidraulica a senzorului de nivel si temperatura.  Acesta se va monta in racordul lateral superior al rezervorului (Fig.3).

5.    Racordarea rezistentei electrice.  Acest subansamblu este optional. In cazul in care se achizitioneaza rezistenta electrica, aceasta se va racorda conform Fig.3, in partea inferioara a rezervorului.

6.    Racordarea tevii de furnizare ACM. Aceasta se va conecta la racord, conform schemei din Fig.3.

7.    Racordarea conductei de prea-plin. Aceasta se va lega la racordul superior al rezervorului si se va conecta la canalizare(Fig.3)

8.    Pe spatele Regulatorului sunt practicate doua gauri alungite. Cu ajutorul a doua holsuruburi, care au fost montate in prealabil in perete, se va fixa Regulatorul in cele doua gauri.

Atentie: Fixarea pe perete se va efectua dupa ce au fost conectate la Regulator toate dispozitivele electrice.

D. Conectarea electrica

       Se demonteaza capacul inferior care protejeaza sirul de cleme electrice. Acestea sunt in numar de 7. De asemenea, in aceasta zona se mai afla priza unde se va racorda conectorul sesizorului de nivel si temperatura si 3 pini si un jumper.  Dispozitivele electrice se vor conecta conform Fig.4.

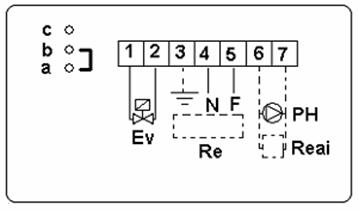

            Legenda:

Ev – electrovana pentru completare cu apa (in dotare standard);

            Re – rezistenta electrica (optionala);

            PH – pompa hidrofor(optionala).

Reai – rezistenta electrica protectie antiinghet teava (optionala)

                Jumpper-ul se va lasa pe pozitiile a-b.

                                                                                                            Figura 4





E. Functionarea si programarea regulatorului

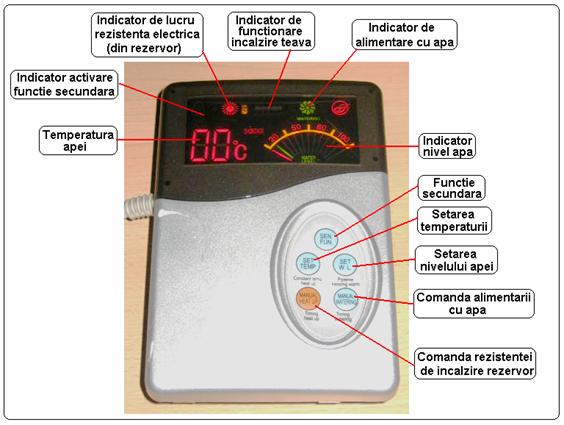

In figura 5 este prezentat Regulatorul Rainbow 3. In cele ce urmeaza vor fi prezentate functionarea si programarea acestuia.



                                                Figura 5.




1.    Alimentarea electrica a Regulatorului

            Dupa alimentare, acesta va efectua mai intai un test in timpul caruia toate simbolurile se vor aprinde si aparatul va emite un beep. Dupa test vor fi afisate temperatura si nivelul apei.

            2.     Afisarea nivelului de apa

            Pe display exista 4 sectoare care indica nivelul apei din rezervor (20%, 50%, 80%, 100%).

            3.    Afisarea temperaturii

            In partea stanga jos a display-ului exista 2 caractere care afiseaza valoarea instantanee a temperaturii apei din rezervor.

            4.    Programarea nivelului de apa din rezervor

            Apasati tasta “SET W.L.” si valorile corespunzatoare nivelului de apa dorit in rezervor se vor aprinde intermittent. Prin apasari repetate, valorile se modifica intre 50% si 100%.

            5.    Completarea manuala cu apa

            Cand nivelul de apa scade sub cel reglat anterior si se doreste la un moment dat completarea nivelului de apa, apasati tasta “MANUAL WATERING” si Regulatorul va deschide electrovana de alimentare cu apa a rezervorului. Pe display se va aprinde simbolul “WATERING”. In acest fel putem incarca rezervorul la valoarea programata la punctual 4, sau la maxim (100%). Daca se doreste intreruperea alimentarii cu apa, se apasa inca o data tasta “MANUAL WATERING”.

            6.    Programarea incarcarii cu apa la o anumita ora din zi

            La ora care doriti ca rezervorul sa fie incarcat cu apa (Ex: 6 A.M), apasati tasta “SEN.FUN.” (in acest moment pe ecran se va aprinde mesajul SEN.FUN.”). Apoi apasati tasta “MANUAL WATERING” intr-un interval  de timp mai mic de 3 min. de la apasarea tastei “SEN.FUN” (se va aprinde pe ecran simbolul si mesajul “WATERING”). In acest moment se va deschide electrovana de incarcare cu apa si rezervorul va fi incarcat pana la nivelul reglat la punctul 4. De asemenea, regulatorul intra in conditia de “Incarcare” la ora setata (6 A.M.), adica in fiecare zi la ora 6 dimineata va incarca rezervorul cu apa rece. Daca, de exemplu, nivelul de apa este la valoarea reglata, regulatorul nu va deschide electrovana si va trece la urmatorul ciclu (adica va comanda incarcarea in ziua urmatoare). Totusi, pe display va apare simbolul “WATERING” chiar daca electrovana nu este deschisa.

            Daca se doreste dezactivarea acestei functii, sau programarea altei ore de incarcare, se apasa din nou “SEN.FUN.”si apoi “MANUAL WATERING” (se va stinge simbolul WATERING). In acest moment regulatorul anuleaza programarea initiala si se poate seta o alta ora.

            7.    Completarea suplimentara cu apa a rezervorului

            Cand nivelul apei din rezervor scade sub 20%, Regulatorul va emite de 4 ori semnalul beep si va deschide electrovana de alimentare cu apa. Nivelul apei se va reface la valoarea setata in timp de max.30 de minute.

F. Conditii de garantie

Garantia nu se refera la avariile provocate de conditiile externe, cum ar fi: fulgere, inundatii, incendii, cutremure.

G. Avertizari

Atunci cand regulatorul emite semnalul beep si in locul valorii de temperatura, pe afisaj apare E1, inseamna ca exista scurgeri de current de la rezistenta de protectie impotriva inghetului conductelor circuitului de alimentare cu apa. Regulatorul intrerupe, in acest caz, alimentarea cu tensiune a rezistentei de protectie. Dupa remedierea defectiunii, functionarea va reveni in parametrii normali.



3.  Regulator electronic CCS-2

                        A. Utilizare



                                                            Figura 6.

Regulatorul electronic CCS 2 se foloseste pentru automatizarea functionarii instalatiilor de preparare ACM in care sunt montate panouri solare sub presiune (Fig.6).

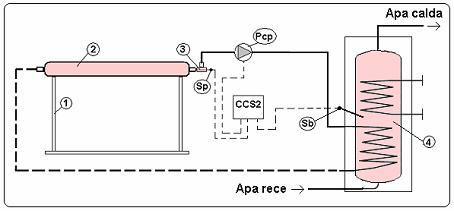

In Figura 6 s-au notat:

CCS2 – regulator                                          1 – tub captator solar

                        Sb – senzor temperatura boiler                   2 – colector panou solar

                        Sp – senzor temperatura panou solar        3 – teu

                        Pcp – pompa de circulatie                           4 - boiler



B. Conditii de utilizare, parametri tehnici

Inaltime fata de nivelul marii ≤ 3.500 m;

Umiditate relativa: ≤ 95%;

Temperatura ambientala: - 15 ÷ +55 ºC;

Ambient care sa nu contina gaze corozive;

Putere electrica absorbita: 3 W;

Precizie afisare temperatura: ± 2 ºC;

Puterea maxima a rezistentei electrice: 2 KW;

Tensiune/ Frecventa de alimentare: 230 V.c.a. ±10% / 50Hz;

Puterea maxima a pompei de hidrofor: 500 W;

C. Montajul regulatorului

1.    Regulatorul este livrat impreuna cu senzorul de temperatura pentru colectorul panoului solar si senzorul de temperatura pentru boiler. De asemenea, regulatorul este deja dotat cu cablu de alimentare si stecher conectate. In cazul in care nu dispuneti de priza corespunzatoare stecherului furnizat, acesta se va deconecta si se va monta altul.

2.    Regulatorul se va monta intr-o camera lipsita de umiditate (ex: garaj, bucatarie etc.)

3.    Pe spatele Regulatorului sunt practicate 2 gauri alungite. Cu ajutorul a 2 holzsuruburi care au fost montate in prealabil in perete, se va fixa Regulatorul in cele 2 gauri.

            Atentie: Fixarea pe perete se va efectua dupa ce au fost conectate la Regulator toate dispozitivele electrice.

D. Conectarea electrica

1.    Se demonteaza capacul inferior care protejeaza sirul de cleme. Acestea sunt in numar de 15 ( 12 verzi si 3 albastre). Dispozitivele electrice se vor conecta conform schemei din fig.7.

                                                         .

Legenda:

Sb – Senzor de temperatura boiler;

Sp – Senzor de temperature collector panou;

Pcp – Pompa de circulatie a agentului termic panou solar/ serpentina boiler.

            Dispozitivele de mai sus trebuie conectate in mod obligatoriu pentru a realiza automatizarea                                  Figura 7

functionarii instalatiei de preparare ACM cu panouri solare sub presiune.





Re – Rezistenta electrica

                                    Sna – Senzor de nivel apa;

                                    Ev – Electrovana pentru alimentare cu apa;

                                    PH – Pompa hidrofor.

            Aceste ultime patru dispozitive se folosesc in cazul in care se utilizeaza un rezervor atmosferic pentru acumularea apei calde menajere, sau alte aplicatii. In prezentul manual nu sunt date asemenea aplicatii, deci clemele respective vor ramane libere.

E. Functiile regulatorului

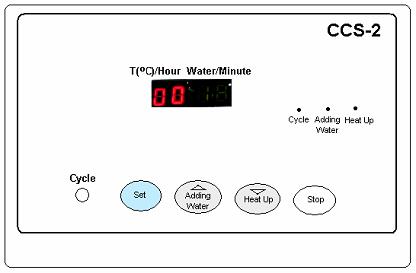

In Fig.8 este prezentat Regulatorul CCS 2. In cele ce urmeaza vor fi prezentate componentele precum si comenzile pe care le realizeaza acestea.





                                                                        Figura 8.



E.1.   DISPLAY-UL

            Acesta este format din 4 caractere:

-    2 de culoare rosie, in partea stanga a ecranului. Pe aceste caractere se va afisa temperatura apei calde (valori intre 00 si 99 ºC), sau ora curenta (intre 00 si 24).

-    2 de culoare verde, in partea dreapta a ecranului. Pe aceste caractere se vor afisa nivelul de apa din rezervorul atmosferic (valori intre 1H ÷ 6H) si minutul curent (valori intre 00 si 59).

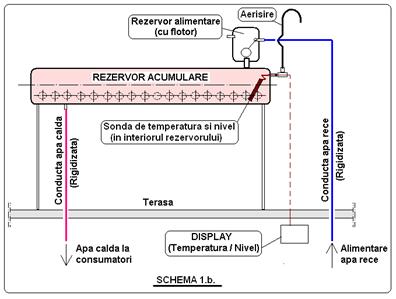

            Atentie: In prezentul manual tehnic folosim scheme hidraulice care nu contin rezervoare atmosferice, deci nu avem montat senzor de nivel apa. In concluzie, valorile 1H ÷ 6H nu au nici o relevanta.


E.2.   COMPLETARE AUTOMATA CU APA



Regulatorul poate comanda completarea automata cu apa a unui rezervor atmosferic.  In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.



E.3.    COMPLETARE MANUALA CU APA



            Regulatorul electronic este prevazut cu o tasta de completare manuala cu apa, “ADDING WATTER”. In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

            E.4.    SETAREA UMPLERII LA MAXIM A REZERVORULUI ATMOSFERIC



            Regulatorul poate fi setat sa verifice nivelul apei la o anumita ora. Daca rezervorul nu este plin, Regulatorul va comanda umplerea acestuia. In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

            E.5.   INCALZIREA AUTOMATA A APEI CU AJUTORUL UNEI

                                           REZISTENTE ELECTRICE



            In cazul in care temperatura apei calde este mai mica decat cea setata pe regulator, acesta va comanda alimentarea cu tensiune a rezistentei electrice. Cand temperatura apei va ajunge la valoarea setata, regulatorul va intrerupe alimentarea rezistentei electrice. In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

            E.6.    INCALZIREA MANUALA A APEI CU AJUTORUL REZISTENTEI



                                                           ELECTRICE



            Prin apasarea tastei “HEAT UP” se pune in functiune rezistenta electrica pentru incalzirea apei. Pentru a intrerupe acest proces se apasa tasta “STOP”.  In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

            E.7.    SETAREA INCALZIRII ELECTRICE A APEI LA O ANUMITA ORA



            Regulatorul poate fi setat astfel incat la o anumita ora din zi sa intre in functiune rezistenta electrica.

            Exemplu: Putem programa ca la ora 17 sa fie verificata temperatura apei calde. In cazul in care aceasta este mai mica decat valoarea setata, rezistenta electrica intra in functiune. Cand se atinge valoarea setata, rezistenta este scoasa de sub tensiune. In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

E.8.   PROTECTIA TUBURILOR SOLARE LA SOC TERMIC

            Aceasta functie este necesara numai in cazul in care panoul solar este racordat la un rezervor atmosferic pentru acumularea apei calde menajere. In  cazul aplicatiilor (schemelor) din prezentul manual tehnic, aceasta protectie nu este necesara.

            E.9.    PROTECTIA REZISTENTEI ELECTRICE LA LIPSA APEI  DIN REZERVOR

            In situatia in care nivelul apei in rezervorul atmosferic este scazut (< 3H), Regulatorul  nu permite alimentarea cu tensiune a rezistentei electrice. In aplicatiile (schemele) din prezentul manual tehnic, aceasta functie nu este activa.

            E.10.    COMANDA POMPEI DE HIDROFOR



            In aplicatiile (schemele) folosite in prezentul manual tehnic, aceasta functie nu este activa.

            E.11.    COMANDA AUTOMATA A POMPEI DE CIRCULATIE A AGENTULUI

                        TERMIC INTRE COLECTORUL PANOULUI SOLAR SUB PRESIUNE

                                                SI  SERPENTINA BOILERULUI



            Notam cu T2 temperatura din colectorul panoului solar sub presiune si cu T1 temperatura apei calde din boiler.

            In cazul in care ∆T = T2 – T1 este mai mare decat o valoare prestabilita (reglabila intre 8 si 40 ºC), pompa de circulatie este activata.

            In cazul in care ∆T = T2 – T1 este mai mica decat o valoare prestabilita (reglabila intre 4 si 7 ºC), pompa de circulatie este oprita.

            Acest lucru este necesar pentru ca procesul de incalzire a apei calde de catre agentul termic sa fie eficient.



E.12.    COMANDA MANUALA A POMPEI DE CIRCULATIE



            Apasand tasta “CYCLE”, pompa de circulatie va fi pornita. Dupa o functionare de 30 de secunde, aceasta se va opri.

            E.13.    PRESETARI



            Din fabricatie, Regulatorul are presetate urmatoarele valori:

a)     Nivel minim de apa: 1H /  Nivel maxim de apa: 5H.

In aplicatiile (schemele) din prezentul manual tehnic, aceaste valori nu au nici o influenta asupra functionarii si nu se vor modifica.

b)     Temperatura limita inferioara: 00 ºC apa calda / Temperatura limita superioara 45 ºC apa calda.

c)      Ora de completare cu apa: 9,00 /  Ora de pornire a rezistentei electrice: 17.

In aplicatiile (schemele) din prezentul manual tehnic, valorile de la punctul c) nu au nici o influenta asupra functionarii si nu se vor modifica.

d)     Valoarea ∆T pentru pornirea pompei de circulatie: 10 ºC.

e)     Valoarea ∆T pentru oprirea pompei de circulatie: 5 ºC.

F. Programarea regulatorului

a)    Apasati timp de aproximativ 8 secunde tasta “SET”. Regulatorul va intra in faza de programare a limitei inferioare a temperaturii si a nivelului minim al apei calde din boiler. In aceasta faza se va aprinde al doilea caracter rosu din stanga ecranului.

Prin apasarea tastelor ▲ sau ▼ se poate regla valoarea minima a temperaturii apei din boiler (intre 0 ÷ 44 ºC). Se recomanda ca aceasta valoare sa fie lasata la 00 (zero) ºC. Pentru memorare se apasa tasta SET. Automat, regulatorul va aprinde intermitent primul caracter rosu din dreapta ecranului (nivelul minim de apa din rezervor). Prin apasarea tastelor ▲ sau ▼ se poate regla aceasta valoare (intre 1H si 3H). Se recomanda sa se regleze valoarea 1H.

Atentie: In aplicatiile (schemele) din prezentul manual tehnic, acest reglaj nu are influenta asupra functionarii, deoarece nu folosim instalatii cu rezervoare de ACM deschise (atmosferice), in care sa ne intereseze nivelul apei din rezervor.

Valoarea 1H se memoreaza prin apasarea tastei SET. In acest moment se va aprinde intermitent al doilea caracter rosu din partea stanga a ecranului si trecem la al doilea nivel de programare.

b)    La al doilea nivel de programare putem regla pe caracterele rosii valoarea maxima a temperaturii apei din boiler prin apasarea tastelor ▲ sau ▼. Aceasta valoare se poate regla intre 45 si 80 ºC. Se recomanda sa se lase valoarea de 60 ºC. Pentru memorare se apasa tasta SET. Automat, regulatorul va aprinde intermitent primul caracter rosu din dreapta ecranului (nivelul maxim al apei din rezervor). Prin apasarea tastelor ▲ sau ▼ se poate regal aceasta valoare intre 4H si 6H. Se recomanda sa se regleze valoarea de 5H.

Atentie: In aplicatiile (schemele) din prezentul manual tehnic, acest reglaj nu are influenta asupra functionarii, deoarece nu folosim instalatii cu rezervoare de ACM deschise (atmosferice), in care sa ne intereseze nivelul apei din rezervor.

Valoarea 5H se memoreaza prin apasarea tastei SET. In acest moment se va aprinde intermitent al doilea caracter rosu din partea stanga a ecranului si trecem la al treilea nivel de programare.

c)    La al treilea nivel de programare putem regla pe caracterele rosii ora la care sa aiba loc completarea cu apa, prin apasarea tastelor ▲ sau ▼. Aceasta valoare se poate regla intre 00 ÷ 24 h. Se recomanda sa se lase valoarea 09. Pentru memorare se apasa tasta SET. Automat, Regulatorul va aprinde intermitent al doilea caracter verde din partea dreapta a ecranului si putem regla acum durata perioadei de incarcare cu apa,  prin apasarea tastelor ▲ sau ▼. Aceasta valoare se poate regla intre 00 minute si 59 minute. Se recomanda sa se lase valoarea 00 (zero). Aceasta valoare se memoreaza prin apasarea tastei SET. In acest moment se va aprinde intermitent al doilea caracter rosu din stanga ecranului si se va trece la al patrulea nivel de programare.

Atentie: In aplicatiile (schemele) din prezentul manual tehnic, reglajul apei si a duratei perioadei de incarcare cu apa nu au nici o influenta asupra functionarii, deoarece nu folosim instalatii cu rezervoare de ACM deschise (atmosferice), deci nu este nevoie sa programam umplerea rezervorului cu apa.

d)    La al patrulea nivel de programare putem regla pe caracterele rosii ora la care sa inceapa incalzirea electrica a apei din rezervor, prin apasarea tastelor ▲ sau ▼.Aceasta valoare se poate regla intre 00 ÷ 24 h. Se recomanda sa se lase valoarea 17. Pentru memorare se apasa tasta SET. Automat, regulatorul va aprinde intermitent al doilea caracter verde din partea dreapta a ecranului si putem regla acum durata perioadei de incalzire electrica a apei calde menajere. Aceasta valoare se poate regla intre 00 minute si 59 minute. Se recomanda sa se lase valoarea 00 (zero). Aceasta valoare se memoreaza prin apasarea tastei SET. In acest moment se va aprinde intermitent al doilea caracter rosu din stanga ecranului si se trece la al cincelea nivel de programare.

Atentie: In aplicatiile (schemele) din prezentul manual tehnic, reglajul orei si a duratei perioadei de incalzire a apei cu ajutorul rezistentei electrice nu are nici o influenta asupra functionarii, deoarece nu folosim boilere dotate cu rezistente electrice.

e)    La al cincelea nivel de programare se regleaza timpul curent. Pe caracterele rosii se regleaza cu ajutorul tastelor ▲ sau ▼ ora curenta (intre 00 h si 24 h). Pentru memorare se apasa tasta SET. Automat, Regulatorul va aprinde intermitent al doilea caracter verde din dreapta ecranului si putem regla cu ajutorul tastelor ▲ sau ▼ minutul curent (intre 00 – 59 minute). Pentru memorare se apasa tasta SET.



f)   Reglarea diferentei de temperatura ∆T  la care sa porneasca sau la care sa se opreasca pompa de circulatie colector panou solar/ serpentine boiler.

            Reamintim:  ∆T = T2 – T1,  unde

            T2 – temperatura agentului termic din colectorul solar sub presiune;

            T1 – temperatura apei calde menajere din boiler.

Pentru a regla ∆T- pornire pompa si  ∆T- oprire pompa, vom proceda in felul urmator:

Se tine apasata tasta SET si apoi se apasa tasta STOP. In acest moment se va aprinde intermitent al doilea led verde din dreapta ecranului si putem programa diferenta de temperatura ∆T- pornire pompa de circulatie, cu ajutorul tastelor ▲ sau ▼. Aceasta valoare este reglabila intre 8 si 40 ºC. Se recomanda sa se regleze valoarea de 10 ºC. Pentru memorare se apasa tasta SET. In acest moment se va aprinde din nou intermitent al doilea led rosu din partea dreapta a ecranului si putem programa diferenta de temperatura ∆T- oprire pompa de circulatie, cu ajutorul tastelor ▲ sau ▼. Aceasta valoare este reglabila intre 4 si 7 ºC. Se recomanda sa se regleze valoarea de 5 ºC. Pentru memorare se apasa tasta SET. In acest moment putem considera incheiata programarea regulatorului electronic.

G. Alte comenzi

G.1.  ADDING WATER



Daca se doreste completarea manuala cu apa, se poate apasa tasta “ADDING WATTER”.

G.2.  HEAT UP

Apasand tasta “HEAT UP” putem sa punem in functiune rezistenta electrica pentru incalzirea apei calde menajere, in cazul in care temperature acesteia este mai mica decat cea setata.

Atentie: In aplicatiile (schemele) din prezentul manual tehnic, cele doua comenzi prezentate mai sus nu au nici o influenta asupra functionarii, deoarece nu folosim rezervoare deschise care sa necesite completarea nivelului de apa, sau boilere dotate cu rezistenta electrica.

G.3.    TASTA “STOP”

            Aceasta poate realiza 3 comenzi in cazul in care este apasata. Acestea sunt:

-         iesirea din starea de programare, in cazul in care ne aflam in aceasta;

-         oprirea completarii cu apa, daca aceasta a fost activate din tasta “ADDING WATTER” ;

-         scoaterea de sub tensiune a rezistentei electrice, in cazul in care aceasta a fost activate cu ajutorul tastei “HEAT UP”.

G.4.    TASTA “CYCLE”

            Apasand aceasta tasta putem porni manual pompa de circulatie dintre panoul solar sub presiune si boiler. Pompa se va opri automat dupa 30 de secunde.

H. Instructiuni de intretinere

1.    Regulatorul nu trebuie expus actiunii directe a apei, umezelii, prafului etc.

2.    In cazul in care s-ar monta o rezistenta electrica pentru incalzirea apei calde, trebuie luate masuri de protectie impotriva electrocutarii (scurgerilor de curent).

3.        Asigurati-va mai intai ca toate conexiunile electrice sunt effectuate corect. Apoi alimentati cu tensiune regulatorul si efectuati probe si verificari.

4.        In cazul in care nu utilizati instalatia solara de preparare ACM, nu este necesar sa scoateti de sub tensiune regulatorul.

5.        Atunci cand aveti montata o rezistenta electrica pentru incalzirea apei, inainte de a folosi apa calda, scoateti de sub tensiune rezistenta.








Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2234
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
