Ministerul Educatiei si Cercetarii



Programul  PHARE TVET RO2003/005-551.05.01.02.



AUXILIAR CURRICULAR

pentru

CICLUL SUPERIOR AL LICEULUI



PROFILUL: TEHNIC

MODULUL: ELEMENTE DE PROIECTARE

NIVELUL DE CALIFICARE: 3



MODULUL: ELEMENTE DE PROIECTARE

Competente specifice:

1.                       Realizeaza specificatii pentru proiectarea produselor pe baza cerintelor clientilor.

2.                       Propune solutii de proiectare initiale pentru un produs.

3.                       Investigheaza posibilitatile reale de proiectare a produsului.

4.                       Alege si prezinta solutia finala de proiectare.

Glosar:

ANTICOROZIV

 proprietatea unor materiale de a proteja suprafata unei piese impotriva actiunii factorilor  exteriori

FLUIDITATE

 proprietatea unui material aflat in stare lichida de a curge

FUZIBILITATE

 proprietatea unui material de a se topi

SEMIFABRICAT

produs cu un anumit grad de prelucrare care urmeaza sa mai fie supus unor prelucrari in vederea obtinerii produsului finit

MATERIALE

totalitatea substantelor simple si compuse care reprezinta forme concrete si diverse de manifestare a materiei.

ANSAMBLU

reunire a doua sau mai multe  subansambluri si piese.

CONTROL

operatie de masurare, verificare comparare.

OPERATIE

succesiune de faze

PROCES TEHNOLOGIC

procesul prin care se obtin bunuri materiale

TEHNOLOGIE

norme de executie specifice fiecarei operatii.

COROZIUNE

proces de degradare a metalelor si aliajelor, de la suprafata spre interior, sub actiunea mediilor chimice active.

DURITATE

proprietatea corpurilor solide de a se opune patrunderii in masa lor a altor corpuri solide

MARKETING

ansamblul de cunostinte stiintifice, metode si tehnici de analiza a orientarii si utilizarii factorilor de productie in scopul satisfacerii  cerintelor de consum ale populatiei, in conditiile obtinerii unui profit

SPECIFICATIE

document care prescrie cerintele cu care produsul trebuie sa se conformeze

MARCAJ DE CONFORMITATE

simbolul care se aplica de producator, inainte de introducerea pe piata a unui produs.

MENTENABILITATE

proprietatea unui produs de a fi mentinut in stare de functionare

DEMERITE

“lipsa de merite” a unui produs

STANDARDIZARE

operatia de sistematizare a regulilor si conventiilor

STANDARD

document oficial in care sunt consemnate prescriptiile de standardizare

COMPETENTA NR.1
Realizeaza specificatii pentru proiectarea produselor

FISǍ CONSPECT NR.1

CERCETAREA PIETEI

                                                             PROSPECTAREA PIETEI

                                             ANALIZA PIETEI

STUDIUL DE PIATA PRESUPUNE                        URMARIREA PIETEI


                                                    PROGNOZA PIETEI

                                           CHESTIONARUL

Piata - reprezintǎ locul unde se achizitioneazǎ produsul/serviciul ofertat de societate.

Prospectarea pietei - constǎ in culegerea de date despre piatǎ, in mod mai mult sau mai putin arbitrar si aleator.

Analiza pietei - constǎ in studierea singularǎ a pietei in scopul obtinerii unei imagini momentane a situatiei pietei.

Urmǎrirea pietei - constǎ in stabilirea evolutiilor si modificǎrilor datelor de piatǎ anumite intervale de timp. Aceste modificǎri ale datelor de piatǎ se pot datora unor factori ca:

influenta modei, schimbarea gusturilor, modificarea puterii de cumpǎrare

 Prognoza pietei - constǎ in evaluarea si aprecierea viitoarelor evolutii ale pietei. Prognozarea pietei se bazeazǎ pe rezultatele analizei pietei, urmǎririi si prospectǎrii pietei.

Cea mai importantǎ metodǎ de studiere a pietei este chestionarul.

Chestionarul - constǎ intr-o succesiune logicǎ de intrebǎri, majoritatea cu rǎspunsuri oferite in variante multiple, cu ajutorul cǎrora se culeg datele intr-o cercetare selectivǎ de marketing.

Un studiu de piatǎ trebuie sǎ trateze in principal urmǎtoarele aspecte:

     ●dimensiunile pietei (capacitatea, dinamica, aria si structura pietei)

     ●concurenta de piatǎ

     ●comportamentul utilizatorului fatǎ de produsul sau serviciul oferit

     ●sistemul de distributie

     ●pretul de vanzare

     ●strategia de comunicare (publicitate, relatii publice)

     ●reactiile posibile ale consumatorilor

PRETUL UNUI PRODUS

PRODUSUL– reprezintǎ ansamblul de elemente fizice, chimice sau de altǎ naturǎ reunite intr-un tot unitar si identificabil care indeplineste anumite functii.

PRETUL – reprezintǎ expresia bǎneascǎ a valorii sau a utilitǎtii produsului.





          COMPONENTE                                                                                 COMPONENTE                   CORPORALE                                                                          ACORPORALE

       ►Caracteristicile ce tin de                                                       ►Care nu au corp

           partea materialǎ, fizicǎ, a                                                         material, precum:

           produsului si ambalajului                                                          numele si marca,

                                                                                                                         licenta, instuctiuni de

                                                                                                                         utilizare, etc.

COMPONENTELE

UNUI

PRODUS

           COMUNICATII                                                                           IMAGINEA

         PRIVITOARE LA                                                                       PRODUSULUI

              PRODUS                                                                         Simtǎmintele in plan

         ►Ansamblul informatiilor                                                         personal si social, fatǎ

            transmise de producǎtor                                                       de produs, in randul

            sau distribuitor utilizatorului                                                   utilizatorilor

            potential

FACTORII CARE IFLUENTEAZǍ

PRETUL UNUI PRODUS


Cererea pentru                                                                                                         Strategia

produsul respectiv                                                                                              promotionalǎ

                                                                                                                        si de distributie

                                       Costul suportat                                    Etapa in ciclul

                                      panǎ la vanzare                               de viatǎ, concurenta

                                                                 Calitatea perceputǎ

                                                                      a produsului

FISǍ CONSPECT NR.2

FUNDAMENTAREA STRATEGIEI DE PIATA



     Metoda folosita pentru a realiza acest obiectiv al fundamentarii strategiei este analiza SWOT.

SWOT este cuvantul obtinut din din initialele de la:

Strenghts = Atuuri, puncte forte; Weaknesses = Slabiciuni; Opportunities = Ocazii;

Threats = Amenintari.

     Analiza SWOT permite identificarea atuurilor si slabiciunilor intreprinderii, a ocaziilor si amenintarilor existente pe piata.

     Atuurile si slabiciunile intreprinderii. Ca si oamenii, intreprinderile au parti mai puternice si slabiciuni. Cele identificabile prin analiza SWOT sunt acei factori interni care au legatura cu factorii determinanti ai succesului. Atat atuurile cat si slabiciunile sunt relative si nu absolute. Aceasta inseamna ca intrprinderea poate avea avantaje in unul sau mai multe domenii, cum ar fi personal calificat si cu experienta, avans tehnologic sau promovare agresiva, dar poate fi depasita de concurenti. Invers, daca da semne de slabiciune, ea poate sa le depaseasca si sa obtina atuuri care sa ii permita lupta de la egal cu concurentii sau depasirea acestora. Intreprinderea trebuie sa urmareasca in permanenta sa valorifice la maximum atuurile si sa reduca pana la eliminare slabiciunile. Pentru a reusi, atuurise sale trebuie sa fie reale si sa fie durabile, adica sa poata fi mentinute cat mai mult ca avantaje fata de concurenti, care incearca mereu sa le anuleze.

     Ocaziile oferite de piata si amenintarile trebuie sa fie cat mai clar identificate. Ocazii favorabile pot exista pe piata in functie de marimea acesteia, climatul economic, cresterea demografica, cresterea puterii de cumparare, slabiciunile concurentilor, imbunatatirea legislatiei etc. Ele apar atunci cand evolutia mediului pune in valoare un atu de care beneficiaza intreprinderea. Managerii de marketing trebuie sa evalueze fiecare ocazie ivita tinand seama de atractivitatea ei si de probabilitatea obtinerii succesului de catr intreprindere. Valorificarea ocaziilor pe piata poate implica anumite riscuri. Aceste riscuri pot proveni in special din amenintarile pietei. Amenintarile pot avea la origine activitatea concurentei, instabilitatea mediului economic, politic si legislativ, scaderea veniturilor, dificultatile de comercializare. De aceea, cand se fundamenteaza strategia, intreprinderea trebuie sa urmareasca, pe baza atuurilor si slabiciunilor, a ocaziilor si amenintarilor, valorificarea la maximum a atuurilor sale si a ocaziilor oferite de piata si minimizarea slabiciunilor si a amenintarilor pietei.

Tipologia strategiilor de piata

Scopul urmarit

Structura pietei

Pozitia concuren

tiala a intreprin

derii

Comporta

mentul intreprin

derii

Alterna

tiva de dezvol

tare

Exigen

tele pietei

de patrundere

diferentiata

a liderului

ofensiva

dezvoltarii produsu

lui

calitatii ridicate

de crestere

nediferentiata

Urmaritoru

lui

agresiva

Extinde

rii pietei

calitatii medii

de iesire de pe piata

Concentra

ta

de nisa

defensiva

Diversifi

carii

calitatii reduse

FISǍ CONSPECT NR.3

ASPECTUL PRODUSULUI

ALEGEREA MATERIALULUI

            Conditiile estetice sunt legate de aspectul exterior ingrijit si plǎcut al produsului si se realizeazǎ prin forme constructive corespunzǎtoare, prelucrǎri superficiale, procedee legate de aspectul exterior al suprafetelor (metode de acoperire a suprafetelor prin vopsire, galvanizare etc.). Forma si aspectul exterior trebuie solutionate in ansamblu si nu izolat.

            Alegerea materialului produsului este o conditie tehnologicǎ si are in vedere cateva criterii legate de utilizare si fabricatie.

Din punct de vedere FUNCTIONAL, pentru o bunǎ comportare in exploatare se cer produse rezistente cu greutate redusǎ. Este deci necesar ca materialul sǎ posede rezistente admisibile mari, dar greutǎti specifice reduse. Prin urmare raportul dintre rezistentele admisibile si greutatea specificǎ sǎ fie cat mai mari. De asemenea pentru a obtine piese rigide de greutate specificǎ micǎ trebuie ca rapoartul dintre modulul de elasticitate si greutate specificǎ sǎ fie cat mai mari.

            Din punct de vedere TEHNOLOGIC, la alegerea materialelor trebuie avute in vedere si posibilitǎti de prelucrare a acestora, dupǎ caz, prin turnare, presare, laminare, stantare, prin aschiere precum si capacitatea materialului de a forma prin acoperiri chimice si galvanice, straturi rezistente la coroziune si la alti agenti ai mediului.

            Ca materiale izolante se folosesc cele presate sau turnate sub presiune, deoarece au o calitate a suprafetei si o precizie dimensionala corespunzatoare.

In toate etapele de proiectare, la alegerea materialului mai trebuie avut in vedere si criteriul economic, urmarindu-se costul acestuia si faptul daca este sau nu deficitar.

            Materialele plastice se folosesc din ce in ce mai mult datorita proprietatilor anticorozive, electroizolante, greutatii specifice mici, proprietati mecanice multumitoare, costului scazut, aspectului exterior placut. Unele caracteristici dezavatajeaza materialele plastice (micsorarea rezistentei mecanice cu cresterea temperaturii, coeficientului de dilatare mare, coeficient de transmitere a caldurii mic etc.)

Pretul de cost, de fabricatie depinde si de material, in sensul ca se evita materialele scumpe si deficitare.

            Procedeul tehnologic ales, urmareste micsorarea adaosurilor de prelucrare si utilizarea standardelor, dimensionarea corespunzatoare, aproape de valorile admisibile, iar greutatea si gabaritul produsului sa fie cat mai reduse.



FISǍ CONSPECT NR.4

FIABILITATEA

     FIABILITATEA – este aptitudinea unui produs de a-si indeplini functia specifica, in conditii date si de-a lungul unei durate date.

      Fiabilitatea este caracterizata prin urmatoarele elemente:

    ● este o probabilitate, deoarece ea exprima cum se va comporta produsul in viitor, deci nu este ceva cert, sigur, ci o probabilitate.

    ● impune ca produsul sa fie utilizat, conservat, depozitat in conditii bine precizate si respectate.

    ● timpul t variaza de la produs la produs.

  INDICATORI DE FIABILITATE

1.      Durata medie de viata – Dm

Se stabileste numai la produsele care nu se pot repara (exemplu – lagare)



 Dm – durata medie de viata

 n – numar de produse supuse probei

 ti – durata de viata



      2.  Media timpilor de buna functionare – MTBF

 Se aplica la produsele reparabile. Se presupune ca un produs a intrat in stare de functionare la timpul t0 si a functionat pana la timpul t1 cand a aparut un defect.

 In perioada t1-t2 el a fost repus in functiune lucrand pana la aparitia unui defect la timpul t3 si a..m.d

      3. Rata defectarilor - λ

Este unul din principalii indicatori de fiabilitate. El exprima numarul de caderi, de defectari ale unui produs in unitatea de timp Matematic este inversul mediei timpului de buna functionare.

      4. Media timpilor de reparatie - MTR

Este un indicator de fiabilitate foarte util la dimensionarea atelierelorde reparat, unitatilor service, unde ti' este timpul de reparatie intre doua cicluri de functionare

FISǍ CONSPECT NR.5

TERMENE DE GARANTIE

FORMELE FIABILITATII

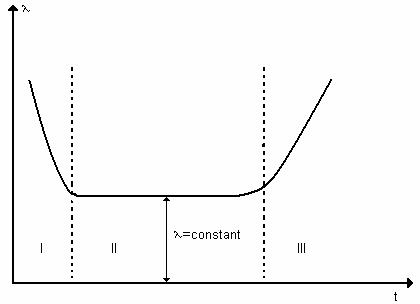

Reprezentarea grafica a ratei defectarilor (curba cada de baie):

Se observa trei zone distincte:

   - zona I        -este perioada infantila, de copilarie a produselor

   - zona II       -este perioada de maturitate, cand rata caderilor este mult mai redusa si totodata, constanta

   - zona III      -este perioada de batranete, cand, rata mortalitatii creste datorita fenomenului de uzura, imbatranire

Perioada de garantie este timpul corespunzator perioadei infantile, cand, datorita viciilor de fabricatie ce apartin furnizorului, acesta trebuie sa repare sau sa inlocuiasca produsele defecte. Verificarea fiabilitatii unui produs tehnic se va face in perioada de maturitate a acestuia deci dupa perioada infantila, cand rata caderilor devine constanta.

Fiabilitatea se exprima in patru forme:

   · Fiabilitatea previzionala – se stabileste inca din faza de conceptie a produsului.

   · Fiabilitatea experimentala – se determina in laborator, pe standuri de probe si incercari, unde se creeaza conditii de solicitare similare cu cele ce apar in exploatare.

   · Fiabilitatea operationala – se determina in timpul utilizarii produsului, in conditii reale de folosire.

   · Fiabilitatea nominala – este cea care se inscrie pe produs si care se refera la durata de viata, utilizare sau conservare a acestuia.

  In practica, se calculeaza fiabilitatea previzionala, se verifica in laboratoare determinandu-se fiabilitatea experimentala, se confirma in exploatare prin fiabilitatea operationala si, eventual, se inscrie pe produs fiabilitatea nominala.

COMPETENTA NR.2
Propune solutii de proiectare initiale

FISǍ CONSPECT NR.6

CERINTE DE CALITATE



    Calitatea produselor se refera la proprietatile pe care le poseda un produs, masura in care satisface acesta necesitatile societatii, avandu-se in vedere: parametrii tehnico-economici, gradul de utilizare, eficienta economica in exploatare, estetica.

    Imbunatatirea calitatii unui produs este determinata de imbunatatirea fiecarei faze care contribuie la realizarea lui, pornind de la conceptia si pana la confruntarea acestuia in exploatare, atat cu cerintele beneficiarului, cat si cu produsele similare existente pe piata. Sugestiva in acest sens este spirala calitatii sau spirala progresului in domeniul calitatii elaborata de J.M. Juran.

Factori care determina

realizarea calitatii



Factori obiectivi

Masinile-utilajele

Organizarea fluxului de fabricatie

Mijloace de masurare                                               Scule, dispozitive si verificatoare

Materiile prime

Muncitorii



Factori subiectivi

Respectarea regimului de lucru prescris

Utilizarea corecta a sculelor, dispozitivelor

Cointeresare

Parametrii fizico-chimici



Calitatea optima a produselor – contradictia dintre costul unui produs, pe de o parte, si nivelul calitativ, pe de alta parte, nivel calitativ care reprezinta compromisul dintre performantele unui produs si costul acestuia.

FISǍ CONSPECT NR.7

CARACTERISTICI DE CALITATE

INDICATORI DE CALITATE





     Caracteristici:

·  atributive – care se exprima printr-un indice calitativ (suprafata lucioasa sau mata, suprafata neteda, rugoasa, cu porozitati, etc.)

· cantitative – care sunt determinate prin marimi concrete, masurabile (dimensiuni, compozitie chimica, parametri mecanici, termici, etc.)

· functionale – suma parametrilor care se refera la utilizarea nemijlocita a unui produs (viteza si puterea unui autovehicul, precizia de prelucrare a diferitelor masini-unelte,etc.)

· psihosenzoriale – pot fi determinate cu ajutorul simturilor omenesti (gust, miros, etc.)

·sociale – insusirea unui produs ca in timpul utilizarii sale sa nu produca modificari negative asupra mediului inconjurator (poluare, zgomote sau vibratii puternice)

          Indicatori:

      Metoda demeritelor – jurnalul demeritelor este o fisa de control lunara, care permite       stabilirea nivelului calitativ al productiei si produselor fabricate, prin analizarea defectelor, cu ajutorul controlului.



TIPURI DE DEFECTE

         Defect critic – este defectul care impiedica indeplinirea functiei produsului, compromite marca societatii comerciale si genereaza sigur reclamatii beneficiarului. Se penalizeaza cu 100 puncte.

         Defect principal – este defectul care, fara a fi critic, risca sa provoace o deficienta sau o reducere a posibilitatii de utilizare. Se penalizeaza cu 50 puncte.

         Defect secundar – este cel care nu reduce posibilitatile de utilizare a produsului. Probabil nu vor genera reclamatii. Se penalizeaza cu 10 puncte.

        Defect minor – este cel care nu reduce posibilitatea de utilizare a produsului si nu prezinta inconveniente practice. Se penalizeaza cu 1 punct.

        Punctele de penalizare pe unitatea controlata se obtin prin inmultirea numarului de defecte cu ponderea de penalizare, impartit la numarul de produse efectiv controlate.



FISǍ CONSPECT NR.8

LEGISLATIA IN VIGOARE UTILIZATA  LA PROIECTAREA UNUI PRODUS

Legea nr. 608/2001 este legea in vigoare privind evaluarea conformitatii produselor.

Evaluarea conformitatii produselor este o activitate al carui obiect este determinarea faptului ca un produs satisface cerintele esentiale din reglementarile tehnice aplicabile.

CS reprezinta marcajul national de conformitate. Marcajul de conformitate este simbolul care se aplica de producator, inainte de introducerea pe piata, pe un produs si care are semnificatia conformitatii produsului cu toate cerinaele esentiale prevazute in reglementarile tehnice aplicabile.

H.G. nr.71/2002, H.G. nr.487/2002 si H.G. nr.891/2004, stabilesc:

 · reguli de aplicare si utilizare a marcajului european de conformitate-CE

 · norme metodologice privind desemnarea laboratoarelor de incercari

 · masuri de supraveghere a pietei produselor

    Cele trei Hotarari de Guvern, realizeaza strategia si politica guvernului in domeniul protectiei consumatorului, actionand pentru prevenirea si combaterea practicilor care dauneaza sanatatii, securitatii sau intereselor economice ale consumatorilor si evalueaza efectele pe piata ale sistemelor de supraveghere a produselor si serviciilor destinate acestora. Scopul il constituie ridicarea calitatii vietii, prin masuri de protejare a consumatorilor impotriva riscului de a achizitiona produse sau de a li se presta servicii care ar putea sa le afecteze sanatatea, viata, securitatea sau interesele economice.



Sub ordinea Guvernului Romaniei, actioneaza Comisia Nationala pentru Standarde, Metrologie si Calitate (CNSMC) in unitatile economice si sociale, in scopul:

   · elaborarii procedurilor privind certificarea calitatii produselor

   · acreditarii pe plan national a laboratoarelor de incercari

   · indrumarii si coordonarii Institutului Roman de Standardizare

· supravegherii calitatii produselor, serviciilor si lucrarilor de constructii, in scopul protejarii consumatorilor





In domeniul protectiei consumatorilor actioneaza Autoritatea Nationala pentru Protectia Consumatorilor (ANPC). Comisia Europeana recunoaste ANPC ca fiind institutia responsabila din Romania pentru supravegherea pietei produselor si serviciilor si protectia consumatorilor.

ANPC coordoneaza si realizeaza strategia si politica Guvernului in domeniul protectiei consumatorilor, actionand pentru prevenirea si combaterea practicilor care dauneaza sanatatii, securitatii sau intereselor economice ale consumatorilor si evalueaza efectele pe piata ale sistemelor de supraveghere a produselor si serviciilor destinate acestora.



FISǍ CONSPECT NR.9

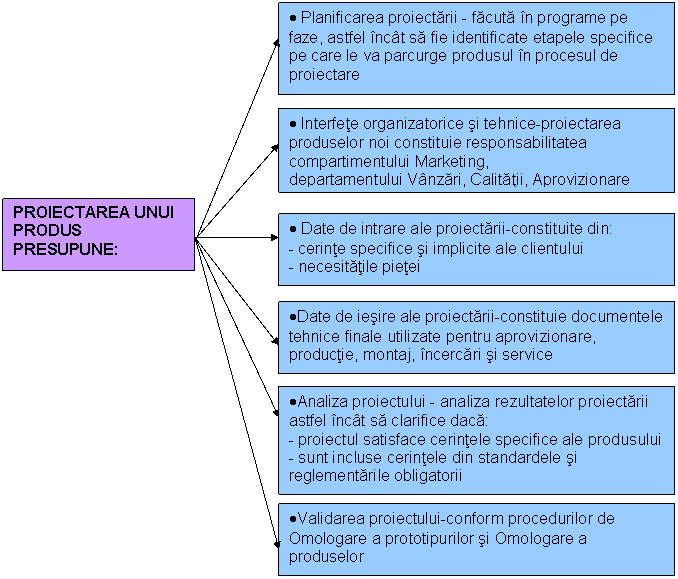

SOLUTII DE PROIECTARE

In activitatea de proiectare este asigurata atat conformitatea cu scopul, cat si protectia produsului impotriva unei utilizari gresite. Definirea completa a produsului poate include referiri la fiabilitate, mentenabilitate si service. In etapa de proiectare a produsului sunt luate in considerare reglementarile legale in vigoare, referitoare la protectia mediului, securitate in exploatare etc. Aspectele esentiale privind calitatea unui produs sunt stabilite de functia de proiectare. Functia de proiectare asigura transpunerea necesitatilor clientului, din descrierea succinta a produsului in specificatiile de produs, de procese si de materiale.




FISǍ CONSPECT NR.10

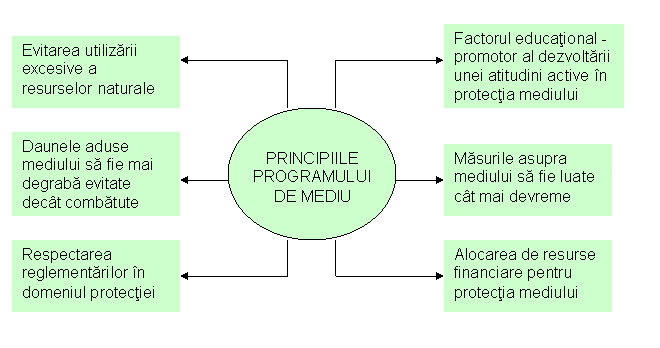

PROTECTIA MEDIULUI

Protectia mediului ambiant reprezinta o problema importanta a omenirii, fiind in acelasi timp si un obiectiv major de urmarit in vederea proiectarii unui produs.

Mediul ambiant reprezinta totalitatea factorilor care asigura mentinerea echilibrului ecologic si determina conditiile de viata pentru om si de dezvoltare a societatii. Omul a contribuit la deteriorarea mediului inconjurator si prin poluare (naturala, artificiala: biologica, fizica, chimica).

Masurile de ameliorare a mediului vizeaza:

  · combaterea poluarii aerului prin: amplasarea industriilor poluante departe de orase, imbunatatirea tehnologiilor, dispersarea poluantilor la mare inaltime, etc;

  · ameliorarea efectului de sera prin: reducerea productiei de CO2 si stoparea defrisarilor:

  · ameliorarea smogului prin: construirea de vehicule cat mai putin poluante, imbunatatirea calitatii carburantilor si controlul riguros al emisiilor de gaze:

  · ameliorarea stratului de ozon prin: eliminarea totala a freonilor;

  · mentinerea puritatii apei prin: folosirea statiilor de epurare, construirea de bazine speciale de colectare a deseurilor si rezidurilor;

  · combaterea poluarii solului prin: construirea unor zone ecologice de depozitare a gunoaielor, folosirea judicioasa a substantelor chimice, etc.

  · producerea de bunuri cu grad minim de risc in domeniul poluarii mediului;

  · impiedicarea poluarii cu deseuri prin: utilizarea tehnologiilor de productie nepoluante, recuperarea si reciclarea materialelor, distrugerea finala a acestora.

COMPETENTA NR.3
 Investigheaza posibilitatile reale de proiectare a produsului

FISǍ CONSPECT NR.11

PROPRIETATILE MATERIALELOR METALICE

IDENTIFICAREA MATERIALELOR METALICE




MECANICE

- elasticitatea

- plasticitatea

- duritatea

- rezistenta mecanica

- rezistenta la soc

- rezistenta la oboseala




     Cele mai folosite metode de identificare sumara a materialelor sunt: identificarea dupa aspect, culoare, densitate

      Din punctul de vedere al aspectului suprafetei, se pot intalni suprafete brute, caracteristice operatiilor de elaborare a semifabricatelor turnate, deformare plastica sau suprafete prelucrate cu o anumita calitate a suprafeteli rezultata din prelucrari prin aschiere si finisare.

       Metalele si aliajele metalice care au o rezistenta mare la coroziune prezinta luciu metalic (otelurile inoxidabile, alamele, bronzurile, Ni, Cr), dar cele care oxideaza in atmosfera prezinta luciu metalic numai dupa prelucrare, apoi devin mate.

      Gama de culori pe care o prezinta metalele si aliajele este desrul de restransa si anume:

· cenusiu (fonta)

· alb - cenusiu (otelul carbon)

· cenusiu - argintiu (oteluri, aliaje antifrictiune, V, W, Be, Mn, Sb, Ca)

· cenusiu - albastrui (Pb)

· argintiu (Ag, Li, Ni, Sn, Nb, Ti, Mo etc.)

· alb - argintiu mat (Ca, Ba, Al, Mg etc.)

· alb - albastrui (Cr, Zn)

· galben - portocaliu, in diferite nuante (Au, aliaje de Cu)

· rosiatic ²aramiu² (Cu, tombac)

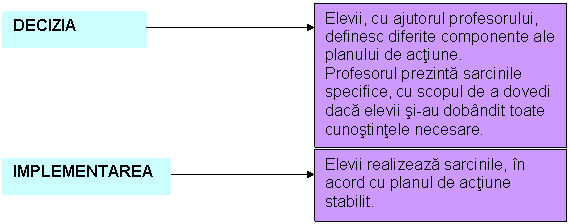

FAZELE METODEI PROIECT




FISǍ MONITORIZARE NR.1

Partea I: Monitorizarea progresului proiectului

1.      Nume si prenume candidat:

2.      Calificare:

3.      Nume, prenume si specializare indrumator proiect:

4.      Tema proiectului:

5.      Data inceperii activitatii la proiect:

6.      Competente vizate/implicarea in realizarea/executia proiectului:

   -

   -

  7.  Stabilirea planului de activitati individuale ale candidatului pentru proiect

         - Data:

         - Semnatura candidatului:                               Semnatura indrumatorului:

  8.  Stabilirea planului de redactare a Proiectului-suport scris:

         - Perioada

         - Revizuit

         - Forma finala acceptata de catre indrumator:

  9.   Intalniri pentru monitorizarea proiectului (cel putin 5 intalniri):

Nr.crt.

Observatii

Semnatura elevului

Semnatura profesorului

1.

2.

3.

4.

5.

FISǍ MONITORIZARE NR.2

Partea a II-a: Apecierea calitatii activitatii candidatului

CRITERIUL

DA/NU

OBSERVATII

1. Activitatile practice intreprinse in cadrul proiectului se raporteaza adecvat la tema proiectului

2. Abordarea temei proiectului a fost facuta dintr-o perspectiva personala, candidatul demonstrand reflectie critica

3. Activitatile practice au fost intreprinse sub supravegherea indrumatorului de proiect

4. Realizarea sarcinilor de lucru stabilite prin planul proiectului a fost facuta conform planificarii initiale

5. Documentarea pentru proiect a fost facuta sub supravegherea indrumatorului de proiect

6. Identificarea bibliografiei necesare redactarii partii scrise a proiectului a fost realizata integral

7.  Referintele bibliografice utilizate la redactarea partii scrise a proiectuluiau fost prelucrate corespunzator si nu sunt o compilatie de citate

8.  Situatiile problema cu care s-a confruntat candidatul pe parcursul executarii proiectului au fost rezolvate cu ajutorul indrumatorului

9.  La realizarea sarcinilor de lucru din cadrul proiectului candidatul a facut dovada: efortului personal, a originalitatii solutiilor propuse, a imaginatiei in abordarea sarcinii

10. Solutiile gasite de catre candidat pentru rezolvarea problemelor practice au o buna transferabilitate in alte contexte practice

Profesor indrumator,

-----------------------------------                                                Data----------------------

FISǍ MONITORIZARE NR.3

Partea a III-a: Apecierea calitatii proiectului

CRITERIUL

DA/NU

OBSERVATII

1. Proiectul/ produsul are validitate in raport de: tema, scop, obiective, metodologie abordata

2. Proiectul/ produsul demonstreaza completitudine si acoperire satisfacatoare in raport de tema aleasa

3  Elaborarea proiectului si redactarea partii scrise a proiectului au fost facute intr-un mod consistent si concomitent, cnform planificarii

4. Obtiunea candidatului pentru utilizarea anumitor resurse este bine justificata si argumentata in contextul proiectului

5. Redactarea partii scrise a proiectului demonstreaza o buna consistenta interna

6. Redactarea partii scrise a proiectului demonstreaza o buna logica si argumentare a ideilor

7.  Proiectul/ produsul reprezinta, in sine, o solutie practica personala, cu elemente de originalitate in gasirea solutiilor

8.  Proiectul/ produsul are aplicabilitate practica si in afara scolii

9.  Realizarea proiectului/ produsului a necesitat activarea unui numar semnificativ de unitati de competente, conform S.P.P.-ului pentru calificarea respectiva

10. Proiectul/ produsul respecta cerintele de calitate impuse, conform Metodologiei de organizare si desfasurare a examenului pentru certificarea competentelor profesionale-nivel 2

Profesor indrumator,

-----------------------------------                                                Data----------------------

FISǍ MONITORIZARE NR.4

Partea a IV-a: Apecierea prezentarii/sustinerii orale a proiectului

CRITERIUL

DA/NU

OBSERVATII

1. Comunicarea orala a candidatului este clara, coerenta, fluenta

2. Prezentarea a fost structurata echilibrat in raport cu tema proiectului si cu obiectivele acestuia

3. Candidatul a demonstrat putere de sinteza si adaptarea prezentarii la situatia de examinare

4. Candidatul si-a sustinut punctele de vedere si opiniile intr-un mod personal si bine argumentat

5. Candidatul a utilizat in prezentare elemente de grafica, modele, aplicatii, TIC etc., in scopul accesibilizarii informatiei si al crsterii atractivitatii prezentarii

Apecierea raspunsurilor candidatului la intrebarile Comisiei:

Nr.crt.

INTREBAREA

DA/NU

OBSERVATII

1.

2.

3.

Calificativul final propus de Comisia de examinare pe baza evaluarii globale a Partilor I, II, III si IV a Fisei de evaluare a proiectului si a sustinerii orale

1. Admis

2.Respins

Profesori evaluatori:                                             Presedinte de comisie:



Data:

COMPETENTA NR.4
 Alege si prezinta solutia finala de proiectare

FISǍ CONSPECT NR.12

DESENE TEHNICE

PLANURI DE OPERATII

Plan  de  operatii

Denumirea

Cod baza/tehnolog

Cod material

Denumire material

Calitate material

Profil si dimensiuni

Unit. de masura

Cantitate/100

buc.

Op

At.

Ut

Denumire operatie

F. op

Ctr

cal.

Scule

Dispozitive

Verificatoare

Atelier de proiectare

Proiectat

Nr.

Modificari

Data

Semnatura

Fila/

din

Verificat

Controlat

TEHNIC

Aprobat

1/2

Data elaborarii:

VII. MATERIALE DE REFERINTA PENTRU ELEVI

COMPETENTA NR.1

FISA DE LUCRU NR.1



Sarcina nr.1

Completeaza spatiile libere cu informatia corecta:



a.      Din punct de vedere economic, piata reprezinta.

b.     Conditiile estetice ale produsului se realizeaza..

c.      Cea mai importanta metoda de studiere a pietei este……………..

Sarcina nr.2

Stabileste valoarea de adevar a urmatoarelor enunturi:

 a)

A

F

 Culegerea informatiilor despre situatia pietei se face prin intermediul studiului de piata.

  b)

A

F

Descrierea pietei presupune preferintele consumatorului.

  c)

A

F

Chestionarul nu reprezinta o metoda importanta de studiere a pietei.

Sarcina nr.3

Alege varianta corecta:

     Avantajele materialelor plastice sunt:

a.      coeficient de dilatare mare

b.     proprietati anticorozive

c.      coeficient mic de transmitere a caldurii

        FISA DE LUCRU NR.2 - STUDIU DE CAZ

AIRCOND este o intreprindere care produce aparate de aer conditionat. In ultimul timp, vanzarile produselor sale pe piata interna au scazut. De aceea, conducerea intreprinderii considera ca este necesar sa exporte produsele sale pentru a revigora vanzarile. La ultima intalnire a conducerii intreprinderii s-a considerat ca trebuie adoptata o strategie mai ofensiva, pentru a realiza exporturi, astfel incat vanzarile sale totale sa creasca cu 30% pe an in urmatorii trei ani. Primul pas facut a fost sa se incredinteze unui grup de lucru misiunea analizarii posibilitatilor intreprinderii AIRCOND si a pietei internationale. Pe baza analizei respective, grupul va elabora un material in care sa se stabileasca atuurile si slabiciunile intreprinderii, ocaziile si amenintarile pietei internationale. Dupa o saptamana, materialul cerut fusese elaborat. Principalele puncte ale acestuia sunt:

            Atuurile AIRCOND:

a)     Gama sortimentala si dimensionala variata a ofertei sale

b)    Produsele cu grad de tehnicitate si calitate ridicate

c)     Experienta in domeniul realizarii produselor

d)     Posibilitati de imbunatatire a procesului de productie si a produselor realizate si de largire a gamei de produse.

e)     AIRCOND dispune de specialisti cu pregatire tehnica si economica buna

         Slabiciunile AIRCOND:

a)     Insuficienta resurselor financiare,  care nu ii  permite sa achizitioneze materii prime suficiente si echipamente pentru retehnologizare

b)    Activitatea de cercetare prea redusa, AIRCOND neavand buget alocat acestei activitati, pentru care firmele occidentale cheltuiesc foarte mult

c)     Activitatea de marketing insuficienta, lipsa experientei in domeniul exporturilor

          Ocazii oferite de piata internationala

a)     Existenta unei piete potentiale mari, care are capacitatea de a absorbi cantitati importante de produse

b)    Piata este diversificata si relativ stabila

c)     Produsele nu necesita promovare intensa, dar o buna informare a pietei asupra ofertei este necesara

              Amenintarile pietei internationale

a)     Concurenta este puternica

b)    Oferta este formata din produse cu o gama variata de  parametri tehnologici, cu diferente calitative foarte mari de la un producator la altul

         Se cere:

  1. Analizati daca intentia intreprinderii este realizabila prin prisma analizei SWOT

  2. Ce strategie adopta AIRCOND daca incepe sa realizeze exporturi?

FISA DE LUCRU NR.3

Sarcina nr.1

Completeaza spatiul liber cu informatia corecta:

 Fiabilitatea este aptitudinea unui produs de a-si indeplini…………………..

Sarcina nr.2



Alege varianta corecta:

   Verificarea fiabilitatii unui produs tehnic se face in perioada:

a)     de maturitate

b)    infantila

c)     de batranete



Sarcina nr.3



Stabileste valoarea de adevar a urmatoarelor enunturi:

 a)

A

F

Curba cada de baie este valabila pentru orice produs.



         b)

A

F

Perioada de garantie la produsele de folosinta indelungata trebuie sa fie timpul corespunzator perioadei infantile.

  c)

A

F

Pretul unui produs nu depinde de material.

Sarcina nr.4



Enumerati factorii care influenteaza pretul unui produs.

FISA  DE LUCRU NR.4 – EVALUARE



Sarcina nr.1                                                                                 3p.

a.      Identificati utilizarea necorespunzatoare a unui produs din punct de vedere a fiabilitatii.

b.     Identificati timpul t de functionare pentru diferite tipuri de produse.

c.      Enumerati aspectele care trebuie tratate prin studiul de piata.



    Sarcina nr.2                                                                            1p.

Alege varianta corecta:

           1. Durata medie de viata se stabileste:

           a.  numai la produsele care nu se pot repara

           b. la orice produs

           c. la produsele care se pot repara

            2. MTBF se aplica:

            a. la produsele care nu se pot repara

            b. la produsele reparabile

            c. orice produs



Sarcina nr.3                                                                           1p.

Completeaza spatiile libere cu informatia corecta:

             a. Forma si aspectul exterior al produsului trebuie solutionate………………….

             b. Conditiile estetice ale produsului sunt legate de ……………………………..



Sarcina nr.4                                                                           1p.

Stabileste valoarea de adevar a urmatorului  enunt:

A

F

Procedeul tehnologic ales urmareste micsorarea adaosurilor de prelucrare.

Sarcina nr.5                                                                           3p.



Intocmeste un eseu despre alegerea materialului produsului, avand in vedere cele doua criterii: FUNCTIONAL si TEHNOLOGIC.








Nota: se acorda 1p. din oficiu.

COMPETENTA NR.2



FISA DE LUCRU NR.5

  METODA CUBULUI

  Activitatea este una de recapitulare a cunostintelor despre Proiectarea initiala a unui produs. Fiecare tema va fi realizata in 30 minute. Se va lucra in echipa de cate 5 elevi.

Aceste materiale vor fi analizate de toate echipele, ca in final sa se poata compara rezultatele. Activitatea se va desfasura sub forma unui concurs intre echipe. Profesorul va fi moderatorul activitatii.         TEMA: Proiectarea initiala a unui produs

                                                                    Etapele metodei sunt urmatoarele:



          1







          2





         3





          4



         5





          6



- se formeaza 6 grupe de elevi

- se alege un lider care sa controleze derularea actiunii

- se impart activitatile pe cele 6 grupe:

 - fiecare grupa primeste o foaie de hartie de forma patrata, ce va constitui in final o <fata> a cubului

- pe fiecare foaie de hartie primita va fi scrisa cerinta de lucru a fiecarei grupe si anume:

· Fata 1 Cerinte de calitate

·Fata 2 Caracteristici si indicatori de calitate

·Fata 3 Caracteristici de calitate si     tipuri de defecte pentru diferite produse.

·Fata 4 Legislatia in vigoare

·Fata 5 Solutii de proiectare initiale

·Fata 6 Protectia mediului




Lucrarea in forma finala va fi afisata pe tabla sub forma unui cub desfasurat.

Profesorul care este si moderatorul activ, dupa analiza desemna castigatorii cu observatii de rigoare, precizand si modul in care s-au achitat de sarcini si liderii grupului.

FISA DE LUCRU NR.6 – EVALUARE

Sarcina nr.1                                                                            2p.

Pentru un produs la alegere, identificati:

a.      o caracteristica de calitate atributiva, una  functionala si una sociala.

b.     un defect critic, un defect secundar si un defect minor.

Sarcina nr.2                                                                           2p.

Calculati indicele demeritului pentru un lot de treizeci produse controlate, la care  s-au depistat doua defecte critice, cinci defecte secundare, trei defecte principale si cinci defecte minore.

Sarcina nr.3                                                                           1p.

Calitatea optima a unui produs se realizeaza prin:

a.      performantele produsului

b.     costul sau convenabil

c.      nivelul calitativ



Sarcina nr.4                                                                           3p.

Completeaza spatiile libere cu informatia corecta:

    a. Evaluarea conformitatii produselor, este o activitate al carui obiect este

    b. CS, reprezinta………………………..

    c. Masurile de supraveghere a pietei produselor sunt masurile de protejare a consumatorilor impotriva ………………….

    d. Laboratoarele si organismele de certificare si de inspectie realizeaza ………………………………………………………………..

    e. CNSMC, reprezinta.

    f. ANPC, reprezinta..





Nota: se acorda 2p. din oficiu.

COMPETENTA NR.3

FISA DE LUCRU NR.7 – REBUS

MATERIALE SPECIFICE CONSTRUCTIILOR DE MASINI

La o rezolvare corecta pe verticala A-B va reiesi proprietatea metalelor de a putea fi sudate usor.

DEFINITII :

1. Proprietatea metalelor de a se deforma permanent si fara a se produce fisuri sub actiunea unei forte exterioare.

2. Proprietatea metalelor de a umple bine o forma de turnatorie.

3. Proprietatea metalelor de a transmite caldura sau de a conduce curentul electric.

4. Proprietatea metalelor de a reveni la forma si dimensiunile initiale dupa incetarea fortelor care au produs deformarea.

5. Proprietatea materialelor metalice de a se topi.

6. Proprietatea materialelor metalice de a se opune patrunderii unui corp strain.

7. Proprietatea unui material metalic de a se prelucra prin aschiere.

8. Proprietatea materialelor metalice de a se opune deformarii sau ruperii sub actiunea fortelor exterioare.

9. Proprietatea materialelor metalice de a-si mari volumul prin incalzire.

10. Proprietatea materialelor metalice de a se rupe sub actiunea unei forte dupa deformatii permanente.

11. Materiale care au o rezistenta mare la temperaturi inalte.

12. Materiale care pot fi laminate usor sub forma de table subtiri.

                                                  A













































1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.



                                                   B

FISA DE LUCRU NR.8



 Sarcina nr.1

Determina culoarea si densitatea urmatoarelor materiale metalice: magneziu, aluminiu, crom, otel carbon, otel inoxidabil, cupru, staniu, stibiu, molibden, argint, plumb, aur.

Materiale necesare

   - balanta tehnica

   - cilindru gradat pentru laborator

   - mostre de materiale (probe)

Mod de lucru

Masa probei metalice ²m² se va determina prin cantarire si se va exprima in kg. Volumul probei metalice ²V² se va determina prin cufundare in apa folosindu-se cilindru gradat si se va exprima in m. Densitatea se va calcula cu relatia.



Se vor studia suprafetele pentru a stabili aspectul acestora.

Rezultate obtinute

Rezultatele se vor nota intr-un tabel asemanator cu cel de mai jos

Nr. crt.

Metalul

Simbolul chimic

Densitatea

Culoarea

1

2

Sarcina nr.2

 Din proprietatile metalelor enumerate mai jos incercuiti-le pe cele fizice:

a) refractaritatea                              d) culoarea

b) densitatea                                     e) fluiditatea

c) duritatea                                                 f) luciul metalic


Sarcina nr.3

Identifica o bara de Cu si alta de Ni, care sunt amestecate printre mai multe bare de aceeasi forma si dimensiuni.

COMPETENTA NR.4

FISA DE LUCRU NR.9

Sarcina nr.1

Intocmeste documentatia tehnica pentru produsul : Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

Sarcina nr.2

Executa desenele tehnice pentru reperele produsului Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

Sarcina nr.3

Stabileste planurile de operatii pentru reperele produsului Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

VIII. SUGESTII  METODOLOGICE

FISA DE LUCRU NR.1



Sarcina nr.1

Completeaza spatiile libere cu informatia corecta:



a)     Din punct de vedere economic, piata reprezinta locul unde se achizitioneaza produsul ofertat de societate.

b)    Conditiile estetice ale produsului se realizeaza prin forme constructive corespunzatoare, prelucrari superficiale, procedee legate de aspectul exterior al suprafetelor.

c)     Cea mai importanta metoda de studiere a pietei este prospectarea pietei.

Sarcina nr.2

Stabileste valoarea de adevar a urmatoarelor enunturi:

 a)

A

F

 Culegerea informatiilor despre situatia pietei, se face prin intermediul studiului de piata.

  b)

A

F

Descrierea pietei presupune preferintele consumatorului.

  c)

A

F

Chestionarul nu reprezinta o metoda importanta de studiere a pietei.

Sarcina nr.3

Alege varianta corecta:

     Avantajele materialelor plastice sunt:

a. coeficient de dilatare mare

b. proprietati anticorozive

c. coeficient de transmitere a caldurii mic

FISA DE LUCRU NR.2 STUDIU DE CAZ

AIRCOND este o intreprindere care produce aparate de aer conditionat In ultimul timp, vanzarile produselor sale pe piata interna au scazut. De aceea, conducerea intreprinderii considera ca este necesar sa exporte produsele sale pentru a revigora vanzarile. La ultima intalnire a conducerii intreprinderii s-a considerat a trebuie adoptata o strategie mai ofensiva, pentru a realiza exporturi, astfel incat vanzarile sale totale sa creasca cu 30% pe an in urmatorii trei ani. Primul pas facut a fost sa se incredinteze unui grup de lucru misiunea analizarii posibilitatilor intreprinderii AIRCOND si a pietei internationale. Pe baza analizei respective grupul va elabora un material in care sa se stabileasca atuurile si slabiciunile intreprinderii, ocaziile si amenintarile pietei internationale. Dupa o saptamana, materialul cerut fusese elaborat. Principalele puncte ale acestuia sunt:

            Atuurile AIRCOND:

a)     Gama sortimentala si dimensionala variata a ofertei sale

b)    Produsele cu grad de tehnicitate si calitate ridicate

c)     Experienta in domeniul realizarii produselor

d)     Posibilitati de imbunatatire a procesului de productie si a produselor realizate si de largire a gamei de produse.

e)     AIRCOND dispune de specialisti cu pregatire tehnica si economica buna

         Slabiciunile AIRCOND:

a)     Insuficienta resurselor financiare,  care nu ii  permite sa achizitioneze materii prime suficiente si echipamente pentru retehnologizare

b)    Activitatea de cercetare prea redusa, AIRCOND neavand buget alocat acestei activitati, pentru care firmele occidentale cheltuiesc foarte mult

c)     Activitatea de marketing insuficienta, lipsa experientei in domeniul exporturilor

          Ocazii oferite de piata internationala

a)     Existenta unei piete potentiale mari, care are capacitatea de a absorbi cantitati importante de produse

b)    Piata este diversificata si relativ stabila

c)     Produsele nu necesita promovare intensa, dar o buna informare a pietei asupra ofertei este necesara

              Amenintarile pietei internationale

a)     Concurenta este puternica

b)    Oferta este formata din produse cu o gama variata de  parametri tehnologici, cu diferente calitative foarte mari de la un producator la altul

         Se cere:

  1. Analizati daca intentia intreprinderii este realizabila prin prisma analizei SWOT.

  2. Ce strategie adopta AIRCOND daca incepe sa realizeze exporturi?

FISA DE LUCRU NR.3

Sarcina nr.1

Completeaza spatiile libere cu informatia corecta:

Fiabilitatea este aptitudinea unui produs de a-si indeplini functia specifica, in conditii date si de –a lungul unei durate date.

Sarcina nr.2



  Alege varianta corecta:

   Verificarea fiabilitatii unui produs tehnic se face in perioada:

a) de maturitate

b) infantila

c) de batranete



Sarcina nr.3



Stabileste valoarea de adevar a urmatoarelor enunturi:

 a)

A

F

Curba cada de baie este valabila pentru orice produs.



         b)

A

F

Perioada de garantie la produsele de folosinta indelungata trebuie sa fie timpul corespunzator perioadei infantile.

  c)

A

F

Pretul unui produs nu depinde de material.

Sarcina nr.4

Enumerati factorii care influenteaza pretul unui produs.

1.       cererea pentru produsul respectiv

2.     costul suportat pana la vanzare

3.     calitatea perceputa a produsului

4.     etapa in ciclul  de viata, concurenta

5.     strategia promotionala si de distributie

FISA DE LUCRU NR.4 – EVALUARE

Sarcina nr.1

a)     Enumerati aspectele care trebuie tratate prin studiul de piata.

     ●dimensiunile pietei (capacitatea, dinamica, aria si structura pietei)

     ●concurenta de piata

     ●comportamentul utilizatorului fatǎ de produsul sau serviciul oferit

     ●sistemul de distributie

     ●pretul de vanzare

     ●strategia de comunicare (publicitate, relatii publice)

     ●reactiile posibile ale consumatorilor

Sarcina nr.2

Alege varianta corecta:

           1. Durata medie de viata se stabileste:

           a.  numai la produsele care nu se pot repara

           b. la orice produs

           c. la produsele care se pot repara

            2. MTBF se aplica:

            a. la produsele care nu se pot repara

            b. la produsele reparabile



            c. orice produs



Sarcina nr.3

Completeaza spatiile libere cu informatia corecta:

 a. Forma si aspectul exterior al produsului trebuie solutionate in ansamblu si nu izolat.

 b. Conditiile estetice ale produsului sunt legate de aspectul exterior ingrijit si plǎcut al produsului.



Sarcina nr.4

          Stabileste valoarea de adevar a urmatorului  enunt:

A

F

Procedeul tehnologic ales urmareste micsorarea adaosurilor de prelucrare.

Sarcina nr.5



Intocmeste un eseu despre alegerea materialului produsului, avand in vedere cele doua criterii: FUNCTIONAL si TEHNOLOGIC.



FISA DE LUCRU NR.5

  METODA CUBULUI

  Activitatea este una de recapitulare a cunostintelor despre Proiectarea initiala a unui produs. Fiecare tema va fi realizata in 30 minute. Se va lucra in echipa de cate 5 elevi.

Aceste materiale vor fi analizate de toate echipele, ca in final sa se poata compara rezultatele. Activitatea se va desfasura sub forma unui concurs intre echipe. Profesorul va fi moderatorul activitatii.         TEMA: Proiectarea initiala a unui produs

                                                                    Etapele metodei sunt urmatoarele:



          1







          2





         3





          4



         5





          6



- se formeaza 6 grupe de elevi

- se alege un lider care sa controleze derularea actiunii

- se impart activitatile pe cele 6 grupe:

 - fiecare grupa primeste o foaie de hartie de forma patrata, ce va constitui in final o <fata> a cubului

- pe fiecare foaie de hartie primita va fi scrisa cerinta de lucru a fiecarei grupe si anume:

· Fata 1 Cerinte de calitate

·Fata 2 Caracteristici si indicatori de calitate

·Fata 3 Caracteristici de calitate si tipuri de defecte pentru diferite produse

·Fata 4 Legislatia in vigoare

·Fata 5 Solutii de proiectare initiale

·Fata 6 Protectia mediului




Lucrarea in forma finala va fi afisata pe tabla sub forma unui cub desfasurat.

Profesorul care este si moderatorul activ, dupa analiza, va desemna castigatorii cu observatii de rigoare, precizand si modul in care s-au achitat de sarcini si liderii grupului.

FISA DE LUCRU NR.6 – EVALUARE

Sarcina nr.1

Pentru un produs la alegere, identificati:

a. o caracteristica de calitate atributiva, una  functionala si una sociala.

Rulment: · atributiva - suprafata neteda, lucioasa

    · functionala - parametrii regimului de lucru: turatie,lubrifiere, precizie de

                           prelucrare

  · sociala - zgomot redus

b. un defect critic, un defect secundar si un defect minor.

Automobil:· critic - blocarea cutiei de viteze datorita unui tratament termic incorect

                               executat pinioanelor lipsa sistemului de franare ABS

                 · secundar - lipsa sistemului de franare ABS

                 ·  minor – nesesizarea optica la panoul de control central a diferitelor

                                functionalitati si avarii ale sistemelor tehnice

Sarcina nr.2

Calculati indicele demeritului pentru un lot de treizeci produse controlate la care  s-au depistat doua defecte critice, cinci defecte secundare, trei defecte principale si cinci defecte minore.

              - doua defecte critice: 2x100=200 puncte penalizare

              - trei defecte principale: 3x50=150 puncte penalizare

              - cinci defecte secundare: 5x10=50 puncte penalizare

              - cinci defecte minore: 5x1=5 puncte penalizare

                Atunci:D=405:30=13.5

Sarcina nr.3

Calitatea optima a unui produs se realizeaza prin:

a)     performantele produsului

b)    costul sau convenabil

c)     nivelul calitativ

Sarcina nr.4

Completeaza spatiile libere cu informatia corecta:

    a. Evaluarea conformitatii produselor, este o activitate al carui obiect este determinarea faptului ca un produs satisface cerintele esentiale din reglementarile tehnice aplicabile.

    b. CS, reprezinta marcaj national de conformitate.

    c. Masurile de supraveghere a pietei produselor sunt masurile de protejare a consumatorilor impotriva riscului de a achizitiona produse sau de a li se presta servicii care ar putea sa le afecteze sanatatea, viata, securitatea sau interesele economice

    d. Laboratoarele si organismele de certificare si de inspectie realizeaza evaluarea conformitatii produselor.

    e. CNSMC, reprezinta Comisia Nationala pentru Standarde, Metrologie si Calitate.

    f. ANPC, reprezinta Autoritatea Nationala pentru Protectia Consumatorului.

FISA DE LUCRU NR.7

MATERIALE SPECIFICE CONSTRUCTIILOR DE MASINI

REBUS

La o rezolvare corecta pe verticala A-B va reiesi proprietatea metalelor de a putea

sudate usor.

DEFINITII :

1. Proprietatea metalelor de a se deforma permanent si fara a se produce fisuri sub actiunea unei forte exterioare.

2. Proprietatea metalelor de a umple bine o forma de turnatorie.

3. Proprietatea metalelor de a transmite caldura sau de a conduce curentul electric.

4. Proprietatea metalelor de a reveni la forma si dimensiunile initiale dupa incetarea fortelor care au produs deformarea.

5. Proprietatea materialelor metalice de a se topi.

6. Proprietatea materialelor metalice de a se opune patrunderii unui corp strain.

7. Proprietatea unui material metalic de a se prelucra prin aschiere.

8. Proprietatea materialelor metalice de a se opune deformarii sau ruperii sub actiunea fortelor exterioare.

9. Proprietatea materialelor metalice de a-si mari volumul prin incalzire.

10. Proprietatea materialelor metalice de a se rupe sub actiunea unei forte dupa deformatii permanente.

11. Materiale care au o rezistenta mare la temperaturi inalte.

12. Materiale care pot fi laminate usor sub forma de table subtiri.

                                                  A





P

L

A

S

T

I

C

I

T

A

T

E





F

L

U

I

D

I

T

A

T

E





C

O

N

D

U

C

T

I

B

I

L

I

T

A

T

E



E

L

A

S

T

I

C

I

T

A

T

E





F

U

Z

I

B

I

L

I

T

A

T

E





D

U

R

I

T

A

T

E





P

R

E

L

U

C

R

A

B

I

L

I

T

A

T

E



R

E

Z

I

S

T

E

N

T

A





D

I

L

A

T

A

R

E





T

E

N

A

C

I

T

A

T

E



R

E

F

R

A

C

T

A

R

E





M

A

L

E

A

B

I

L

E



1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.



                                                  B

FISA DE LUCRU NR.8



Sarcina nr.1

Determina culoarea si densitatea urmatoarelor materiale metalice: magneziu, aluminiu, crom, otel carbon, otel inoxidabil, cupru, staniu, stibiu, molibden, argint, plumb, aur.

Materiale necesare

   - balanta tehnica

   - cilindru gradat pentru laborator

   - mostre de materiale (probe)

Mod de lucru

Masa probei metalice ²m² se va determina prin cantarire si se va exprima in kg. Volumul probei metalice ²V² se va determina prin cufundare in apa, folosindu-se cilindru gradat si se va exprima in m. Densitatea se va calcula cu relatia:





Se vor studia suprafetele pentru a stabili aspectul acestora.

Rezultate obtinute

Rezultatele se vor nota intr-un tabel asemanator cu cel de mai jos:

Nr. crt.

Metalul

Simbolul chimic

Densitatea

Culoarea

1

Magneziu

Mg

1,74

Alb-argintiu, luciu metalic

2

Aluminiu

Al

2,71

Alb-argintiu mat

3

Crom

Cr

7,1

Alb-usor albastrui, luciu metalic

4

Otel carbon

7.8

Alb- cenusiu

5

Otel inoxidabil

7,83

Alb-argintiu

6

Cupru

Cu

8,9

Rosiatic

7

Staniu

Sn

7,31

Alb-argintiu, luciu metalic

8

Stibiu

Sb

6,58

Alb- cenusiu

9

Molibden

Mo

10,2

Alb-argintiu

10

Argint

Ag

10,5

Alb-argintiu

11

Plumb

Pb

11,34

Cenusiu-albastrui

12

Aur

Au

19,3

Galben, luciu metalic(auriu)

Sarcina nr.2

Din proprietatile metalelor, enumerate mai jos incercuiti-le pe cele fizice:

a) refractaritatea                              d) culoarea

b) densitatea                                     e) fluiditatea

c) duritatea                                                 f) luciul metalic


Sarcina nr.3

Identifica o bara de Cu si alta de Ni care sunt amestecate printre mai multe bare de aceeasi forma si dimensiuni.

   Raspuns:

   Dupa culoare!

FISA DE LUCRU NR.9

Sarcina nr.1

 Intocmeste documentatia tehnica pentru produsul : Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

Sarcina nr.2



Executa desenele tehnice pentru reperele produsului Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

Sarcina nr.3

Stabileste planurile de operatii pentru reperele produsului Robinet de retinere cu ventil Dn32 racordare cu mufa soclu pentru sudura.

Rezolvarile la sarcinile 1, 2, 3, se gasesc in ANEXE.

IX. BIBLIOGRAFIE

1.      Amza, Gh., si colab., (1981), Tehnologia materialelor, Editura Bren, Bucuresti.

2.      Consiliul National pentru Curriculum (2002), Ghid metodologic pentru aplicarea programelor scolare, Liceu tehnologic – Profil Tehnic, Editura Aramis Print, Bucuresti.

3.      Lazar, N., Mitrache, M., (2995), Educatie antreprenoriala. Manual pentru clasa         a X-a, Editura Didactica si Pedagogica, Bucuresti.

4.      Pruteanu, O., Epureanu, Al., (1981), Tehnologia fabricarii masinilor, Editura Didactica si Pedagogica, Bucuresti.

5.      Sturzu, A., Joita, P., Roman, I., (1997), Calitatea si fiabilitatea produselor, tehnica masurarilor de specialitate in constructia de masini., Manual pentru clasele a X-a si a XI-a si scoli profesionale, Editura Didactica si Pedagogica, Bucuresti.

6.      Zgura, Gh., Peptea, Gh., (1980), Utilajul si tehnologia lucrarilor mecanice, Editura Didactica si Pedagogica, Bucuresti.








Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2976
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
