Animarea scenei

Animatia unui corp geometric in 3D Studio presupune definirea unor cadre cheie urmata de o eventuala editare a acestora.  Cadrele cheie corespund unor pozitii cunoscute ale corpului.  Aplicatia va realiza transformarile obiectelor impuse de trecerea in timp de la o pozitie (cadru cheie) la alta.  Spre deosebire de simpla modelare a obiectelor, in cazul animatiei timpul devine un parametru foarte important.

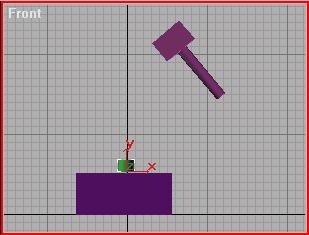

Definirea cadrelor cheie

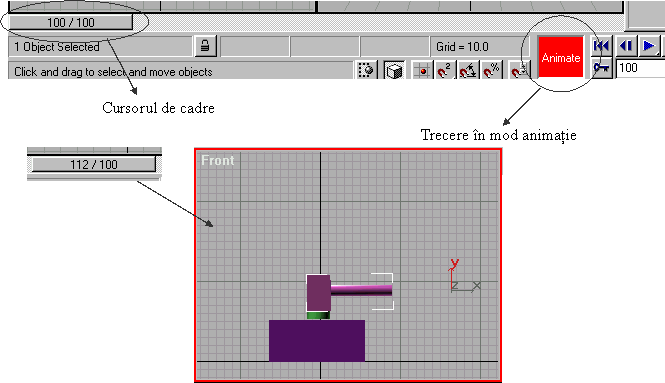

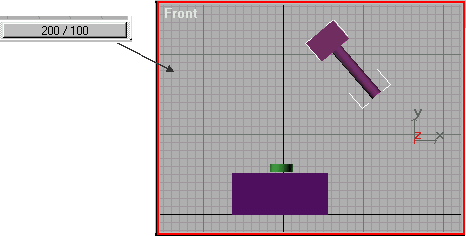

Butoanele interfetei pentru controlul generarii cadrelor cheie si vizualizarea unei scene animate :

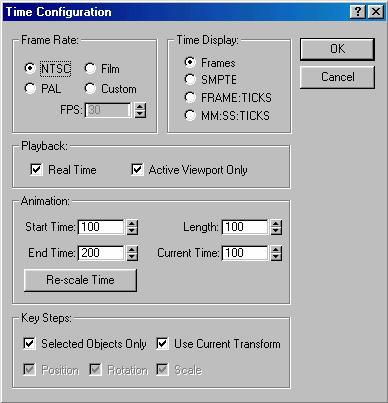

Time configuration (configurarea timpului)


Editarea cheilor :

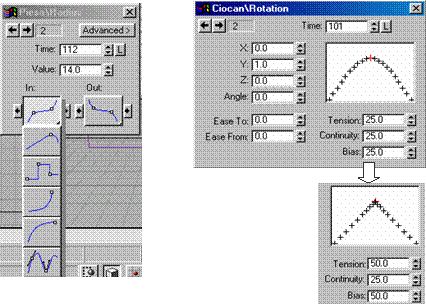

Controlul legii de miscare in cadrele cheie (clic cu but. drept pe cheie)

           translatie                                              rotatie


Controlerele traiectoriilor de miscare :  TCB, Bézier, Linear, Expression, Path, Noise, List, Look :

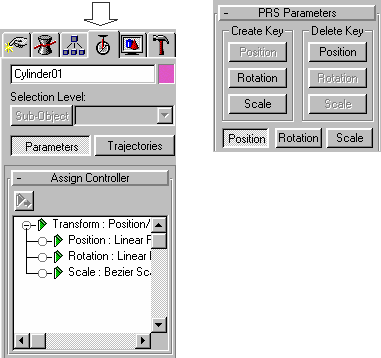

§        se pot impune din panoul de comanda Motion sau din Track View /Assign Controler :

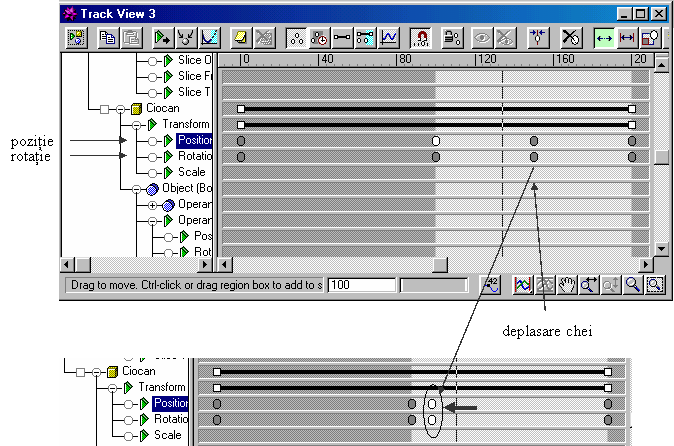

Alte functii accesibile in Track View :


§        adaugare de chei :

§        suprimare chei :  selectare + apasare Del ;

§        translatare segment activ :         (Position Ranges)

§        redimensionare segment activ :        (Edit ranges)

§        zoom, translatare fereastra :

Traiectorii

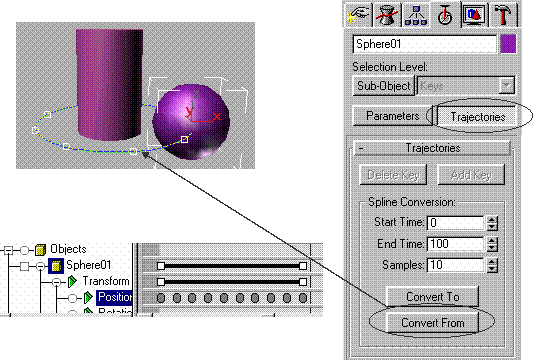

In 3D Studio deplasarea unui corp poate urma o traiectorie descrisa  de o curba Spline.  Pentru aceasta se creaza corpul si curba, se selecteaza corpul si se realizeaza asocierea folosind panoul Motion :


Butonul Convert To realizeaza conversia traiectoriei intr-o curba Spline pentru a fi modificata.

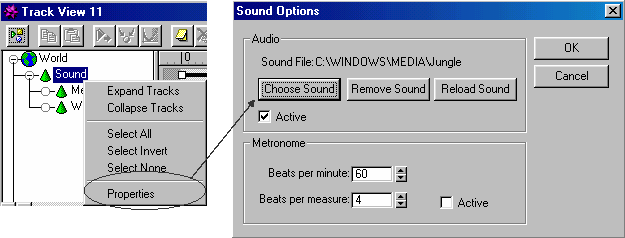

Adaugarea sunetului :

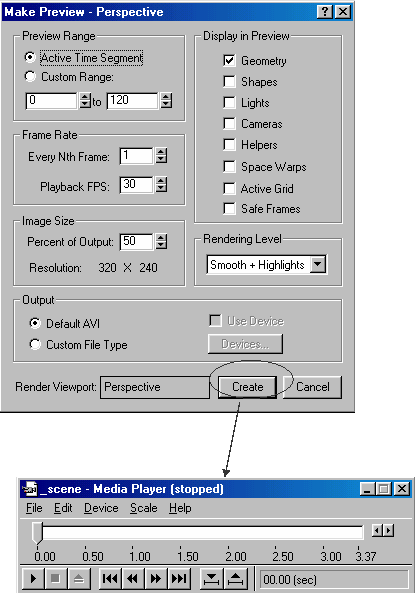

Previzualizarea animatiei (Rendering / Make Preview)





Aplicatie fundamentala :

Timp

Valori impuse

Imagine

Cilindru

Sfera R60

0/200

R60,H60

Z120

50/200

R45, H90

Z150

100/200

Z190

150/200

Z150

200/200

R60, H60

Z120

Corectarea valorilor folosind Track view :

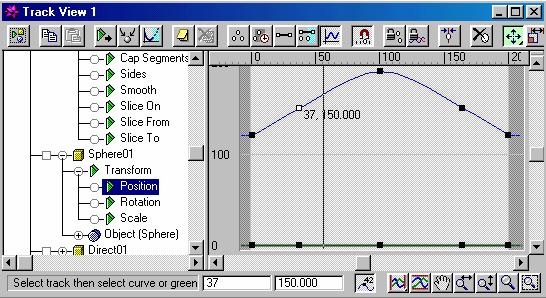

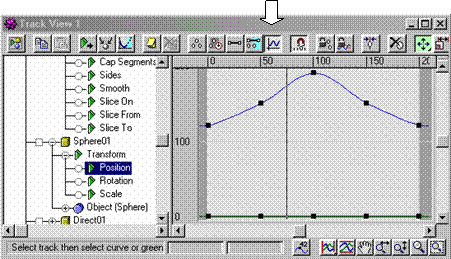

1.  Se afiseaza legea de miscare a sferei.  Aceasta trebuie corectata ca mai jos, pastrand valorile coordonatelor Z (t=0, t=100 si t=200) si translatand cheile 2 si 4:


Pentru schimbarea alurii curbei, cheile 2 si 4 au fost deplasate pe scara timpului in pozitiile 37 si 164.  Sfera trebuie sa fie ridicata liniar pana la H=150, apoi continua miscarea dupa o parabola (trecand prin H=190) si incepand de la t=164 coboara liniar.

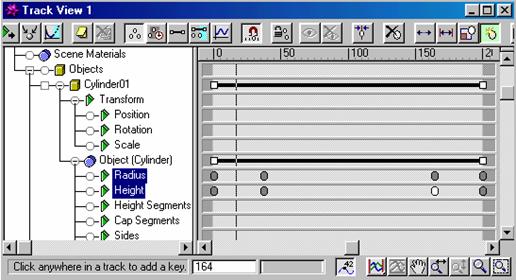

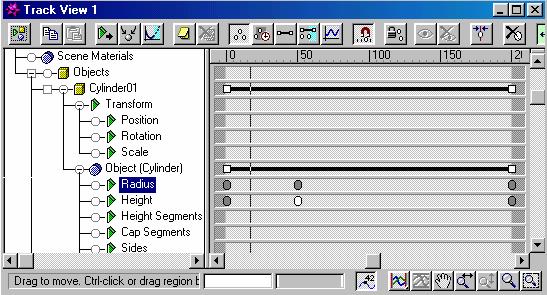

2.  Se afiseaza legea de miscare a cilindrului.  Pe segmentul care reprezinta modificarile ceometrice sufeerite de cilindru () se deplaseaza cheia 2 de la 50 la 37 si se insereaza o noua cheie la pozitia 164:

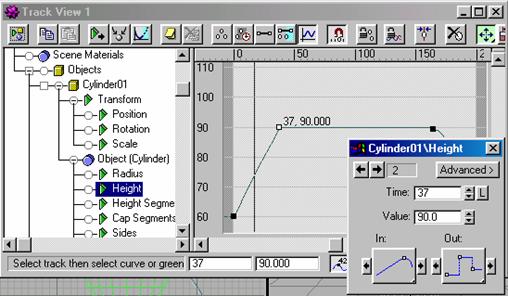

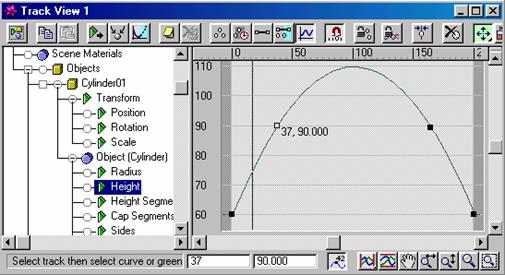

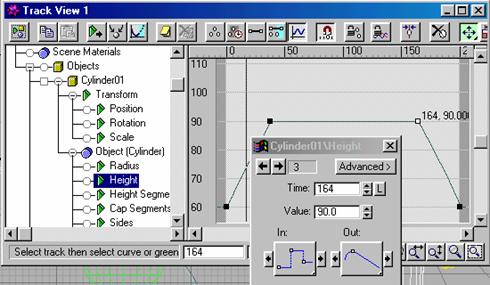

Se editeaza apoi legile de miscare si valorile razei si inaltimii cilindrului:

Dupa modificare, cilindrul va creste de la H=60 la H=90, va ramane la aceasta dimensiune pana cand sfera cade din nou pe el (t=164) si apoi va reveni la dimensiunea initiala.

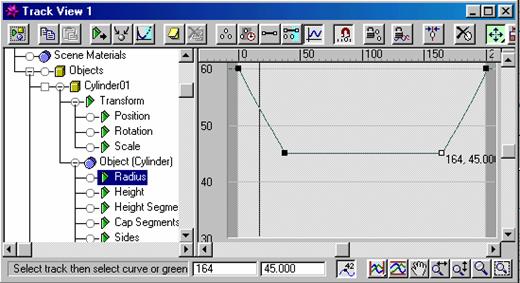

La fel se va edita si legea de miscare aferenta evolutiei razei cilindrului :

Legarea si cinematica inversa

Crearea personajelor animate presupune :

§        Editarea punctelor pivot ;

§        Legarea obiectelor ;

§        Restrictionarea miscarilor ;

§        Folosirea cinematicii directe sau inverse.

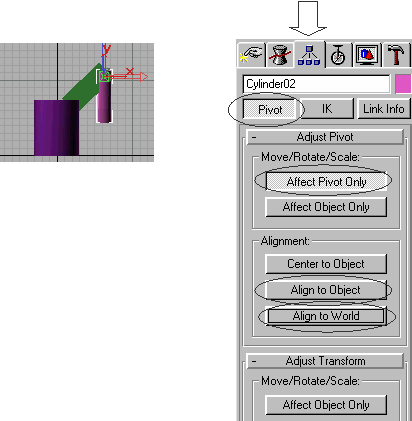

Editarea punctelor pivot :

Panoul Hierarchy :


·        Legarea obiectelor


Legand doua obiecte se formeaza un lant ierarhic ; obiectul legat devine descendentul, iar cel de care este legat devine parintele acestuia.


          Controlul parametrilor de legatura:


Animand un lant ierarhic, transformarea parintelui se transmite descendentului, miscarea propagandu-se catre nivelul inferior (invers nefiind valabil), aceasta fiind baza cinematicii directe.

·        Cinematica inversa (IK – Inverse Kinematics)

Legarea se face pornind de la obiectul descendent (ultimul element al lantului) in directia parintelui.

Animand un lant ierarhic, transformarea descendentului se transmite parintelui, miscarea propagandu-se catre nivelul superior.

Dupa legare se defineste modul de functionare a articulatiilor (de rotatie sau de translatie):

          IK permite stabilirea miscarii unui lant cinematic avand in poxitia finala un obiect de urmat (follow).  Rezolvarea lantului cinematic consta in gasirea cheilor de pozitie si de rotatie pentru fiecare articulatie.
