MIJLOACE PENTRU MASURAREA NIVELULUI (joja de nivel si traductoare-(bazate pe proprietati:presiunea hidroatatica, ultrasonice,electrice, radiatii nucleare)

-traductoare cu plutitor

-traductoare cu servomecanism

-traductoare ultrasonice

MIJLOACE PENTRU MASURAREA SUPRAFETELOR

-planimetru polar , planimetru polar cu disc; planimetru rectiliniu, planimetru radial;

MIJLOACE PENTRU MASURAREA VOLUMELOR ( DOZATOARE VOLUMETRICE )

MASURI : DIN STICLA- cilindrii gradati, baloane cotate; pipete; biurete; masuri speciale

-INSTALATII -pentru istribuirea carburantilor- cisterne auto; cisterne vagon; rezervoare

MIJLOACE PENTRU MASURAREA UNGHIURILOR

Masuri : -cale unghiulare; sabloane; echere

Aparate goniometrice ( au 2 suprafete de asezare ce se pot roti una fata de cealalata ) - raportoare, raportoare universale; Raportorul tip Zeiss, nivele cu bule de aer

Aparate triginometrice - rigla sinus, rigla tangnta ( se masoara direct unele dimensiuni si apoi se calculeaza pe baza formulelor trigonometrice )

MIJLOACE PENTRU MASURAREA MARIMILOR MECANICE

Forta ( actiunea exercitata de un corp asupra altui corp - Newton )-

Dinamometre - cu element elastic, hidraulice, pneumatice; electro pneumatice

Fig - Dinamometru hidraulic cu piston - 1-cilindru; 2- piston, 3- manometru

( transforma forta in presiune)

Presiune - ( raportul dintre forta si suprafata pe care se exercita perpendicular N/ m² - Pa)

Aparate cu lichid - cu tub U; Cu rezervor si tub vertical; Cu rezervor si tub vertical

( echilibrarea presiunii de masurat prin hidrostatica produsa de o coloana de lichid)

Mijloace de masurare cu traductor elastic - aparate cu tub elastic- tip BOURDON; aparate cu membrana;

aparate cu SILFON ( tub elastic)

Aparate pentru masurarea presiunii arteriala

Viteza -( miscarea unui punct fata de un sistem de referinta - viteza lineara - m/s; viteza de rotatie - rad / s);

Viteza linearaa - vitezometru cu kilometraj

Viteza de rotatie - Tahometru - mecanic - diapozitiv cetrifugal, cronometric, vibrator, pneumatic

Tahogenerator electric- ; tahometre stroboscopice

Acceleratie - accelerometre

Debite - Cantitatea de lichide - Contoare cu palete

Debite de VOLUM - volumul scurs in unitatea de timp

Debit de MASA- masa de fluid scurs in unitatea de timp

Metoda volumetreica : contoare volumetrice

Metode gravimetrica - contoare de masa

Metoda micsorarii locla a sectiunii de curgere - ajutaje; Tub Venturi; Diafragma; Orificii de masurare

Metoda centrifugala - cot de masurare

Metoda rezistentei opuse de un corp la inaintarea fluidului - Rotametre

Metoda explorarii campului de viteze - flotor; Tub Pitot-Prandtl; morisca

Metoda electromagnetica - pentru lichide cu conductibilitate

Metoda injectarii sau dilutiei - prin introducerea unor solutii identificabile in fluid

MIJLOACE PENTRU MASURAREA MARIMILOR FIZICO- CHIMICE

MASA - balante etalon-transmitere de masa, verificare

-balante analitice - utilizate in laboratoare, activitate didactica, cercetare

-balante tehnice - cantariri curente

-balante compuse - activitati curente de cantariri

-bascule zecimale- - pentru mase de ordinul sutelor

-balante romane - pentru mase mai mari de 500 kg- 200000 kg

-bascule romane obisnuite - pentru mase pana la 2000 kg

-Bascule semiautomate cu cadran - cantarire automata , operatorul face incarcarea si descarcarea balantei si citirea indicatiilor

DENSITATE : raportul dintre masa si volum 1g/cm³ = 10³ kg/m³

Principiul hidrostatic Prin cantarirea unui volum constant

-densimetre -picnometru

-balante hidrostatice

-balante Mohr - Westphal

VISCOZITATE :- proprietatea fluidelor de a se opune rezistenta la curgere Viscozimetre - UBBELOHDE

TIMP : - ceasuri mecanice, electromecanice; electronice

TEMPERATURA - 1 K = 273, 16 C ; t_F= (9/5 )t_C+32

-termometre bazate pe dilatare si variatia presiunii in incinta corpului termometric - termometre din sticla

- termometre speciale

-termometre bazate pe dilatarea corpurilor solide -termometre cu tija; bimetalice;

-termocupluri - existenta unei forte termoelectromotoare intr-un circuit compus din materiale conductoare diferite

-energia termica - contoare de energie termica

MIJLOACE PENTRU MASURAREA MARIMILOR ELECTRICE

Putere - Watt WATTMETRE Putere aparenta - Volt-amper Puterea activa - watt Puterea reactiva - var

MARIMI ELECTRICE

Intensitate - amper- ampermetru

Tensiune electrica - volt - voltmetru

Rezistenta electrica - ohm - ohmmetru

Energie electrica - Joule - contoare electrice

INSTALATII SI SISTEME DE MASURARE

Dupa functiile indeplinite

v     instalatii de verificare/testare si diagnosticare a echipamentelor, instalatiilor si sistemelor industriale;

v     instalatii de supraveghere si control a proceselor industriale.

1.Dupa prezenta sau absenta actiunii instalatiei de masurare asupra procesului tehnologic:

n      Instalatii de masurare utilizate in automate de control activ;

n      Instalatii de masurare utilizate in automate de control pasiv;

2.Dupa principiul de functionare:

A.Mecanice; B.Electrice; C.Pneumatice; D.Optice; E.Cu radiatie

3. Dupa contactul cu piesa masurata: A.Cu contact; B.Fara contact.

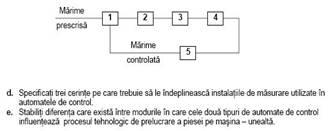

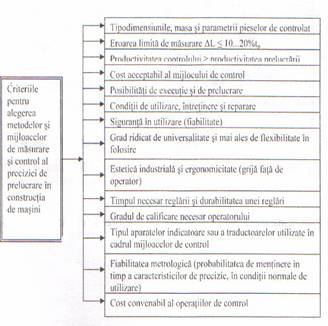

CERINTE IMPUSE INSTALATIILOR DE MASURARE UTILIZATE IN AUTOMATE DE CONTROL

n      Precizie mare;

n      Erori de justete si de fidelitate mici;

n      Sensibilitate mare;

n      Eroare de zero mica;

n      Viteza de raspuns mare (trebuie marita in special la automatele de control pasiv).

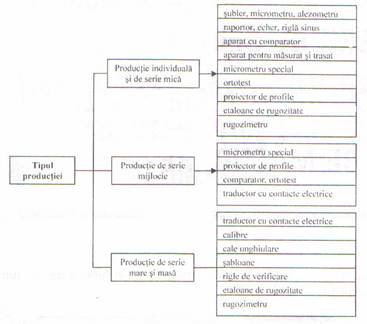

INSTALATII DE MASURARE MECANICE

n      Au robustete mare dar precizia este scazuta.

n      Se pot realiza cu traductoare mecanice cu actiune directa:

Calibre rigide;      Calibre pana; Calibre reglabile; Traductoare cu amplificare mecanica

INSTALATII DE MASURARE ELECTRICE

Au in componenta capete de masurare cu

n      Traductoare electrice cu contacte;

n      Traductoare inductive;

n      Traductoare capacitive.

Sunt robuste insa au gabarit mare si sunt sensibile la vibratii.

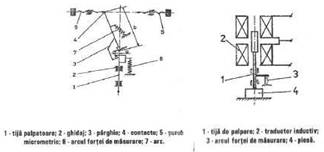

-poate fi cu doua sau cu mai multe contacte, cu sau fara amplificarea deplasarii contactelor in raport cu deplasarea tijei de masurare. Amplificarea se obtine pe cale mecanica sau pneumatica, partea electrica avand drept scop numai automatizarea procesului de control. Se realizeaza un control limitativ pentru a se verifica daca dimensiunile efective ale pieselor se incadreaza in campul de toleranta prescris       ( fara a preciza valoarea efectiva a fiecarei dimensiuni         Schema de principiu a capului de masurare cu traductor electric cu doua contacte 1-tija palpatoare; 2-ghidaj;3-parghie; 4-contacte5-surub micrometric;6-arcul fortei de masurare 7-arc

Schema de principiu a capului de masurare cu traductor inductiv 1-tija de palpare ; 2-traductor inductiv; 3-arcul fortei de masurare; 4-piesa Prin intermediul capului de masurare cu traductor inductiv marimea mecanica masurata este transformata intr-o variatie a impedantei unor bobine. Avantaje: Sensibilitate mare; Precizie mare.

INSTALATII DE MASURARE CU TRADUCTOARE PNEUMATICE

Marimea de iesire ( presiunea din camera de masurare) este modificata proportional cu variatia marimii de intrare si cu variatia interstitiului duza-clapeta (s).

Avantaje: Precizie ridicata;

Raport de amplificare mare;

Posibilitatea masurarii fara contact cu piesa;

Siguranta in functionare;

Pot fi folosite in locuri greu accesibile;

Sunt robuste

Dezavantaj: Au inertie mare ( timp de raspuns ridicat)

ELEMENTE COMPONENTE ALE INSTALATIILOR SI SISTEMELOR DE MASURARE

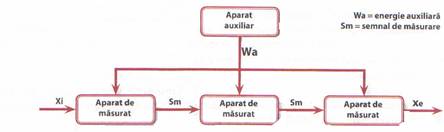

Instalatiile si sistemele de masurare sunt alcatuite din mai multe aparate de masura (situate in fluxul semnalului) si aparate auxiliare (nesituate in fluxul semnalului dar care livreaza energie auxiliara pentru mentinerea functiunii instalatiei, captarea si adaptarea unui semnal de masurare, emiterea valorii masurate).

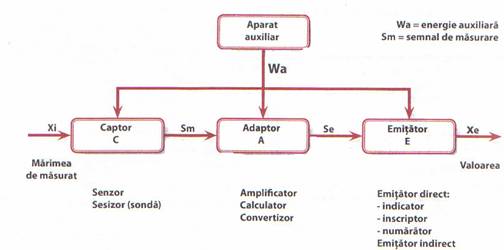

1. Dupa rolul pe care il au in instalatia de masurat aparatele se numesc captor, adaptor, emitator. 2. Dupa forma semnalului, mijloacele de masurat sunt traductoare si convertizoare

CAPTORUL - este un aparat de masura care capteaza marimea de masurat si emite la iesire un semnal corespunzator.

Ex. termometrul cu rezistenta.

Daca marimea de intrare este, in acelasi timp,si semnal de masurare captorul nu este necesar.

Captorul poate fi:

Activ - cand energia semnalului de masurare este luata direct de la masurand.

Pasiv - in cazul in care marimea de masurat comanda o energie auxiliara de la o sursa auxiliara.

Partea captorului care sesizeaza direct marimea de masurat se numeste senzor sau sonda.

Captorul trebuie sa micsoreze influenta marimilor perturbatoare asupra semnalului de masurare.

ADAPTORUL-este un aparat de masura situat intre captor si emitator. Poate fi:

A. Amplificator de masurare- un aparat de masura cu energie auxiliara la care energia de intrare comanda energia auxiliara de iesire(ex. amplificarea puterii).

B. Calculator -efectueaza operatii de calcul.

C. Traductor - transforma marimea aplicata la intrare intr-o marime de alta natura fizica, proportionala cu cea aplicata la intrare.

SE DEOSEBESC

      Aparate de conexiune - servesc la conectarea a doua sau mai multe semnale de masurare;

      Aparate de functie - transforma semnalul de intrare dupa o anumita relatie matematica:

      Aparate de temporizare - formeaza dependenta temporara dintre semnalul de iesire si cel de intrare.

EMITATORUL- aparat de masurare foloseste energie auxiliara si emite valoarea masurata a marimii de masurat.

Poate fi:

Direct - emite valoarea masurata intr-o forma inteligibila:

-indicatoare (analogice sau digitale);

-inregistratoare(inregistreaza rezultatul pe diagrame);

-numaratoare(emite valoarea masurata ca suma sau integrala).

Indirect - emite valoarea masurata intr-o forma recunoscuta de dispozitive speciale: aparate de semnalizare, emitatoare se semnal limita.

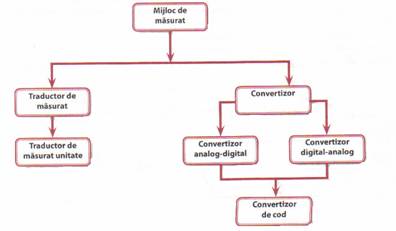

Dupa forma semnalului, mijloacele de masurat se clasifica : Traductoare si convertizoare

Daca la intrarea si la iesirea traductorului se afla aceasi marime fizica si aparatul lucreaza fara energie auxiliara aparatul se numeste transformator sau convertizor.

Ex: transformator de curent, transformator de tensiune.

TRADUCTORUL UNITATE ( transmitator, convertizor standard de masurare) -

Are domeniul semnalului de iesire normat si necesita energie auxiliara.
