STANDARDNÍ  OPERAČNÍ  POSTUP PŘI BUDOVÁNÍ

BSG

4. BRIGÁDY RYCHLÉHO NASAZENÍ

OBSAH:



          1. Rekognoskace, zaměření a zákres místa brigádního centra podpory BSG

2. Výstavba centra podpory BSG

3. Rušení centra podpory BSG

4. Přeprava materiálu pro centrum podpory BSG

5. Časové normy pro výstavbu a rušení centra podpory BSG



SEZNAM PŘÍLOH:

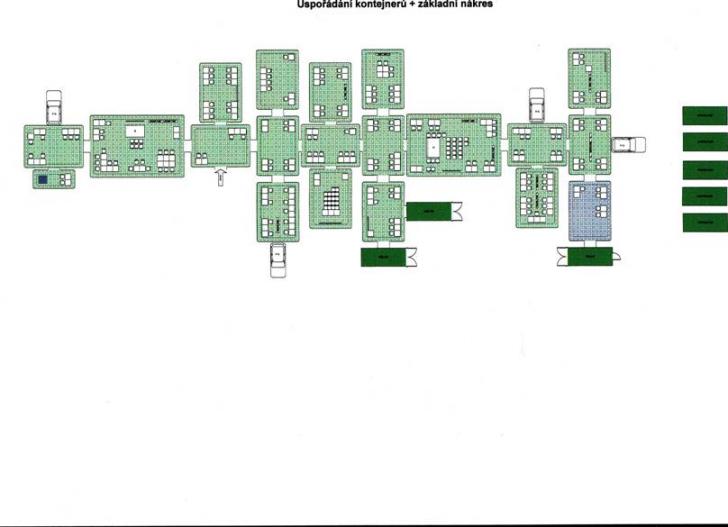

1.     Uspořádání kontejnerů + základní nákres

2.     Schéma struktury BSG.

3.     Seznam materiálu pro výstavbu BSG.

4.     Schéma struktury  jednotlivých družstev.

5.     Struktura cvičících v rámci výstavby FHQ a BSG.

6.     Popis činnosti v jednotlivých fázích přípravy a výstavby BSG.

7.     Pokládání podlážek pro malý stan.

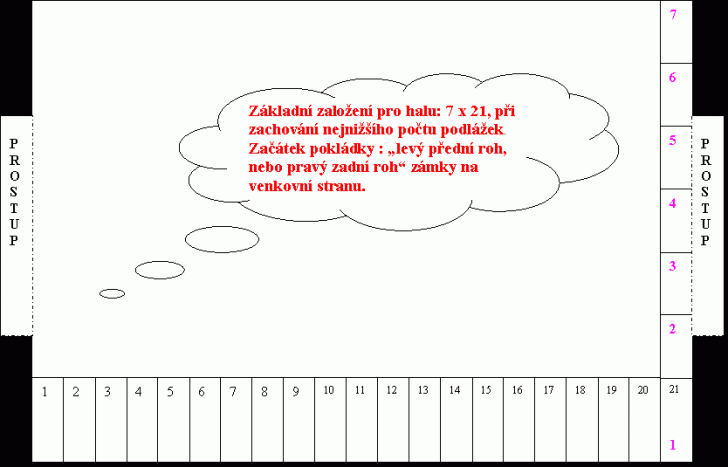

8.     Způsob pokládání podlažek hala

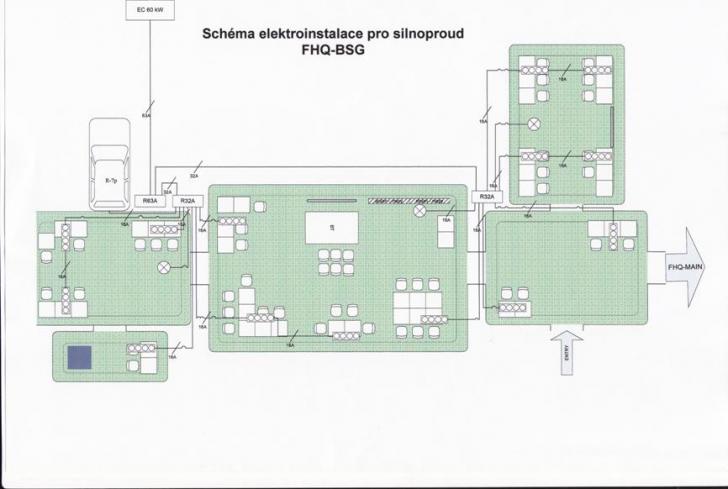

9.     Schéma elektroinstalace pro silnoproud.

10.           Schéma zapojení telefonů.

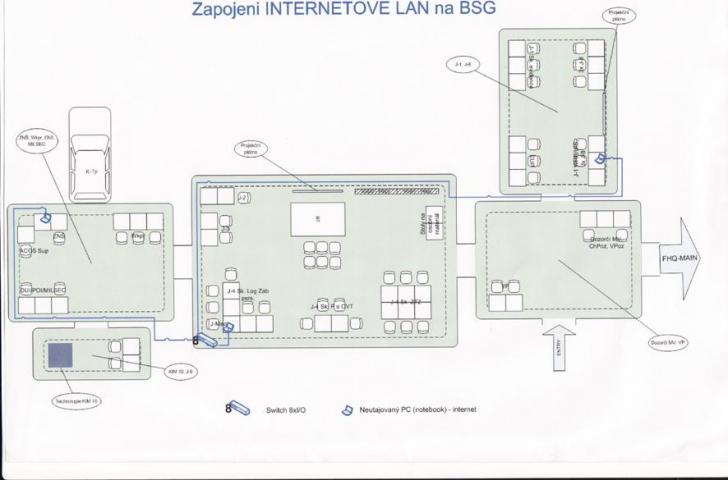

11.            Zapojení internetové LAN na BSG

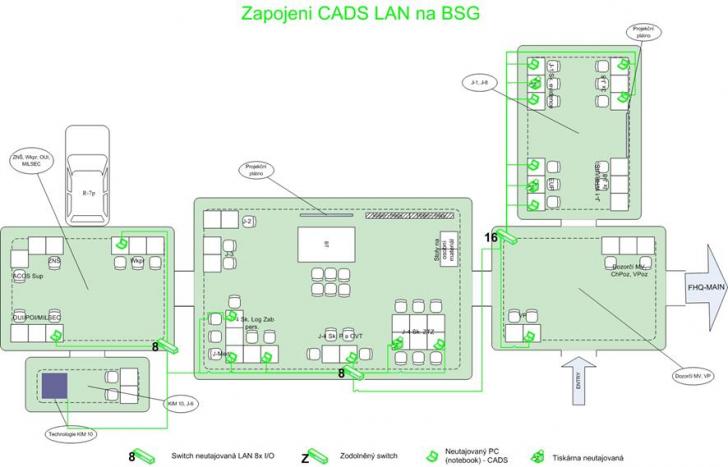

12.           Zapojení CADS LAN na BSG



Brigádní centrum podpory BSG                                                                                                                                      Poznámky

Výstavba BSG může být prováděna samostatně,nebo společně s FHQ  (hlavním místem velení ).

Výstavbu BSG  zabezpečuje 5. a 6.družstvo BSG vyčleněné VU 1762/SR a obsluhou  prostředku

KIM 10v celkovém počtu: Velitel družstva BSG

                                              - družstvo č.5(1+6,) obsluha prostředku R7, PPS, KIM 10 - 2x příslušníci 101

                                              spoj praporu Lipník nad Bečvou.(viz.tabulky pro zabezpečení BG)

-         družstvo č.6 (1+3), příslušníci ČMV, VÚ 1762/SR

-         družstvo č.7 (dopřesní vel. ČMV), bude vyčleněno z příslušníků

101. spoj.praporu a bude zabezpečovat ostrahu centra podpory BSG.

Brigádní centrum podpory BSG je tvořeno 4 nafukovacími stany (3 malé stany a jedna hala), schéma

jejich uspořádáni je zobrazeno v příloze č.1. Kontejnery s materiálem jsou složeny ve vzdálenosti do

20m od prostoru pro výstavbu BSG. Jejich uspořádání je součástí přílohy č.1.



1.Provedení rekognoskace terénu, zaměření prostoru.



Fáze  „0“

§        Před zahájením výstavby  provede skupina (1+3) rekognoskaci terénu se zaměřením na vytyčení

 prostor pro rozmístění materiálu a techniky k výstavbě.

§        Pro rekognoskaci je vyčleněná skupina (1+3) ve složení:1x  velitel družstva BSG

                                                                                                     1x příslušník dr.č.6, (rozvody-silnoproud)

                                                                                                     1x příslušník dr.č.5,(vytyčení prostor výstavby)

                                                                                                     1x příslušník dr.č.5,(skladník materiálu BSG )

Rekognoskace : - zaměření a vytyčení prostor pro výstavbu centra podpory, umístění EC, kontejnerů                     Poznámky

                      a parkovacích prostor.

                      - provedení základního nákresu pro rozmístění jednotlivých funkčních celků.

                           - rozvržení prostor pro střežení centra BSG.

2. Výstavba brigádního centra podpory BSG

Před zahájením výstavby je provedeno seznámení cvičících / VÚ 1762-SR a přidělené prvky podpory/

s organizací výstavby,  zabezpečením a střežením  určených prostor, zdravotnickým zabezpečením

(zdravotník + vozidlo) : řídí Velitel družstva BSG.

METODICKÝ POSTUP PŘI ZAHÁJENÍ VÝSTAVBY BSG

 Fáze „1“

 Výstavba BSG(řídí Velitel družstva BSG):

Ø     Navezení materiálu (kontejnerů) do stanoveného prostoru: plní provozní četa-multilift.

Ø     Přistavení EC a zahájení výstavby elektrorozvodů: plní dr.č.6 s obsluhou EC.

Ø     Sestavení proudu techniky v prostoru nasazení pro další činnost, v případě aktivace LAN OTS

     se stupněm utajení „T“ se zabezpečí požadovaný perimetr a jeho střežení

     (tajná aktiva, KRIPTO, klíče): plní dr.č.7 v rámci střežení

Ø     Příjezd osob do vyčleněných prostor (, regulace techniky: plní dr.č.7 v rámci střežení

Ø     Nástup, poučení osob, rozdělení sil a prostředků pro výstavbu funkčních celků BSG: plní VD-BSG



                 Cvičící BSG

         (zabezpečení výstavby)

družstvo č.5  (1+6), SR+2xLipník

družstvo č.6   (1+3), SR





                 Ostatní cvičící

             (zabezpečení střežení)

       družstvo č.7

101 spoj.prapor Lipník n/Bečvou.(dle počtů cvičících)






Fáze „2“

                                                                                                                                                                         Poznámky

Ø    Natažení el. instalace pro kompresory: plní 6.dr. 1+3 ,obsluha EC.

Ø    Natažení el. instalace pro rozvodné body: plní 6.dr. 1+3, obsluha EC.

Ø    Vynesení a položení podlážek: plní 5.dr. 1+7 a .6.dr. 1+3 - (po ukončení el.instalace).

Ø    Výstavba (nafouknutí) stanů a připnutí hygienických vložek: plní 5 a 6.dr. 1+11.

Ø    Umístění  stanů na stanovená místa,ukotvení a pospojování: plní 5 a 6.dr. 1+11.

Umístění haly na stanovené místo a její ukotvení a nafouknutí: plní 5 a 6.dr. 1+11.

Ø    Přistavení technologie KIM-10 od 101.spojpr

Ø    Zahájení výstavby komunikační infrastruktury J-6 (s omezením pro LAN OTS

se stupněm utajení)

Fáze „3“



Ø    Příprava a zkompletování vnitřní elektroinstalace,vybavení el. osvětlením: plní 6.dr. 1+3

Ø    Nastěhování a rozmístění vnitřního vybavení do stanů a haly: plní 5.dr.1+7

Ø    Zapojení teplometné soustavy: plní 5a6.dr.(po ukončení kompletace centra BSG).



Fáze „4“

Ø    Přistavení spojovací techniky R7M1p do určeného prostoru BSG: plní osádka R7M1p 1+2

Ø    Výstavba provozovny R7M1p

Ø    Výstavba anténního pole

V době navezení materiálu, výstavby,(rušení) a provozu centra brigádní podpory bude

zabezpečené střežení družstvem č.7 po upřesnění a poučení Velitelem družstva BSG !







3. Rušení brigádního centra podpory BSG                                                                                        Poznámky

Rušení BSG se provádí opačným postupem než výstavba.

V pořadí:

Ø     fáze „4“

Ø     fáze „3“

Ø     fáze „2“

Ø     fáze „1“

Ø     kontrola prostor, materiálu a poučení osob před odjezdem.



4. Přeprava materiálu pro brigádní centrum podpory BSG

Materiál určený pro výstavbu BSG je trvale uložen v kontejnerech ve kterých je také

přepravován z posádky do místa určení na vozidlech. Veškerý uložený materiál musí

být pevně připevněn k podlaze kontejnerů, aby nemohlo dojít k jeho samovolnému

pohybu a poškození během přepravy,  především během fáze naložení a složení

kontejnerů. Uložení materiálu v kontejnerech je rozdělené v závislosti na způsobu výstavby BSG a použití.







5. Časové normy

Činnost

Výstavba

Fáze 1

Fáze 2

Fáze 3

Fáze 4

Čas

7 hod

0.30

3.00

3.00

0.30

Činnost

Rušení

Fáze 4

Fáze 3

Fáze 2

Fáze 4

Čas

6 hod

0.30

2.30

2.30

0.30




Schéma struktury BSG

                                                                                                                                                                                                                   Poznámky

Schéma uspořádání stanů BSG a rozmístění:


Seznam materiálu pro výstavbu BSG

Geotextílie



Vyrovnávací dlaždice pod stany – 335 ks

Rádiová provozovna R-7M1p

Stan č.1

-pracoviště ACOS Sup, Wkpr, OUI/POI/MILSEC

Stan nafukovací TPE 6004-4 (souprava)   – l  ks

Vytápěcí agregát AT-25 (souprava)           – 1 ks

Stůl                                                             – 6 ks

Židle                                                           – 5 ks

Nástěnky                                                    – 2 ks

Stan č.2 (hala)

-pracoviště  J-4(ZTZ, OUI, LOG, MED), J-3, J-2

Vytápěcí agregát CLK30 (souprava)        – 2 ks

Stůl                                                            – 16 ks

Židle                                                          – 11 ks

Nástěnky                                                   – 1 ks

Velký stůl na mapu                                   – 1 ks

Stan č.3

-pracoviště DMV, Chpoz, VPoz, VP

Stan nafukovací TPE 6004-4 (souprava)   – 1ks

Vytápěcí agregát AT-25 (souprava)          – 1 ks

Stůl                                                            – 3 ks

Židle                                                          – 2 ks

Nástěnky                                                   – 2 ks

Stan č.4

-pracoviště EUP, J-1 (WHR/UIS, Sk evidence), J-8

Stan nafukovací TPE 6004-4 (souprava)    – 1ks

Vytápěcí agregát AT-25 (souprava)            – 1 ks

Stůl                                                              – 8 ks

Židle                                                            – 12 ks

Nástěnky                                                     – 1 ks

Souprava - Stan nafukovací TPE 6004-4

Izolační vložka zadní    – 1 ks

Izolační vložka střední  – 1 ks

Izolační vložka čelní     – 1 ks

Ruční pumpa                 – 2 ks

Lepící sada                    – 1 ks

Kladivo                         – 1 ks

Kolíky                           – 22 ks

Vnitřní rozpěrné tyče    – 18 ks

Tyče k průchodu           – 3 ks

Průchodový díl              – 1 ks

Zářivka Neon                – 3 ks

Rozvodka s jističem     – 1 ks

Souprava - Vytápěcí agregát AT-25

Termostat               – 1 ks

Komínek                – 1 ks

Rozváděcí koleno  – 1 ks

Hadicový přívod    – 1 ks

Upínací řemínek    – 1 ks

Upínací pásek        – 1 ks

Souprava - Vytápěcí agregát CLK30

Termostat               – 1 ks

Komínek                – 1 ks

Rozváděcí koleno  – 1 ks

Hadicový přívod    – 1 ks

Upínací řemínek    – 1 ks

Upínací pásek        – 1 ks

Hala nafukovací MMS

Zářivka Neon                           – 10 ks

Rozvodka s jističem                 – 1 ks



Přední díl                                    – 1 ks

Podlážka                                     – 1 ks

Ruční pumpa                              – 1 ks

Elektrický kompresor                 – 1 ks

Nástavec na vysávání vzduchu  – 1 ks

Tyče dlouhé                                – 2 ks

Tyče krátké                                 – 2 ks

Lepící sada                                  – 1 ks

Kolíky                                         – 18 ks

Kladivo                                       – 1 ks

Izolační vložka                            – 1 ks

Centrální díl                               – 1 ks

Podlážka                                     – 1 ks

Ostatní materiál

Kabel 5m                                     – 10 ks

Elektrický kompresor-černý        – 2 ks

Redukce ke kompresoru              – 1 ks







                                    SCHÉMA STRUKTURY JEDNOTLIVÝCH DRUŽSTEV.

Velitel družstva BSG:                                                                                                                                  Poznámky

v      pprap. Radek HRADECKÝ

Družstvo č.5: ČZMV, velitel družstva = velitel PPS

v     rtn.Pavel HOLEČEK

v     rtn.Ondřej NEBESKÝ

Obsluha PPS:

v     pprap.Petra PEJCHOVÁ

v     rtn.Renáta FIALKOVÁ

v     rtn.Tomáš VYDRA

Osádka KIM 10, Lipník nad Bečvou:

v

v

Družstvo č.6: ČMV,  velitel družstva = velitel družstva ČMV

v   pprap. Michal BURGET

v    rtn.Rostislav JESÍNEK

v     rtn.Lukáš RÁLIŠ

v    rtn. Pavel BENEŠ

STRUKTURA  CVIČÍCÍCH V RÁMCI VÝSTAVBY „FHQ a BSG“.




                                                   POPIS ČINNOSTÍ V JEDNOTLIVÝCH FÁZÍCH



FÁZE „0“                                                                                                                                                                                             Poznámky

Ø     Velitel Družstva BSG + 3 na místě určeném pro výstavbu zaměří, vytyčí a zakreslí do základního

     nákresu ( příloha č.1 ) prostory pro výstavbu stanů a haly.

Ø     Zakreslí také místo pro umístění EC, kontejnerů a parkoviště pro malou techniku a spoj. speciály.

FÁZE „1“

Ø     Velitel nechá nastoupit všechny cvičící jednotky a seznámí je s prostorem pro výstavbu BSG

     a jeho střežení (dále v případě aktivace LAN OTS se stupněm utajení „T“)

Ø     Seznámí je dále také s hlavními funkcionáři pro řízení výstavby jednotlivých funkčních celků.

Ø     Rozdá schémata výstavby velitelům skupin a vydá povel k zahájení výstavby.

FÁZE „2“

Ø     7.dr. zahájí dosažení objektové bezpečnosti, zahájení budování utajení LAN, střežení prostoru pro

     výstavbu BSG a podílí se na regulaci přijíždějící techniky.

Ø     6.dr zahajuje samostatně přípravu elektroinstalace pro připojení kompresorů.(po ukončení činnosti se

     přesouvá zpět ke kontejneru č.6.

Ø     5 a 6.dr. se řadí před kontejnerem č.6. a na povel jednotlivých velitelů skupin začne vynášet

     podlážky do vytyčeného prostoru.

Ø     5dr. vyčlení 4 vojáky,kteří začnou ukládat podlážky podle nákresu velitele skupiny,

    zbytek pokračuje v nošení dalších podlážek a skládá je na hromady po 10-ti až 20-ti kusech.

Ø     Po založení podlahy 5 a 6.dr. vynese z kontejneru č.6 stan a odnese ho do určeného prostoru pro

     nafukování stanů.Tento stan nafoukne a vybaví ho hygienickými vložkami.Takto pokračuje až do

     počtu 3 stanů a 1 hala (vybudovat halu tak, aby suché zipy mezi díly haly směřovaly z kopce,

     tím se zamezí zatékání do haly)

Ø      5 a 6.dr. přesune stan na stanovené místo,ukotví ho a provede pospojování.Takto pokračuje do  doby       Poznámky

     rozvinutí kompletního brigádního centra podpory.

Ø     Přistavení technologie KIM-10 na určené místo (určí VD BSG)

Ø     Zahájení výstavby komunikační infrastruktury (provede J-6)

FÁZE „3“

Ø     6.dr. na povel velitele skupiny začne po zkompletování stavby BSG zapojovat elektroinstalaci

          včetně osvětlení, prodlužovacích kabelů a přípravu pro zapojení teplometů.

Ø     5.dr. po ukončení nafukování a umístění  stanů a haly uklidí  nepoužitý materiál do kontejneru č.6

    (obaly od stanů,hygienických vložek a tyčí,dále kompresory a ruční pumpy)

Ø     Po uložení materiálu začne 5.dr. vybavovat všechny stany ubytovacím materiálem (stoly, nástěnky,

     birth-table).Umísti je ve stanu dle přiloženého nákresu, př. č.2.

Ø     Dle aktuální potřeby připojí dr.č.5 a 6. teplometnou soustavu a spustí vytápění.

Ø     Po ukončení činnosti provede VD - BSG nástup 5. a 6. družstva a vydá potřebné úkoly.(doladění

     ukotvení stanů,případné dofouknutí stanů a jiné úkoly,podle situace)

Ø     Každé družstvo které takto ukončí svou činnost, se pod vedením velitele skupiny shromáždí v prostoru

     před kontejnery .

Fáze „4“

Ø     Přistavení spojovací techniky R7M1p do určeného prostoru BSG

Ø     Výstavba provozovny R7M1p dle Návodu k obsluze R7M1p

Ø     Výstavba anténního pole         - VKV dle Návodu k obsluze RF 1325/50

- KV dle Návodu k obsluze R150



 POKLÁDÁNÍ  PODLAŽEK  MALÝ STAN

Poznámky:



Text


Poznámky:                                   ZPŮSOB  POKLÁDÁNÍ  PODLAŽEK  HALA

Text


                                                                                                                                                             Příloha č.: 9

                                  SCHÉMA ELEKTROINSTALACE PRO SILNOPROUD                                                 Poznámky












           Příloha č.: 10




DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1901
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Distribuie URL

Adauga cod HTML in site



Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019. All rights reserved
