Metalické kabely pro horizontální a vertikální rozvody

Metalické kabely pro horizontální a vertikální rozvody

Kabel je tvořen 4mi páry krouceného drátu. Každý pár má barevné kódování definované doporučením TIA/EIA-586-A. Páry jsou odlišeny těmito barvami:

modrá

zelená

oranžová

hnědá

V páru je vždy druhý drát bílý s doplňkovým potiskem odpovídající barvy. Důvodem barevného odlišení je usnadnění osazování zásuvek a panelů, neboť jejich konektory mají odpovídající barevné značení.

Kroucení neboli twistování zajišťuje vyšší odolnost proti interferencím s okolními vlivy. Pokud dojde k jeho narušení např. nevhodným způsobem pokládání kabelu nebo jeho ukončení v panelu nebo zásuvce, může dojít ke zhoršení přenosových vlastností spoje. Nelze pak použít např. pro vyšší komunikační rychlosti (100 Mbit/s).

Kabely se vyrábějí v několika provedeních, které se odlišují stíněním a impedancí. Ve světě, ale zejména v USA je nejpoužívanější verzí kabel typu UTP (Unshileded Twisted Pair). Jeho impedance je 100 ohm a nepoužívá žádné stínění.

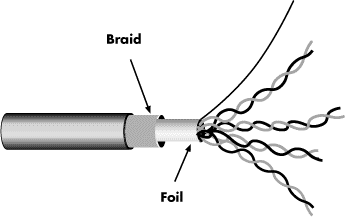

Druhým nejpoužívanějším typem kabelu, který nalezl uplatnění zejména v Evropě, je kabel s nejednoznačným označováním. Různí výrobci pro něj mají různá označení, ale v principu jde o ten samý typ. Kabely označené jako FTP (Foiled Twisted Pair) nebo ScTP (Screened Twisted Pair) mají stejnou impedanci jako kabely UTP - 100 ohm, ale v porovnání s nimi mají navíc fólii, kterou jsou obaleny všechny kroucené vodiče. Fólie zajišťuje stínění. Mezi kroucenými vodiči se nachází neizolovaný drát, který usnadňuje uzemnění kabelu.

Někteří výrobci kabelů používají pro výraz Screened Twisted Pair matoucí zkratku STP – viz. další odstavec.

Jsou používané i plně stíněné kabely. Dnes je již jejich použití omezeno na dožívající kabeláže pro Token Ring, ale zdá se, že plně stíněné kabely najdou v moderní úpravě nové využití. Plně stíněné kabely jsou označovány jako STP (Shielded Twisted Pair). Vyznačují se tím, že není stíněn pouze celek, ale stínění mají všechny dílčí kroucené páry kabelu. Klasické STP kabely mají impedanci 150 ohm a příkladem může být např. kabel IBM Type 1 zakončovaný populárním IBM Type 1 konektorem, známým i pod pojmem 'Hermaphrodit'. Protože je kabel s impedancí 150 ohm nepoužitelný pro dnes nejrozšířenější technologii – Ethernet, budou mít nové typy STP kabelů impedanci 100 ohm a budou používat speciální typy konektorů (např. GG45).

V textu byly uvedeny typy kabelů, podrobněji se významu kroucení párů a problematice stínění se bude věnovat samostatná kapitola
