Painelaite harjoitustyö

Painelaite

harjoitustyö

Alkuarvot

Suurin paine (käyttöpaine) 2.4 MPa

Tilavuus 9,5 m³

Suurin sallittu lämpötila 275 sC

Alin lämpötila 0 sC

Painepytty sisältää höyryä tai vettä

Sijaitsee sisätiloissa

1. Lieriö

Materiaali RAEX 385P, jonka laskentalujuus (taulukosta) kyseisessä lämpötilassa on 295 N/mm²

1.1 Seinämän paksuus SFS 2611

kokonaisseinämänpaksuus:

s_r = muovausvara 1mm + ohenemisvara 1mm

s_kok=16 mm+1mm+1mm = 18 mm

2. Päädyt

Valitaan Rautaruukin valmispääty SS482

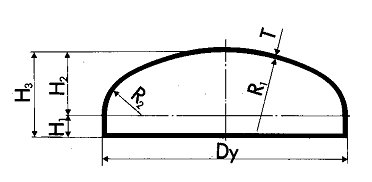

2.1 Päädyn mitat

3. Säiliön mitat

Päätyjen tilavuus:

Koko korkeus

4. Hydrostaattinen paine

4.1 Uusi kokonaispaine

Ei ylity

5. Ulkoinen paine

Standardista: SFS 2862

5.1 Kimmoinen lommahdus

Taulukosta x=12,5

Hyväksytään

5.2 Kimmoton lommahdus

Hyväksytään

6. Päätyjen seinämäpaksuus

Standardista: SFS 2614

Toinen pääty aukoton

Toiseen tehdään aukko, jota ei tarvitse vahvistaa

6.1 Aukottoman päädyn seinämän minimipaksuus

6.1.1 Sisäisen paineen suhteen

c=1

yväksytään.

6.1.2 Ulkoisen paineen suhteen

hyväksytään

6.2 Aukollinen pääty

Jos

Taulukosta -> C= 0,9

7. Vaipan aukot

SFS 3333, kun d_s>1500mm

- Yksi miesaukko

- Hitsattavat kauluslaipat SFS2155

- Jännitystarkastelu SFS 2618

Valitaan suurin standardista

7.1 Yhteen seinämänpaksuus SFS 2611

(seinämänpaksuus sisähalkaisijan mukaan)

Yhteen seinämän minimipaksuus

7.2 Vaipassa vahvistettavaksi luotettava alue

7.3 Yhteen vahvistettavaksi luotettavan alueen paksuus

7.4 Vaipan läpäisevän yhteen sisäpuolelle ulottuvasta osasta vahvistettavaksi luotettavan osan pituus

7.5 Jännitystarkasteluun tarvittavat paineenalaisen alueen pinta-alat

7.6 Vertailujännitys

Hyväksytään

7.7 Aukon vahvistuksen riittävyys

Hyväksytään

8. Miesluukun kansi

SFS2615

suora kansi

Pahvitiiviste

-ruuvin pituus = laippa + kansi + mutteri + aluslevy + tiiviste

=48mm+41mm+2mm+2mm+5mm

=97mm

M40 x 100

9. Miesluukun ruuvikiinnitys

– SFS 2620

– pahvistiiviste

– tarkistetaan laipan ruuvien lujuus

9.1 Ruuvijaon tarkastus

Ruuvijaon ja vapaareiän halkaisijan suhde pitää olla alle 5

20 kappaletta M24 ruuveja ==> vapaareikä 26mm

Ruuvien halkaisija = 670mm, josta pinta-ala on 2103,8 neliömillimetriä

Ruuvien jako =

Standardista vapaa reikä = 42 mm

Suhde==2,5 < 5

Hyväksytään

9.2 Ruuvin lujuustarkastelu käyttöolosuhteissa

Hyväksytään

9.3 Ruuvin lujuustarkastelu asennusolosuhteissa

Valitaan uudet ruuvit ja mutterit

M40 8.8 Cg35

Hyväksytään

10. Vaippaan tulevat liitäntäaukot

SFS 2618

– tehdään 2 aukkoa

- lasketaan maksimiaukko, jota ei tarvitse vahvistaa ja valitaan sopiva kauluslaippa

10.1 Vahvistamattoman aukon maksimihalkaisija (s.114)

Valitaan SFS 2156 standardista laippa: DIN200

11. Yhteiden sijoitus

– etäisyys hitsisaumasta >2,5*19mm=47,5mm

– keskiö etäisyys (s.112):

Pienet tulot:

Miesaukko – tulo:

12. Säiliön jalat

– massat

– neljä jalkaa

– profiili

– nurjahdus

– hitsisaumojen lasku

12.1 Paino

– päädyt = 2∙528kg=1056kg

– yhteet = 500kg

– vesi = 9,5m³ =9500kg

– lieriö

12.2 Nurjahdus

Koska jalat on tuettu molemmista päistä, nurjahduspituus on jalan pituus.

Jalan nurjahtamiseen tarvittava voima

Hyväksytään
