VILNIAUS STATYBOS IR DIZAINO KOLEGIJOS



STATYBOS FAKULTETO

STATYBOS KATEDRA

KONSTRUKCIJŲ SKAIČIAVIMO PAGRYNDŲ

KURSINIS DARBAS

MONOLITINĖS SIJINĖS PERDANGOS , KURIOS PLOKŠTĖ DIRBA ABIEM LINKMĖM , SKAIČIAVIMAS.

Tokios perdangos plokštės storis rekomenduojamas 7.. 10cm

Priimta

Sijos aukštis rekomenduojamas :

Priimta

Sijos plotis rekomenduojamas

Priimta

SKAIČIUOJAMA APKROVA, TENKANTI PERDANGOS PLOKŠTĖS 1 M 2

Charakteristinės naudojimo apkrovos qk reikšmės pagal panaudojimo kategorijas nurodytos Statybos techniniame reglamente STR 2.05 04:2003 „Poveikiai ir apkrovos. V skirsnis. Naudojimo apkrovos charakteristinės reikšmės. 10.1 ir 10.2 lentelės apkrovos poveikio dalinis koeficientas

Apkrov¹ sudaro grindų konstrukcija, plokštės nuosava masė ir naudojimo apkrova.

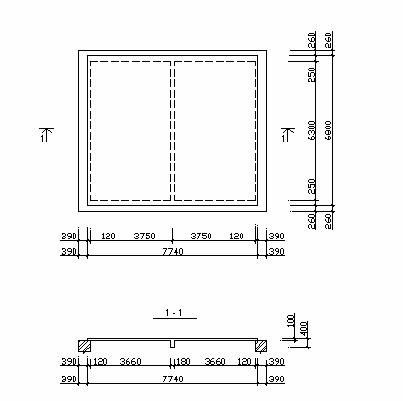

Projektuojama mokyklos monolitinė perdanga virš patalpos, kurios matmenys

B x L= 6.3 x 7.5m.

Mokyklos pastatai priskiriami C1 pastatų kategorijai.

Charakteristinė naudojim¹ apkrova pagal reglament¹ qk = 3kN/m2

Apkrovos rūšis

Apkrova N/m2

Charakteristinė apkrova

Skaičiuotina apkrova

Nuolatinė

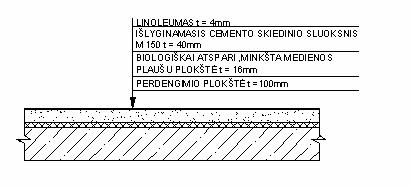

1. Linoleumas

t = 4mm r = 1500 kg/ m3

2. Išlyginamasis cemento sluoksnis M 150

t = 40mm r = 1800 kg/ m3

3. Biologiškai atspari minkšta medienos plaušu plokštė

t = 16mm r = 150 kg/ m3

4. Perdengimo plokštė

t = 100mm r = 2500 kg/ m3

gk=3304

gd=4460.4

Laikinoji

Suminė skaičiuotina apkrova

LENKIMO MOMENTU SKAIČIAVIMAS.

Skaičiuojamieji ilgiai:

Nustatoma, kaip dirba plokštė:

Kraštinių santykis rodo, kad plokštė linksta abiem linkmėm.

Įraižų skaičiavimai atliekami lentelių pagalba:

Visa apkrova plokštei:

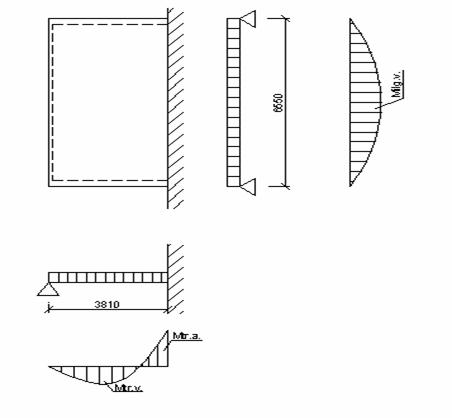

Lenkimo momentai trumpesniosios kraštinės linkme:

viduryje

atramoje

Lenkimo momentai ilgesniosios kraštinės linkme viduryje:

SKAIČIUOJAMAS REIKALINGAS ARMATŪROS KIEKIS.

Plokštė numatoma betonuoti klases C 20/25 betonų.

Apskaičiuojamas betono skaičiuotinas gniuždomasis stipris:

Apskaičiuojamas betono tempiamasis stipris:

Tinklai projektuojami iš armatūros klasės S 500, kurios ir S 400, kurios (stripine).

Armatūra skaičiuojama b = 1m pločio plokštės ruožui.



Armatūros skaičiavimas trumposios kraštinės linkmė viduje:

Armatūra skaičiuojama S 400 klasės:

Priimta 5 Æ 8 S 400 , As =2.51cm2 ,

Skaičiuojama armatūra trumposios kraštinės linkme atramoje:

Priimta 5 Æ 10 S 400 , As =5.65 cm2 ,

Skaičiuojama armatūra ilgosios kraštinės linkme viduje:

dilg = 10-1,5 - 0,4 – 0,2 = 7,9 cm = 0,079 m

Priimta 5 Æ 4 S 500 , As =0.63 cm2,

SIJOS ARMAVIMO SKAIČIAVIMAS.

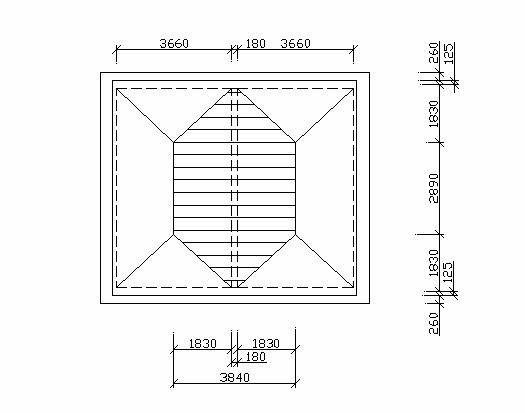

Sijai tenkančios apkrovos nuo denginio konstrukcijos ruožo plotis:

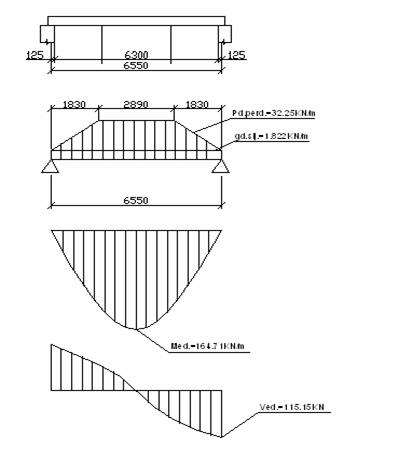

Apkrovos sijos ilgio vienetui skaičiavimas:

  1. Apkrova nuo perdangos lentynos, grindų konstrukcijos ir naudojimuos apkrovos:

  1. Sijos nuosava masė:

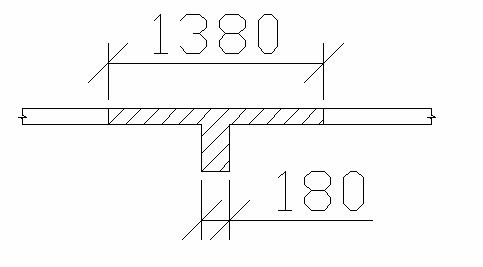

Naudingas gniuždomosios betonines zonos plotis:

Gniuždomosios zonos plotis

Apskaičiuojamas lenkimo momentas, kuri galėtu atlaikyti lentynos  gniuždomoji zona:

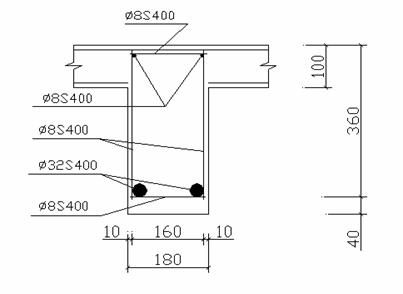

Priimta 2 Æ32 S 400, As = 16,08 cm2

ĮSTRIŽOJO PJŪVIO STIPRUMO SKAIČIAVIMAS.

Apskaičiuojama koki¹ skersinź jėg¹ atlaiko betonas įstrižojo plyšio gale.

Skersinė armatūra parenkama konstruktyviai. Kai pagrindinės armatūros strypo skersmuo Æ32, tai skersinės armatūros strypų skersmuo Æw 8 S 240

Skersinių strypų žingsnis atraminiame ruože, kai .

Priimta

Apskaičiuojama skersinė skaičiuotina jėga, kuri¹ atlaiko elementas be skersinės armatūros:

c – pavojingiausiojo įstrižoje pjūvio projekcija į elemento išilginź ašį:

Gautas rezultatas lyginamas su įšorinių apkrovų sukelta skersine jėga. Kai - betono stiprumas įstrižajame pjūvyje nepakankamas. Apskaičiuojama skersinė jėga, kuri¹ gali atlaikyti skersiniais strypais armuotas skerspjūvis.

Apskaičiuojamas skersinio armavimo intensyvumas, t.y. jėga, kuri¹ atlaiko skersinė armatūra elemento ilgio vienete. Skaičiuotinis skersinės armatūros stipris fy.w.d priklauso nuo skersines armatūros rūšies.

S¹lyga tenkinama.

Apskaičiuojama įstrižojo plyšio projekcija į išilginź elemento ašį

Tikrinami apribojimai

S¹lyga tenaikinama. Priimam pavojingo plyšio projekcija c0 = 0,63m

Apskaičiuojama skersinės jėgos dalis, kuri¹ atlaiko armatūra skersinio armavimo elemente

Apskaičiuojama skersine armatūra armuoto skerspjūvio atlaikoma skersinė jėga

Didinu skersinės armatūros klasź. Vietoj Æ8 S 240 priimta Æ8 S 400. kadangi skaičiavimai rodo, kad nedateklius stiprumo nedidelis, skaičiavimų nekartuoju.

Tuštimėtosios plokštės skaičiavimas.

APKROVOS IR ĮRAŽŲ SKAIČIAVIMAS

Grindų konstrukcija ir patalpos paskirtis pagal užduotį atitinka davinius, pateiktus monolitinei perdangos plokštės. Keičiasi laikančiosios gelžbetonines plokštės konstrukcija. Skaičiuojama ir konstruojama tuštimetoji gelžbetoninė plokštė, kurios t = 220 mm = 0.22m

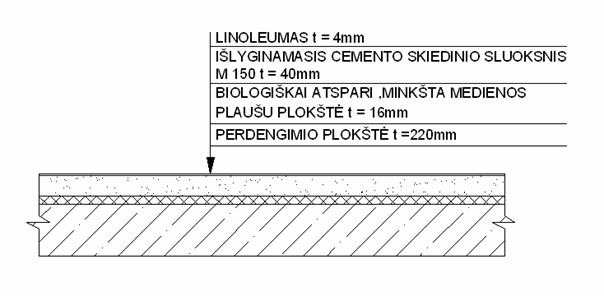

SKAIČIUOJAMA APKROVA, TENKANTI PERDANGOS PLOKŠTĖS 1 M 2

Apkrovos rūšis

Apkrova N/m2

Charakteristinė apkrova

Skaičiuotina apkrova

Nuolatinė

1. Linoleumas

t = 4mm r = 1500 kg/ m3

2. Išlyginamasis cemento sluoksnis M 150

t = 40mm r = 1800 kg/ m3

3. Biologiškai atspari minkšta medienos plaušu plokštė

t = 16mm r = 150 kg/ m3

4. Perdengimo plokštė

t = 220mm r = 2500 kg/ m3



gk=3829

gd=5168

Laikinoji

0,55 – koeficientas įvertinantis kiaurymes

Suminė skaičiuotina apkrova

  1. apkrova nuo grindų konstrukcijos ir naudojim¹ apkrova. Plokštės plotis B = 1,4 m:

  1. tuštimėtosios plokštės nuosava masė:

Suminė apkrova

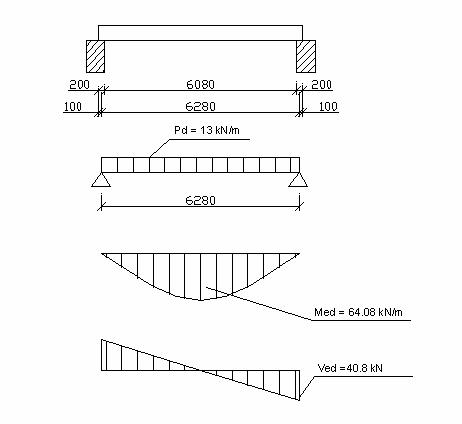

Plokštė ant sienos remiasi laisvai. Plokštės konstrukcijos ilgis bus:

Skaičiuomasis ilgis:

Apskaičiuojamos plokštź veikiančios įr¹žos nuo išorinių apkrovų poveikio:

PLOKŠTĖS SKIČIUOJAMASIS SKERSPJŪVIS.

Kiaurymės skersmuo standartinis d = 159 mm. Briaunelės storis rekomenduojamas 26..31mm. priėmus briaunelės storį 30 mm, apskaičiuojamas kiaurymių skaičius:

Atstumas nuo krašto iki pirmosios kiaurymės:

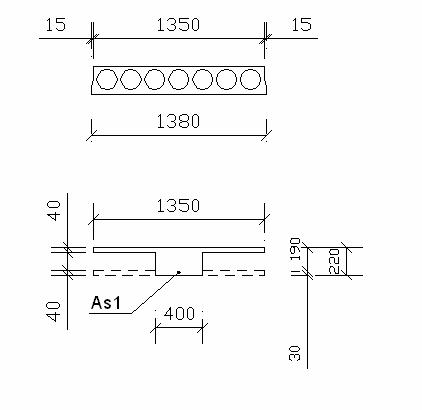

Plokštės skerspjūvį su 7-mis kiaurymėmis keičiame į dvitėjinį.

Æ

Dvitėjinio skerspjūvio sienelės storis:

Juostų storiai:

PLOKŠTĖS STATMENOJO PJŪVIO STIPRUMO SKAIČIAVIMAS.

Plokštė bus betonuojama iš betono klasės C 20/25

xeff hf = 0.04m

beff = Bk – 30 = 1380 – 30 = 1350mm = 1.35m

S500=fyd = 450 MPa

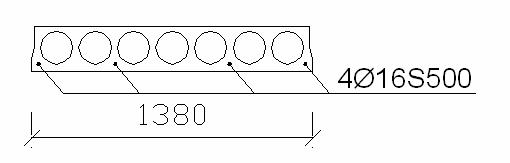

Priimta 4 Æ16 S 500, As = 8.04 cm2

ĮSTRIŽOJO PJŪVIO STIPRUMO SKAIČIAVIMAS.

Skersinė armatūra parenkama konstruktyviai. Kai pagrindinės armatūros strypo skersmuo Æ16, tai skersinės armatūros strypų skersmuo Æw 4 S 240. Priimta 4 Æ 5 S 500, As = 0,79 cm2

Skersinių strypų žingsnis atraminiame ruože, kai .

Priimta

Apskaičiuojama betono stiprumas pavojingojo įstrižojo plyšio gale:

Išvada: įstrižojo pavojingojo plyšio gale stiprumas pakankamas.

PAKĖLIMO KILPŲ SKAIČIAVIMAS.

Plokštė keliama keturiomis kilpomis. Vienos kilpos darbas neįvertinamas. Apskaičiuojamas apkrova tenkanti vienai kilpai.

Plokštės vieno ploto vieneto masė keliant:

apkrovos patikimumo koeficientas konstrukcij¹ keliant

Kilpos projektuojamos iš armatūros klasės S 240

Reikalingas kilpos skerspjūvio plotas apskaičiuojamas pagal formulź:

Kilpos skersmuo priimtas Æ14 S 240, Aan = 1,539 cm2

LITERATŪRA:

STR 2.05.04:2003 „Poveikiai ir apkrovos“

STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“

Jokūbaitinė Irena. Gelžbetoninės konstrukcijos: vadovėlis. Vilnius: Mokslas, 1988. – 220p.

Jokubaitis Vidmantas. Gelžbetoninės ir mūrinės konstrukcijos: vadovėlis. Vilnius: Mokslas, 1992 – 292p.

Ražaitis Viktoras. Pastatų konstravimo pagrindai: vadovėlis aukštųjų mokyklų studentams. Vilnius: Vilniaus dailės akademijos leidykla, 2004 – 328p.
