Atramų reakcijų skaičiavimas

fizinis



+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE



šiaulių universitetas

Technologijos fakultetas

mechanikos intinerijos katedra

Mechanika



1 utdavinys (Statika)

Atramų reakcijų skaičiavimas

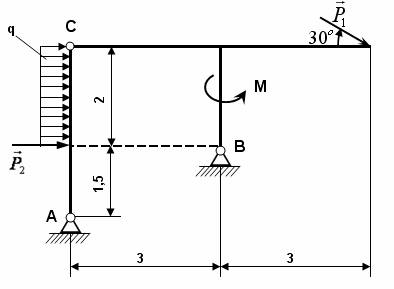

Utduotis: Apskaičiuoti brėtinyje parodytos konstrukcijos atramų reakcijas.

Duota:

P1 = 1 kN,

P2 = 4 kN,

M = 6 kNm,

q = 1 kN/m.

Rasti: RA, RB.

Sprendimas

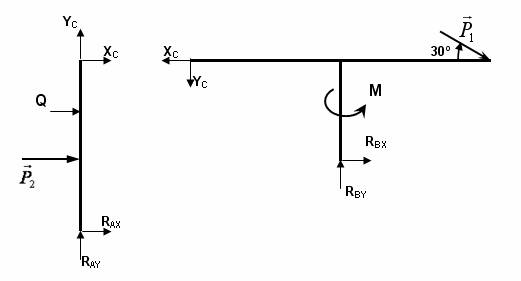

Konstrukciją išskaidome į dvi atskiras dalis, ir   susidedame tik veikiančias jėgas:



Išskirstytą krūvį q, suvedame į vieną jėgą Q.

Q  = q · l; Q = 2 kN



(1) (2)

Iš (1) sistemos paskutinės lygties išreiškiame XC:

Iš (2) sistemos paskutinės lygties išreiškiame YC:

Randame RAX ir RAY:

Randame RBX ir RBY:

Randame RA ir RB:
