Emiterinio kartotuvo tyrimas

Darbo tikslas:

Susipažinti su emiterinio kartotuvo veikimo principu ir nustatyti pagrindines charakteristikas.

Darbo eiga ir rezultatai:

Susipažinti su puslaidininkinio tranzistoriaus sandara ir veikimo principu.

Susipažinti su emiterinio kartotuvo (bendrojo kolektoriaus (BK) pakopa) veikimo principu.

Susipažinti su emiterinio kartotuvo tyrimo schema (1 pav.).

1 pav. Emiterinio kartotuvo (1 variantas) tyrimo schema

Apskaièiuoti emiterinio kartotuvo áëjimo varžà neávertinant átampos daliklio bazës grandinëje (rezistoriai R₁ ir R₂) varžos:

(1)

Apskaièiuoti átampos daliklio bazës grandinëje varžà:

(2)

Emiterinio kartotuvo áëjimo varža ávertinant átampos daliklio bazës grandinëje varžà:

(3)

Apskaièiuoti emiterinio kartotuvo srovës stiprinimo koeficientà neávertinant átampos daliklio bazës grandinëje varžos:

(4)

Emiterinio kartotuvo srovës stiprinimo koeficientas ávertinant átampos daliklio bazës grandinëje varžà:

(5)

Apskaièiuoti emiterinio kartotuvo átampos stiprinimo koeficientà:

(6)

Naudojantis programiniu paketu EWB512 sujungti 1 paveiksle pavaizduotà schemà.

Nustatyti tranzistoriaus darbo taškà nusakanèius parametrus. Šiam tikslui visi matavimo prietaisai perjungiami sroviø ir átampø nuolatiniø dedamøjø matavimui, o signalo šaltinio átampa nustatoma u_in = 0.

Matavimø rezultatus surašyti á 1 lentelæ.

1 lentelë. Tranzistoriaus darbo taško parametrai

Nustatyti dëstytojo nurodytà signalo šaltinio átampà u_in. Visus matavimo prietaisus perjungti sroviø ir átampø kintamøjø dedamøjø matavimui.

Matavimø rezultatus surašyti á 2 lentelæ.

2 lentelë. Emiterinio kartotuvo sroviø ir átampø kintamosios dedamosios

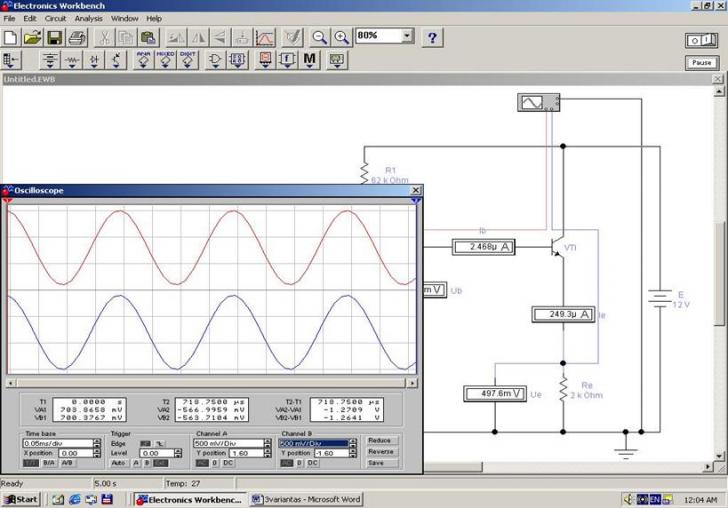

Vienà osciloskopo áëjimà prijungti prie signalo šaltinio (taškas a), kità prie emiterinio kartotuvo išëjimo (taškas b). Ájungti osciloskopà ir nukopijuoti emiterinio kartotuvo áëjimo ir išëjimo átampø kreives ir jas pavaizduoti 2 paveiksle.

Apskaièiuoti emiterinio kartotuvo áëjimo varžà neávertinant átampos daliklio bazës grandinëje varžos:

(7)

Emiterinio kartotuvo áëjimo varža ávertinant átampos daliklio bazës grandinëje varžà:

(8)

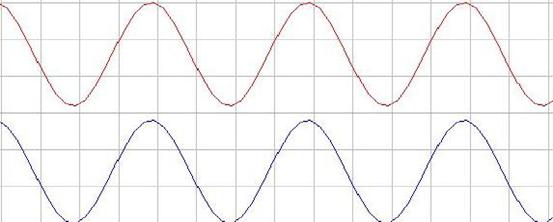

2 pav. Emiterinio kartotuvo áëjimo ir išëjimo átampos

Apskaièiuoti emiterinio kartotuvo srovës stiprinimo koeficientà neávertinant átampos daliklio bazës grandinëje varžos:

(9)

Emiterinio kartotuvo srovës stiprinimo koeficientas ávertinant átampos daliklio bazës grandinëje varžà:

(10)

Apskaièiuoti emiterinio kartotuvo átampos stiprinimo koeficientà:

(11)

Teoriniø (1, 3 – 6 formulës) ir eksperimentiniø (7 – 11 formulës) skaièiavimø rezultatus surašyti 3 lentelæ.

3 lentelë. Teoriniø ir eksperimentiniø skaièiavimø rezultatai

3 laboratorinio darbo variantø lentelë
