Laboratorinis darbas

“Medžiagų dielektrinių savybių tyrimas”



Dėstytojas: doc. G. Laukaitis





1.Darbo tikslas - susipažinti su dielektrikų poliarizacija, jos mechanizmais ir priklausomybe nuo temperatūros, bei nustatyti kiekybinius parametrus, aprašančius dielektrikų poliarizaciją.

2.Teorinė dalis:

Santykinė dielektrinė skvarba ε yra dydis, apibūdinantis dielektriko elektrines sąvybes. Santykinę dielektrinę skvarbą galima skaičiuoti pagal šią formulę:

ε = C/C0;

čia C, C0 plokščiojo kondencatoriaus talpa

Kuomet tarp plokščių yra vakuumas kondensatoriaus talpą galime išreikšti šia formule:

C00S/d;

čiaε0 -elektrinė konstanta,

S-plokštelių pesiklojančios dalies plotas,

d-atstumas tarp plokštelių

Žinodami ε-1/(ε+2) priklausomybę nuo 1/T, galime nustatyti kokia tiriamoji medžiaga yra tarp kondencatoriaus plokščių.



3. Aparatūra .

Aparatūrą sudaro termostatas su elektrine krosnele 1 ir termometru 2 bei plokščias kondensatorius su tiriamo dielektriko sluoksniu 3 tarp elektrodų. Termostatas naudojamas kondensatoriaus šildymui ir temperatūros nustatymui. Kondensatoriaus talpumo kitimas matuojamas universaliu RCL matuokliu 4.






4. Darbo eiga:

Išmatuojame tiriamo plokščiojo kondensatoriaus su dielektriko sluoksniu plotą S = 0.0001m2

bei tarpą tarp elektrodų d = 2.00E-05 m.

1.      Atliekame kondensatoriaus elektrinės talpos matavimus temperatūrų intervale tarp 20

ir 120 laipsnių, kas 10 laipsnių. Duomenis surašome į lentelę:

t, 0C

C,F

20

2.05E-10

30

2.16E-10

40

2.14E-10

50

1.95E-10

60

2.10E-10

70

2.04E-10

80

2.03E-10

90

1.95E-10

100

2.09E-10

110

2.05E-10

120

2.08E-10

2.      Nustatome dielektrinio sluoksnio skvarbos ε ( C=ε0εS/d )priklausomybę nuo temperatūros. Randame medžiagos dielektrinę skvarbą kambario temperatūroje. Užpildome lentelę:

ε0 = 8.85E-12 F/m

Temp (C)

C (F)

ε (F/m)

T, K

1/T

(ε-1)/( ε+2)

20

2.05E-10

4.63E+00

2.93E+02

3.41E-03

5.47E-01

30

2.16E-10

4.89E+00

3.03E+02

3.30E-03

5.65E-01

40




2.14E-10

4.83E+00

3.13E+02

3.19E-03

5.61E-01

50

1.95E-10

4.42E+00

3.23E+02

3.10E-03

5.32E-01

60

2.10E-10

4.74E+00

3.33E+02

3.00E-03

5.55E-01

70

2.04E-10

4.61E+00

3.43E+02

2.92E-03

5.46E-01

80

2.03E-10

4.59E+00

3.53E+02

2.83E-03

5.45E-01

90

1.95E-10

4.42E+00

3.63E+02

2.75E-03

5.32E-01

100

2.09E-10

4.73E+00

3.73E+02

2.68E-03

5.54E-01

110

2.05E-10

4.63E+00

3.83E+02

2.61E-03

5.47E-01

120

2.08E-10

4.69E+00

3.93E+02

2.54E-03

5.52E-01

3.    Nustatome kaip keičiasi (ε-1)/(ε+2) kintant temperatūrai, bei atvirkštinės absoliutinės temperatūros reikšmes. Gautus rezultatus surašome į lentelę.

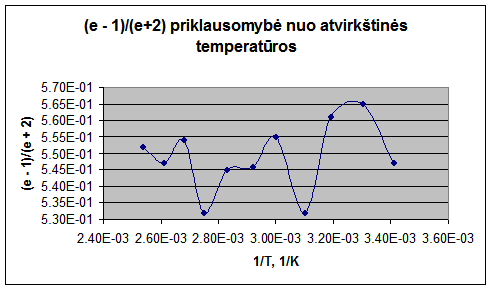

4.    Nubrėžiame (ε-1)/( ε+2) priklausomybę nuo atvirkštinės temperatūros 1/T. Pagal šią priklausomybę nustatome dielektriko poliarizacijos mechanizmą.

Grafikas



5. Išvados:

KAUNOTECHNOLOGIJOS UNIVERSITETAS

FIZIKOS KATEDRA

MEDŽIAGŲ FIZIKOS

Laboratorinis darbas Nr.5

Medžiagų dielektrinių savybių tyrimas

Varianto Nr. 4
