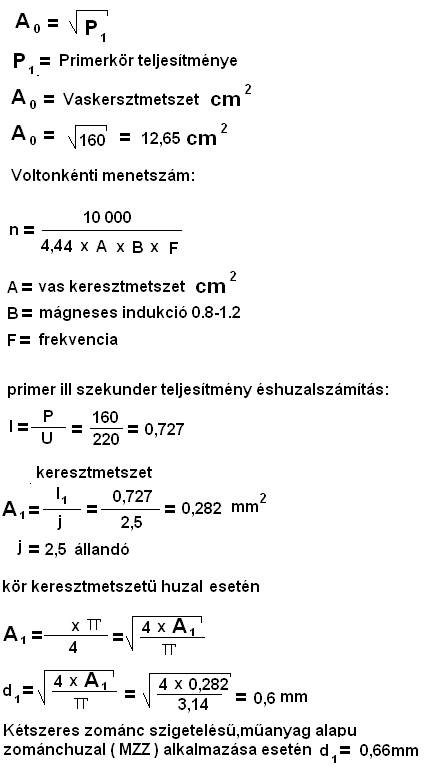

Transzformátor méretezés

Rézhuzal terhelhetősége :

Átmérő



Keresztmetszet (mm2)

Megengedett áramsürüség

2,5A/mm2

Megengedett áramsürüség

3A/mm2

0,35

0,096

0,24

0,288

0,4

0,126

0,315

0,378

0,45

0,159

0,4

0,48

0,5

0,196

0,49

0,588

0,6

0,283

0,71

0,84

0,7

0,385

0,965

1,155

0,8

0,503

1,26

1,5

0,9

0,636

1,59

1,9

1

0,786

1,96

2,4

1,2

1,13

2,75

3,3

1,4

1,54

3,75

4,5

1,5

1,77

4,5

5,4

1,8

2,54

6,25

7,5

2

3,14

7,75

9,3

2,5

4,9

12,5

15

3

7,55

18,75

22,5

                                                                                           Vasmagfelöli-                       külső-tekercsek

Transzformátorok:

Vasmag

Kersztmetszet

cm2

Teljesítmény

W

Volt/menet

0,8T=8000gaus

Volt/menet

0,9T=9000gaus

Volt/menet

1T=10000gaus

P

Sz

P

Sz

P

Sz

1

0,51

53

59

47,5

52,5

43

47

1,2

1,15

35,5

39

31,5

35

28,5

31,5

2

2

26,5

29,5

23,6

26,3

21,5

23,5

2,5

3,2

21,3

23,5

19

21

16

18,7

3

4,6

17,6

19,6

15,8

16,5

14,2

15,7

3,5

6,4

15,2

16,8

13,6

15

12,2

13,5

4

8,2

13,3

14,7

11,9

13,2

10,7

11,8

4,5

10,04

11,8

13

10,5

11,6




9,5

10,5

5

12,8

10,5

11,8

9,5

10,5

8,6

9,5

5,5

15,4

9,6

10,7

8,6

9,6

7,8

8,6

6

18,4

8,8

9,8

7,9

8,8

7,1

7,9

6,5

21,8

8,2

9,1

7,3

8,1

6,5

7,3

7

25

7,6

8,4

6,8

7,5

6,1

6,7

7,5

29

7,1

7,8

6,3

7

5,7

6,3

8

33

6,6

7,3

5,9

6,6

5,3

5,9

8,5

37

6,2

6,9

5,6

6,2

5

5,6

9

41

5,9

6,5

5,3

5,8

4,7

5,3

9,5

46

5,6

6,2

5

5,5

4,5

5

10

51

5,3

5,9

4,7

5,3

4,3

4,7

12

73

4,4

4,9

4

4,4

3,6

3,9

15

115

3,6

3,9

3,2

3,5

2,8

3,2

18

165

3

3,3

2,7

2,9

2,4

2,7

20

200

2,7

3

2,4

2,6

2,15

2,4

25

320

2,1

2,4

1,9

2,1

1,72

1,9

30

460

1,8

1,97

1,6

1,76

1,43

1,6

50 Hz-es hálózat esetén !!!

Ha 4%-os ( a sziliciumos anyagból készült lemez hajításra recseg és inkább törik, mint hajlik ) sziliciumvasból készült transzformátor lemezt veszünk alapul, akkor 1 teslára (10000 gausra ) vonatkozó adatokat vehetünk fel!

 Hiperszil transzformátoroknál  15000-18000 gausst is megengedhetünk.
