AGH, Wydział EAIiE



Zakład Metrologii

Rok akademicki:

Rok studiów:

II

Kierunek:

Elektronika i Telekomunikacja

Nr grupy:

Nr zespołu:

E

Temat ćwiczenia:

Pomiar mocy czynnej i biernej w obwodach jednofazowych

Nr ćwiczenia:

Data wykonania ćwiczenia:

Data zaliczenia sprawozdania:

Program ćwiczenia

1. Wyznaczenie mocy pobieranej przez sarówkę w funkcji napięcia

2. Pomiar mocy czynnej, biernej oraz współczynnika mocy o zasilaniu sieciowym odbiornika:

a) rezystancyjnego

b) indukcyjnego

c) rezystancyjno-indukcyjnego

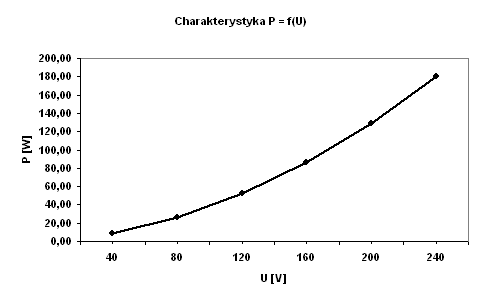

1. Wyznaczenie mocy pobieranej przez sarówkę w funkcji napięcia

Rys. 1. Schemat pomiarowy do pomiaru mocy czynnej pobieranej przez sarówkę z poprawnym pomiarem prądu

Wykorzystane przyrządy:

Atr – autotransformator 0  250V

Odb – sarówka 220V/100W (umieszczona w obudowie)

V – woltomierz elektromagnetyczny 150/300 V, kl. 0,5

A – multimetr V560 na zakresie prądowym 1000 mA

Do wykonania ćwiczenia wybraliśmy metodę z poprawnym pomiarem prądu. Przy wyborze metody kierowaliśmy się kryterium, polegającym na sprawdzeniu, która z nierówności jest silniej spełniona: RŻ >> RA czy RŻ >> RV.

Prąd płynący przez woltomierz elektromagnetyczny w czasie wykonywania pomiarów wynosi: 45 mA (na zakresie 150V) i 22,5 mA (na zakresie 300V). Wynika z tego se dla zakresu 150V rezystancja wewnętrzna woltomierza wynosi 3,3 kW natomiast dla zakresu 300V rezystancja ta wynosi 13,3 kW

Rezystancja wewnętrzna amperomierza wynosi 0,1 A.

Stąd tes wynika wybór metody.

Tabela wyników:

L.p.

U [V]

I [A]

P [W]

PP [W]

dU

dI

dP

  RA = 0,1 W

gdzie:

K – klasa woltomierza

U – zakres pomiarowy

Uw – wartość zmierzonego napięcia

DI = 0,5% wart. mierzonej + zakresu



Izm – wartość zmierzona prądu

Irz – wartość rzeczywista prądu

2. Pomiar mocy czynnej, biernej oraz współczynnika mocy o zasilaniu sieciowym odbiornika R, L, RL

Rys. 2. Schemat układu do pomiaru mocy czynnej, biernej oraz współczynnika mocy odbiornika jednofazowego (wersja z poprawnym pomiarem napięcia)

Wykorzystane przyrządy:

A – amperomierz elektromagnetyczny, 0,5/1 A, kl. 1

V – woltomierz elektromagnetyczny 300 V, kl. 0,5

W1 – watomierz ferrodynamiczny 200 V, 0,5/1 A, kl. 0,5

W2 – watomierz ferrodynamiczny 400 V, 0,5/1 A, kl. 0,5

cos – miernik współczynnika mocy, ferrodynamiczny, ilorazowy, 260 V, 5A, kl. 2,5

W powysszym schemacie odbiornikiem jest znajdujący się we wspólnej obudowie zestaw zawierający sarówkę i dławik, które za pomocą wyłączników mosna włączać oddzielnie lub wspólnie (R i L połączone równolegle).

Pomiar mocy biernej prowadzony jest z wykorzystaniem zacisków sieci trójfazowej, czteroprzewodowej. Cewka napięciowa watomierza W2 załączona jest na napięcie przewodowe pomiędzy fazami S i T, co umosliwia uzyskanie przesunięcia fazowego między prądem odbiornika i napięciem równego j . W ten sposób W2 realizuje pomiar mocy biernej:

Znak, uwzględniony w powysszym równaniu, zalesy od charakteru odbiornika, co ma równies wpływ na wychylenie („w lewo” lub „w prawo”) miernika W2. Jeśli nastąpi ono „w lewo”, nalesy, po odłączeniu zasilania, zamienić podłączenie zacisków napięciowych przyrządu W2.

Tabela wyników:

Rodzaj odbiornika

U [V]

I [A]

P [W]

WW2 [W]

Q [var]

S [VA]

cos j)

cos j)

dcosj1

dcosj2

R

L

b.d.

b.d.

RL

Uwaga:

W przypadku dławika (odbiornika typu L) wskaźnik na mierniku współczynnika mocy wychylił się maksymalnie w prawo, poza zakres pomiarowy przyrządu. Zmiana podłączenia zacisków sprawiła tylko i wyłącznie zmianę wychylenia w drugą stronę poza zakres pomiarowy.

S – moc pozorna odbiornika, gdzie:

(cos j)1 – wartość współczynnika mocy zmierzona miernikiem cos j

(cos j)2 – wartość współczynnika mocy obliczona z zalesności:

dcosj dcosj – względne graniczne błędy pomiaru współczynnika mocy, wyznaczone na podstawie danych technicznych przyrządów

, gdzie:

K – klasa miernika współczynnika mocy

X – zakres miernika

Xw – wartość zmierzona

, gdzie:

dP – względny graniczny błąd pomiaru mocy

dU – względny graniczny błąd pomiaru napięcia

dI – względny graniczny błąd pomiaru natęsenia

W rezultacie otrzymujemy:

Ki – klasa przyrządu

X – zakres przyrządu

Xw – wartość zmierzona

Wnioski

Według naszych wyliczeń wynika, se pomiar mocy z poprawnym pomiarem natęsenia prądu jest obarczony mniejszym błędem.

Wartości mocy czynnej, biernej i pozornej oraz wartość współczynnika mocy dla rósnych zalesą od rodzaju odbiornika.

Ponadto zauwasyliśmy, se wartość względnego granicznego błędu pomiaru maleje wraz ze wzrostem zmierzonych wartości.

Wykaz aparatury

  1. autotransformator 0  250V
  2. odbiornik: R, L, RL (połączenie równoległe dławika i sarówki 220V/100W) – we wspólnej obudowie
  3. multimetr cyfrowy V560
  4. woltomierz elektromagnetyczny 150/300 V, kl. 0,5
  5. woltomierz elektromagnetyczny 300 V, kl. 0,5
  6. amperomierz elektromagnetyczny, 0,5/1 A, kl. 1
  7. watomierz ferrodynamiczny 200 V, 0,5/1 A, kl. 0,5
  8. watomierz ferrodynamiczny 400 V, 0,5/1 A, kl. 0,5
  9. miernik współczynnika mocy, ferrodynamiczny, ilorazowy, 260 V, 5A, kl. 2,5
