UPT

Facultatea de Mecanica



PROIECT

Materiale biocomptibile

--Inimi artificiale--

Tema proiect

Selectia si utilizarea materialelor biocompatibile la confectionarea unui implant sau dispozitiv medical:

Inima artificiala:

Etape principale :

-Descrierea din punct de vedere a locatiei anatomice a functionarii si caracteristicilor implantului sau dispozitivului medical ;

-Materiale posibile utilizate la confectionarea implantului sau dispozitivului medical ;

-Selectia materialului optim pentru confectionarea implantului sau dispozitivuilui medical ;

-Tehnologia de fabricatie a implantului sau dispozitivului medical ;

-Avarii posibile in timpul functionarii in mediul biologic;

-Infectii posibile si patologia utilizatorului a pacientului.

Inima

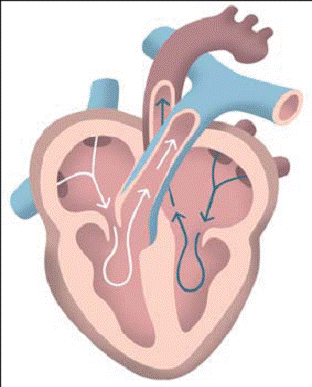

Inima (fig.1) este un muschi cavitar de marimea unui pumn impartita in patru compartimente.

Cele doua compartimente superioare (atrii) formeaza jumatatea superioara a inimii,iar cele doua compartimente inferioare (ventricule),formeaza jumatatea inferioara.

Atriul drept  Atriul stang

Ventricul drept  Ventricul stang

Fig.1

Inima este impartita printr-un perete (sept) intr-o parte dreapta si una stanga.

Prin contractia si relaxarea muschiului cardiac,acesta pompeaza singe in corp.In acest mod se realizeaza aportul de oxigen si substante nutritive necesare diferitelor tesuturi si organe.

Pentru a colecta singele si a-l pompa in circulatie,inima necesita mici impulsuri electrice,care se transmit de la compartimentele superioare la cele inferioare.

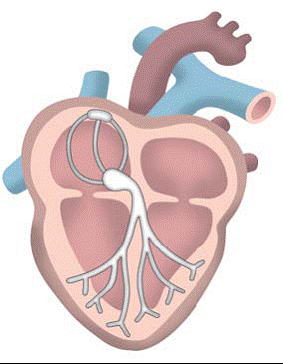

Intr-o inima sanatoasa,nodulul sinusal (fig.2) este cel care produce aceste mici impulsuri electrice.

Nodulul sinusal


Nodulul atrio-ventricular

Fascicolul HIS  Reteaua Purkinje


Fig. 2

Din acest motiv acest nodul sinusal este numit si stimulatorul natural al inimii. El produce contractia compartimentelor inimii si realizeaza prin aceasta un puls regulat si ritmic.

Fiecare impuls pornit de la nivelul nodulului sinusal declanseaza initial contractia atriilor procedeu prin care sangele este pompat in ventricule.

Apoi impulsul electric este transmis de-a lungul sistemului de transmitere a impulsurilor ventriculelor,care se contracta la randul lor,pompand sangele in circulatie.

O inima sanatoasa bate intre 60 si 80 de ori pe minut,ceea ce corespunde cu 100.000 de batai pe zi. In timpul activitatilor fizice sau consecutiv unui stres emotional,organismul cere un aport crescut de oxigen. Pentru a se adapta acestor conditii ,pulsul poate creste la peste 100 de batai pe minut.

Exista numeroase boli care duc la dereglarea sistemului circulator si deci a inimii,cum ar fi:

-tulburarile sistemului de transmitere a impulsurilor si chiar si blocarea completa a acestuia;

-sindromul nodulului sinusal si blocul atrioventricular;

O alta sectiune a inimii artificiale se poate vedea in fig.2a:

Fig. 2a

Pe langa toate aceste tulburari,mai exista si boli grave de inima care duc la moartea bolnavului. Pentru a veni in ajutorul acestor bolnavi de inima stiinta a creat de-a lungul timpului dupa lungi cercetari inima artificiala.

Aceasta este un dispozitiv foarte complex care preia toate functiile inimii.

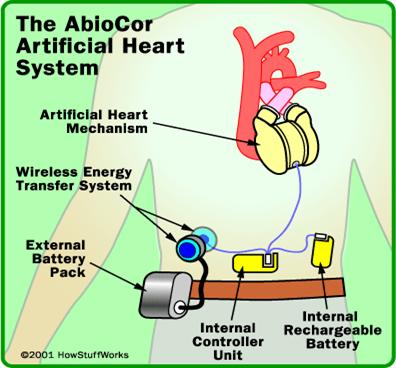

In fig.3 se poate vedea locatia anatomica a dispozitivului inima si elementele necesare functionarii acesteia:

-baterie externa;

-unitate interna de control;

-baterie interna(reincarcabila);

-sistem Wireless de transfer a energiei;

-inima artificiala propriu-zisa (mecanism complex).

Fig.3

Noul dispozitiv asigura suport pe termen lung pacientului cu afectiuni ale inimii, furnizandu-i o cantitate normala de sange.

Implantat in corp, noul dispozitiv ajuta astfel la pomparea sangelui, preluand functia ventriculului stang. Fara acest ajutor esential, aportul de oxigen ar fi total insuficient pentru a face fata nevoilor organismului.

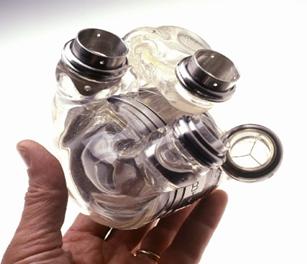

O imagine mai sugestiva a uneia din primele inimi artificiale este prezentata in fig. 4:

Fig. 4

Inima artificiala a fost aprobata spre utilizare de catre FDA (Food and Drug Administration, institutie de omologare americana).

Cu toate ca aduce sperante in inimile multor pacienti grav bolnavi, inima artificiala este inca departe de a fi perfecta.

Motorul hidraulic utilizat si partile in miscare se uzeaza in interval de cativa ani, facand necesara o noua interventie chirurgicala dificila.

Organul artificial este in general mai mare decat cel biologic, lucru care pune probleme de acomodare si de chirurgie, iar uneori face inlocuirea imposibila.

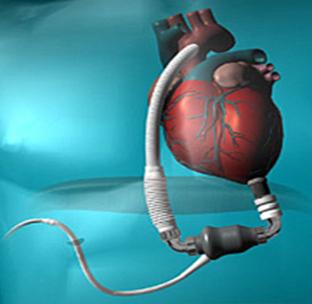

In figura 5 se prezinta noul model de inima arificiala:

Fig. 5

Este sustinuta teoria ca este fezabil sa pompezi sange in corp in mod continuu, si nu in batai cardiace.

Pompa cu flux continuu a fost proiectata tocmai pentru a elimina dezavantajele de mai sus.

Ea este un fel de motoras turbo care accelereaza curgerea sangelui.

Dimensiunea sa mica (apx. cat un deget mare) si numarul relativ mic de piese in miscare fac ca acest dispozitiv sa fie mai usor de implantat si mult mai fiabil decat alternativa actuala.

Durata de functionare fara probleme a unei inimi artificiale fara puls este estimata la minim 10 ani.

In fig.6 se prezinta o radiografie a unui pacient implantat cu inima artificiala :

Fig. 6

Materialele folosite la realizarea inimi artificiale sunt in mare parte materiale polimerice:

-poliolefine;

-polimeri vinilici;

-poliesteri saturati.

Proprietatile materialelor candidate la realizarea inimii artifciale

Material

Proprietati

Fibra Dacron din polietilentereftalat(PET)

Policlorura de vinil PVC flexibila

Polipropilena  PP de inalta densitate

Modul de elasticitate [Mpa]

1724

1240

1380

Absorbtia apei [%]

<0.01

variabila

<0.03

Punct de topire Tf [ºC]

245

80

170

Duritate  HRC

100

105

100

Alungirea la rupere A [%]

180

450

_

Rezistenta la tractiune t [Mpa]

50

26.2

35.5

Coef. de dilatare liniara α [mm/mmm/ºC]

45*10-6

90*10-6

Densitatea ρ g/cm³]

1.4

1.7

0.903

Calculul numarului de decizii :

N=[n(n-1)]/2 n-numarul de proprietati(n=8)

N=[8(8-1)]/2=28

Selectia materialului

Prop-

rietate

Numar decizie



Elasti-

citatea

Abs.

apei

Pct .

topire

Duritate

Alungire



Rezistenta

la

tractiune

Coef de

dilatare

Densitate

Factorul de pondere

Proprietate

Decizii pozitive

Factori de pondere,α

Elasticitatea

4

0.14

Absorbtia

apei

6

0.21

Punct de

topire

1

0.03

Duritatea

2

0.07

Alungirea

5

0.17

Rezistenta la

tractiune

1

0.03

Coeficient de



dilatare

2

0.07

Densitate

7

0.25

Total

28

0.97

Propietatile materialelor

Material

Proprietate

Elasticitate

[MPa]

Absorbtia

apei [%]

Punct de

topire [ºC]

Duritate

HRC

Alungirea

Rez. la

tractiune [Mpa]

Coef. de dilatare liniara α [mm/mmm/ºC]

Densitate

[g/cm³]

PET

<0.01

100

PVC

variabila

PP

<0.03

-

Valorile scalate ale proprietatilor si indexul de performanta, γ

=∑Bi* αi B-proprietatile scalate

valoarea numerica a proprietatii*100

B=

valoarea maxima in lista

Material

Proprietati scalate

PET

PVC

-

PP

-

Factorul de performanta,γ

Material

Factorul de performanta,γ

PET

63.5904

PVC

50.3409

PP

68.4386

Decizia finala : prin calcularea indicelui de performanta s-a obtinut cea mai mare valoare pentru polipropilena de inalta densitate.

Tehnologii de fabricatie a implantului

Principalele tehnologii de fabricatie a implantului din PP sunt:

prin injectie;

- prin extrudare;

- turnare si sudare;

- suflare;

- termoformare .

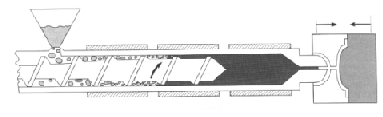

Fig. 7 Extrudarea polimerilor

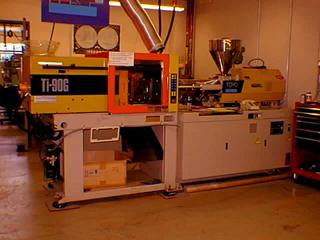

Fig. 8 Masina de injectat pe

orizontala

Avarii si infectii posibile in timpul functionarii in mediul biologic

PP poate duce la coagularea sangelui,de aceea este necesara o terapie cu anticoagulante. Aceasta coagulare are loc datorita contactului ce are loc intre sange si aparatul artificial.

Acest tratament cu anticoagulante este cauza a 90 % din complicatiile ce apar la transplantul de inima artificiala.

In ceea ce priveste avariile acestea pot aparea la componentele care insotesc inima propriu-zisa.

Bibliografie:

  1. https://www.polymers-ppi.org/toyo.html
  2. https://frf.cncsis.ro/documente/377AT112.doc
  3. https://frf.cncsis.ro/documente/432Raport%20de%20cercetare.doc
