Esantionarea semnalului de vorbire

Esantionarea semnalului de vorbire

In principiu, durata fiecarui impuls(esantion) poate fi extrem de mica, dar in practica ea este finita si mult mai mica decat T_e (τ_e<<T_e).

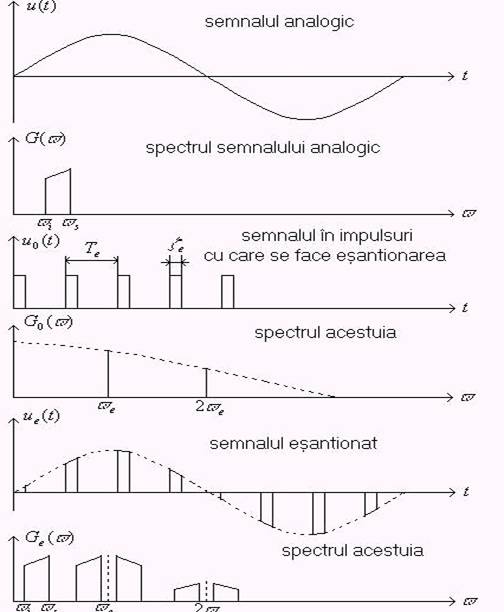

Fig. 6.4. Principiul esantionarii la MIC

Din teorema esantionarii rezulta pentru semnalul telefonic: T_e=125ms sau f_e=8kHz.

Pentru ca intr-o perioada T_e sa incapa 32 canale, se alege durata esantionului sau a intervalului unei cai de τ_e=125/32=3,9ms.

In sistemele MIC se foloseste numai esantionarea uniforma.

Datorita spectrului esantionat care este mult mai mare decat spectrul semnalului initial, in procesul de esantionare si restabilire ulterioara a semnalului se produce o atenuare a semnalului, deoarece benzile laterale sunt suprimate la receptie. Se demonstreaza ca aceasta atenuare este data de relatia

a = 20lgT_e/τ_e = 20lg32 = 30dB, atenuare care este compensata de castigurile amplificatoarelor de la receptie.
