Stergerea unei cartele cu ajutorul calculatorului.

Comunicatii



+ Font mai mare | - Font mai mic



Stergerea unei cartele cu ajutorul calculatorului.

In cazul in care o cartela este furata sau pierduta este foarte important sa se stearga acea cartela din sistem.

Pentru stergere se foloseste urmatoarea procedura:



Pas 1: Conectati cititorul la PC asa cum s-a aratat in cap. 8.2.

Pas 2: Din bara de meniuri selectati "Tools" apoi "Options". Aflat in ecranul "Options" selectati "Comms", apoi selectati port-ul pe care il utilizati ( normal se utilizeaza com 2).

Pas 3: Selectati nr. utilizatorului al carui card vreti sa-l stergeti.

Pas 4: Apasati "Clear card" (vezi ecran 3)

Pas 5: Se va afisa "Card clear completed"

Pas 6: O data stearsa cartela , salvati datele si deconectati cititorul de la PC.

Pas 7: Reconectati PC cu soft-ul UDL la centrala si descarcati datele in centrala. Acum centrala va sterge cartelele sau tag-urile.

Nota: Daca nu exista nici o cartela programata atunci se va afisa "No cards programmed for user" dupa ce ati introdus numarul utilizatorului, vezi ecranul 3.

Daca exista carduri programate atunci dupa introducerea numarului utilizatorului se va afisa "Card programmed for user", vezi ecran 3.

Explicarea optiunilor

Tipuri de coduri utilizatori

Cod utilizator limitat - Acest cod permite utilizatorului sa: armeze/dezarmeze sistemul, armare/dezarmare cu cod duress, omitere de zone daca optiunea este validata de instalator, foc/PA/medical activarea alarmei de la tastatura, afisarea zonelor deschise, daca optiunea este validata de instalator, vizualizarea memoriei de evenimente, modificarea volumului, luminozitatii. Sistemul va trata orice cod utilizator ca limitat daca nu ii este alocat atributul de master.

Cod Master - Se aloca codului utilizator functii de master. Ii permite sa schimbe orice configuratie de cod in aceiasi partitie careia i-a fost alocata ( ex. daca pentru partitia 1 au fost alocate 4 coduri si nr. 1 este master atunci acest cod poate sa actioneze asupra celorlalte 3 coduri ramase).

Codul master are toate functiile codurilor limitate si in plus mai are programarea codurilor limitate , schimbarea datei, orei, programarea iesirilor, deschiderea ferestrei de 1 ora pentru incarcare/descarcare cu calculatorul, la distanta.

Editarea atributelor pentru codurile utilizator

Cod utilizator - Folositi aceasta optiune pentru alocarea unui cod utilizator care poate fi format din 4 pina la 6 caractere.

Nume utilizator - Folositi aceasta optiune pentru alocarea unui nume utilizatorului.

Permite utilizarea unui nr. n de utilizari a codului (temporar/femeie serviciu/cod pentru patrulare) - Aceasta optiune determina de cite ori un cod poate fi utilizat sa armeze/dezarmeze sistemul in cadrul perioadei de armare/dezarmarea a unui cod master sau cod limitat. Poate fi utilizat pentru intretinere, femei de serviciu sau patrulare.

Exemplu: La cod temporar sint alocati 2 utilizatori si codul este folosit de femeia de servici sau personalul de paza(patrulare):

Dimineata: dimineata utilizatorul master sau limitat, armeaza sistemul cu propriul cod, apoi femeia de serviciu sau patrula poate sa dezarmeze o data si sa armeze o data . Dupa aceasta, alte incercari nu mai sint acceptate.

Seara: seara utilizatorul master sau limitat, dezarmeaza sistemul cu propriul cod, apoi codul temporar este posibil sa se foloseasca de inca 2 ori.

Master - aceasta optiune aloca codului utilizator functii de master. Daca un cod este folosit ca master atunci trebuie alocate toate atributele la acest cod.

Omitere de zone - acest atribut da posibilitatea codurilor utilizator sa omita zone

Numai cod duress - Este posibil sa dedicati separat un cod duress ca sa fie utilizati de toti utilizatorii. Cind centrala este dezarmata sau armata si se foloseste acest cod nu se va vizualiza nici o alarma. Insa comunicatorul digital va trimite alarma si iesirile programabile, ce urmaresc alarma de PA, vor fi activate.

Codul duress dezactivat - validind acest atribut se permite armarea / dezarmare prin inversarea caracterului al doilea cu al treilea al oricarui cod utilizator( ex. daca aveti un cod 123456 atunci codul duress va fi 124356). Aceasta optiune va fi activata daca este alocat Numai cod duress.

Permite armarea - Permite codului utilizator sa armeze centrala.

Permite dezarmarea - Permite codului utilizator sa dezarmeze centrala.

Nota: Pentru a functiona trebuie alocat un cod utilizator standard fiecarui tip de cod "permite armarea" si "permite dezarmarea". Aceasta optiune permite instalatorului sa dedice coduri pentru armarea sau dezarmarea sistemului.

Activ in partitia - codul utilizator selectat poate fi activ in partitia 1,2,3 sau 4.

Nota: Daca este utilizata o tastatura comuna si sint alocate coduri diferite la cele 4 partitii, de exemplu partitia 1 este pentru nivelul 1, partitia 2 pentru nivelul 2, partitia 3 pentru nivelul 3 si partitia 4 pentru nivelul 4, atunci utilizatorul 1 din partitia 1 alege codul 1234 si utilizatorul 1 din partitia 2 alege acelasi cod, ei sint capabili sa armeze/dezarmeze ambele niveluri. Pentru a preveni acest lucru, instalatorul trebuie sa aloce prima cifra din cod fiecarei partitii, de exemplu fiecare cod din partitia 1 incepe cu cifra 1 urmata de alte 5 cifre, fiecare cod din partitia 2 incepe cu numarul 2 urmat de alte 5 cifre si asa mai departe.

Se aloca 4 tastaturi, cite una pentru fiecare partitie, daca codurile utilizator se repeta ele pot arma/dezarma numai partitia la care este dedicata tastatura.

Atributele codurilor utilizator

Cod Master

Limitat

Temporar

Femeie servici

Cod duress

Cod utilizator

Nume utilizator

John

Ana

Florica

Mioara

Duress

Permite (0) utilizari

Utilizator Master

Yes

No

No

No

No

Omite zone

Yes

No

No

No

No

Numai cod duress

No

No

No

No

Yes

Dezactivat cod duress

Yes

Yes

Yes

Yes

No

Permite armarea

Yes

Yes

No

Yes

No

Permite dezarmarea

Yes

Yes

Yes

No

No

Activ in partitia

Informatii despre cititoarele de proximitate:

Oricaruia dintre cei 32 de utilizatori de coduri li se poate aloca o cartela de proximitate. Aceasta poate fi folosita cu cititorul MX PROX.. Cartela sau tag-ul poate functiona ca si un cod utilizator. Poate arma sau dezarma centrala in cele 4 moduri de armare in interiorul unei partitii sau mai multor partitii Poate fi cartela Master sau cartela tip "limitat". Cartela se poate aloca cu ajutorul calculatorului sau manual.

Nu exista cartela programata pentru utilizator - Prin aceasta se informeaza instalatorul ca nu exista cartele alocate utilizatorului. Daca exista cartele alocate atunci se va afisa "cartela programata pentru utilizator"

Stergere cartela - Aceasta optiune este pentru a sterge o cartela care a fost atribuita unui cod utilizator. Procedura de stergere este descrisa in sectiunea de la programarea cu PC.

Atribuirea unei cartele - Aceasta optiune este folosita pentru atribuirea unei cartele la un cod utilizator asa dupa cum se va explica la sectiunea din programarea cu PC.

Procedura de programare de la tastatura

8.7.1. Programarea codurilor utilizator

Instalatorul trebuie sa programeze doar atributele codurilor utilizator. Codurile se aloca numai de catre Master urmarind procedura din meniul utilizator.Vezi ghidul utilizator.

8.7.2. Alocarea codurilor utilizator la partitii

Apasati    urmat de 2 caractere care reprezinta numarul utilizatorului de la 01 la 32

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos , iar pentru alegerea


acelei optiuni apasati Pentru salvare apasati si veti auzi un ton de acceptare.

Optiunea nr.

Optiune off=led alarma off

Optiune on=led alarma on

F/D

Nu este atribuita partitiei 1

Atribuita partitiei 1

On

Nu este atribuita partitiei 2

Atribuita partitiei 2

Off

Nu este atribuita partitiei 3

Atribuita partitiei 3

Off

Nu este atribuita partitiei 4

Atribuita partitiei 4

Off

8.7.3. Alocarea atributelor la codurile utilizator


Apasati    urmat de 2 caractere care reprezinta numarul utilizatorului de la 01 la 32

Pentru selectarea numarului de optiune folositi tastele pentru sus -jos , iar pentru


alegerea acelei optiuni apasati . Pentru salvare apasati si veti auzi un ton de acceptare.

Optiunea nr.

Optiune off=led alarma off

Optiune on=led alarma on

F/D

Dezactivare omite zone

Activare omite zone

On

Cod utilizator normal

Numai cod duress

Off

Cod duress dezactivat

Cod duress activat

On

Nu permite armare

Permite armare

On

Nu permite dezarmare

Permite dezarmare

On

Rezerva

Rezerva

Off

Rezerva

Rezerva

Off

Cod utilizator limitat

Cod utilizator Master

On

8.7.4. Cod temporar - numar de utilizari permise

Apasati    urmat de 2 caractere care reprezinta numarul utilizatorului de la 00 la 99

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos , iar pentru


alegerea acelei optiuni apasati    . Pentru salvare apasati si veti auzi un ton de acceptare.

00=utilizare nelimitata

01=numai inca o data - dupa o utilizare codul este sters din memorie

02..99=numarul intre 2 si 99 reprezinta de cite ori poate fi utilizat codul, dupa care se sterge din memorie.

8.7.5. Asignarea/ stergerea cartelei de proximitate la/ din codul utilizator

Instalatorul trebuie sa programeze doar atributele codurilor. Codurile si cartelele de proximitate trebuie alocate doar de catre Master urmarind procedura din meniul utilizator. Vezi manualul de utilizare.

Capitolul 8.8 Alocarea tastaturilor si cititoarelor de proximitate la partitii

Procedura de programare cu ajutorul calculatorului

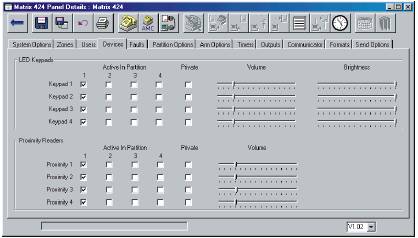

Ecranul de mai jos arata cum se aloca o tastatura la o partitie prin soft-ul de pe PC. O data ce a fost aleasa o optiune se salveaza si se trece la ecranul urmator.

Ecran 4

Nota: Fiecare tastatura si cititor de proximitate poate fi alocata la una sau mai multe partitii. Poate fi reglata luminozitatea si volumul fiecarei tastaturi. Inainte de a incepe programarea sistemului Matrix, este important sa se aloce tastaturilor si cititoarelor de proximitate un numar de identificare, vezi cap. 8.1 si 8.2.

Explicarea optiunilor programabile

Aparate:

Tastatura Led 1/ tastatura Led 2/ tastatura Led 3/ tastatura Led 4 - la fiecare sistem pot fi alocate pina la 4 tastaturi led care sint identificate prin nr. de identificare 1, 2, 3, si 4. Fiecarei tastaturi i se pot da atribute diferite cum se va vedea in paragraful urmator. Acest numar de identificare este utilizat pentru identificarea tastaturii si trebuie prestabilit cum s-a indicat la cap. 8.1.

Cititor de proximitate 1/ Cititor de proximitate 2/ Cititor de proximitate 3/ Cititor de proximitate 4 - fiecarui sistem i se pot aloca pina la 4 cititoare de proximitate care sint identificate prin numarul de identificare 1, 2, 3 si 4. Fiecarui cititor i se pot da atribute diferite cum se va vedea in paragraful urmator. Acest numar de identificare este utilizat pentru identificarea cititoarelor si trebuie prestabilit cum s-a indicat la cap. 8.1.

Mesaj de zi - acest mesaj poate fi programat de instalator ca sa afiseze un text pe afisajul LCD si cind centrala este dezarmata. Se poate alege un mesaj care sa fie afisat la "LCD keypad Text 1". Acesta poate sa fie un mesaj ca: dezarmat, numele firmei , etc.

Mesaj in starea armat - acest mesaj poate fi programat de instalator ca sa afiseze un text pe afisajul LCD si cind centrala este armata. Se poate alege un mesaj care sa fie afisat la "LCD keypad Text 1". Acesta poate sa fie un mesaj ca: armat, numele firmei , etc.

Text pe tastatura la activare iesiri - acest mesaj poate fi programat de instalator ca sa afiseze un text pe afisajul LCD cind sint activate iesiri. Se poate alege un mesaj care sa fie afisat la "LCD keypad Text 1". Acesta poate sa fie un mesaj ca: usa deschisa, reset detector fum, lampi activate, etc.

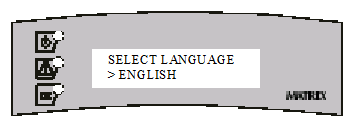

Numar pentru limba - numarul 1 este limba engleza, pentru alegerea altei limbi valabila la aceasta versiune alegeti un numar intre 2 si 4.

Nota: Vezi ghidul pentru tastatura LCD in ceace priveste limbile disponibile.

LCD keypad text 1 - exista 26 caractere disponibile pentru a introduce o eticheta liber programabila si poate fi alocata pe fiecare din cele 4 tastaturi folosite in sistem.

LCD keypad text 2 - aceasta optiune contine etichete care pot fi afisate cind centrala este in modul instalator.

Tastaturi LCD/LED si cititoare de proximitate

Activa in partitia - permite tastaturilor/cititoarelor sa fie alocate si sa opereze cu o partitie. Se poate aloca o tastatura/cititor la mai multe partitii, daca sint alocate numai la 1 partitie atunci nu poate opera decit cu acea partitie.

Privat/public - aceasta optiune valideaza vizualizarea informatiilor pe tastatura in doua moduri programabile, privat si public.Validata, cind centrala este armata, pe tastatura se vede doar "sistem status"( ecran baza). Daca este invalidata se va afisa starea sistemului in totalitate.

Luminozitate - aceasta optiune permite reglarea la diferite nivele a luminozitatii la fiecare tastatura individual. Alunecarea cursorului, din programul de pe PC, catre stinga va duce la descresterea luminozitatii. Alunecarea cursorului, din programul de pe PC, catre dreapta va duce la cresterea luminozitatii.

Volum - aceasta optiune permite reglarea pe diferite nivele a volumului la fiecare tastatura individual. Alunecarea cursorului, din programul de pe PC, catre stinga va duce la descresterea volumului. Alunecarea cursorului, din programul de pe PC, catre dreapta va duce la cresterea volumului.

Nota: Vezi ghidul de utilizare pentru procedura de reglare a luminozitatii si volumului de la tastatura.

Procedura de programare de la tastatura

Capitolul 8.8.1 Programarea tastaturii cu LED

8.8.1.1 Alocarea tastaturii cu LED la partitii

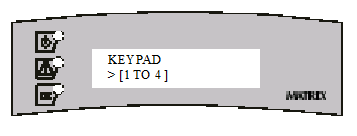

Apasati    urmat de 1 caracter corespunzator numarului tastaturii de la 1 la 4.


Introduceti 1 la 4 pentru alocarea partitiei la tastatura. Pentru salvarea schimbarilor apasati si veti auzi un ton de acceptare. Se va repeta operatia de la inceput.


Apasati    pentru iesirea din modul programare.

8.8.1.2 Tastatura cu LED in modul privat/public


Apasati    urmat de 1 caracter corespunzator numarului tastaturii de la 1 la 4.

Pentru selectarea numarului de optiune folositi tastele pentru sus, jos. Pentru alegerea


optiunii apasati


Pentru salvarea schimbarilor apasati si veti auzi un ton de acceptare

Optiunea numarul

Optiune off=led alarma off

Optiune on= led alarma on

F/D (factory default)

Tastatura in mod public validata

Tastatura in mod privat validata

off

Afisajul arata indicatiile la intrarea in modul privat/public.

Capitolul 8.8.2 Programarea tastaturii LCD

8.8.2.1 Alocarea partitiilor la tastatura LCD


Apasati    urmat de 1 caracter corespunzator numarului tastaturii de la 1 la 4.


Introduceti 1 la 4 pentru alocarea partitiei la tastatura. Pentru salvarea schimbarilor apasati si veti auzi un ton de acceptare. Se va repeta operatia de la inceput.


Apasati    pentru iesirea din modul programare.

8.8.2.2 Modul privat/public la tastatura LCD


Apasati    urmat de 1 caracter corespunzator numarului tastaturii de la 1 la 4.

Pentru selectarea numarului optiunii folositi tastele pentru sus, jos. Pentru alegerea


optiunii apasati




Pentru salvarea schimbarilor apasati si veti auzi un ton de acceptare.

Optiunea numarul

Optiune off=led alarma off

Optiune on= led alarma on

F/D (factory default)

Tastatura in mod public validata

Tastatura in mod privat validata

off

8.8.2.3 Schimbarea etichetelor de mesaje la tastatura LCD

Nota: Aceasta optiune permite instalatorului sa editeze si sa schimbe textul in toate etichetele la care avem acces. Sint disponibile diferite etichete de la 1 la 30. Instalatorul are posibilitatea de a adauga orice text la aceste etichete, care pot sa apara pe afisajul tastaturii LCD in diferite moduri ale sistemului.

Apasati

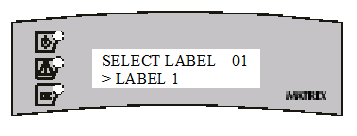

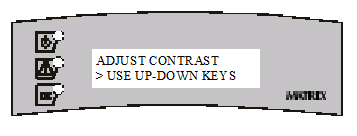

Va aparea urmatorul afisaj

Folositi tastele pentru sus, jos pentru selectarea etichetei si apasati

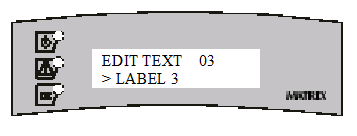

Acum se se vor afisa urmatoarele

Folositi tastele pentru dreapta , stinga pentru a ajunge la eticheta pe care vreti sa o editati. Folositi tastele cu cifre pentru a schimba textul.

Apasati    pentru a accepta schimbarile

Apasati pentru iesire din aceasta optiune.

Tastatura LCD - textul etichetelor care se pot edita si tabelul de alocari

Tastatura

Eticheta nr.

Textul implicit

Alocarea

LCD 1

disarmed

Tastatura LCD 1 - mesaj de zi

LCD 2

disarmed

Tastatura LCD 2 - mesaj de zi

LCD 3

disarmed

Tastatura LCD 3 - mesaj de zi

LCD 4

disarmed

Tastatura LCD 4 - mesaj de zi

LCD 1

armed

Tastatura LCD 1 - mesaj la armare(numai in modul privat)

LCD 2

armed

Tastatura LCD 2 - mesaj la armare(numai in modul privat)

LCD 3

armed

Tastatura LCD 3 - mesaj la armare(numai in modul privat)

LCD 4

armed

Tastatura LCD 4 - mesaj la armare(numai in modul privat)

nimic

Label 9

Liber pentru realocare

nimic

Label 10

Liber pentru realocare

nimic

Label 11

Liber pentru realocare

nimic

Label 12

Liber pentru realocare

nimic

Label 13

Liber pentru realocare

nimic

Label 14

Liber pentru realocare

nimic

Label 15

Liber pentru realocare

nimic

Label 16

Liber pentru realocare

nimic

Label 17

Liber pentru realocare

nimic

Label 18

Liber pentru realocare

nimic

Label 19

Liber pentru realocare

nimic

Label 20

Liber pentru realocare

nimic

Label 21

Liber pentru realocare

nimic

Label 22

Liber pentru realocare

nimic

Label 23

Liber pentru realocare

nimic

Label 24

Liber pentru realocare

nimic

Label 25

Liber pentru realocare

nimic

Label 26

Liber pentru realocare

LCD 1

PULSE PGM 1

Tastatura LCD 1

LCD 2

PULSE PGM 2

Tastatura LCD 2

LCD 3

PULSE PGM 3

Tastatura LCD 3

LCD 4

PULSE PGM 4

Tastatura LCD 4

LCD 1-4

Welcome

Mesaj comun pentru toate tastaturile

LCD 1-4

engineer

Mesaj comun pentru toate tastaturile

8.8.2.4 Alocarea etichetei la mesajele afisate in modul dezarmat


Apasati urmat de numarul de identificare al tastaturii 1 la 4

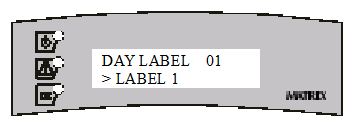

Va aparea urmatorul afisaj

Folositi tastele pentru sus, jos pentru selectarea numarului de eticheta (1 la 26 )


Apasati pentru confirmare. Se va auzi un ton de acceptare

Setarile din fabrica pentru mesajele afisate in modul dezarmat

Label 1

Tastatura LCD 1

Label 2

Tastatura LCD 2

Label 3

Tastatura LCD 3

Label 4

Tastatura LCD 4

Alocarea etichetei la mesajele afisate in modul armat

Apasati urmat de numarul de identificare al tastaturii 1 la 4

Folositi tastele pentru sus, jos pentru selectarea numarului de eticheta (1 la 26 )


Apasati pentru confirmare. Se va auzi un ton de acceptare

Setarile din fabrica pentru mesajele afisate in modul armat

Label 5

Tastatura LCD 1

Label 6

Tastatura LCD 2

Label 7

Tastatura LCD 3

Label 8

Tastatura LCD 4

8.8.2.6 Reglati contrastul si volumul tastatura cu LCD


Apasati

Va aparea urmatorul afisaj

Folositi tastele pentru sus, jos pentru cresterea sau descresterea contrastului


Apasati pentru acceptarea noului contrast

Capitol 8.8.3 Programarea cititorului de cartele

8.8.3.1 Alocarea partitiei la cititor


Apasati    urmat de un caracter pentru numarul de identificare al cititorului de la 1 la 4. Introduceti 1 la 4 pentru asignarea partitiei la cititor. Pentru salvarea schimbarilor apasati si se va auzi un ton de acceptare. Se va repeta operatiunea de la inceput.


Apasati    pentru iesirea din acest tip de programare.

8.8.3.2 Modul privat/public pentru cititoarele de proximitate

Apasati urmat de un caracter pentru numarul de identificare al cititorului de la 1 la 4.

Pentru selectarea numarului de optiune folositi cheile pentru sus, jos. Pentru alegerea numarului

de optiune apasati Pentru salvarea schimbarilor apasati si se va auzi un ton de acceptare.

Numar optiune

Optiune off=Led alarma off

Optiune on = Led alarma on

F/D

Valid modul public la cititor

Valid modul privat la cititor

OFF

Capitol 8.8.3 Schimbarea limbii de afisare la tastatura LCD


Apasati

Se vor afisa urmatoarele

Introduceti numarul tastaturii de la 1 la 4. Se vor afisa urmatoarele

Folositi tastele pentru sus, jos pentru a selecta limba


Apasati si limba va fi acceptata.

Nota: Schimbarea limbii va fi operata numai dupa ce ati iesit din modul instalator.

Capitolul 8.9 Alocarea avertizarilor de defecte si alarme de tamper

Procedura de programare cu ajutorul PC

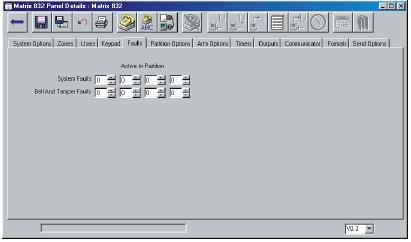

Urmatorul ecran va arata cum se vor aloca defectele si alarmele de tamper la partitii.

Explicarea optiunilor de programare

Activ in partitia:

Notificarea defectelor alocate la o partitie- aceasta optiune permite instalatorului sa programeze in care partitie sistemul este capabil sa afiseze defectele.

Notificarea defectelor de tamper si sirena la o partitie - aceasta optiune permite instalatorului sa programeze care partitie va fi apta de a afisa defectele de tamper si sirena.

Procedura de programare de la tastatura

8.9.1 Alocarea avertizarilor de defecte la partitie


Apasati urmat de numarul partitiei sau 1 la 4 pentru a aloca anunturile de defecte.

Pentru salvare apasati si se va auzi un ton de acceptare.

[0]* = se foloseste pentru alocarea acestei optiuni la toate partitiile

8.9.2 Alocarea avertizarilor de tamper la partitie


Apasati urmat de numarul partitiei sau 1 la 4 pentru a aloca defectele.

Pentru salvare apasati    si se va auzi un ton de acceptare.

[0]* = se foloseste pentru alocarea acestei optiuni la toate partitiile

Capitolul 8.10: Optiunile partitiilor

Procedura de programare de la PC

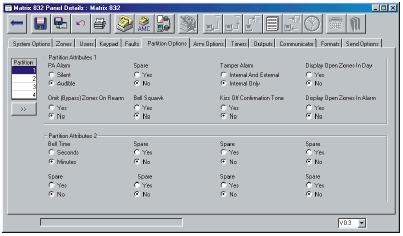

Ecranul de mai jos arata atributele 1 si 2 pentru partitia 1.

Pe partea stinga a ecranului este o caseta cu partitii care se utilizeaza la alegerea partitiei 1, 2, 3 si 4.

Informatia de la partitia 1 se poate copia in alte partitii prin selectarea partitiei din caseta partitie si apasind butonul >>.De indata ce toate atributele au fost alese se apasa pe salvare si se poate trece la alt ecran.

Explicatiile optiunilor programabile

Optiunea 1

Alarma de tip panica PA



Silent ( silentios )-daca zona de panica este activata in modul silent, sirenele interne sau externe nu vor suna. Apelul la un dispecerat se va produce, daca centrala a fost programata sa faca acest apel.

Audible( audibil ) - daca zona de panica este activata in acest mod, sirenele interne sau externe vor suna. Apelul la un dispecerat se va produce, daca centrala a fost programata sa faca acest apel

Rezerva: nefolosit (se pot adauga caracteristici in viitoarea dezvoltare a sistemului )

Alarma de tamper

Interna si externa - cind centrala este dezarmata o alarma de tamper va cauza alarmarea interna si externa ( sirena interna este buzzerul tastaturii ) . Cu centrala armata ambele sirene vor suna intotdeauna.

Afisarea zonelor deschise cind sintemul este in modul dezarmat:

Yes - cind centrala este dezarmata orice zona deschisa va fi afisata. Pentru armarea sistemului toate zonele trebuie sa fie inchise. Cind toate zonele sint inchise led-ul pentru ready este aprins si numai atunci sistemul poate fi armat. Daca exista zone deschise atunci cel mai mare nr. de zona va fi afisat pe afisajul cu 7 segmente, daca exista mai mult de 1 zona deschisa atunci afisajul va pilpii. Pentru a vedea zonele deschise folositi tastele pentru sus, jos.

No - cind centrala este in modul dezarmat aceste zone nu sint afisate desi tastele sus, jos functioneaza.

Zonele omise cind se re-armeaza:

Yes - dupa terminarea timpului de alarma sistemul se rearmeaza si toate zonele care sint inca deschise vor fi omise pentru aceasta perioada de armare. Zona nu va cauza o alarma. Totusi aceasta secventa se va inregistra in memoria de evenimente si se va transmite un eveniment de tip zone omise, la dispecerat.

No - dupa terminarea timpului de alarmare sistemul se va arma automat si toate zonele gasite deschise vor fi ignorate. Oricare dintre zonele ignorate, daca se va inchide si apoi se va deschide, va cauza o alarma.

Sirena

Yes - cind se armeaza, iesirea de sirena se va activa pentru 1 secunda si 2 pulsuri pe secunda cind este dezarmat. Aceasta optiune aduce utilizatorului o confirmare sonora a armarii sau dezarmarii sistemului.

No - la armare iesirea de sirena nu se va activa.

Ton de confirmare pentru "kiss off"

Yes - dupa o transmisie completa a evenimentelor catre dispecerat soneria tastaturii si soneria interna va emite un ton de confirmare a succesului transmisiei.

No - dupa completarea transmisiei nu se va emite nici un ton de confirmare de la tastatura si sonerie interna.

Afisarea zonelor deschise in alarma

Yes - Cind centrala este in modul armat ultima zona activata se va afisa la tastatura. Pentru a vedea numerele zonelor care au fost deschise in timpul perioadei de alarma folositi tastele pentru sus, jos . Daca numarul afisat pe tastatura pilpiie aceasta indica ca zona este inca deschisa.

No - cind centrala este in modul armare aceste zone nu sint afisate.

Optiunea 2

Timp de sirena:

Secunde - timpul de sirena este programat in mod normal in minute. Totusi se poate programa si in secunde.

Minute - timpul de sirena se va programa in minute.

Procedura de programare de la tastatura

8.10.1 Optiunea 1 pentru partitii

urmat de un caracter pentru partitia dorita, de la 1 la 4. Pentru selectarea numarului de


optiune utilizati tastele pentru sus, jos. Pentru alegerea numarului optiunii apasati


Pentru salvarea schimbarilor apasati si se va auzi un ton de acceptare.

Numar optiune

Optiune off=led alarma off

Optiune on=led alarma on

F/D

rezerva

Rezerva

Off

Alarma de PA audibila

Alarma de PA silentioasa

Off

Sirena interna la alarma de tamper

Sirena externa si interna la alarma de tamper

On

Invalidata afisarea zonelor deschise la dezarmare

Validata afisarea zonelor deschise la dezarmare

On

Invalidata omiterea de zone la rearmare

Validata omiterea de zone la rearmare

On

Sirena off

Sirena on

Off

Ton de confirmare off la Kiss-off

Ton de confirmare on la Kiss-off

Off

Invalidata afisarea zonelor deschise la alarma

Validata afisarea zonelor deschise la alarma

On

8.10.2 Optiunea 2 pentru armari

urmat de un caracter pentru partitia dorita, de la 1 la 4. Pentru selectarea numarului de


optiune utilizati tastele pentru sus, jos. Pentru alegerea numarului optiunii apasati


Pentru salvarea schimbarilor apasati si se va auzi un ton de acceptare.

Numar optiune

Optiune off=led alarma off

Optiune on=led alarma on

F/D

Timp de sirena in minute

Timp de sirena in secunde

Off

Capitolul 8.11 Optiuni de armare

Procedura de programare cu PC

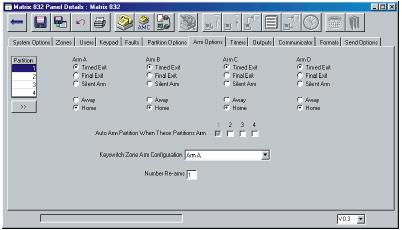

Ecranul de mai jos arata optiunile de armare cu ajutorul PC

In partea stinga a ecranului se afla caseta pentru partitii, care se foloseste la alegerea partitiei 1,2,3 sau 4.

Informatiile din partitia 1 pot fi copiate in celelalte partitii cu ajutorul butonului ">>"

Dupa ce toate atributiile au fost alese se salveaza si se trece la urmatoarea optiune.

Ecran 7

Nota: exista 3 tipuri diferite pentru modurile de armare A, B, C sau D. Fiecare dintre aceste tipuri de armare trebuie sa fie programate ca "Home sau Away"

Alocarea la "Home sau Away" trebuie programata tinind cont de dependenta partitiilor, daca exista mai mult de o partitie.

Explicatiile optiunilor programabile

Modurile de armare

Exista 4 tipuri de armare care pot fi programate sa armeze zone diferite dintr-o partitie.

Exemplu:

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Arm A

Arm A

Arm A

Arm A

Arm B

Arm B

Arm B

Arm B

Arm C

Arm C

Arm C

Arm C

Arm D

Arm D

Arm D

Arm D

Arm A: Tot sistemul este armat, nimeni nu are acces - Away

Arm B: Etaj dezarmat, parter armat    - Home

Arm C: Etaj armat, parter dezarmat    - Home

Arm D: Garaj armat, casa dezarmata    - Home

Atributele modului de armare

Timpul de iesire - Pentru armarea sistemului utilizatorul trebuie sa introduca codul la tastatura. Aceasta va activa numaratoarea timpului de intrare/iesire (vezi cap. 8.12.4 sistemul de timpi pentru a programa timpii de intrare/iesire). La sfirsitul acelui timp centrala se armeaza.

Iesirea finala - . Pentru armarea sistemului utilizatorul trebuie sa introduca codul la tastatura. Aceasta va activa numaratoarea timpului de intrare/iesire (vezi cap. 8.12.5 sistemul de timpi pentru a programa timpii de intrare/iesire). Sistemul nu se va arma pina ce ultima zona nu se va inchide    (este recomandabil sa se programeze citeva secunde pentru aceasta).

Armare silentioasa - in timpul programat pentru iesire se va auzi sunetul tastaturii pentru a-l informa pe utilizator ca a inceput numaratoarea de intrare/iesire. Aceasta optiune de armare silentioasa trece tastatura in regim silentios pe timpul iesirii. Aceasta optiune este tipica pentru armarea pe timp de noapte.

Configurarea cheii de armare - aceasta permite instalatorului sa programeze care zona, programata ca cheie, va arma. Aceasta optiune poate fi asociata cu o cheie externa de armare/ dezarmare cu transmisie radio.

Tipuri de armare

Home - aceasta optiune este folosita cind sistemul este armat intr-unul din modurile de armare dar utilizatorul este inca in spatiul protejat. ( de exemplu primul etaj este armat, dar al doilea nu, configuratie care poate fi in modul de armare B.)

Away - aceasta optiune este folosita cind sistemul este armat complet si nimeni nu este in zona. (de exemplu toate zonele sint armate configuratie care poate fi in modul de armare A).

Programarea partitiei comune

Auto armare cind aceste partitii sint armate ( dependenta partitiei )

Exista situatii in care trebuie 1 sau mai multe partitii comune. De exemplu daca folosim 2,3 si 4 pentru a proteja 3 nivele ar trebui sa folosim partitia 1 ca partitie comuna care sa protejeze aria comuna. Pentru aceasta trebuie sa programam urmatoarele optiuni:

Pas 1: Alocati codul nr. 2 la partitia 1 si 2, alocati codul 3 la partitia 1 si 3, alocati codul 4 la partitia 1 si 4.

Pas 2: Programati optiunea de dependenta a partitiilor in asa fel incit partitia 1 se armeaza cind partitiile 2,3 si 4 sint armate in modul away.

Pas 3: Daca se folosesc 3 tastaturi - una in fiecare etaj, alocati tastatura 2 la partitia 1 si 2, alocati tastatura 3 la partitia 1 si 3, alocati tastatura 4 la partitia 1 si 4.

Armarea partitiilor: Pentru armarea partitiei 2 introduceti codul utilizator nr. 2, apoi selectati partitia 2 de la tastatura si apasati FUNC pentru confirmarea procedurii. Va incepe procedura de armare a partitiei Cind partitiile 2, 3, 4 sint armate in modul away, partitia 1 care este comuna se armeaza automat.

Dezarmarea partitiei: Pentru dezarmarea de exemplu a partitiei 2 introduceti codul nr. 2 apoi dezarmati 1 si 2, pentru dezarmarea partitiei 3 introduceti codul nr. 3, pentru dezarmarea partitiei 4 introduceti codul nr. 4 si dezarmati partitia 1 la4.

Avantajul acestei proceduri este ca permite utilizatorului sa armeze noaptea de exemplu numai partitia comuna fara sa armeze propria partitie.

Numarul de rearmari:

Numarul de cite ori partitia se va arma automat dupa expirarea timpului de sirena. "0" inseamana armare continua dupa alarma.

Procedura de programare de la tastatura

8.11.1 Timp de iesire pentru modul armare de tip A

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4 Pentru selectare modului de armare apasati 00, 01 sau 02. Pentru salvare apasati si se va auzi tonul de acceptare.

Mod de armare

Descriere

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Timp iesire

On

On

On

On

Timp final

Off

Off

Off

Off

Armare silentioasa

Off

Off

Off

Off

8.11.1 Timp de iesire pentru modul armare de tip B

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4 Pentru selectare modului de armare apasati 00, 01 sau 02. Pentru salvare apasati si se va auzi tonul de acceptare.

Mod de armare

Descriere

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Timp iesire

On

On

On

On

Timp final

Off

Off

Off

Off

Armare silentioasa

Off

Off

Off

Off

8.11.1 Timp de iesire pentru modul armare de tip C

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4 Pentru selectare modului de armare apasati 00, 01 sau 02. Pentru salvare apasati si se va auzi tonul de acceptare.

Mod de armare

Descriere

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Timp iesire

On

On

On

On

Timp final

Off

Off

Off

Off

Armare silentioasa

Off

Off

Off

Off

8.11.1 Timp de iesire pentru modul armare de tip D

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4 Pentru selectare modului de armare apasati 00, 01 sau 02. Pentru salvare apasati si se va auzi tonul de acceptare.

Mod de armare

Descriere

Partitia 1

Partitia 2

Partitia 3

Partitia 4

Timp iesire

On

On

On

On

Timp final

Off

Off

Off

Off

Armare silentioasa

Off

Off

Off

Off

8.11.5 Alocarea tipurilor Home & Away

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4. Pentru selectarea numarului de optiune folositi tastele pentru sus, jos. Pentru alegerea numarului apasati . Pentru salvare apasati si se va auzi tonul de acceptare.

Numar optiune

Mod armare

Optiune OFF=led alarma OFF



Optiune ON=led alarma ON

F/D

A

Home

Away

ON

B

Home

Away

OFF

C

Home

Away

OFF

D

Home

Away

OFF

8.11.6 Dependenta partitiilor

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4. Pentru selectarea numarului de optiune folositi tastele pentru sus, jos. Pentru alegerea numarului apasati . Pentru salvare apasati si se va auzi tonul de acceptare.

Numar optiune

Optiune OFF=led alarma OFF

Optiune ON=led alarma ON

F/D

Partitia nu se va arma cu partitia 1

Partitia se va arma cu partitia 1

OFF

Partitia nu se va arma cu partitia    2

Partitia se va arma cu partitia 2

OFF

Partitia nu se va arma cu partitia    3

Partitia se va arma cu partitia 3

OFF

Partitia nu se va arma cu partitia    4

Partitia se va arma cu partitia 4

OFF

8.11.7 Alocarea tipului de armare pentru chei

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4. Pentru selectarea numarului de optiune apasati de la 01 la 04. Pentru salvare apasati si se va auzi tonul de acceptare.

Numar optiune

Descriere

F/D

P1

P2

P3

P4

Mod armare A

Off

Off

Off

Off

Mod armare B

Off

Off

Off

Off

Mod armare C

Off

Off

Off

Off

Mod armare D

Off

Off

Off

Off

8.11.8 Numarul re-armarilor

urmat de 1 caracter care reprezinta numarul partitiei de la 1 la 4. Pentru selectarea numarului de rearmari apasati de la 0 la 9. Pentru salvare apasati si se va auzi tonul de acceptare.

0 - auto armare continua

1 la 9 -numarul de autoarmari de la 1 la 9.

Capitolul 8.12 Sistemul de timpi

Procedura de programare cu calculatorul

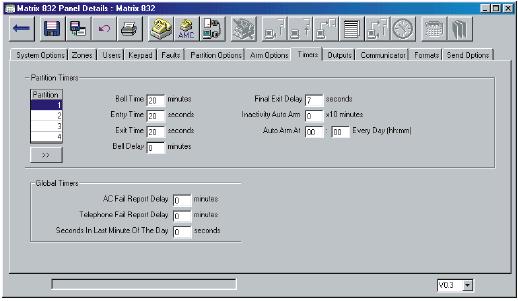

Ecranul prezentat mai jos arata cum se programeaza de la calculator.

In partea stinga a ecranului exista o caseta cu partitiile ( de la 1 la 4 ), care va fi folosita pentru alegerea partitiei.

Informatiile din partitia 1 pot fi copiate la alta partitie cu ajutorul tastei de pe ecran ">>".

De indata ce toate optiunile au fost selectate apasati pe "salvare" si treceti la urmatorul ecran.

Ecran 9.

Explicarea optiunilor programabile

Timpii pentru partitii

Timp de sirena - Aceasta este durata alarmei. Poate fi reglata de la 2 la 20 minute sau secunde (depinde de setarile facute la 8.10.2 )

Timp de intrare - Acesta este timpul care permite utilizatorului sa patrunda in spatiul protejat si sa dezarmeze sistemul . Poate fi reglat de la 2 la 99 secunde.

Timp de iesire - Acesta este timpul care permite utilizatorului sa iasa din spatiul protejat inainte ca sistemul sa se armeze. Poate fi reglat de la 2 la 99 secunde.

Intirziere la sirena - Acesta este pentru intirzierea declansarii sirenei si poate fi reglat intre 2 si 99 secunde. Raportarea se face independent de reglajul acestui timp.

Intirziere la iesirea finala - Acesta este un timp de intirziere pentru ultima zona care trebuie inchisa si se regleaza intre 0 si 99 secunde. Acesta se programeaza daca s-a dat atribut de zona finala, vezi 8.1.

Auto armare la inactivitate - Sistemul se poate auto arma daca nu exista activitate in zona protejata, un anumit interval de timp. Poate fi reglat intre 0 si 99. Dupa trecerea acestui timp sistemul se autoarmeaza. Acest timp este in minute multiplicate cu 10, ex. 1=10 minute, 5=50 minute, etc.

Daca se alege 0 atunci aceasta optiune este dezactivata.

Auto armarea la ora programata - sistemul poate fi programat sa se auto armeze la o ora din zit care se programeza. ( 0000=nu exista ora de armare ).

Exemplu: Daca timpul Daca s-a programat ora 15'00 procedura de armare va urma 4 stagii pina cind sistemul se va arma:

Pas 1. la ora 15'00 se va emite de la tastatura un ton de avertizare - armarea la ora programata a inceput

Pas 2. 15'10 se va emite inca un ton de avertizare

Pas 3. 15'25 se vor emite al treilea ton de avertizare

Pas 4. 15'30 sistemul se va arma

Pentru oprirea procedurii de auto armare trebuie introdus un cod master sau cod limitat in timpul celor 30 de minute de avertizare.

Timpi globali

Intirziere la raportarea defectului de alimentare - Acesta este timpul de intirziere de raportare la dispecerat, al defectului de alimentare. Poate fi programat in minute si este util la instalatiile unde exista caderi de tensiune dese.

Intirziere la raportarea defectului de linie telefonica - Acesta este timpul de intirziere de raportare la dispecerat, al defectului de linie telefonica. Poate fi programat in minute si este util la instalatiile unde exista caderi ale liniei telefonice dese.

Secunde in ultimul minut al zilei - corectia este ceruta de RTC cind ceasul merge pe quartz. Factorul de corectie este actualizarea cu numarul de secunde necesare in fiecare zi. Se schimba aceasta optiune daca ceasul o ia inainte sau ramine in urma. De exemplu daca ceasul ramine in urma cu 10 secunde in fiecare zi atunci factorul de corectie trebuie sa fie 70.

Nota: Recomandam folosirea cesului bazat pe frecventa AC si sa se lase factorul de corectie din fabrica.

Procedura de programare de la tastatura

8.12.1 Timp de sirena


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (in minute sau secunde vezi optiunea 2). Pentru salvare apasati    si se va auzi un ton de acceptare.

8.12.2 Timp de intirziere la sirena


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (in minute ). Pentru salvare apasati si se va auzi un ton de acceptare.

8.12.3 Timp de intrare


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (in secunde). Pentru salvare apasati si se va auzi un ton de acceptare

8.12.4 Timp de iesire


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (in secunde). Pentru salvare apasati si se va auzi un ton de acceptare.

8.12.5 Timp de intirziere la iesire finala


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (in secunde). Pentru salvare apasati si se va auzi un ton de acceptare

8.12.6 Ora pentru auto armare


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 4 caractere de la 0000 la 2359 pentru ora la care fiecare partitie se auto armeaza. Se va auzi un ton de acceptare.

0000=autoarmarea este dezactivata

8.12.7 Auto armare la inactivitate


urmat de 1 caracter corespunzator partitiei de la 1 la 4. Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (multiplu de 10). Pentru salvare apasati si se va auzi un ton de acceptare.

00=auto armarea dezactivata

99=autoarmare la 990 minute de inactivitate.

8.12.8 Intirziere la raportarea defectului de alimentare ( lipsa AC)


urmat de 2 caracter de la 00 la 99 (in minute ). Pentru salvare apasati si se va auzi un ton de acceptare.

8.12.9 Intirziere la raportarea defectului de linie telefonica


introduceti 2 caractere de la 00 la 99 (in minute). Pentru salvare apasati si se va auzi un ton de acceptare

8.12.10 Secundele di ultimul minut al zilei


Pentru schimbarea timpului introduceti 2 caractere de la 00 la 99 (secunde) . Pentru salvare apasati si se va auzi un ton de acceptare.

Tipuri de coduri utilizatori

Editarea atributelor pentru codurile utilizator

Procedura de programare de la tastatura

8.7.1. Programarea codurilor utilizator

8.7.2. Alocarea codurilor utilizator la partitii

8.7.3. Alocarea atributelor la codurile utilizator

8.7.4. Cod temporar - numar de utilizari permise

8.7.5. asignarea/ stergerea cartelei de proximitate la/ din codul utilizator

Capitolul 8.8 Alocarea tastaturilor si cititoarelor de proximitate la partitii

Procedura de programare cu ajutorul calculatorului

Tastaturi LCD/LED si cititoare de proximitate

Procedura de programare de la tastatura

Capitolul 8.8.1 Programarea tastaturii cu led

8.8.1.1 Alocarea tastaturii cu led la partitii

8.8.1.2 Tastatura cu led in modul privat/public

Capitolul 8.8.2 Programarea tastaturii LCD

8.8.2.1 Alocarea partitiilor la tastatura LCD

8.8.2.2 Modul privat/public la tastatura LCD

8.8.2.3 Schimbarea etichetelor de mesaje la tastatura LCD

8.8.2.4 Alocarea etichetei la mesajele afisate in modul dezarmat

Setarile din fabrica pentru mesajele afisate in modul dezarmat

8.8.2.5 Alocarea etichetei la mesajele afisate in modul armat

Setarile din fabrica pentru mesajele afisate in modul armat

8.8.2.6 Reglati contrastul si volumul tastatura cu LCD

Capitol 8.8.3 Programarea cititorului de cartele

8.8.3.1 Alocarea partitiei la cititor

8.8.3.2 Modul privat/public pentru cititoarele de proximitate

Capitol 8.8.3 Schimbarea limbii de afisare la tastatura LCD

Capitolul 8.9 Alocarea avertizarilor de defecte si alarme de tamper

Procedura de programare cu ajutorul PC

Explicarea optiunilor de programare

Procedura de programare de la tastatura

8.9.1 Alocarea avertizarilor de defecte la partitie

8.9.2 Alocarea avertizarilor de tamper la partitie

Capitolul 8.10: Optiunile partitiilor

Explicatiile optiunilor programabile

Optiunea 1

Alarma de tip panica PA

Ton de confirmare pentru "kiss off"

Afisarea zonelor deschise in alarma

Optiunea 2

Procedura de programare de la tastatura

8.10.1 Optiunea 1

8.10.2 Optiunea 2

Capitolul 8.11 Optiuni de armare

Procedura de programare cu PC

Atributele modului de armare

Tipuri de armare

8.11.1 Timp de iesire pentru modul armare de tip A

8.11.1 Timp de iesire pentru modul armare de tip B

8.11.1 Timp de iesire pentru modul armare de tip C

8.11.1 Timp de iesire pentru modul armare de tip D

8.11.5 Alocarea tipurilor Home & Away

8.11.6 Dependenta partitiilor

8.11.7 Alocarea tipului de armare pentru chei

8.11.8 Numarul rearmarilor

Capitolul 8.12 Sistemul de timpi

8.12.1 Timp de sirena





Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1384
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
