DESCARCARI IN AER DE-A LUNGUL SUPRAFETEI IZOLANTE SOLIDE.

I. SCOPUL LUCRARII

Se urmareste cunoasterea fenomenelor care apr in cazul descarcarilor superficiale si punerea in evidenta a parametrilor care determina nivelul de tensiunde la care a pare o descaracare superficiala.

Continut:

Def.: Descarcare disruptiva care are loc la suparafata de separatie dintre 2 medii aflate intr-o configuratie paralel dintre care una este aer:

Tipul de camp:

Factorii care influenteaza descarcarea:

prezenta umiditatii;

tipul de camp electric care se formeaza intre cele 2 armaturi;

viteza de variatie a tensiunii pe borna de inalta tensiune;

Tipuri de camp electric:

tipul de camp este determinat de geometria celor 2 armaturi;

a.       Camp uniform;

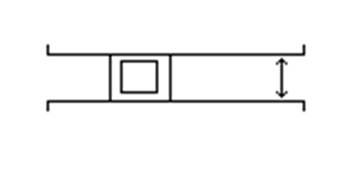

In spatiul dintre 2 placi plan paralele;

D1=D2 ∙E1=2∙E2;

E1=∙E2

→ E1=[210]∙E2; (*)

In momentul introducerii unui dielectric intre armaturi rezulta gauri de aer conform * pe obs ca spatiul de aer este mult mai solicitat → arc electric → se strica uniformitatea campului dintre armaturi → cedeaza mai usor.

Solutii: Pentru imbunatatirea componentei se va dorii in contact cat mai bun metal dielectric → producerea atenta a sprafetei punerea de ciment.

Influenta umiditatii:

in cazlul tensiunii lent variabile (tensiune varialbila) sau tensiune cu frecventa 50Hz prezenta umiditaii influenteaza negativ comportatea izolatiei → descarcarea superficiala va aparea la o tensiune mai mica.

in cazul tensiunii rapid variabile (I.T.T., I.T.C.) prezenta umiditatii nu influenteaza fenomenul.

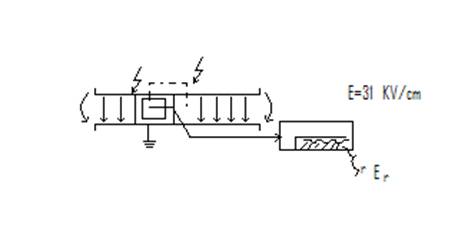

b.      Camp puternic neuniform cu componenta normala pe suprafata campului electric mica in comparatie cu componeta tangentiala (situaite intalnita la izolator suport).

c.       Camp puternic neuniform cu componenta normala mai mare deact componenta tangentiala a campului electric (in cazul izolatorilor de trecere);

Obs. Forma izolatorilor de trecere este in general trunchi de con din 2 motive:

Mecanic

Limitarea curentilor de deplasare care circula prin capacitatea paraziata c.

Acestia mai pot fi limitati si prin modificarea dielectricului, umplerea cu ulei.

Etapele descarcarii superficiale.

1.descarcare corona;

2.descarcari in egreta;

3.descarcari alunecatoare;

4.descarcare disructiva;

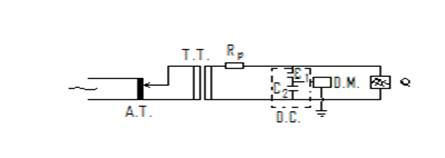

Schema instalatiei:

A.T. → autotransformator;

T.T. → transformator de inalta tensiune;

Rp    → rezistor de protectie;

D.c → divizor capacitiv;

D.M. → dispozitiv de masura;

Q → obiect de incercat;

Date experimentale:

Tip camp

d[cm]

[KV]

Udm [KV]

UdE[KV]

Ud1

Ud2

Ud3

C.U.




Iz. rup.

Iz de trecere

Udt=6,8+24,5∙Kd;

d→ in cm;

Kd → densitatea relativa a aerului =1;

Udt=6,8

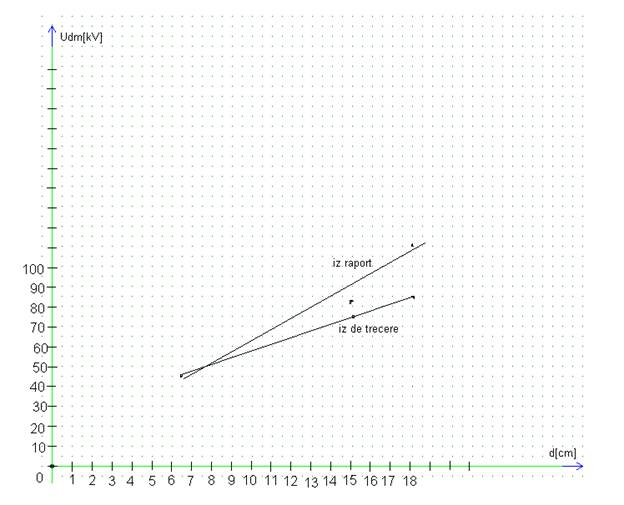

Avem de trasat:

Udm,Udt=f(d)

Udm(izolator trecere; izolator suport) =f(d);
