Lucrare de laborator - Determinarea rezistentei electrice

Electronica electricitate



+ Font mai mare | - Font mai mic





Legea lui Ohm pe o portiune de circuit.

a)Determinarea in montaj-amonte.

b)Determinarea in montaj-aval.

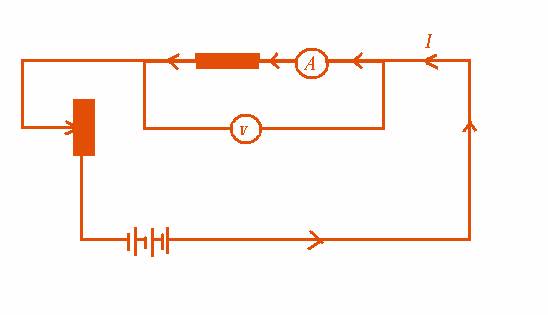

Montaj in amonte:

La montajul in amonte,ampermetrul indica valoarea reala a intensitatii curentului ce strabate rezistorul ,dar voltmetrul indica o tensiune mai mare decat tensiunea reala de la capetele rezistorului.

Observatie!

IA = IR

UV UR UA

Legea lui Ohm:

Eroarea de masurare se micsoreaza atunci cand rezistenta ampermetrului este foarte mica.

Daca:    RA

UA = IA * RA =0 =>

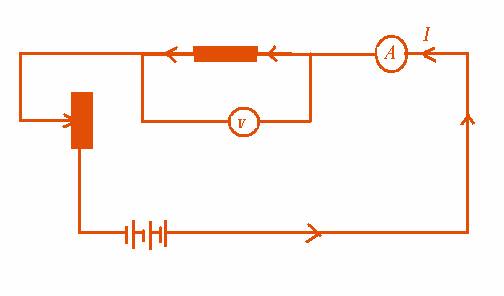

Montaj in aval:

IA =IR + IV

UV =UR

Observatie!

La montajul in aval , indicatia voltmetrului reprezinta tensiunea reala de la capetele rezistorului ,dar indicatia ampremetrului reprezinta un curent mai mare decat curentul ce trece prin rezistor.



Eroarea de masurare scade in acest caz daca rezistenta voltmetrului este foarte mare.

Concluzie!

Pentru diminuarea erorilor in determinarea rezistentei electrice , ampermetrul se alege cu o rezistenta neglijabil de mica iar voltmetrul cu o rezistenta infinit de mare.

RA

RV ->

Dispozitivul universal:

Montaj electric: instrumesnt de masura(ampermetru sau voltmetru) , sursa (generator) electric , rezistor si intrerupator.

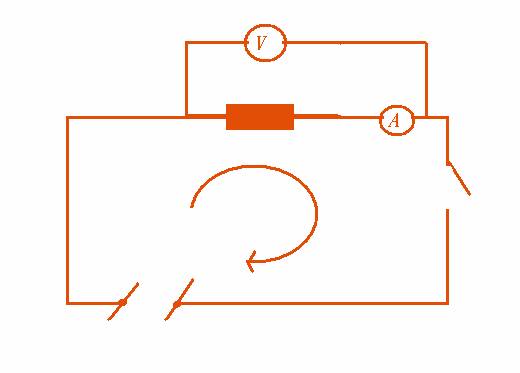

a)  Montaj in amonte :

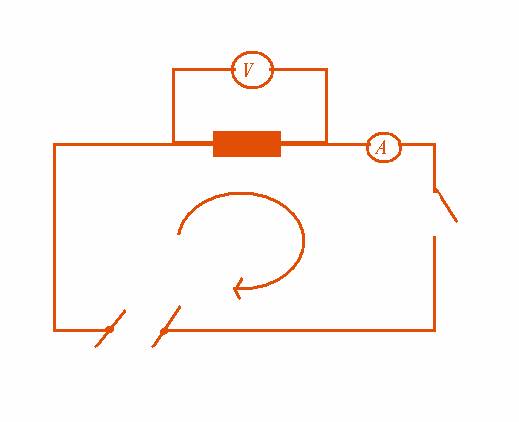

b) Montaj in aval:

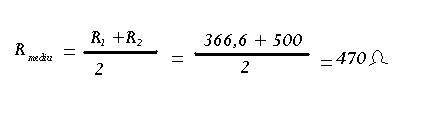

Determinari experimentale:

Determinarea rezistentei electrice a unui rezistor cu ajutorul codului culorilor.

I=6mA

U=2,2V

I=5,6mA

U=2,8V

Nume: Belciug Paul

Clasa: a-X-a G

Legea lui Ohm
