MANUAL DE UTILIZARE



Receptor digital Satelit sub marca Nagravision

HSS - 1120NA

Cuprins

1. Siguranta/ Masuri de protectie

1.1. Siguranta

1.2. Masuri de protectie

2. Indicatii inainte de Utilizare

2.1. Accesorii

3. Control/Functii

3.1. Panoul de comanda din fata

3.2. Panoul de comanda din spate

3.3. Telecomanda

4. Operare

4.1 Introducere

4.2 Editarea Canalului

4.3 Setarea Sistemului

4.4 Preferinte

4.5 Setari din fabrica

4.6 Actualizare Software

4.7 Setarea Ceasului

4.8 Alte functii ale Telecomenzii

5. Depanare

6. Specificatii tehnice

1. Siguranta/Masuri de Protectie

Siguranta

Cititi manualul de utilizare inainte de montarea aparatului.

Nu atingeti prizal cu mainile ude, caci ar putea produce un soc electric.

Nu deschideti capacul. Este periculos sa atingeti aparatul in interior. Se poate produce un soc electric.

Puneti aparatul intr-un loc aerisit si racoros.

Daca nu utilizati aparatul o perioada mai lunga de timp, scoateti aparatul din priza. Nu utilizati o priza deteriorata deoarece s-ar putea produce un soc electric.

Consultati un specialist pentru montare. Daca se intrerupe receptia, contactati centrul local de asistenta.

Masuri de Protectie

Montarea aparatului

Montati aparatul in pozitie orizontala. O montare necorespunzatoare poate deteriora aparatul.

Nu asezati obiecte grele pe televizor sau aparat; pot deteriora aparatul.

Asezati aparatul intr-un loc ferit de ploaie sau stropi.

Nu asezati recipiente cu apa pe aparat.

Mutarea aparatului de la rece la cald produce condens. Asteptati decal putin o ora inainte de a deschide aparatul, pana nu este uscat complet.

Nu asezati aparatul in locuri:

- cu vibratii

- expuse direct la soare

- cu umiditate

- cu temperature prea scazute sau prea ridicate.

- fara aerisire

Mutarea aparatului de la rece la cald produce condens. Asteptati decal putin o ora inainte de a deschide aparatul, pana nu este uscat complet.

2. Indicatii inainte de Utilizare

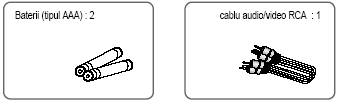

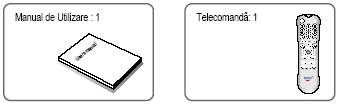

Accesorii

Accesoriile Aparatului

3. Control/Functii

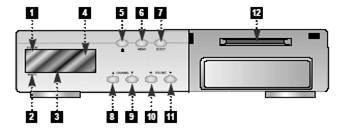

Panoul de comanda - fata

LED de Stand by: Se aprinde rosu pentru "Stand bv" si se stinge cind se opreste "alimentarea"

Indicator de lumina al Telecomenzii: Verde intermitent cand primeste informatii de la telecomanda

Afisare Canal (4 Cifre)

- Este afisat timpul current la conectarea liniei de alimentare a receptorului.

- Este afisat numarul programului dupa programare.

Senzor de distanta: Primeste semnalul infrarosu de la aparatul de control

Power: pentru a schimba receptorul in "standby" sau "power"

Meniu: pentru a deschide sau inchide aplicatia meniului

Selectati: Pentru a activa o functie sau pentru a trece la nivelul urmator pe meniul de hipertext sau pentru a confirma actiunile urilizatorului

- CA. (</>): Pentru a schimba canalul sau pozitia cursorului pe ecranul de aplicatie.

Vol. (</>): Pentru a modifica nivelul volumului sau schimba valoarea unei setari cu valoare deja-preprogramata.

Vol_dn (<) poate fi folosit pentru anularea numerotarii.

Loc pentru Cartela Smart: Introduceti Cartela Smart in locul special pentru cartela.

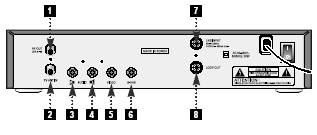

Panoul de comanda din spate

Nr.

Numar

Conector

Functie

TV ANT IN

IEC 169-2 interior

Intrare de la antena terestra

RF OUT VHS 3-4

IEC 169-2 exterior

Iesire TV

AUDIO - L

RCA

Iesire audio stanga

AUDIO - R

RCA

Iesire audio dreapta

VIDEO

RCA

Iesire semnal video complet

S - VHS

4P DIN

Iesire video Y/C

INPUT LBN

IEC 169-24 interior

Intrare IF de la LBN la selectorul Digital

LOOP OUT

IEC 169-24 interior

Iesire prin nod de la selectorul digital

65 6 8

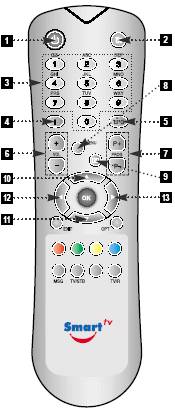

Telecomanda

POWER: pentru a schimba receptorul in starea de "standby" sau "power"



MUTE: pentru a deschide /inchide sunetul.

Numere (0-9): pentru a selecta canalele si ordinea canalelor sau caracterele

INFO.: pentru a afisa informatiile canalului curent

EPG (Manual Electronic): pentru a vizionaliza informatiilor canalului

VOLUME: pentru a modifica nivelul sunetului.

PROGRAM: pentru a schimba canlul.

MENIU: pentru a intra in meniul principal.

TELETEXT

Sus si Jos : pentru a muta pozitia cursorului pe aplicatie.

Stanga si Dreapta : pentru a schimba valoarea unei setari cu valori deja-programate.

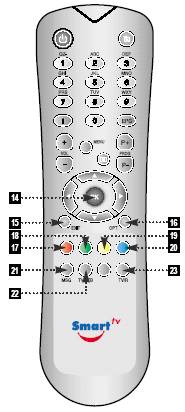

V Telecomanda

(OK): Pentru a selecta o functie sau pentru a confrima un meniu.

EXIT: Pentru a reveni la statutul sau meniul anterior.

OPT: Pentru a schimba banda audio, modul stereo/mono.

ROSU: Pentru a vedea lista canalelor preferate. Pentru a adauga un satelit in meniul de Configurare LNB. Pentru a seta meniul cu lista Canalelor.

VERDE: Pentru blocarea canalului in meniul cu lista canalelor.

GALBEN: Pentru a vedea lista Canalelor (Lista completa). Pentru a muta un canal din Lista Canalelor in Canale Preferate.

ALBASTRU: pentru a vedea lista Canalelor (in ordine alfabetica). Pentru a sterge un canal din Lista Canalelor si Lista Canalelor Preferate.

MSG: Mesaj.

TV/STB: Pentru a distanta sursa de iesire TV intre intrarea de la satelit si intrarea antenei UHF/VHF.

TV/R: pentru a comuta intre canalele TV si radio 23222120191817161514

4. Operation

Introducere

1. Setarea Satelitului

Din moment ce receptorul Dvs. contine informatiile de baza ale majoritatii satelitilor si canalelor, puteti receptiona programele imediat ce ati conectat receptorul la o sursa electrica. Insa, in functie de setarile antenei, s-ar putea sa aveti nevoie sa modificati informatiile de baza ale satelitilor si/sau canalelor. Pentru a modifica informatiile trebuie sa:

Apasati MENU si mergeti cu cursorul pe coloana cu Instalare cu sau si apoi .

Utilizand sau , selectati 'Configuratie LNB' si apasati .

*Nota: Introduceti parola de 4 cifre, daca este cazul.

Parola initiala este '0000'.

Apasati Rosu (butonul Colorat) si se va adauga un satelit.

Daca apasati , cursorul se va muta in fereastra din dreapta pentru instalarea detaliata.

Selectati optiunea pe care doriti s-o editati cu si si schimbati fiecare parametru.

o         High L.O./Low L.O.: introduceti frecventa oscilatorului LBN cu cifre.

o         DiseqC: Setati caracteristicile cutiei DiseqC, apasand sau

Daca nu utilizati intrerupatorul, setati "."

Dupa instalare, apasati EXIT sau MENIU pentru a memora datele introduse.

o         Nota: Cand schimbati fiecare parametru, trebuie sa stiti care este parametrul LBN exact pentru a modifica L.O. (oscilatorul local) de frecventa.

o         Nota: Cand schimbati fiecare parametru, trebuie sa cunoasteti mediul de conectare a receptorului si antenei pentru a seta 22KHz si DiSEqC in mod corespunzator.

2. Setarea Antenei

Pozitia antenei trebuie sa fie cat mai corecta pentru a receptiona cel mai bun semnal.

Apasati MENU si mergeti cu cursorul pe coloana cu Instalare cu sau si apoi apasati .

Cu sau selectati Setare Antenei si apoi apasati .

Selectati satelitul dorit cu sau .

Apasati sa treceti la sectiunea TP si selectati TP-ul dorit cu sau .

Cand satelitul si TP-ul sunt selectate, verificati statul de receptie al semnalului satelitului

Nivel

Indica nivelul semnalului satelitului selectat

Calitate

Indica semnalul in raport cu zgomotul.

3. Scanare

Dupa 'Setarea Antenei', incepeti 'Scanarea Satelitului' sau 'Scanarea intregii Retele'. Puteti astefel obtine toate canalele in TP-urile deja-programate. Aceasta functie mai este utilizata si pentru obtinerea ultimelor informatii ale canalelor in timpul functtionarii receptorului. Datorita acestei fubctii receptorul cauta toate canalele disponibile si le salveaza.

Apasati MENU si mergeti cu cursorul pe coloana cu Instalare cu sau si apoi apasati .

Cu sau selectati Scanare si apoi apasati.

Daca doriti sa scanati toti satelitii, selectati 'Pornire scanare toata reteaua' si apoi apasati .

Daca doriti sa scanati doar un singur satelit, selectati 'Scanarea Satelitului' si alegeti satelitul pe care il doriti cu sau si apoi apasati .

4. Editare/Scanare TP

Daca este necesar, puteti edita si/sau seta anumiti TP (emitatori-receptori). dupa 'Configurarea LBN' si 'Setarea Antenei'.

1. Apasati MENU si mergeti cu cursorul pe coloana cu 'Instalare' cu sau si apoi apasati .

2. Cu sau selectati Editare/Scanare TP si apoi apasati

3. Selectati 'Numele Satelitului' care include TP-ul pe care il doriti cu sau .

4. Mutati cu 'Frecventa TP' cu si selectati TP-ul pe care doriti sa-l editati cu sau .

5. Daca doriti sa adaudati noul TP, introduceti frecventa TP cu cifre.

6. Secelectati Polarizare cu si setati valoarea corespunzatoare pentru TP-ul selectat cu sau .

7. Selectati Indicele de Simbol si introduceti cu cifre valorea indicelui de simbol pentru TP-ul selectat. ,

8. Dupa ce ati introdus toate valorile parametrilor TP, mutasi la coloana SCAN cu si apasati pentru a memora toate datele TP introduse.

9. Dupa incheierea procesului de scanare va fi afisat primul canal pentru TP-ul scanat.

*Nota: Daca scanarea da eroare, verificati daca ati introdus valorile corecte si starea semnalului de receptie.

10. Daca vreti sa stergeti un TP, selectati TP-ul dorit.

11. Mutati la Stergeti TP si apasati .

*Nota: Daca meniul cere confirmarea stergerii, apasati daca vresi sa stergeti si EXIT ca sa anulati.

5. Setarea DiSEqC

Trebuie sa stiti ce tip de intrerupatorul DiSEqC aveti.

Apasati MENU si mergeti cu cursorul pe coloana Instalare cu sau si apoi apasati

2. Cu sau selectati Setare DiSEqC si apoi apasati

3. Selectati tipul de DiSEqC si pentru alt mod selectati Off.

Editarea Canalului

1. Canal Preferat

Puteti seta lista cu canalele preferate.

Pentru a seta o lista cu canalele preferate, trebuie sa:

1. Apasati butonul 'ALBASTRU' sau 'GALBEN'.

2. Selectati canalul 'RTPi' cu sau

3. Apasati butonul 'ROSU'.

4. Sunt listate canalele preferate.

2. Modul - Lista Canale

Cu aceasta functie puteti vedea liste de canale in versiuni diferite, care va permit sa selectasi mult mai usor canalele.

Modul Favorit

Aceasta functie este utila cand vreti sa setati o lista de canale preferate:

1. Apasati butonul 'ROSU'.



2. Canalele sunt listate in ordinea preferintelor.

Modul Alfabetic

Aceasta functie este utila cand cautati un anume canal in liste de sute de canale.

1. Apasati butonul 'ALBASTRU'.

2. Canalele sunt listate in ordinea alfabetica.

Modul Lista Completa

Aceasta functie este utila cand doriti sa vedeti o lista de canael in ordine numerica.

1. Apasati butonul 'GALBEN'.

2. Canalele sunt listate in ordinea numerica.

3. Blocarea Canalului

Acest meniu va ajuta sa protejati copiii de la vizionarea programelor necorespunzatoare varstei lor.

1. Selectati modul 'Lista Canale' sau 'Canale Preferate'.

2. Selectati canalul pe care doriti sa-l blocati si apasati butonul 'VERDE'.

3. Apasati 'EXIT' penru realizare.

4. Nu veti putea viziona programul canalului/lelor blocate fara introducerea parolei.

5. Daca doriti sa anulati blocarea, mergeti in lista canalelor si apasati butunul 'VERDE'.

Setarea Sistemului

1. Setarea Limitei de Varsta

Acest sub-meniu va permite sa setati virsta pentru blocarea canalului si va protejati copiii de la vizionarea unuor programe necorespunzatoare varstei lor.

1. Apasati 'Meniu' si 'Setare Sistem'.

2. Selectati Contro Parinti si apasati

3.Introduceti parola de 4 cifre.

*Nota: Parola initiala este

4. Selectati 'Limita de Varsta'.

5. Selectati varsta dorita.

*Nota : 'Limita de Varsta' se poate aplica numai pentru semnalul care poarta informatia cu limitarea de varsta.

Fara limita de varsta

Fara introducerea parolei, programele sunt restrictionate pentru copii sub 8 ani.

Sub 12 ani

Sub 15 ani

Sub 18 ani

2. Securitate (Editarea blocarii canalului si Instalarea blocarii)

* Nota: Parola initiala este '0000'.

DA

Cand procesati 'Editare Canal' si 'Instalare' din Meniul Principal, receptorul va va cere parola. Daca introduceti o parola gresita, nu veti putea trece la alta functie.

NU

Nu introduceti parola in timpul procesarii.

3. Schimbarea Parolei

*Nota: Parola initiala este '0000'.

*Nota: daca uitati parola, va rugam sa consultati magazinul de unde ati cumparat receptorul sau cel mai apropiat dealer.

4. Informatii Sistem

Puteti consulta ultimele informatii despre receptor precum versiunea software si hardware a receptorului.

1. Apasati 'Meniu' 'Setare Sistem'.

2. Selectati 'Informatii Sistem' si apasati

5. Caretela Smart

Puteti verifica informatiile Cartelei Smart precum Versiune CA, numar de ordine si statut.

1. Apasati 'Meniu' 'Setare Sistem'.

2. Selectati 'Cartela Smart' si apasati

Preferinte

1. Ora Locala

Puteti seta ora locala a receptorului Dvs.

1. Apasati 'Meniu' si 'Preferinte'.

2. Selectati 'Ora Locala' cu sau .

3. Schimbati Ora Locala cu sau .

*Nota : Fara setarea orei locale, functia 'CEAS' nu poate fi utilizata.

2. Salvare Ora de Vara

*Nota : Fara setarea orei locale, aceasta functie nu este functionala.

DA

Activati functia de salvare ora de vara. Ceasul se muta automat cu o ora inainte.

NU

Dezactivati functia de salvare ora de vara. Ceasul se muta automat cu o ora inapoi.

3. Fomat Imagine

Acest sub-meniu va permite sa selectati formatul imaginii televizorului Dvs. la 4:3 sau 16:9, dupa preferinte.

4 x 3

Cand televiyorul Dvs. este 4:3.

16 x 9

Cand televiyorul Dvs. este 16:9.

Auto

Se schimba automat pe flux.

4. Setarea Ecranului

Puteti selecta modul de afisare a semnalului de la satelit.

P/S

Cand setati limitele ecranului din Pan/Scan pentru semnalul de la satelit (pentru semnal pentru program 16 x 9)

L.Box

Puteti viziona pe ecran impartit 16 x 9 prin reducerea marimii originale pe vertical sau orizontal.

*Nota: 1. Daca selectati 'L.Box', ecranul poate fi deformat. Partile de sus si de jos ale ecranului se vor bloca cu benzi negre.

2. Functia ecran este utila cand primiti un semnal de 16 x 9 cu un televizor cu format 4 x 3.

5. Setare Iesire nr. Canal cu Modulator RF

Puteti selecta numarul canalului (3 sau 4) pentru iesire Modulator RF.

Setari din Fabrica

Utilizand aceasta functie, receptorul va reveni la parametrii initiali.

1. Apasati MENU si mergeti cu cursorul pe coloana cu 'Instalare' cu sau si apoi apasati .

2. Cu sau selectati 'Setari din Fabrica' si apoi apasati

3. Cand meniul va solicita spa confirmati resetarea, apasatidaa dorati sa resetati tsi EXIT daca vreti sa nu resetati.

Actualizare Software

Functia Descarcare in direct permite utilizatorului sa descarce si sa actualizeze noi programe de pe satelit.

1. Apasati MENU si mergeti cu cursorul pe coloana cu 'Setare Sistem' cu sau si apoi apasati .

2. Selectati 'Informatii Sistem' si apoi apasati

3. Selectati 'Actualizare Sistem' si apasati.

(MENIU 'Setare Sistem' 'Actualizare Software'

si directorul MENIU 'Instalare' 'Actualizare Software' este aceeasi functie.)

4. Pentru a incepe sa primiti date prin satelit , apasati pe 'Start'.

5. Dureaza doar cateva minute sa cautati grupul de programe si canalul descarcat.

Treceti la urmatorul Meniu daca ati reusit sa gasiti informatiile necesare.

Setarea Ceasului

Puteti pre-seta ceasul on/off al receptorului Dvs.

Puteti inregistra programe pe VCR, cand nu sunteti acasa.

1. Apasati MENIU si Ceas cu sau .

*Nota: Daca nu ati setat ora locala, aceasta functie nu este operationala.

2. Apasati sau pentru a selecta '#Ceas (numar)' pe care doriti sa-l selectati si apasati

3. Stabiliti Tipul CA, prin selectarea TV sau RADIO cu sau .

4. Selectati Numarul CA cu sau si introduceti numarul canalului cu cifre sau cu sau .

5. Introduceti Ora de Pornire pentru deschiderea receptorului.

6. Introduceti Ora de Oprire pentru inchiderea receptorului.

7. Slectati Statut si setati DA/NU cu sau .

*Nota: 1. Fara aplicarea STATUTULUI (ON), Ceasul nu functioneaza.

2. Daca se introduce o ora anterioara orei curente, Ceasul nu functioneaza.

Alte functii ale Telecomenzii

1. Schimbarea din TV in RADIO

Puteti utilize acest meniu cand schimbati un canal TV in canal RRadio si invers.

1. Apasati 'TV/RADIO'.

2. Cand ascultati un canal de radio, pe tabloul de comanda din fata va aparea 'r001'.

2. Schimbarea din TV in SAT

Aceasta functie este utilizata pentru receptionarea semnalului prin modulatorul RF.

Daca apasati'TV/SAT', calea de recepiionare a semnalului se schimba in Modulator RF.

3. EPG (ManualElectronic de Programe)

Puteti verifica informatiile canalului pe canalele emitatorului - receptor pe care il vizionati.

1. Apasati 'EPG' si va aparea urmatorul meniu.

*Nota: 1. Puteti verifica ora locala, numele canalului si informatii pe scurt ale programului curent.

2. Daca nu ati setat ora locala in sectiunea "Parametrii Sistemului", EPG poate functiona necorespunzator.

3. Informatia EPG este transmisa prin satelit de la furnizorii de servicii. In cazul in care canalul nu poarta nici o informatie EPG, ]aceasta functie poate functiona necorespunzator.

2. Selectati Canalul cu sau .

Puteti vedea informatia programului curent sau urmator pentru canalul selectat.

4. Subtitrare/Audio

Puteti modifica subtitlul sau statutul/starae audio a canalului curent.

1. Apasati 'OPT' si fereastra corespunzatoare de subtitle si audiova aparea pe ecran.



Fiecare parametru se compune din:

Track

(Audio track#) al (tuturor traiectoriilor disponibile in acest program.)

Mod

Stereo, Mono Left , Mono Right

Subtititrare

(Subtitrare limba#) al (toate subtitrarile disponibile in acest program.)

*Nota : Acesti parametri de subtitrare si audio sunt functionali numai daca canalul de receptie suporta aceste functii.

Canal / Informatii

Sunt afisate informatii pe scurt, precum: tipul canalului curent, nume, ora locala de pornire/oprire, informatii utile, ora curenta, canalu preferat, modul Audio si ID Audio.

1. Apasati 'i' si se va deschide bara cu informatii.

*Nota: Daca nu aveti nici o informatie:

- Verificati daca setarea ceasului este corecta.

- Informatia nu este trimisa de furnizorul de servicii.

Depanare

Problema

Cauza posibila

Solutia problemei

Daca ati uitat codul PIN

Contactati Furnizorul de Servicii

Setarea Orei este gresita

Ora nu este setata correct.

Modificati ora din Meniu.

Daca nu se aprinde LED-ul de pe panoul de comanda din fata/Nu are curent

Stecherul nu este corect conectat la priza.

Conectati correct stecherul la priza de alimentare.

Nu apare nici o imagine pe ecran.

Receptorul este in standby.

Deschideti receptorul [ON].

Iesirea AV nu este bine conectata la iesirea video TV.

Verificati si, daca este cazul, conectati corect.

Incorecta iesire video sau a canalului selectata pe TV.

Verificati si, daca este cazul, corectati.

Fara sunet

Mufa audio conectata incorrect.

Nivelul volumului 0.

Functia 'Fara sonor' activata.

Verificati conectarea si corectati.

Mariti volumul televizorului.

Apasati butonul Mute.

Inchiderea din Telecomanda nu functioneaza corect.

Baterii terminate sau incorect puse.

Indreptati telecomanda spre receptor. Inlocuiti bateriile sau introduceti-le corect.

Calitatea proasta a imaginii.

Semnal prea slab.

Verificati intensitatea semnalului in meniul [Instalare], verificati cablul de semnal din LNB.

Cartela smart nu functioneaza.

Cartela Smart nu este instalata corect.

Verificati daca cartela Smart a fost corect introdusa.

Capacitatile Sistemului

Sistem complet DVB-S (QPSK)

Intrare LBN/Selector

Conector

IEC 169-24, interior

Interval Frecventa de iesire.

950-2150MHz

Nivel Semnal

-65dBmV~-25dBmV

Furnizare LBN

14/18, max 400mA

Intrerupator LBN

22KHz

DiSEqC

Ver. 1.0 si 1.2 Compatibil

Demodulator

Front end

QPSK

Indice Simbol

2Msps~45Msps

Inversie Spectrala

Conversie Auto

Resurse sistem

Procesor

Procesor 32bit (81MHz)

SDRAM

8Mbyte

FLASH

2Mbyte

EEPROM

2Kbyte

Decodor Video

MPEG 2

Profil Principal@Nivel Principal

Nivel Date

Pana la 15M bits/s

Rezolutie

720 x 576

Format Video

PAL

Format Imagine

Audio MPEG

MPEG 1 layer 1 & 2

Tip

Mono, Dual mono, Streo, Imbinare Streo

Cote model

32, 44,1 si 48KHz

Telecomanda

Cod

NEC-IR

Conditii de operare

Pana la 7 metri

Alimentare electrica

Consum

30W

Voltaj

90V - 250V

Frecventa

47Hz - 63Hz

Conectori al panoului de comanda -spate

Video out (CVBS)

1 x RCA

Video out (Y/C)

S- VHS (4P Din)

Audio L/R

2 x RCA

Intrare selector digital

IEC 169 - 24, interior

Selector digital prin-nod

IEC 169 - 24, interior

Intrare antena terestra

IEC 169 -2

Iesire modulator RF

IEC 169 -2 (tip PAL- G TV, VHS CA3/4)

Specificatii fizice

Marime (W X H X D)

260 x 52 x 235(mm)

Greutate(neta)

2,3kg





Politica de confidentialitate | Termeni si conditii de utilizare



});

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 877
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
