Marcarea rezistoarelor. Codul culorilor.

Marcarea rezistoarelor. Codul culorilor.

Orice rezistor este marcat in clar sau codificat conform recomandarii CEI-62,sau prin simboluri alfa-numerice nominalizate international sau ,uneori, specifice unui anumit producator.

Indiferent de modalitatea adoptata pentru marcarea si codificarea unui rezistor ,caracteristicile ce se inscriu pe corpul sau sunt:

a)      in mod obligatoriu,pe orice tip de rezistor:

-rezistenta nominala (R_n) cu unitatea ei de masura, in clar , in cod literar sau de culori;

-toleranta valorii nominale,in clar [%] in cod literar sau de culori.

b)      in mod obligatoriu, pe 7unele tipuri de rezistoare :

-puterea disipata nominala ,Pd_n-in clar;

-coeficientul de temperatura al rezistentei K_T-in cod literal sau de culori;

-tensiunea nominala limitata , U_{n lim} -in clar sau in cod literal;

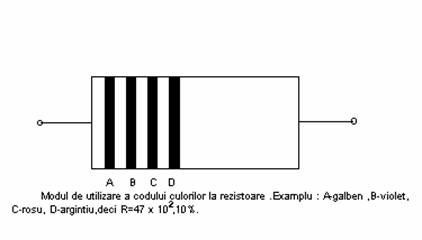

Tabelul urmator prezinta modul de utilizare a codului culorilor la rezistoare:

( R=AB x 10^c, D )
