    Masurarea rezistentei prizelor de pamant
    Priza de pamant este un dispozitiv prin intermediul caruia se realizeaza o legatura electrica conductoare directa cu pamantul a carcaselor metalice ale masinilor si aparatelor electrice sau a unor noduri (puncte) ale retelelor electrice pentru asigurarea functionarii corecte ale acestora si cu scopul protejarii personalului de exploatare impotriva tensiunilor accidentale care pot sa apara in functionare normala sau in regim de avarie.
    Dupa modul de realizare ele pot fi:
- naturale (elemente metalice ale constructiilor din beton armat, mantalele metalice ale cablurilor subterane, conductele instalatiilor de apa sau gaze etc.);
- artificiale (realizate din tevi de otel zincat sau de cupru sau chiar din table de otel zincat sau de cupru).
Dupa complexitate, se clasifica in:
- simple (singulare) - realizate dintr-un singur corp conductor (electrod) ingropat in pamant;
- multiple - obtinute prin legarea electrica cu ajutorul unor conductoare de mica rezistenta a mai multor prize simple de tipuri diferite.
    Rezistenta unei prize de pamant trebuie sa aiba o valoare cat mai mica, astfel incat caderea de tensiune pe aceasta rezistenta sa fie sub limita periculoasa pentru electrocutare. Intrucat aceasta rezistenta depinde de elementele constructive ale prizei, conductibilitatea electrica a solului (prin umiditate si sarurile continute, temperatura) este necesara masurarea periodica a acestor rezistente.
    Masurarea rezistentei electrice a prizelor de pamant se face numai in c.a. pentru a evita efectele de polarizare a solului, de corodare si electroliza care ar avea loc daca s-ar utiliza c.c.

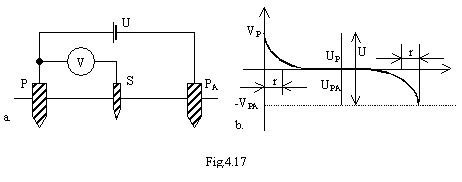

    Pentru determinarea rezistentei electrice a unei prize de pamant (P) este necesara o alta priza, auxiliara (PA) pentru a se inchide circuitul de masurare. Daca se considera ca intre P si PA se aplica o tensiune continua U, variatia potentialului electric de-a lungul liniei care uneste prizele P si PA apare ca in fig. 4.17,b. Cu exceptia zonelor de raza r, care depinde de dimensiunile prizei si de conductivitatea solului, potentialul prizelor ramane practic constant.
    Rezistentele prizelor sunt:

(4.68) (4.69)

unde:
UP, UPA sunt tensiunile prizelor fata de pamant;
IP, IPA curentii care circula prin prizele P, PA.
    Se constata ca practic, la o distanta de 20 m de priza, densitatea curentului dispersat in pamant este neglijabila, astfel ca este necesar ca distanta dintre P si PA sa fie de 40 m.
    Pentru masurarea diferentei de potential dintre priza si pamant se foloseste o a treia priza, numita priza sonda S, amplasata in zona de potential nul. Cele trei prize P, S, PA pot fi situate in linie dreapta sau in varfurile unui triunghi.

    .1 Metoda ampermetru - voltmetru

    Tensiunea alternativa de alimentare se obtine cu transformatorul T. Pentru o masurare precisa este necesar ca RV sa fie cat mai mare fata de RS. In acest caz RP se determina cu relatia:



(4.70)

    Daca aceasta conditie nu este indeplinita, UP este: (4.71)

O alta metoda este metoda celor trei masuratori, sau varianta Nippold, utilizand fie metoda ampermetru - voltmetru, fie metoda puntii de c.a., prin legarea succesiva, doua cate doua, a prizelor P, S, PA¢. Metoda este greoaie si destul de imprecisa.

    .2 Metoda de compensatie
Este metoda cea mai practica, utilizata pe scara larga (fig. 4.19).

    Tensiunea alternativa este furnizata de un convertor static. In secundarul unui transformator de curent TC se monteaza o rezistenta R0 de valoare cunoscuta. Prin deplasarea cursorului rezistentei R0 se obtine echilibrul puntii (curent nul in detectorul de nul N).

(4.72) (4.73)

    Daca raportul de transformare al transformatorului de curent este 1:1, atunci: (4.74)
