Masurarea rezistentelor cu ampermetrul si voltmetrul.
Metodele amonte si aval nu se utilizeaza la masurarea rezistentelor liniare, deoarece sunt mai putin expeditive decat metoda cu ohmmetrul (care le materializeaza). Totusi, aceste metode devin utile la masurarea unor rezistente neliniare (diode, varistoare) precum si la masurarea rezistentei interioare la sursele de c.c., situatii in care ohmmetrul nu poate fi folosit. Ecuatia masurarii si erorile (abstractie facand cele de metoda) sunt :
Rx = U/I (8.1)
si respectiv:
(8.1')
La aplicarea acestor metode trebuie tinut seama ca metoda amonte este potrivita pentru masurarea rezistentelor mari (in comparatie cu cea a ampermetrului), iar aval - pentru rezistente mici, in comparatie cu cea a voltmetrului. Precizia de masurare nu este mai buna ca 3 - 5%.
Masurarea rezistentei interioare la sursele de c.c.

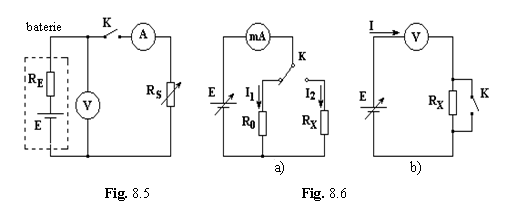

Majoritatea surselor de c.c. utilizate in electronica (baterie, acumulatoare, alimentatoare, unele celule fotovoltaice) au rezistenta interioara Re) redusa si de aceea o asemenea rezistenta poate fi masurata printr-o metoda tip aval. Una din schemele utilizate este cea indicata in fig. 8.5. Cu intrerupatorul K deschis se citeste tensiunea U1 (practic egala cu E), dupa care se inchide K si se citeste U2 precum si curentul I, date din care se calculeaza necunoscuta:
. (8.2)
Din (8.2) se obtine eroarea limita (eR) ce afecteaza pe Re,
(8.3)
expresie care arata ca Rs trebuie ales (sau reglat) in asa fel incat: U2 = 0,5U1, pentru ca aceasta eroare sa nu creasca exagerat de mult. De asemenea, curentul I nu trebuie sa depaseasca valoarea nominala (In) prevazuta pentru sursa respectiva.
b) Metode de comparatie
Se conpara necunoscuta (Rx ) cu o rezistenta cunoscuta (R0 ), prin compararea a doi curenti sau a doua tensiuni.
Aceste metode prezinta avantajul ca necesita numai un singur AM ceea ce face ca precizia sa fie mai buna decat la metodele amonte si aval.
Compararea a doi curenti. O schema decurgand din aceasta metoda este aratata in fig. 8.6, a. Se masoara curentii I1 (K in 1) si I2 (K in 2) si daca: Re<< R0 si Rx, necunoscuta este data de relatia:
(8.4)
in care a si a sunt
deviatiile citite la miliampermetrul mA. Din aceasta relatie
rezulta ca eroarea de masurare depinde numai de eroarea de
baza a lui R0 si de erorile de citire Da a Da a a caror suma este sensibil mai
mica decat cea din (8.1'). In functie de microampermetrul
folosit, metoda permite masurarea rezistentelor mijlocii si mari
(zeci si sute de
kW) cu precizii mai bune ca 1 - 2 % .
In cazul masurarii rezistentelor mari si foarte mari (MW sau sute de MW) curentii I1 si I2 pot fi masurati cu ajutorul unui voltmetru magnetoelectric (RV = 20 kW /V, In = 50 mA) sau electronic (RV = 10 - 1000 MW), folosind ca rezistenta de comparatie, chiar rezistenta interioara (RV) a voltmetrului respectiv; asa cum se indica in fig. 8.6.b. Se inchide K si se citeste curentul I1 = E/RV = a /S, dupa care se deschide K si se citeste I1 = E/(RX+RV) = a /S, expresii in care S este sensibilitatea in curent a voltmetrului (V). Necunoscuta se calculeaza cu relatia:
(8.5)
care arata ca, pe aceasta cale se pot masura rezistente mari pana la (2 - 10) RV. Eroarea DRX/RX este sensibil mai mare (3 - 10 %) decat in cazul schemei din fig. 8.6, a, atat din cauza impreciziei lui RV(DRV/RV = 1-2 %) cat - mai ales - din cauza formei expresiei lui RX (contine diferenta a a
Observatie
In cazul particular: a a , din (8.5) rezulta: RV = RX; pe aceasta idee se bazeaza o metoda de masurare a lui RV - metoda injumatatirii deviatiei mult utilizata in electronica.
Compararea a doua tensiuni. Este utilizabila la masurarea

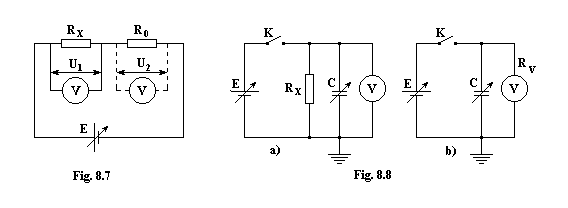

rezistentelor mici si mijlocii (zeci de W - kW). Schema de principiu este aratata in fig. 8.7.
In ipoteza ca RV >> R0, RX se obtine relatia:
(8.6)
similara cu (8.4).
Observatie. Cand V este conectat la bornele lui R0, iar E este constanta, din fig. 8.7 rezulta relatia:
care arata ca deviatia voltmetrului
(electronic) depinde de RX. Pe aceasta idee se bazeaza o
varianta de ohmmetru electronic, numit teraohmmetru (fig. 8.29, a).
c) Metoda descarcarii condensatorului
Permite masurarea rezistentelor foarte mari prin intermediul constantei de timp RXC.

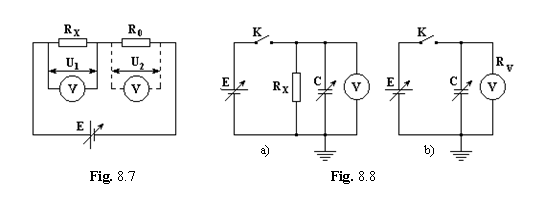

In fig. 8.8, a se da schema de principiu ilustrand aceasta metoda, unde C este un condensator de buna calitate (preferabil cu aer), iar V - un voltmetru cu mare rezistenta de intrare (RV): electronic (10 - 100 MW), electrometric (1010- 1014W) sau electrostatic (1012 - 1014W). Conditii restrictive: RC, RK si RV>>RX, unde RC si RK, sunt rezistentele de izolatie ale lui C si respectiv K.
Modul de lucru. Se regleaza E pana cand voltmetrul indica tensiunea nominala (Un). Apoi se deschide intrerupatorul (K) si se masoara timpul (t) dupa care tensiunea la bornele condensatorului (C) scade la valoarea
relatie din care se deduce
· (8.7)
Daca se obtine Un/U = e 2,72, atunci RX= t /C.
Precizia metodei nu este mai buna ca 3 - 5%, insa este simpla, iar uneori, singura cale pentru RX foarte mari.
Observatii
Din fig. 8.8, a rezulta o foarte simpla si utila metoda pentru masurarea rezistentei interioare la voltmetrele electronice (fig. 8.8, b). Dupa aducerea acului voltmetrului la cap de scara (Un), se deschide K si se masoara timpul (t) ca mai inainte, obtinandu-se:
. (8.8)
Daca Un/U = e, iar C este in mF rezulta ca RX(MW) este egal (numeric) cu t(sec) citit la cronometru. Metoda mai prezinta avantajul ca poate fi aplicata atat la voltmetrele liniare (scara uniforma), cat si la cele neliniare.
Schema din fig. 8.8, b poate fi utilizata si la masurarea rezistentei de izolatie (Re) la condensatoare (C) insa, in acest caz, trebuie ca RV>>RC, adica voltmetrul (V) trebuie sa fie de tip electrometric (RV = 1012- 1014W
|
