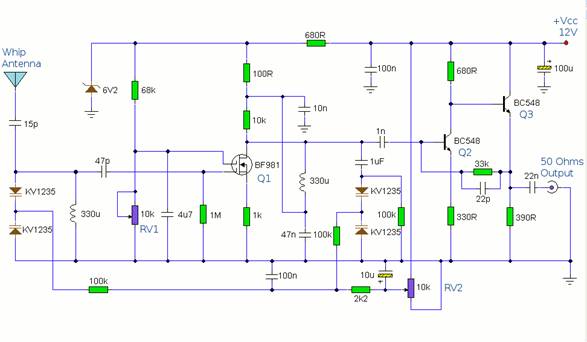

Preamplificator radio AM - schema electrica

Functie: Preamplificator radio AM

Functionare: Acest circuit este proiectat sa amplifice semnalul primit de la o antena in forma cilindrica, subtire. Preamplificatorul este proiectat sa acopere o banda medie cuprinsa intre 550 KHz si 1650 KHz. Tensiunea pentru schimbarea de frecventa este furnizata de RV2, un potentiometro de 10k conectat la o sursa de tensiune de 12V. RV1 este cel care permite semnalelor slabe sa fie amplificate sau semnalelor puternice sa fie attenuate. Controlul pentru tensiune este aplicat la poarta 2 a TR1, o dubla-poarta MOSFET, semnalul de tensiune aplicat via poarta; semanalul de intrare fiind dublu modificat cu bobina de 330uH si cele 2 KV1235 diode varicap la intrarea MOFSET si de aceleasi componente la terminalele de scurgere MOFSET BF981. Amandoua circuite furnizeaza o selectivitate ridicata in in intreaga arie de modificare a frecventei. Pentru a ajuta la stabilitate, stadiul MOFSET este alimentat de o dioda zener de stabilizare de 6.2V.

Aplicatii: Aceasta antenna active poate fi folosita pe multiple schimbari de banda fiind necesara doar schimbarea valorilor inductantelor bobinelor.
