Scheme de conexiuni cu doua sau mai multe sisteme de bare colectoare si un singur intreruptor pe circuit

Varianta de baza



BC1



BC2




Apare al doilea sistem de bare BC2 in paralel cu BC1 si cupla CTv intre cele doua sisteme de BC.

Separatoarele de bare au doua roluri:

separarea vizibila a intreruptorului fata de tensiunea barei;

selectia sistemului de bare la care vrem sa fie racordat circuitul.

Observatie:

Este interzisa realizarea cuplei intre cele doua BC prin separatoarele de bare ale unui circuit.

Exceptie - anumite manevre (de exemplu, de trecere a unui circuit de pe o bara pe alta) cand, pe durate scurte, sunt inchise ambele separatoare de bare.

Apare circuitul de cupla transversala (CTV). Separatoarele de legare la pamant sunt utile, la tensiuni ridicate, atunci cand se fac lucrari pe una din bare.

Functiile CTV:

verificarea starii izolatiei unei BC

legarea in paralel a celor 2 BC

trecerea unui circuit de pe o bara pe alta, fara intreruperea alimentarii circuitului

ocolirea intreruptoarelor.

Verificarea starii izolatiei unui sistem de BC care a fost in rezerva rece

I

SC1

SC2

ICT

D

De obicei SC1 si SC2 se mentin inchise pentru scurtarea manevrei.

Daca BC este "sanatoasa", ICTV ramane inchis, daca nu, protectia prin relee il deconecteaza.

Legarea in paralel a doua sisteme de BC, ambele sub tensiune. Situatii:

2.1. cele doua bare sunt alimentate de la doua sisteme energetice diferite, care nu functioneaza sincron (diferenta de faza sau de modul a tensiunii DU > 1% Un) T urmatoarea succesiune de operatii este necesara:

se aduc in sincronism cele doua sisteme existente;

se inchide ICTv

Intotdeauna va exista o mica nesincronizare T curent de egalizare care se va inchide prin ICTv.

2.2. Cele doua bare lucreaza in acelasi sistem energetic, dar legatura electrica dintre cele doua sisteme de BC este foarte lunga T diferenta de tensiune DU > 1% Un

Sibiu



Brasov




T se repeta succesiunea de operatii de la punctul 2.1.

Functiile 1) + 2) au drept scop - transformarea a doua noduri distincte intr-un singur nod

Consecintele functiilor 1 + 2:

Mutarea circuitelor de pe o bara pe alta, fara intreruperea alimentarii

Succesiunea de operatii pentru manevra de mutare a unui circuit de pe o bara pe alta (de pe BC1 pe BC2):

a)      inchiderea CTv (cuplarea celor doua bare colectoare)

b)      se anuleaza posibilitatea de deschidere a CTv (se anuleaza protectia ICTv).

Motiv - sa nu se deschida separatoare sub sarcina.

Dezavantaj - extindere defecte.

c)      dublarea alimentarii circuitului (de exemplu, L1 era racordata la BC1 - SB1 inchis, se inchide si SB2)

d)      se deschide SB1 si L1 ramane racordata la BC2.

Observatie: daca manevra se face cu mai multe circuite se prefera sa se dubleze alimentarea la toate si dupa aceea sa se deschida celelalte separatoarele de bare. Manevrele de acelasi tip este util sa se faca succesiv pentru a nu se face greseli.

Ocolirea unui intreruptor de circuit prin doua scurte intreruperi in functionarea circuitului


Etape:

I.            se degajeaza bara BC2 de toate circuitele cu exceptia celui la care intreruptorul trebuie ocolit (L1):

se inchide CTv

se trec circuitele de pe BC2 pe BC1

T BC2 s Bara de ocolire

II.         se realizeaza legatura sunt, realizand etapele:

se deschide ICTv, I, SB2 (prima intrerupere a L1)

se realizeaza legatura sunt (se desfac legaturile la I)

se inchide SB2

se inchide ICTv care joaca rol de intreruptor al circuitului de linie (L1) T se realizeaza circuitul punctat

III.       revenirea la solutia normala:

se deschide ICTv, SB2 (a doua intrerupere a L1)

se desface legatura sunt

se refac legaturile normale la I

se inchid SB2, I de pe L1

se redistribuie circuitele intre BC1 si BC2.



Avantajul solutiei: efort mai redus de investitii (in Boc si Coc)

Dezavantajul solutiei: pe durata lucrului la I se mizeaza pe o singura BC.

Comparatie intre sectionarea rigida si sectionarea elastica


Din punct de vedere functional:

a)      sectionare rigida - avem 1BC "taiata" in doua sectii. Fiecare circuit este prevazut cu 1 separator de bare T fiecare circuit (L1, L2) se poate cupla la o singura sectie de bare T rigiditatea

b)      sectionare elastica - exista doua sisteme de BC dispuse in paralel T putem distribui elastic circuitele intre cele doua noduri.

Elasticitatea este data de:

Cele doua separatoare de bare de pe fiecare circuit

Dispunerea in paralel a celor doua sisteme de BC.

Combinarea sectionarii rigide cu sectionarea elastica

In statiile cu doua BC (exista sectionare elastica) se dovedeste uneori a se justifica economic prevederea, suplimentar, a unei sectionari rigide.


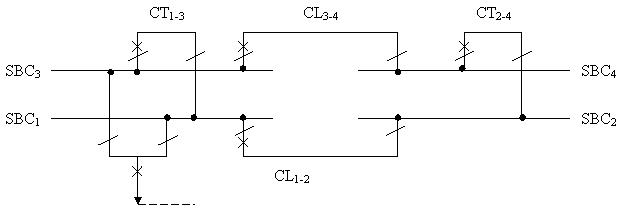

Sectionarea longitudinala mai adauga doua cuple: CL + o cupla transversala

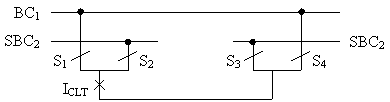

Se pot utiliza cuple cu functii multiple (se reduce efortul de investitii) cuple longotransversale. Acestea pot realiza, pe rand, functiile de CTv sau CL.


S2 - S3 - ICLT CL

S2 - S4 - ICLT CTv1

S1 - S3 - ICLT CTv2

Astfel de sectionari se justifica la statiile de tensiuni medii (6 - 20 kV), unde pot aparea curenti mari de scc. si unde exista un numar mare de circuite.

Uneori putem folosi 2 BC ambele sectionate longitudinal: cuple posibile


Scheme cu trei sau mai multe sisteme de bare colectoare

Reprezinta o adancire a sectionarii elastice

La 3 BC se ajunge rar

Situatii in care se folosesc:

Statii de interconexiuni (in SEN)

Statii de interconexiuni cu alte tari.


Problematica cuplelor:

a)      se pot realiza 3 CTv

b)      se poate realiza o cupla cu functii multiple.


In solutia b) se pot realiza, pe rand, urmatoarele cuple:

S1 - S3 - I    C12

S2 - S4 - I    C23

S4 - S1 - I    C31

Numarul de cuple posibile:

(2 = cuplate cate doua; 3 = nr. de BC)

Variante de scheme pentru ocolirea intreruptoarelor fara intreruperi in functionarea circuitelor

Varianta de baza - utilizarea Boc si a Coc


Este solutia cea mai elastica.

Prin introducerea Boc + Coc se doreste sa se evite intreruperea alimentarii (de ex. a consumatorului de pe linia L) atunci cand se doreste sa se lucreze la intreruptorul de pe circuitul respectiv (I).

Observatie: Se readuce aminte ca intreruptorul este cel mai solicitat aparat din celula T revizii mai dese.



Succesiunea operatiilor pentru manevra de ocolire:

I.            verificarea starii izolatiei Boc cu ajutorul Coc

II.         realizarea circuitului de ocolire (punctat) prin inchiderea Soc (se inchide sub sarcina dar sub o diferenta de potential DU < 1% Un) T se dubleaza alimentarea L (prin I si Ioc).

Atentie: Coc racordata la aceeasi BC ca si L altfel, daca CTv este deschisa, Soc poate fi inchis sub sarcina si sub o diferenta de potential neneglijabila.

III.       se deschide I si separatoarele care-l flancheaza. L ramane alimentata pe calea de ocolire (prin Ioc)

Solutii cu elasticitate mai mica, dar si efort redus de investitii:

2. : solutii cu Boc

3. : solutii fara Boc

L



(2b)



Ioc+CTv



BOC



BC1



BC2



(2a)



SL



I



Ioc+CTv



BC1



BC2



SCTv




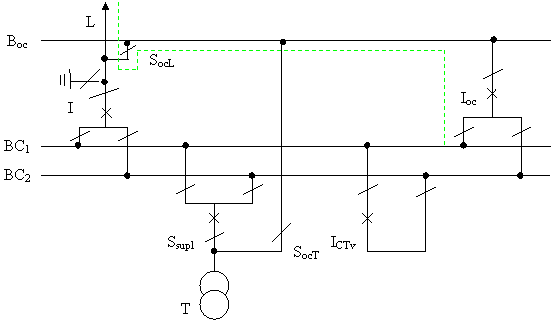

se mentine Boc, dar in loc de 2 cuple se prevede o singura cupla cu functii multiple:

2a CTv trece prin Boc

2b CTv nu trece prin Boc

Ca intreruptor de CTv se foloseste cel de la cupla de ocolire.

se renunta la Boc. Ca Boc se foloseste una dintre BC

Ca Ioc se foloseste intreruptorul de la CTv.

3a ocolirea se poate face numai prin BC1, la care este legat rigid Soc.

3b ocolirea se poate face prin orice bara. Suplimentar apare Ssupl. (fata de 3a)

Succesiunea operatiilor pentru manevra de ocolire la 3a:

I.            eliberarea BC1 de celelalte circuite decat L

II.         dublarea alimentarii L (punctat)

III.       deconectarea I si a separatoarelor ce-l flancheaza.
