Semnale SFSK


Semnalul SFSK (Sinusoidal FSK) este tot un semnal cu modulatie in cuadratura, asemanator cu MSK dar in care impulsul de semnalizare folosit are o forma aparte, cu continuitate la capetele intervalului, iar variatia fazei este de tip sinusoidal. Datorita acestui fapt semnalul SFSK prezinta un spectru puternic limitat cu rata mare de scadere a componentelor spectrale in afara benzii utile.

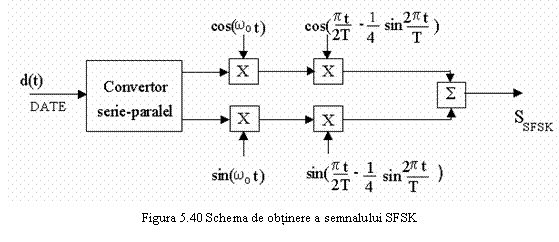

Schema bloc de obtinere a unui semnal SFSK este prezentata in figura 5.40. Forma in timp a semnalului SFSK este urmatoarea :

(5.80)

Impulsul de semnalizare pe cele doua canale I si Q este de forma:

(5.81)

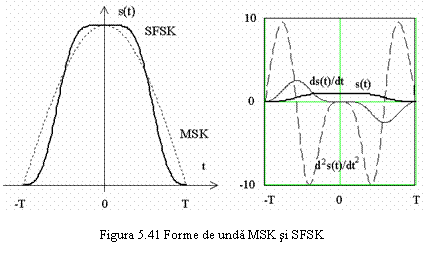

si este reprezentat in figura 5.41. Impreuna cu primele sale doua derivate, el prezinta continuitate la capetele intervalului de bit, ceea ce asigura o viteza mai rapida de scadere a componentelor spectrale cu frecventa de tipul

Datorita formei particulare de unda a impulsului de semnalizare, modulatorul SFSK se implementeaza folosind generatoare digitale de semnal.

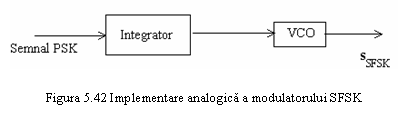

Variatia fazei semnalului SFSK are forma unei sinusoide ridicate. Folosind aceasta observatie semnalul SFSK se poate genera si cu o varianta de implementare analogica, reprezentata in figura 5.42. Prin integrarea semnalului PSK, care este sinusoidal , obtinem un semnal tip sinusoida ridicata care aplicat la intrarea unui oscilator controlat in tensiune (VCO) produce la iesirea acestuia un semnal cu variatia fazei instantanee identica cu cea a semnalului SFSK. Aceasta metoda prezinta insa dezavantajul unei fugi a frecventei care trebuie compensata prin masuri speciale (control automat al frecventei).




Densitatea spectrala de putere pentru semnalul SFSK este data de

(5.82)

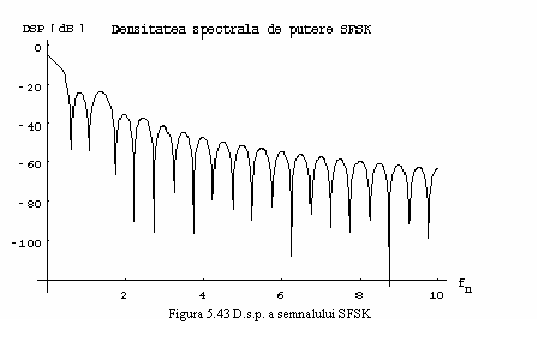

unde reprezinta functiile Bessel de speta I-a de ordin k si argument x iar este frecventa normalizata a semnalului. Ea este reprezentata in figura 5.43.

Puterea capturata in banda de semnalul SFSK si cea din afara benzii sunt reprezentate in figura 5.44.
