ANGRENAJE - CARACTERIZARE. CLASIFICARE. DOMENII DE FOLOSIRE

Angrenajul este mecanismul format din doua roti dintate, care transmite prin intermediul

dintilor aflati succesiv si continuu in contact (angrenare) miscarea de rotatie si momentul de

torsiune intre cei doi arbori.

Angrenajele au o larga utilizare in transmisiile

mecanice, datorita avantajelor pe care le prezinta:

raport de transmitere constant; siguranta in exploatare;

durabilitate ridicata; randament ridicat; gabarit redus;

posibilitatea utilizarii pentru un domeniu larg de

puteri, viteze si rapoarte de transmitere. Ca

dezavantaje, se pot mentiona: precizii mari de executie

si montaj; tehnologie complicata; zgomot si vibratii in

functionare.

Clasificarea angrenajelor se realizeaza dupa cum urmeaza:

       dupa pozitia relativa a axelor de rotatie: angrenaje cu axe paralele;

angrenaje cu axe concurente ; angrenaje

cu axe incrucisate

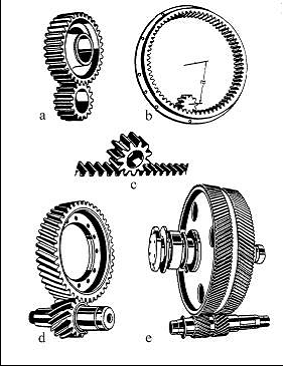

       dupa forma rotilor componente: angrenaje

cilindrice (fig.1.1, a, b, d, e); angrenaje conice(fig.1.2)

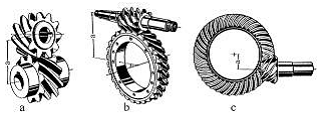

Fig.1.2 angrenaje hiperboloidale (elicoidale fig.1.3),

Fig.1.3 a; melcate fig.1.3, b; hipoide fig.1.3, c); in fig.1.1, c este prezentat angrenajul roata

      cremaliera;

       dupa tipul angrenarii: angrenaje exterioare ; angrenaje interiorare;

       dupa directia dintilor: angrenaje cu dantura dreapta; angrenaje cu

dantura inclinata; angrenaje cu dantura curba;

angrenaje cu dantura in V;

       dupa forma profilului dintilor: profil evolventic; profil cicloidal; profil in arc de cerc;

       dupa posibilitatile de miscare a axelor rotilor: cu axe fixe; cu axe mobile (planetare).

Domeniile de folosire ale angrenajelor sunt foarte diverse, acestea intalnindu-se in reductoare

si multiplicatoare de turatie, cutii de viteze, diferentiale etc.
