Asamblari filetate indirecte de tip flansa

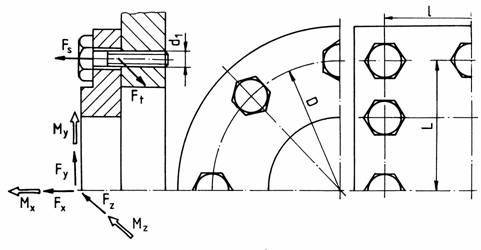

Multe situatii practice implica legarea a doua elemente, de obicei cu suprafetele de contact plane, prin intermediul unor asamblari filetate. Pentru transmiterea de forte se impune folosirea de mai multor asamblari filetate identice dispuse, pe circumferinta unui contur circular (fig. b) sau a unuia dreptunghiular (fig. c). Aceste asamblari pot fi cu suruburi montate cu joc (fig. a) cand transmiterea fortelor in interior in directii perpendiculare pe axa surubului se realizeaza prin frecare si asamblarea are rolul de a genera fortele normale de apasare sau cu suruburi montate fara joc (fig. d) cand transmiterea fortelor in aceleasi directii se realizeaza prin forma. Asamblarile filetate in cazul suruburilor montate fara joc au rolul cu precadere de a mentine surubul in stare asamblata si deci transmiterea sarcinilor se realizeaza prin forma numai in directii perpendiculare pe axa surubului.



a b c

d

Pentru calculul asamblarii filetate in diverse situatii de incarcare exterioara este necesara determinarea fortelor axiale si/sau tangentiale care solicita filetul si/sau respectiv tija surubului. In tabelul de mai jos se prezinta relatiile de calcul a acestor forte pentru cazul legaturilor de mai sus

Algoritm de proiectare a unei asamblari filetate din componenta unei legaturi flansa-flansa

A.Determinarea fortei de incarcare a surubului (v tabelul).

B.Adoptarea grupei materialului surubului.

C.Calculul tijei surubului cu relatiile:




,

pentru suruburile montate cu joc si solicitate la tractiune (fig. a) si

,

pentru suruburile montate fara joc cu solicitarea principala de strivire (fig. d).

C.Adoptarea dimensiunilor standardizate ale filetului si surubului.

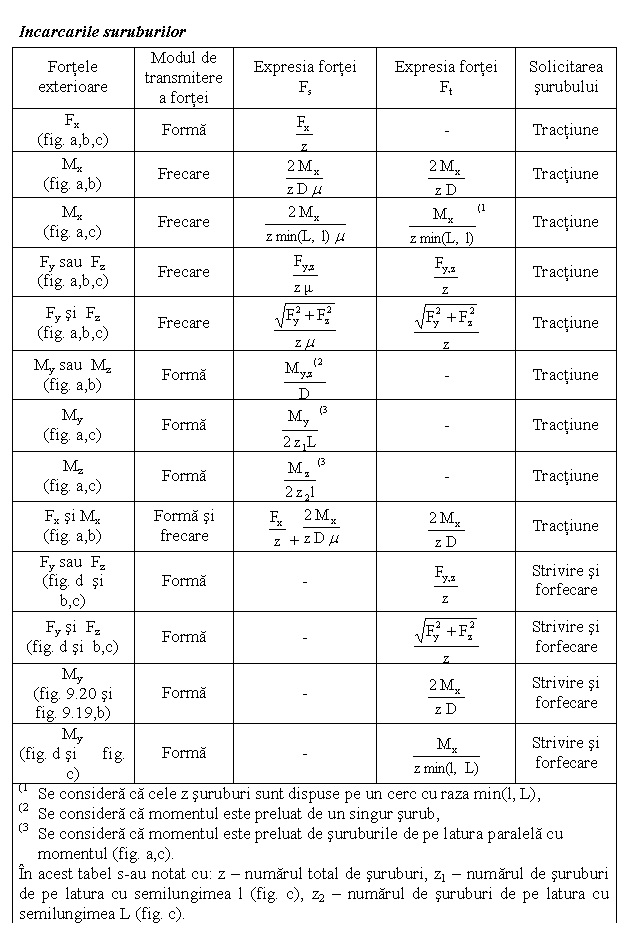

Text Box: Incarcarile suruburilor
Fortele exterioare	Modul de transmitere a fortei	Expresia fortei
Fs	Expresia fortei
Ft	Solicitarea surubului
Fx
(fig. a,b,c)	Forma
-	Tractiune
Mx
(fig. a,b)	Frecare

Tractiune
Mx
(fig. a,c)	Frecare

Tractiune
Fy sau  Fz
(fig. a,b,c)	Frecare

Tractiune
Fy si  Fz
(fig. a,b,c)	Frecare

Tractiune
My sau  Mz
(fig. a,b)	Forma
-	Tractiune
My
(fig. a,c)	Forma
-	Tractiune
Mz
(fig. a,c)	Forma
-	Tractiune
Fx si Mx
(fig. a,b)	Forma si frecare	 +

Tractiune
Fy sau  Fz
(fig. d  si      b,c)	Forma	-
Strivire si forfecare
Fy si  Fz
(fig. d si  b,c)	Forma	-
Strivire si forfecare
My
(fig. 9.20 si      fig. 9.19,b)	Forma	-
Strivire si forfecare
My
(fig. d si      fig. c)	Forma	-
Strivire si forfecare
(1   Se considera ca cele z suruburi sunt dispuse pe un cerc cu raza min(l, L),
(2   Se considera ca momentul este preluat de un singur surub,
(3   Se considera ca momentul este preluat de suruburile de pe latura paralela cu     momentul (fig. a,c).
In acest tabel s-au notat cu: z  numarul total de suruburi, z1  numarul de suruburi de pe latura cu semilungimea l (fig. c), z2  numarul de suruburi de pe latura cu semilungimea L (fig. c).
