Asamblari prin presare

Tehnica mecanica



+ Font mai mare | - Font mai mic



Asamblari prin presare

Asamblarea prin presare este operatia tehnologica prin care doua piese, una de tip arbore iar cealalta de tip alezaj, sunt aduse in starea fizica in care intre ele sa apara forte de strangere care sa duca la blocarea lor.

Una din piesele asamblarii este deformata elastic sau combinat elastic si plastic, creand o presiune de contact apreciabila. Cealalta va raspunde cu o forta egala si de sens opus. Forta de frecare dintre cele doua piese devine atat de mare, incat provoaca imobilizarea una fata de cealalta.



Procedeul de asamblare prin presare poate fi aplicat numai in situatiile in care exista o diferenta de zecimi sau sutimi de milimetru intre dimensiunile celor doua piese supuse asamblarii:

Δ = da - dA > 0    unde:     da - diametrul arborelui

dA - diametrul alezajului

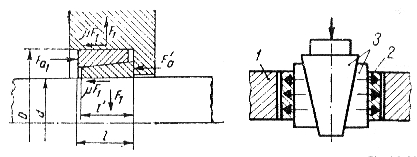

In figurile de mai sus sunt prezentate asamblari cu strangere elastica proprie, iar in figurile din dreapta sunt aratate asamblari cu strangere cu organe auxiliare (prin intermediul unor dispozitive auxiliare, piesa interioara va fi deformata plastic in mod uniform si va crea o puternica presiune de contact pe peretele piesei exterioare).

Dupa directia fortei exterioare ce se aplica pentru realizarea imbinarii, se disting:

  • asamblari prin presare longitudinala
  • asamblari prin presare transversala.

La asamblarile prin presare longitudinala forta exterioara de imbinare este aplicata in lungul axei pieselor. Piese arbore este introdusa fortat in piesa alezaj. Asamblarea se poate realiza prin lovire sau cu prese manuale sau mecanizate.



La asamblarea prin presare transversala, forta este aplicata perpendicular pe axa pieselor, existand mai multe variante tehnologice:

prin incalzirea piesei exterioare (alezajul). Prin incalzire alezajul se dilata permitand introducerea cu usurinta arborelui. Racirea la temperatura mediului ambiant (200C) va determina contractia la dimensiunile initiale, realizandu-se astfel asamblarea

prin racirea piesei interioare (arborelui). Prin racire la o temperatura mult inferioara temperaturii mediului ambiant, arborele se va contracta permitand introducerea cu usurinta in alezaj. Incalzirea la temperatura mediului ambiant va determina dilatarea arborelui la dimensiunile initiale, realizandu-se astfel asamblarea.
