CALCULUL TERMIC

Exigentele de performanta ale unei constructii :

  1. rezistenta si stabilitate ;
  2. siguranta in exploatare ;
  3. siguranta la foc ;
  4. igiena , sanatatea oamenilor , refacerea si protectia mediului ;
  5. protectia termica , hidrofuga si economia de energie ;
  6. protectia impotriva zgomotului.

Fiecare exigenta in parte implica indeplinirea unor criterii de performanta.



Aceste criterii sunt :

capacitatea de izolare termica exprimata prin caracteristica R' (rezistenta termica specifica corectata la transmiterea caldurii) ;

eficienta de ansamblu a protectiei termice exprimata prin coeficientul global de izolare termica G ;

capacitatea anvelopei de a anula si intarzia efectul variatiilor de temperatura (inertie termica) exprimata prin (defazaj) ;

confortul termic , exprimat prin caracteristica Tmed r (temperatura medie rezultanta a suprafetelor elementelor de constructie) ;

calculul la condens :

pe suprafata elementului de inchidere ;

pe interiorul elementelor , cu verificarea posibilitatii de acumulare a apei de la un an la altul ;

limitarea umiditatii elementelor pentru a nu scadea capacitatea de izolare termica a acestora ;

ventilarea incaperii , exprimata prin permeabilitatea la aer a incaperii.

1. Calculul rezistentei termice specifice.

Calculul rezistentei termice - perete exterior

Cladirea fiind amplasata in orasul IASI , judetul IASI ne aflam in zona climatica III

Te=-18oC

Nr. Crt.

Denumire strat

Grosime

[m]

Coeficientul de cond. termica λ[mk/W]

Tencuiala exterioara din mortar de ciment M100T

Izolatie termica din polistiren

x

Zidarie GV

Tencuiala interioara din mortar M50T (ciment+var)

Ri=0,125 m2k/W ; Re=0,042 m2k/W ; Rnec=2,90 m2k/W

Ref=0,125+0,610+25∙x+0,042=2,90 m2k/W

x=0,085 m alegem polistiren cu grosimea de 10 cm

m2k/W

Ref=0,125+3.11+0,042=3,277 m2k/W > Rnec=2,90 m2k/W

Calculul rezistentei termice - acoperis terasa

Ri=0,125 m2k/W ; Re=0,042 m2k/W ; Rnec=4,00 m2k/W

Nr. Crt.

Denumire strat

Grosime

[m]

Coeficientul de cond. termica λ[mk/W]

Tencuiala tavan M50T

Planseu din beton armat

Sapa de egalizare M100T

Bariera de vapori

Strat de panta(b.c.a.

6

Sapa de egalizare M100T

7

Strat de difuzie a vaporilor

Izolatie termica, polistiren extrudat

x

Sapa de egalizare M100T

Hidroizolatie 3c+4b

Strat de protectie a hidroizolatiei(nisip)

Strat de uzura(dale beton)

Ref=0,125+0,599++0,042 Rnec=4,00 m2k/W

m alegem grosimea de 15 cm

Ref=4,516 m2k/W

Calculul rezistentei termice - planseu inferior, parter

Ri=0,125 m2k/W ; Rnec=4,00 m2k/W




Nr. Crt.

Denumire strat

Grosime

[m]

Coeficientul de cond. termica λ[mk/W]

Planseu din beton armat

Sapa de egalizare M100T

Izolatie termica, polistiren extrudat

x

Sapa de egalizare M100T

Ref=0,125+0,19+Rnec=4,00 m2k/W

m alegem grosimea de 15 cm

Ref=4,065 m2k/W

Calculul efectiv al coeficientului (G) global de izolare termica

Volumul interior incalzit V=Spl∙hint [m3]

Hcladire = 13.25 m

S = 359.69m2

Vtotal cladire = 4765.89 m3

- Arie acoperis

Sac = 359.69 m2

- Arie planseu inferior

Spl. inf. = 359.69 m2

- Arie pereti exteriori

Sperete ext. = 1399.2-239=1160.2m2

- Arie goluri etaj

Stot.goluri.etaj. = 239 m2

- Arie anvelopa

Sa = Sac + Spl. inf. + Stot.tamplarie + sperete ext. = 2118.58 m2

Se calculeaza raportul :

m-1

Calculul coeficientului global efectiv se face cu formula :

unde:

a = 1 ; b = 2,5 ; c = 1,1 ; d = 1,3 ; e = 0,30

a, b, c, e - se masoara in [m2k/W]

d - se masoara in [mk/W]

P - perimetrul exterior al cladirii la cota +0,00

n=0,70

Aper ext= Sper.ext = 1160.2 m2

Atampl= Stampl= 239 m2

Apl ac= Apl inf= 359.69 m2

- coeficient de corectie

Ti =20 oC

Te este in functie de zona in care se afla constructia zona III Te=-18oC

Calculul lungimilor puntilor termice

Rosturi verticale

Punti verticale - colt

L=16x13.25 = 212 m ;

Punti verticale - curent

L=12x13.25 = 159 m ;

Rosturi orizontale

Imbinare atic

L= 142.60m ; ; ;


Punti orizontale - curente

L=633m ; ; ;

Punte soclu

L=142.60 m ; ; ;

Contur tamplarie

L=740.8m

Tabel calcul coeficient global de izolare termica

Element

Detalii imbinari

[W/mk]

l

[m]

∙l

[W]

A

[m2]

R

[m2k/W]

U'

[W/m2k]

R'

[m2k/W]

Perete

ext.

R.V. colt

R.V. curent

R.0.atic

R.O.planseu current

R.O.punte soclu

Total

Planseu acoperis

R.O. atic (acoperis)

Total

Planseu inferior

R.O. punte soclu

Total

Ferestre

Usi si ferestre

Total

G = 0.47 [W/m3k] < GN= 0.52 [W/m3k](conf. C107-2005 Anexa2)

VERIFICAREA POSIBILITATII DE APARITIE A CONDENSULUI PE

SUPRAFATA INTERIOARA A PERETELUI EXTERIOR

Pentru zona climatica III avem : Te = -18 C



Ψe = 85%

Condensul nu apare pe suprafata interioara a peretelui daca: Tsi ≥ τr

τr = temperatura punctului de roua corespunzatoare cu umiditatea interioara

Ψe = 60% si temperaturii Ti = +20 C

Ti = 20 C

Ψe = 60% T τr = +12

Tsi = Ti - = 20 - T Tsi = 18.54 C T Tsi = 1 C > 12 C = τr

Deci nu apare condens pe suprafata interioara.

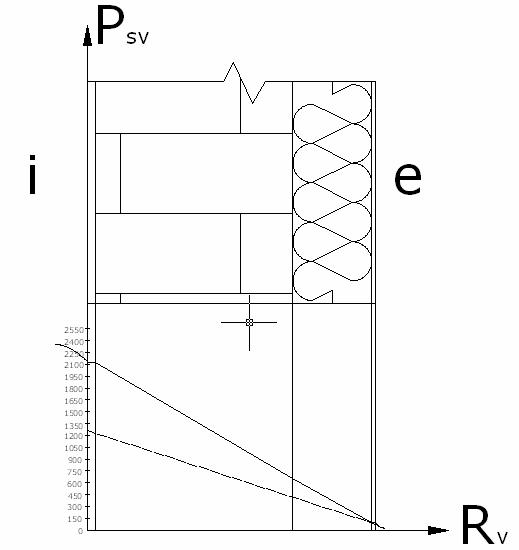

VERIFICAREA LA CONDENS IN INTERIORUL PERETELUI EXTERIOR

Se stabileste variatia temperaturii in interiorul structurii peretelui prin determinarea suprafetelor "k" ale fiecarui strat "j" cu ajutorul relatiei 1.7 si 1.20 din "Indrumatorul pentru proiectarea constructiilor civile".

Tsi = Ti - = 20- T Tsi = 18.54 C

TI = Ti - = 20 - T TI = 18.42 C

TII = Ti - = 20 - T

T TII = 12.58 C

TIV=Ti-=20 - T TIV = - 17.42 C

Tse=Te=Ti-Tse=-18oC

Se determina temperaturile medii ale fiecarui strat "j" si corespunzator acestora valoarea coeficientului Mj din tabelul 1.11

T1m = = T T1m = 18.48 C..M1 = 51.85 S-1

T2m = = T T2m = 15.50 CM2 = 52.29 S-1

T3m = = T T3m = - 2.42 CM3 = 55.07 S-1

T4m = = T T3m = - 17.45 CM3 = 57.70 S-1

Din tabelul 1.9 se adopta valoarea presiunii de saturatie (ps) corespunzatoare valorii temperaturii suprafetelor (Te) ale fiecarui strat "j".

TI = 20 C.psi = 2339 N/m2

Tsi = +18.54 Cpssi = 2131 N/m2

TI = +18.42 C.psI    = 2128 N/m2

TII = 12.58 CpsII = 1456 N/m2

TIII = -17.42 CpsIII    = 133 N/m2

TIV = - 17.49 C..psIV = 131 N/m2

Tse = - 18 C..psse = 124 N/m2

Te = - 18 Cpse = 124 N/m2

Se calculeaza valoarea presiunilor partiale pvi si pve cu relatia 1.18

pvi = = T pvi = 1403 N/m2

pve = = T pve = 105 N/m2

Calculul pentru determinarea rezistentei la permeabilitatea la vapori (Rv) se realizeaza cu relatia 1.19:

Rv = [m/s] unde:

Rv - rezistenta la permeabilitate la vapori [m/s]

dj - grosimea stratului "j" [m]

Ksj - factorul rezistentei la permeabilitatea la vapori a stratului "j"

Mj - coeficientul in functie de temperatura medie a stratului de material [l/s]

Determinarea rezistentei la permeabilitatea la vapori (Rv) Te = -18 C

Nr crt

Denumirea stratului de material

Grosime strat

Factorul rezist.la permeabilitate la vapori

Temp medie a stratului

Coef functie de temp medie a stratului

Rezistenta la permeabilitate la vapori

M

C

l/s

M/s

Tencuiala int

51.85 x 108

3.68 x 108

Izolatie termica

55.07 x 108

148.69 x 108

Zidarie caramida

29 x 108

127.59 x 108

Tencuiala ext

57.70 x 108

6.14 x 108

TOTAL

286.1 x 108
