CANAL COLECTOR OVOIDAL

sc

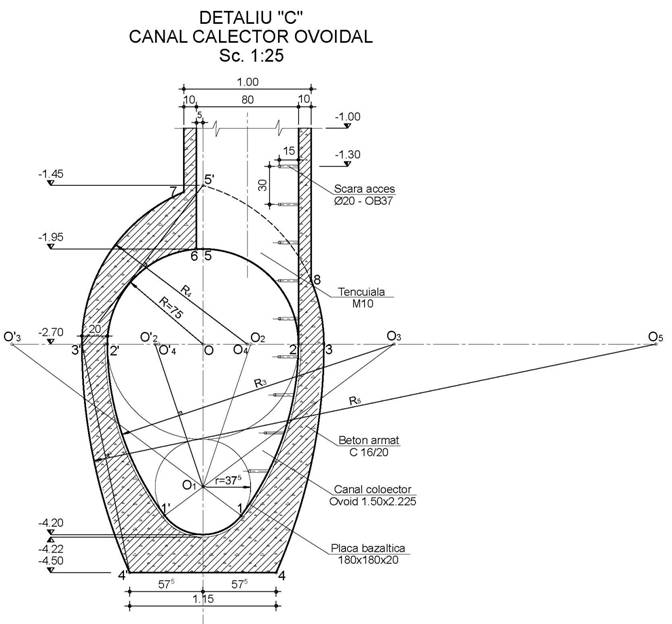

Constructia grafica a ovoidului incepe cu trasarea a doua cercuri tangente C1(O1, r=37,5cm), C(O, R). Diametrul cercului mare este dublu diametrului cercului mic (R=2 r).

Diametrul cercului mare se imparte in 4 parti egale obtinandu-se O2 si O2'. Se unesc O2 cu O1 si O2' cu O1.

Se construieste mediatoarea segmentului O2'O1 si se obtine prin prelungire O3. Unind O3 cu O1 si prelungind dincolo de cercul mic se obtin punctele de tangenta 1 si reciproc 1'. Se traseaza arcul de racordare 2'1' cu centrul in O3 si apoi arcul simetric cu centrul in O3'.

Se construiesc mediatoarele segmentului 3'4' si 34, gasindu-se prin prelungire O5 si O5' la intersectia cu prelungirea diametrului 22'. Arcele exterioare 3'4' si 34 se construiesc cu centrele in O5' si O5.



Considerand punctual 5' la cota -1.45, se unesc puntele 3' si 5' si se construieste mediatoarea segmentului. Mediatoarea permite gasirea punctului O4 si a simetricului acestuia O4'. Cu centrele in O4 si O4' se construiesc arcele 3'7 si 38.

Constructia gurii de acces in canalul colector ovoidal se face respectand dimensiunile date in desenul de mai jos.
