Calculul alimentatorului cu toba cilindrica

1. Debitul alimentatorului cu toba



[t/h]

Toba de alimentare

unde: h grosimea stratului de material de pe toba [m];

h = 0,005

B latimea tobei [m];

B = 0,75 m

D diametrul tobei [m];

D = 0,1 m

n turatia tobei [rot/min];

n = 107,14 rot/min

γ masa volumetrica [t/m3];

γ = 0,68 t/m3

k coeficient de debit;

k = 0,7

ψ coeficient de corectie, ce tine seama de granulatia materialului;

ψ = 0,3 0,9

aleg ψ = 0,55

Pentru particule cu dimensiuni mai mari, coeficientul de corectie are valori mici, iar pentru particule cu dimensiuni foarte mici, coeficientul de corectie are valori mari.

Q ≈ 2 [t/h]

Momentul de antrenare al tobei cilindrice

unde: G0 greutatea proprie a tobei, care se calculeaza cu formula:

G0 =

in care: m masa tobei [kg];

g acceleratia gravitationala [m/s2];

ρol densitatea otelului [kg/m3];

ρol = 7800 kg/m3

Vol - volumul tobei [m3];

in care: L lungimea tobei [mm];

L = 1000 mm

δ grosimea peretelui tobei [mm];

δ = 10 mm

d diametrul fusului tobei [mm];

d = 20 mm

s lungimea capatului de arbore [mm];

s = 100 mm

m3

m = 24,99 ≈ 25 Kg

rezulta:

[N]

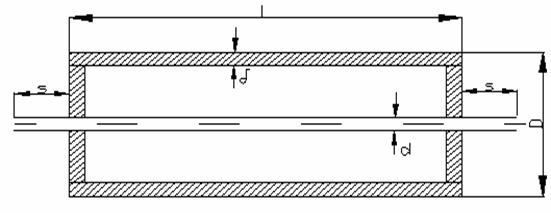

In figura urmatoare sunt prezentate dimensiunile tobei cilindrice

Pentru a calcula momentul de antrenare mai avem nevoie si de:

G forta de apasare a materialului pe toba [N];

μ coeficientul de frecare in lagare;

d diametrul fusului tobei [mm];

Forta de apasare a materialului pe toba se calculeaza cu formula:

σmax

in care: σmax presiunea maxima exercitata de catre boabele din cosul de alimentare asupra alimentatorului cu toba [N/m2];

Ac aria de contact [m2].

σmax =

ρ masa volumica a materialului [Kg/m3];

ρ = 680 Kg/m3

g acceleratia gravitationala [m/s2];

g = 10 m/s2

R raza hidraulica [m];

a latura cosului de alimentare

a = 750 mm

R = 0,1875 m

α unghiul de inclinare a suprafetei fata de planul orizontal

α = 60s

m coeficient de mobilitate al materialului.

In cazul materialelor necoezive, intre presiunea verticala pV si cea orizontala (laterala) pH, exista relatia:

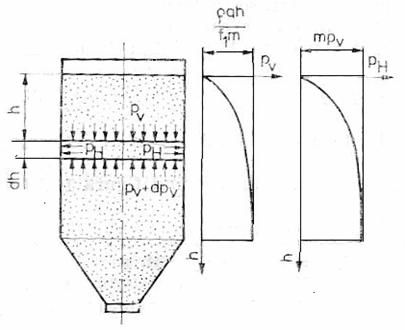

Aceste presiuni sunt prezentate in figura urmatoare:

Buncar

Coeficientul de mobilitate, m, se determina dupa cum urmeaza:

Facand modificarile, impartind si numaratorul si numitorul cu pV si tinand seama de relatia de mai sus, rezulta:

din care se obtine:

φ unghi de frecare interna;

φ = 20s

rezulta:

m = 0,49

rezulta:

σmax = 4408,95 [N/m2]

Aria de contact Ac se calculeaza cu formula:

b raza tobei [m];

b =




Ac = 0,0375 [m2]

Calculand σmax si Ac, rezulta forta de apasare a materialului pe toba:

G = 165,33 [N]

G = 16,5 [Kg]

Coeficientul de frecare in lagare, μ

μ = 0,030,1

Aleg μ = 0,08

In final rezulta momentul de antrenare al tobei cilindrice Mcil:

Mcil = 0,331 [Nm]

Mcil = 331 [Nmm]

3. Puterea necesara antrenarii tobei de cilindrice

in care: k1 coeficient de siguranta;

k1 = 1,15

η randamentul transmisiei;

η = 0,85

rezulta:

P = 5,024 [W]

4. Calculul rotorului tobei de spargere

Diametrul minim al rotorului

Se calculeaza cu relatia:

in care: Ds - dimensiunea maxima a semintelor;

Ds = 5 [mm] = 0,005 [m]

Rezulta:

Dmin = 0,206 [m]

Dmin = 206 [mm]

Diametrul efectiv al rotorului D, trebuie sa fie mai mare decat diametrul minim Dmin.

D > Dmin

Cunoscand: - turatia tobei n = 560 630 rot/min

- viteza periferica vp = 23,4 26,4 m/s,

Din relatia vitezei periferice se poate determina diametrul efectiv al rotorului.

Inlocuind valorile extreme ale turatiei si vitezei, vor rezulta doua diametre astfel:

D1 = 0,798 [m] D2 = 0,801 [m]

D1 = 798 [mm] D2 = 801 [mm]

Din cele doua diametre rezultate adopt diametrul optim:

D = 800 [mm]

4. Lungimea rotorului

Se determina cu relatia:

adopt:

rezulta:

L = 1000 mm

4.3. Calculul vitezei periferice a paletelor

in care: E valoarea medie a energiei de spargere a unui bob [Kgm];

E = 0,00625 Kgm

m masa u7nui bob [Kg];

m = Kg

rezulta:

Vp = 12,5 m/s

4.4. Calculul lungimii mantalei

in care: C3 capacitatea de prelucrare a unui descojitor [Kg/h];

C3 = 2000 Kg/h

K coeficient care tine cont de tipul constructiv al descojitorului;

K = 0,075 0,9

adopt K = 0,8

D diametrul mantalei [m];

D = d + 2δ = 650+50 = 700 mm = 0,07 m

d diametrul tobei [mm];

d = 650 mm

δ distanta dintre palete si manta [mm];

δ = 25 mm

q incarcarea specifica [ Kg/m2];

q = 1000 1500 Kg/m2

rezulta:

L ≈ 1200 mm

4.5. Calculul puterii necesare actionarii descojitoarelor

P = 270.39 W

P = 0,27 KW
