Controlul nedistructiv al imbinarilor sudate

Test de evaluare sumativa 1 Numele:



An de completare (nivelul 2) Prenumele:

Calificarea : Sudor

Subiectul I. 20 puncte

Alegeti raspunsul corect prin incercuirea punctului corespunzator    :

La controlul cu radiatii X se utilizeaza ca surse de radiatii : a) fiole cu substante radioactive; b) aparate Rontgen; c) betatroane;    d) acceleratoare de electroni.

Pe filmul obtinut la controlul cu radiatii X, defectul este o pata : a) deschisa la culoare; b) inchisa la culoare; c) are configuratie identica defectului de sudare.

Pentru obtinerea unei radiografii de calitate este necesara:    a) inlaturarea zgurii; b) eliminarea stropilor; c) prelucrarea suprafetei libere a cordonului de sudura.

Identificarea radiografiilor se face prin marcare cu: a) creta colorata; b) creta alba; c) litere si cifre de plumb.

La controlul radiologic pe o lungime mare este necesara suprapunerea filmelor: a) nu se suprapun; b) se suprapun pe o lungime de minimum 10 mm; c) se suprapun pe o lungime de maximum 10 mm.

Distanta focala intre sursa Rontgen si imbinare este: a) maximum 0,4-0,5 m; b) mica, dar nu sub 0,4-0,5 m; c) minimum 0,4-0,5 m.

Grosimea maxima la controlul otelurilor cu radiatii X este: a) cuprinsa intre 60-300mm; b) maximum 100 mm; c) maximum 60 mm.

Radiatiile X se caracterizeaza prin urmatoarele: a) lungime de unda foarte mica; b) sunt de natura electromagnetica; c) sunt de natura electromecanica; d) sunt de natura mecanica.

Ecranul de plumb asezat in spatele filmului are grosimea: a) minimum 1,5 mm; b) maximum 1,5 mm; c) grosime cat mai mare.

Filmele utilizate sunt protejate: a) in casete din plumb; b) in casete din cauciuc; c) in casete din material plastic; d) in plicuri din hartie neagra.

La controlul cu radiatii γ se utilizeaza ca surse de radiatii; a) aparate Rontgen; b) fiole cu izotopi radioactivi; c) transductor piezoelectric.

Radiatiile γ au putere de patrundere: a) mai mica decat a radiatiilor X; b) mai mare decat a radiatiilor X; c) egala.

Grosimea maxima la controlul otelurilor cu radiatii γ este: a) cuprinsa intre 60-300mm; b) maximum 100 mm; c) maximum 60 mm.

Izotopii radioactivi utilizati la controlul cu radiatii γ sunt: a) Ir 192; b) I 192; c) Co 60; d) Cu 60.

Timpul de expunere este mai mare la: a) controlul cu radiatii X; b) controlul cu radiatii γ.

La controlul cu ultrasunete, ultrasunetele respecta legile: a) reflexiei; b) refractiei.

Grosimea imbinarilor sudate la sudarea cu ultrasunete este: a) limitata la 300 mm; b) practic nelimitata; c) limitata la 500 mm.

In timpul deplasarii in zig-zag, palpatorul se roteste;: a) nu se roteste; b) se roteste cu; c) se roteste cu .

La care dintre metode , controlul se poate efectua pe o parte: a) controlul cu radiatii X; b) controlul cu radiatii γ; c) controlul cu ultrasunete.

Ultrasunetele utilizate la controlul imbinarilor sudate au frecventa : a) 16 kHz-10 MHz; b) 16 MHz; c) 16 kHz.

Subiectul II 20 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos:

Coloana A

Coloana B

Directia de iradiere cu radiatii X

a

filme fara ecran

Placa de plumb plasata in spatele filmului

b

efectul piezoelectric

La controlul aliajelor de Al, cu radiatii X

c

este orientata pe o directie normala

Sursa de izotopi radioactivi are

d

5,3 ani




Controlul cu radiatii γ se poate utiliza

e

evita supraimpresionarea

Ecoul de defect este receptionat

f

la cusaturi circulare pentru conducte

La radiografiere se pot utiliza

g

respecta legile refractiei

la intalnirea unor obstacole, ultrasunetele

h

grosimea poate fi dubla in raport cu otelul

Timpul de injumatatire pentru Co 60

i

activitatea specifica exprimata in Cu/cm3

Vibratiile ultrasonice se obtin

j

mai inainte de ecoul de fund

Subiectul III 10 puncte

Scrieti pe foaia de hartie, cifra corespunzatoare fiecarui enunt si notati in dreptul ei litera A, daca apreciati ca enuntul este adevarat si litera F, daca apreciati ca enuntul este fals.

Vibratiile ultrasonice se obtin utilizand cristale de cuart.

Controlul cu ultrasunete are o durata mica, cu rezultate imediate.

Ultrasunetele sunt oscilatii electromecanice cu frecventa inferioara infrasunetelor.

Controlul cu radiatii γ are o mare sensibilitate la imbinari sudate cu grosimi mai mici de 60 mm.

Timpul de injumatatire al izotopului Ir 192 este mai mare decat la izotopul radioactiv Co 60.

Sursa de izotop radioactiv utilizat la controlul cu radiatii X, emite in directii radiale.

La controlul cu radiatii X, sursa de radiatii poate fi pe directie oblica in raport cu imbinarea sudata.

Controlul compozitiei chimice este o operatie specifica controlului preliminar al imbinarilor sudate.

Controlul respectarii regimului de sudare este o operatie specifica controlului preliminar.

Controlul sudorului care executa lucrarea este o operatie specifica controlului in timpul executiei cusaturii.

Subiectul IV

1.Enumerati cate 3 avantaje si cate un dezavantaj pentru cele trei metode de control nedistructiv sesizate in subiectele anterioare. 15 puncte

2.Evidentiati prin argumente stiintifice care metoda de control a imbinarilor sudate ar ocupa primul loc in ierarhie. 5 puncte

Subiectul V

1.Identificati metodele de control de mai jos. 5 puncte

2.Explicati principiul de functionare al fiecarei metode de control a imbinarilor sudate.

15 puncte

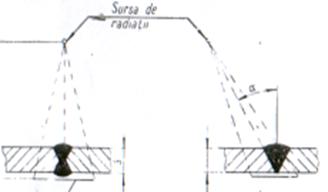

figura 1 figura 2

figura 3

Se acorda 10 puncte din oficiu.
