MIJLOACE DE MASURARE PENTRU LUNGIMI

Tehnica mecanica



+ Font mai mare | - Font mai mic



MIJLOACE DE MASURARE PENTRU LUNGIMI

DEFINITIE : Lungimea este o marime fizica fundamentala ce reprezinta "lungimea drumului parcurs de lumina, in vid, in timpul de 1/ 299 792 458 secunde".



UNITATI DE MASURA: unitatea de masura fundamentala, din SI, este metrul (m). Multiplii si submultiplii metrului se formeaza cu ajutorul prefixelor cu factor de multiplicare , astfel:

Unitatile de masura tolerate:

1in (inch)=0,0254m = 2,54 cm = 25,4 mm;

1mlm (mila marina) = 1854m;

1p (punct tipografic) =

1 cic (cicero) = 12p;

1cv (cuadrat) = 4 cic =48p.

CLASIFICAREA MIJLOACELOR DE MASURA PENTRU LUNGIMI d.p.d.v. constructiv:

3.1. masuri cu repere:

Metrul etalon- prototipul national confectionat dintr-un aliaj de 90%platina si 10% iridiu, cu simbolul 6c, ce are la capete 3 repere, distanta dintre reperele centrale fiind de 1m la 20 C:

Ruleta;

Rigla;

Panglica topografica.

3.2. masuri terminale (fara repere) :

Cale plan-paralele;

Calibre - de interstitii;

Sabloane - pentru filete (lere), pentru raze.

3.3. aparate:

Cu rigla si cursor = sublere;

Cu surub micrometric = micrometrul.

SUBLERUL: este cel mai utilizat mijloc de masurat lungimi si este format dintr-o rigla cu scara gradata in mm si dintr-un cursor cu vernier.

clasificarea sublerelor:

A.     dupa precizie:

cu precizie de 0,1 mm: la care exista 10 diviziuni pe vernier;

cu precizie de 0,05 : cu 20 de diviziuni pe vernier;

cu precizie de 0,02 (cea mai mare precizie) : cu 50 de diviziuni pe vernier.

B.     dupa    limita superioara de masurare:

limita superioara de masurare, notata cu "L", poate fi:

L= 150; 200; 300; 500; 800; 1 000; 1 500; 2 000 mm.

C.     dupa destinatie:

C1. sublere de exterior si interior: folosite pentru masurarea dimensiunilor interioare si exterioare, care pot fi prevazute si cu tija pentru adancime.

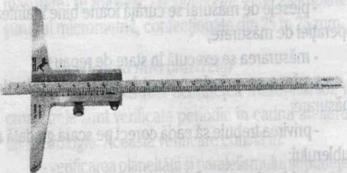

C2. sublere pentru adancime: utilizate numai pentru masurarea adancimilor. La aceste sublere rigla culiseaza intr-un suport -    traversa , care poarta vernierul, suprafata de sprijin fiind lama. Masurarea se face asezand sublerul pe suprafata frontala a gaurii ce se masoara.

C3. sublere pentru trasaj: cursorul este prevazut cu un cioc ascutit pentru trasaj

C4. sublere pentru roti dintate: are doua rigle perpendiculare si doua cursoare cu 2 verniere.

4.2. caracterizarea sublerelor: in figurile de mai jos, pot fi identificate tipurile de sublere mentionate, precum si exemple de masurare pentru sublere cu diverse precizii.


Parti componente:

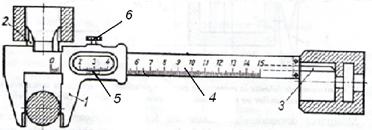

1, 2 - ciocuri; 3- tija de adancime; 4 - rigla gradata; 5 - vernier; 6 - surub de fixare (blocare); 7 - suprafete de masurare.



Sublerul de exterior, interior si adancimi






4 2



Subler pentru roti dintate




4.3. masurarea dimensiunilor liniare cu sublere de diferite precizii:




5. MICROMETRUL: este un mijloc de masurat lungimi cu surub micrometric, functionarea lui bazandu-se pe transformarea miscarii de rotatie a unui surub micrometric in miscare de translatie. Pasul surubului micrometric este de 0.5 mm, deci deplasarea liniara este tot de 0,5mm.

5.1 clasificarea micrometrelor:

A.     dupa precizie:

micrometre cu precizia de 0,01 mm;

micrometre cu precizia de 0,002 mm;

micrometre cu precizia de 0,001 mm;

B. dupa limitele de masurare: indiferent de limitele de masurare domeniul de masurare al micrometrelor este de 25 mm.

Cu limita inferioara 0 si cea superioara 25 mm;

Cu limita inferioara 25 si cea superioara 50 mm;

Limitele cresc din 25 in 25mm, astfel ca exista micrometre pana la 475-500 mm.

C.    dupa destinatie:

micrometre de exterior;

micrometre pentru roti dintate;

micrometre pentru filete;

micrometre pentru adancime;

micrometre de interior;

micrometre pentru sarme;

micrometre pentru tevi;

micrometre pentru tabla;

Parti componente:

1 - potcoava; 2 - brat cilindric; 3 - nicovala;    4 - tija surubului micrometric; 5 - tambur; 6 - dispozitiv de fixare; 7- dispozitiv de limitare a apasarii.

Pentru masurare se introduce piesa intre suprafetele de masurare, apoi se realizeaza contactul dintre tija surubului micrometric si piesa, dupa care rotirea continua pana se realizeaza forta de apasare necesara masurarii. Se citeste nr intreg de mm, apoi jumatatile de mm, apoi sutimile de mm de pe tambur.


micrometre cu parghie.

5.2. caracterizare:

Micrometrul de exterior



Se utilizeaza pentru masurarea cotei peste dinti la rotile dintate cilindrice. Diametrul minim al talerelor este de 25 mm, iar limitele superioare de masurare variaza intre 25 si 100 mm (din 25 in 25 mm).




Micrometrul pentru filete



Este un micrometru utilizat pentru masurarea adancimii pragurilor si a gaurilor infundate. Domeniul de masurare este de 0-25 mm, iar pentru marirea acestui domeniu se folosesc prelungitoare, adica niste tije asamblate la surubul micrometric, confectionate din 25 in 25 de mm.

Elemente componente:

1 - talpa micrometrului; 2 - brat fixat rigid de talpa; 3 - brat cilindric; 4 - dispozitiv de fixare.

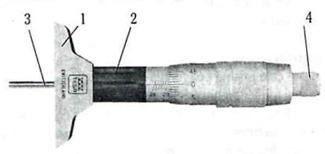

Micrometrul de adancime



Modul de folosire al micrometrului de adancime




5.3. citirea dimensiunilor masurate cu micrometrul:
