: : alegerea motorului organe de masini : :

1. ALEGEREA MOTORULUI





Puterea electromotorului va fi:

  • Randamentul total al transmisiei
  • Randamentul transmisiei prin curele
  • Randamentul angrenajului conic
  • Randamentul angrenajului cilindric
  • Randamentul cuplajului
  • Randamentul rulmentilor
  • Numarul de perechi de rulmenti

Turatia necesara

Din STAS 2755 74 se va alege un electromotor cu fixare pe talpi cu puterea si turatia imediat superioare celor necesare. Turatia reala a motorului este mai mica decat turatia de sincronism cu 4%.

Turatiile de sincronism sunt:

Turatia de sincronism

(turatia reala)

750

(720)

1000

(960)

1500

(1440)

3000

(2880)

950

(865)

1200

(1150)

1800

(1730)

3600

(3460)

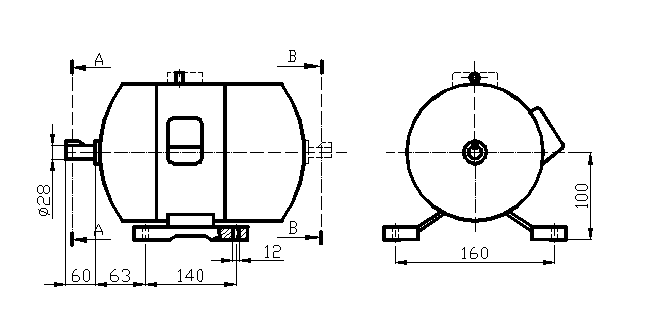

simbolul carcasei electromotorului 100L

surubul de fixare M 10

H*=112 [mm]

A*=190 [mm]

B*=140 [mm]

C*= 70 [mm]

K*/H14=12[mm]
